Приведение в положение готовности к установке

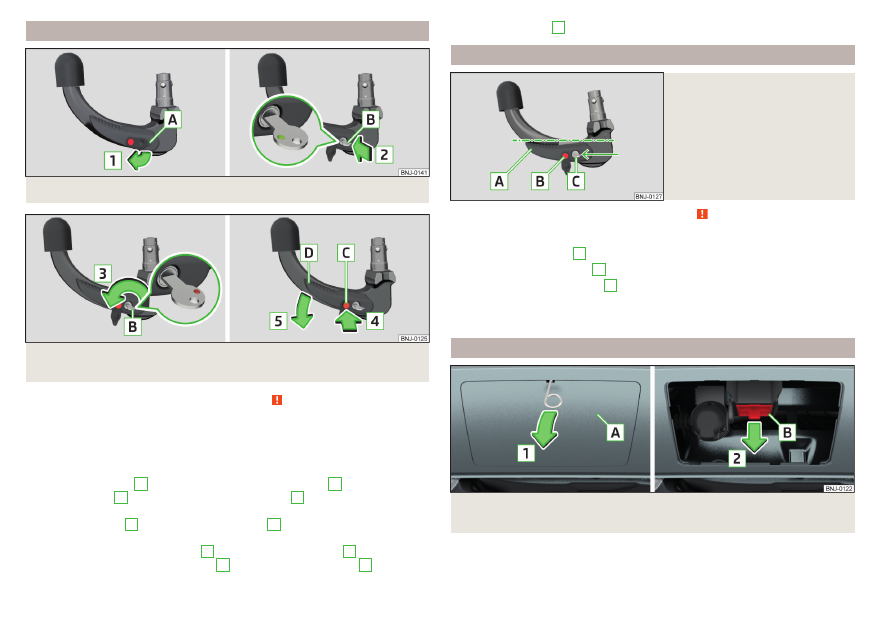

Илл. 151  Снять колпачок с замка/вставить ключ в замок

Илл. 152  Отпереть замок/утопить расцепляющий палец и нажать ры-
чаг управления

Сначала прочтите и примите к сведению   на стр 127.

Перед установкой шаровой наконечник необходимо привести в положе-
нии готовности к установке

» стр. 128

, Проверка готовности к установ-

ке.

›

Возьмитесь за шаровой наконечник под защитным колпаком.

›

Снимите колпачок

А

 с замка по направлению стрелки

1



» илл. 151

.

›

Вставьте ключ

B

 в замок направлении стрелки

2

, так чтобы зелёная

метка ключа располагалась сверху.

›

Поверните ключ

B

 в направлении стрелки

3

, чтобы красная метка клю-

ча располагалась сверху

» илл. 152

.

›

Вдавите расцепляющий палец

С

 в направлении стрелки

4

 до упора и

одновременно нажмите на рычаг

D

 в направлении стрелки

5

 до упора.



Рычаг управления

D

 останется зафиксированным в этом положении.

Проверка готовности к установке

Илл. 153
Положение готовности к уста-
новке

Сначала прочтите и примите к сведению   на стр 127.

Правильное положение готовности к установке

» илл. 153

Рычаг управления

A

 зафиксирован в нижнем положении.

Расцепляющий палец

В

 можно переместить.

Красная метка на ключе

C

 обращена вверх.

В положении готовности ключ не может быть вынут или переведён в дру-
гое положение.

Установка шарового наконечника — 1-й этап

Илл. 154  Снятие крышки: на заднем бампере/на гнезде для шарового
наконечника











128

Движение

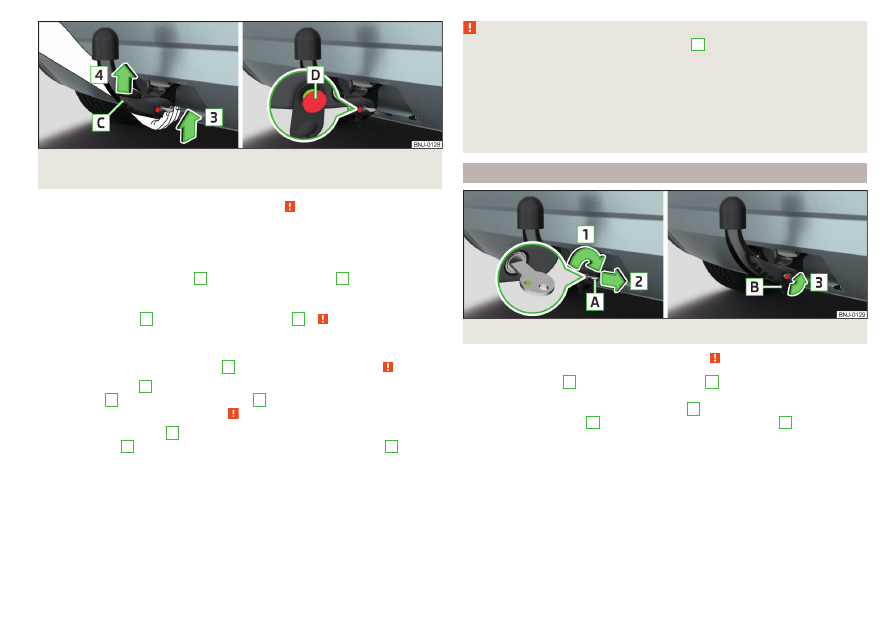

Илл. 155  Установка шарового наконечника/расцепляющий палец вы-
двинут

Сначала прочтите и примите к сведению   на стр 127.

Шаровой наконечник ТСУ должен быть приведён в положение готовности
к установке

» стр. 128

.

Подготовка установки

›

Снимите колпачок с гнезда

A

 в направлении стрелки

1



» илл. 154

 с по-

мощью крюка для снятия колёсных колпаков, входящего в набор борто-
вого инструмента.

›

Снимите крышку

B

 по направлению стрелки

2



»

.

Установка

›

Возьмитесь за шаровой наконечник снизу

» илл. 155

 и вставьте его в

гнездо по направлению стрелки

3

 до отчётливой фиксации

»

.

Рычаг управления

С

 самостоятельно поворачивается вверх в направле-

нии стрелки

4

, и расцепляющий палец

D

 выдвигается (его красная и

зелёная части становятся видны)

»

.

Если рычаг управления

C

 самостоятельно не поворачивается или расцеп-

ляющий палец

D

 не выдвигается, необходимо, повернув рычаг

С

 вниз до

упора, извлечь шаровой наконечник из гнезда и очистить поверхности
прилегания шарового наконечника и гнезда.



ВНИМАНИЕ

■

Крышку гнезда шарового наконечника

В

 снимайте осторожно —

опасность травмирования рук!

■

При креплении шарового наконечника держите руки за пределами

зоны поворота рычага управления — опасность травмирования паль-
цев!

■

Ни в коем случае не пытайтесь тянуть рычаг управления вверх, при-

меняя силу, чтобы повернуть ключ. В этом случае шаровой наконечник
будет закреплён неправильно!

Установка шарового наконечника — 2-й этап

Илл. 156  Запереть замок и извлечь ключ/надеть колпачок на замок

Сначала прочтите и примите к сведению   на стр 127.

›

Поверните ключ

А

 в направлении стрелки

1

, чтобы зелёная метка клю-

ча располагалась сверху

» илл. 156

.

›

Извлеките ключ в направлении стрелки

2

.

›

Установите колпачок

B

 на замок в направлении стрелки

3

 и вдавите.

›

Проверьте правильность закрепления шарового наконечника

» стр. 130

,

Проверка правильности закрепления.



129

Тягово-сцепное устройство и прицеп

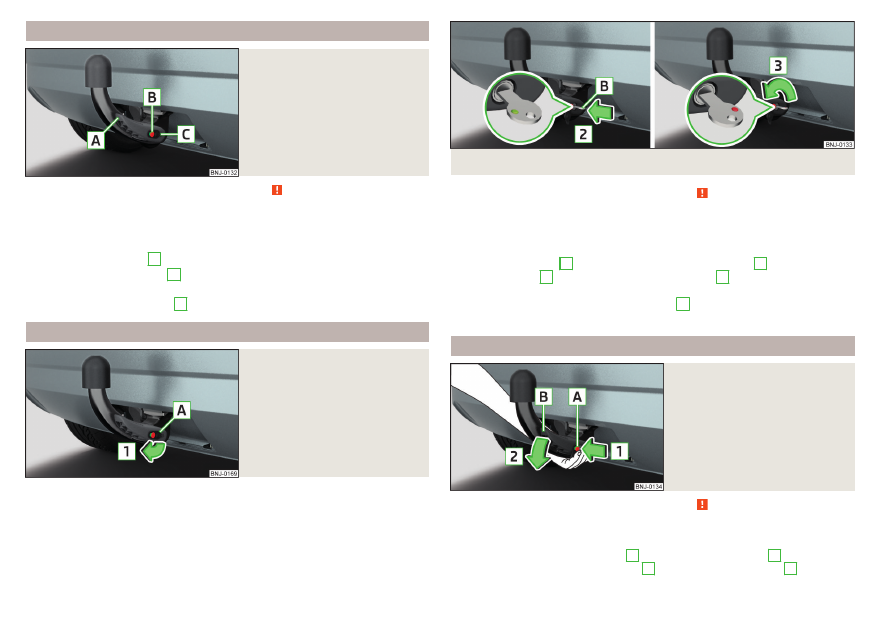

Проверка правильности закрепления

Илл. 157
Правильно закреплённый ша-
ровой наконечник

Сначала прочтите и примите к сведению   на стр 127.

Правильно закреплённый шаровой наконечник

» илл. 157

Шаровой наконечник, если его сильно «пошевелить», не выходит из
гнезда.
Рычаг управления

А

 находится в крайнем верхнем положении.

Расцепляющий палец

В

 полностью выдвинут (видны красная и зелё-

ная части).
Ключ вынут и колпачок

C

 установлен на замок.

Снятие шарового наконечника — 1-й этап

Илл. 158
Снятие колпачка с замка











Илл. 159  Вставить ключ в замок/отпереть замок

Сначала прочтите и примите к сведению   на стр 127.

К шаровому наконечнику не должен быть присоединён прицеп или другой
аксессуар. Рекомендуем перед снятием шарового наконечника установить
на шаровую головку колпачок.

›

Снимите колпачок

А

 с замка по направлению стрелки

1



» илл. 158

.

›

Вставьте ключ

B

 в замок направлении стрелки

2

, так чтобы зелёная

метка ключа располагалась сверху

» илл. 159

.

›

Поверните ключ в направлении стрелки

3

, чтобы красная метка ключа

располагалась сверху.

Снятие шарового наконечника — 2-й этап

Илл. 160
Снятие шарового наконечника

Сначала прочтите и примите к сведению   на стр 127.

Снятие

›

Возьмитесь за шаровой наконечник снизу

» илл. 160

.

›

Вдавите расцепляющий палец

А

 в направлении стрелки

1

 до упора и

одновременно нажмите на рычаг

В

 в направлении стрелки

2

 до упора.







130

Движение

В этом положении шаровой наконечник освобождается и выпадает в руку
вниз. Если после освобождения шаровой наконечник не отсоединяется из
гнезда самостоятельно, нажмите на него сверху другой рукой.

Дополнительные работы

›

Установите крышку

B



» илл. 154

 на стр. 128 против направления стрелки

2

.

›

На заднем бампере установите крышку

А



» илл. 154

 на стр. 128 на

«крючки» в нижней части бампера.

›

Осторожно вдавите крышку сначала слева и справа, а затем в верхней
части.

Если рычаг управления

B

 удерживается и нажимается вниз не до упора,

после снятия шарового наконечника он снова возвращается в верхнее по-
ложение и не фиксируется в положении готовности к установке. В таком
случае шаровой наконечник ТСУ перед следующей установкой необходи-
мо привести в это положение

» стр. 128

, Приведение в положение готов-

ности к установке.
Перед укладкой в ящик с набором бортового инструмента шаровой нако-
нечник необходимо почистить.

ВНИМАНИЕ

Никогда не храните шаровой наконечник в багажном отсеке неза-
креплённым. При внезапном резком торможении он может повредить
багажный отсек и создать угрозу безопасности пассажиров!

ОСТОРОЖНО

■

Уложите шаровой наконечник в положении готовности к установке в

ящик с бортовым инструментом так, чтобы ключ был направлен вверх — в
противном случае возможно повреждение ключа!

■

Не прилагайте излишних усилий к рычагу управления (например, не вста-

вайте на него ногами)!

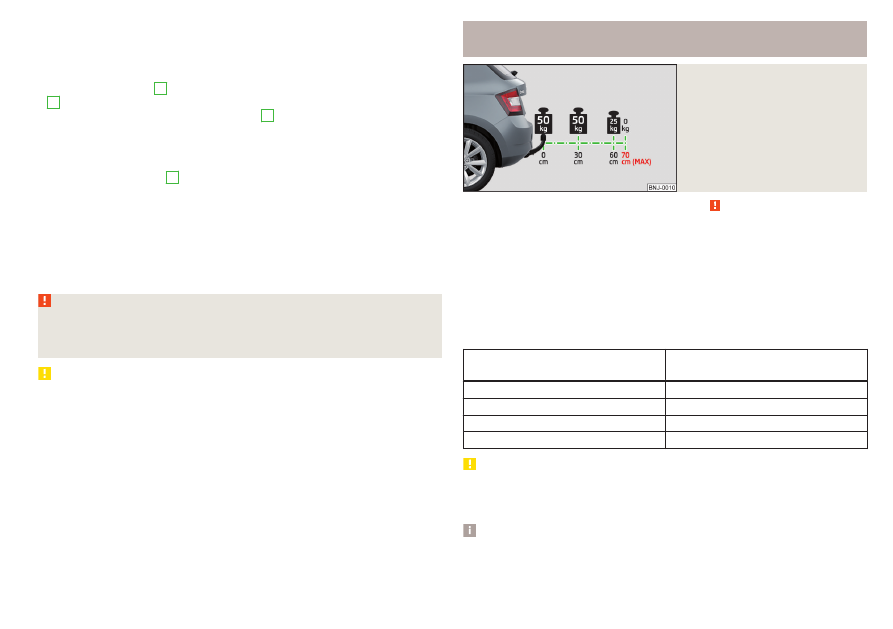

Нагрузка на шаровой наконечник ТСУ при установленном
аксессуаре

Илл. 161
Максимальная длина установ-
ленного аксессуара и допусти-
мая общая масса в зависимости
от положения центра тяжести
груза

Сначала прочтите и примите к сведению   на стр 127.

При использовании аксессуара (например, велосипедного крепления) не-
обходимо учитывать его максимальную длину и допустимую общую массу
вместе с грузом.
Максимальная длина установленного аксессуара (измеренная от шарового
наконечника ТСУ) составляет 70 см

» илл. 161

.

Допустимая общая масса аксессуара с грузом уменьшается с увеличением
расстояния от шарового наконечника ТСУ до положения центра тяжести
груза.

Расстояние центра тяжести нагруз-

ки от шарового наконечника

Допустимая общая масса аксессуа-

ра, включая нагрузку

0 см

50 кг

30 см

50 кг

60 см

25 кг

70 см

0 кг

ОСТОРОЖНО

Никогда не превышайте допустимую общую массу аксессуара с грузом
и максимальную длину аксессуара — опасность повреждения тягово-сцеп-
ного устройства.

Примечание

Мы рекомендуем использовать принадлежности из ассортимента ориги-
нальных аксессуаров и принадлежностей ŠKODA.


