Потребитель

F1

Не используется

F2

Блок управления АКП DQ 200

F3

Измерительный провод

F4

Блок управления ABS

F5

Блок управления АКП

F6

Комбинация приборов, рычаг стеклоочистителя и переключатель указателей поворота

F7

Питание клеммы 15, стартер

F8

Магнитола

F9

Телефон

F10

Блок управления двигателя, главное реле

F11

Блок управления дополнительного отопителя

F12

Блок управления шины CAN

F13

Блок управления двигателя

F14

Система зажигания

F15

Лямбда-зонд, реле топливного насоса Реле системы предварительного накаливания

F16

Центральный блок управления, правая фара головного света, пра­вый задний фонарь

№

Потребитель

F17

Звуковой сигнал

F18

Усилитель цифрового процессора звукового сигнала

F19

Стеклоочиститель передний

F20

Регулятор давления топлива

F21

Лямбда-зонд

F22

Выключатель педали сцепления, выключатель педали тормоза

F23

Насос ОЖ

электромагнитный клапан ограничения давления наддува, пере­ключающий клапан радиатора насос высокого давления

F24

Абсорбер, клапан рециркуляции ОГ

F25

Блок управления АВ5

F26

Центральный блок управления, левая фара головного света, левый задний фонарь

F27

Система предварительного накаливания

F28

Обогрев ветрового стекла

F29

Цепь питания салона

F30

Клемма Х^а)

№

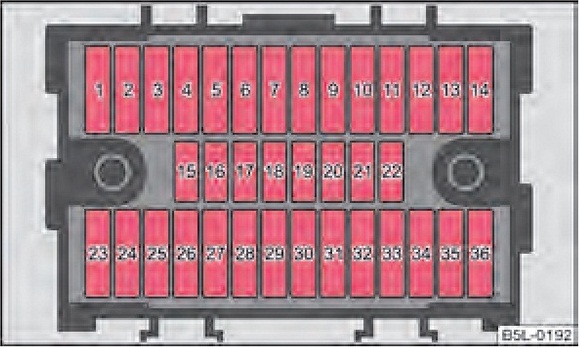

Потребитель

Обогрев системы вентиляции коробки передач (дизельный двига­

1

тель)

блок управления автоматической коробки передач DQ200

2

Тягово-сцепное устройство

3

Тягово-сцепное устройство

4

Комбинация приборов, рычаг стеклоочистителя, переключатель

указателей поворота

ц

Вентилятор системы отопления, вентилятор радиатора, климатиче­

D

ская установка, Climatronic

6

Стеклоочиститель заднего стекла

7

Телефон

8

Тягово-сцепное устройство

9

Центральный блок управления - освещение салона

задний противотуманный фонарь

10

Датчик дождя, переключатель освещения, диагностический раз­ъём

11

Адаптивное освещение (левая сторона)

12

Адаптивное освещение (правая сторона)

13

Магнитола, чейнджер для системы навигации

14

Тягово-сцепное устройство

15

Переключатель освещения

16

Обогрев жиклёров омывателей

17

Блок управления корректора света фар и поворотного модуля фар

18

Диагностический разъём, блок управления двигателя, датчик тор­мозной системы

Блок управления ABS, ESP, клавиша системы контроля давления в

19

шинах, блок управления парковочного ассистента, клавиша режи­ма движения по бездорожью, клавиша «Старт-стоп»

20

Выключатель и блок управления подушки безопасности

Указатель продления интервала ТО, задний фонарь, затемняемое

21

зеркало заднего вида, датчик давления, комплект для подключе­ния телефона, расходомер воздуха

№

Потребитель

22

Комбинация приборов, блок управления электромеханического усилителя рулевого механизма, муфта Haldex

23

Центральный замок и крышка багажного отсека

24

Стеклоподъёмники задних дверей

25

Обогрев заднего стекла

Обогрев заднего стекла, дополнительный отопитель (автономное отопление и вентиляция)

26

Розетка в багажном отсеке

27

Электропривод подъёмно-сдвижного люка, электропривод солнце­защитной шторки

28

Реле топливного насоса, блок управления топливного насоса, фор­сунки

29

Стеклоподъёмники передних дверей

30

Прикуриватель спереди и сзади

31

Система очистки фар

32

Подогрев передних сидений, регулятор интенсивности подогрева сидений

33

Отопление, климатическая установка, Climatronic

34

Сигнализация,сирена

35

Блок управления АКП DQ200

36

DVD-плеер
