Skoda Yeti. Предохранители

Замена предохранителей





Отдельные цепи защищены плавкими предохранителями. Предохранители находятся в левой части передней панели за крышкой блока предохранителей и под крышкой в левой части моторного отсека,

- Выключите зажигание и электрически потребители соответствующей цепи.

- Вставьте ключ в отверстие в нижней части передней панели и снимите боковую крышку или крышку в моторном отсеке

- Определите, какой предохранитель защищает цепь отказавшего потребителя  Расположение предохранителей в передней панели,

 Расположение предохранителей в моторном отсеке,

- Выньте из держателя на крышке пластмассовый захват, установите его на соответствующий предохранитель и выньте предохранитель из гнезда,

- У неисправного предохранителя металлическая перемычка оплавлена. Замените неисправный предохранитель на новый того же номинала,

- Установите крышку на место,

Мы рекомендуем всегда возить в автомобиле набор запасных предохранителей. Запасные предохранители являются частью ассортимента оригинальных запасных частей SKODA и их можно приобрести на сервисном предприятии.





Цветовая маркировка предохранителей / Максимальный ток, А





светло-коричневый    5

коричневый      7,5



красный      10

синий      15

жёлтый     20

белый      25

зелёный      30

оранжевый      10
красный      50









Крышка блока предохранителей в моторном отсеке





Блок предохранителей в моторном отсеке имеет два варианта исполнения. Какой вариант установлен в Вашем автомобиле Вы можете определить по расположению предохранителей, сняв крышку блока.

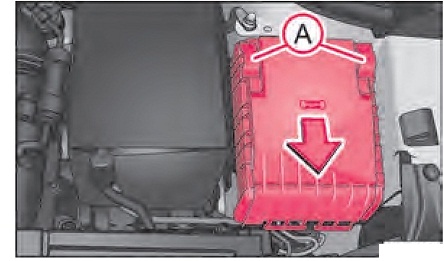

Илл. 178 Крышка блока предохранителей в моторном отсеке




В некоторых исполнениях автомобилей перед снятием крышки блока предохранителей необходимо снять крышку кожуха аккумуляторной батареи

Снятие крышки блока предохранителей

- Сдвиньте до упора фиксаторы A =>илл. 178, чтобы за ними стал виден знак , и снимите крышку.

Установка крышки блока предохранителей

- Установите крышку на блок предохранителей и сдвиньте стопорные скобы A до упора, так, чтобы стал виден знак за скобой.
