Skoda Fabia (2000+). Замена блока управления системы ABS

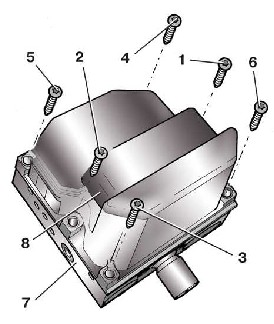

Разборка блока управления ABS

1, 2, 3, 4, 5, 6 – винты;

7 – гидравлическое устройство;

8 – электронный блок

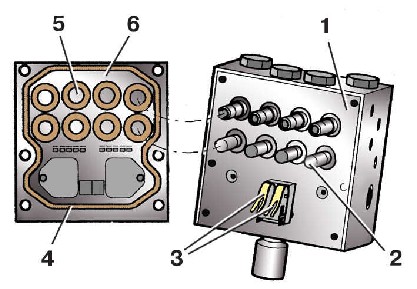

Электронный блок с гидравлическим устройством

1 – гидравлическое устройство;

2 – корпус клапана;

3 – контакты;

4 – прокладка;

5 – катушка;

6 – электронный блок

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите блок управления с автомобиля (см. подраздел 9.10.2).

2. Отверните шесть винтов крепления электронного блока 8 (см. рис. Разборка блока управления ABS) управления к гидравлическому устройству 7.

3. Снимите электронный блок 8 с гидравлического устройства 7. При этом не перекашивайте блок, иначе клапаны 2 (см. рис. Электронный блок с гидравлическим устройством) гидравлического устройства заклинит в электромагнитных катушках 5 электронного блока.

4. Аккуратно протрите чистой тряпкой, смоченной в спирте, поверхность гидравлического устройства 1, сопрягающуюся с электронным блоком 6. Запрещается обрабатывать эту поверхность каким-либо инструментом (например, шабером, напильником и т.п.). Гидравлическое устройство с поврежденной поверхностью (риски, царапины и т.п.), окисленными или обгоревшими контактами 3 необходимо заменить.

5. Прокладку 4 нельзя заменить отдельно, поэтому не снимайте ее.

6. Очистите от грязи чистой тряпкой клапаны 2, катушки 5 и контакты 3. Не обдувайте их сжатым воздухом из магистрали, так как с воздухом может попасть масло и вода. Запрещается также пользоваться для очистки растворителями и моющими жидкостями.

Предупреждение

Не проверяйте работу насоса, подводя напряжение к контактам гидравлического устройства, так как они могут обгореть.

7. Аккуратно наденьте электронный блок на гидравлическое устройство и, убедившись, что клапаны 2 вошли в катушки 5, прижмите блок 6 к гидравлическому устройству 1. При этом корпус блока должен войти за отбортовку гидравлического устройства.

8. Вверните, окончательно не затягивая, средние винты 1 и 2 (см. рис. Разборка блока управления ABS) крепления. Используйте только новые винты, прилагаемые к блоку управления.

Предупреждение

Запрещается «прогонять» дефектную резьбу. Гидравлическое устройство с поврежденной резьбой необходимо заменить.

9. Вверните от руки винты 3 и 4, а затем 5 и 6 по углам.

10. Окончательно затяните все винты требуемым моментом в указанном порядке (см. пп. 8 и 9).

11. Установите блок управления на автомобиль.

Момент затяжки винтов крепления электронного блока на гидравлическом устройстве – 3 Н·м.
