Skoda Fabia (2000+). Сдвижная крыша с электроприводом

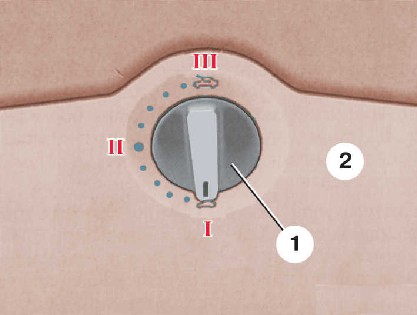

Переключатель управления сдвижной крышей с электроприводом

1 – ручка переключателя;

2 – обивка потолка салона;

I, II и III – положения ручки переключателя

На обивке потолка салона расположена ручка 1 переключателя управления сдвижной крышей с электроприводом.

Электропривод работает при включенном зажигании. Однако им можно воспользоваться и после выключения зажигания приблизительно в течение 10 мин при условии, что на протяжении этого времени не будет открываться какая-либо из передних дверей.

Предупреждение

Неосторожное закрытие крыши может привести к травме.

На скорости свыше 160 км/ч не открывайте и не закрывайте крышу, это может привести к ее повреждению.

Символы на шкале переключателя указывают:

– I – крыша полностью закрыта;
– III – крыша полностью открыта.

Между символами I и III ручка может занимать промежуточное положение. При установленном на крыше багажнике устанавливайте ручку только до положения II, отмеченного более крупной точкой на шкале. При большем открытии крышу можно повредить о багажник.

При отключении аккумуляторной батареи возможно неполное закрытие крыши. Поэтому, чтобы вновь настроить систему управления, при включенном зажигании нажмите не менее 5 с на переднюю часть ручки выключателя, установленной в положение I, – крыша полностью закроется.

Крышу можно закрыть при закрывании дверей ключом. Для этого поверните ключ в замке и удерживайте его в этом положении, пока крыша не закроется. При отпускании ключа крыша моментально остановится.

Аварийное управление крышей

При отказе электропривода можно закрыть крышу вручную.

ПОРЯДОК ВЫПОЛНЕНИЯ

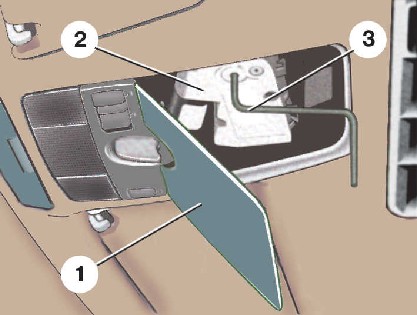

	1. Аккуратно подденьте отверткой на обивке потолка крышку 1 механизма 2 управления крышей и откиньте ее (3 – ручка).
2. Выньте ручку 3 из держателя и вставьте ее в отверстие механизма 2 до упора.
3. Поворачивая ручку 3 в соответствующую сторону, откройте или закройте крышу.
4. Установите ручку 3 обратно в держатель и захлопните крышку 1.
5. Чтобы вновь настроить систему управления, при включенном зажигании нажмите не менее 5 с на переднюю часть ручки 1 (см. рис. Переключатель управления сдвижной крышей с электроприводом) выключателя, установленной в положение I, – люк полностью закроется.
6. При повышенном сопротивлении передвижению крыши (попадание снега, замерзание и пр.) управлять крышей можно нажатием на переднюю или заднюю часть ручки 1 переключателя. В этом случае крыша начинает передвигаться через 1 с после нажатия на ручку.
