Skoda Fabia (2000+).
Люк в крыше с электроприводом

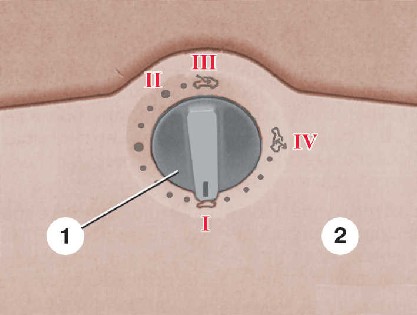

Переключатель управления люком с электроприводом
|
1 – ручка переключателя;
2 – обивка потолка салона;
I, II, III и IV – положения ручки переключателя |
На обивке потолка салона расположена ручка 1 переключателя управления
люком с электроприводом.
Электропривод работает при включенном зажигании. Однако им можно
воспользоваться и после выключения зажигания приблизительно в течение 10
мин при условии, что на протяжении этого времени не будет открываться
какая-либо из передних дверей.
Символы на шкале переключателя указывают:
– I – люк полностью закрыт;
– III – люк полностью открыт;
– IV – люк полностью поднят.
Ручка может занимать промежуточное положение между символами I и III, а
также I и IV. Более крупной точкой II на шкале показано положение люка,
при котором в салоне автомобиля на высоких скоростях минимален шум,
создаваемый воздухом при обтекании люка.
Система управления люком снабжена блокировкой, которая приостанавливает
закрытие люка при попавшемся на его пути препятствии. Если какое-либо
препятствие мешает закрытию люка, то он остановится и снова откроется.
Чтобы закрыть люк без блокировки (в экстремальной ситуации), нажмите на
переднюю часть ручки, установленной в положение I.
При отключении аккумуляторной батареи может случиться так, что люк
закрыт не полностью. Поэтому, чтобы вновь настроить систему управления,
при включенном зажигании нажмите на переднюю часть ручки выключателя,
установленной в положение I, не менее 3 с – люк полностью закроется.
Во время открывания люка в крыше сдвигается и солнцезащитный козырек.
При необходимости его можно закрыть вручную при любом положении люка.
Люк можно закрыть при закрывании дверей ключом. Для этого поверните ключ
в замке и удерживайте его в этом положении, пока люк не закроется. При
отпускании ключа люк моментально остановится.
Аварийное управление люком
При отказе электропривода можно закрыть люк вручную.
ПОРЯДОК ВЫПОЛНЕНИЯ
|
|

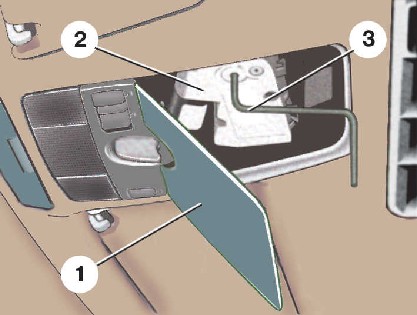

1. Аккуратно
подденьте отверткой на обивке потолка крышку 1
механизма 2 управления люком и откиньте крышку
(3 – ручка). |
2. Выньте
ручку 3 из держателя и вставьте ее в отверстие
механизма до упора. |
3. Поворачивая
ручку 3 в соответствующую сторону, откройте или
закройте люк. |
4. Установите
ручку 3 обратно в держатель и захлопните крышку
1. |
5. Чтобы
вновь настроить систему управления, при
включенном зажигании нажмите не менее 3 с на
переднюю часть ручки 1 (см. рис. Переключатель
управления люком с электроприводом)
выключателя, установленной в положение I – люк
полностью закроется. |
|
