Двигатели Scania четвёртой серии. Руководство - часть 197

16

03:04-10

Топливоподкачивающий

насос

Замена

1 Выверните болты и снимите

топливоподкачивающий насос.

2 Очистите наружную поверхность насоса.

Отсоедините входной и напорный

трубопроводы от

топливоподкачивающего насоса.

Заглушите отверстия защитными

пробками.

3 Установите на топливоподкачивающий

насос новое уплотнительное кольцо и

нанесите на него специальную смазку,

предназначенную для уплотнительных

колец.

4 Установите топливоподкачивающий

насос на место.

5 Присоедините впускной и напорный

трубопроводы.

6 Выполните процедуру удаления воздуха

из топливной системы, см.

соответствующий раздел.

7 Запустите двигатель и проверьте наличие

признаков течи топлива.

Топливоподкачивающий насос

03:04-10

17

После замены топливоподкачивающего

насоса или после отсоединения от насоса

топливопроводов подача топлива насосом

может отсутствовать. Причиной нарушения

подачи топлива является отсутствие его в

топливном фильтре.

1 Отсоедините впускной трубопровод от

фильтра и отогните трубку вниз.

2 Прокачивайте систему ручным

топливоподкачивающим насосом до тех

пор, пока не почувствуете возросшее

сопротивление на рукоятке и из

трубопровода не начнет вытекать

топливо.

3 Если это не помогло, отсоедините от

топливоподкачивающего насоса

выпускной трубопровод в том месте, где

он прикреплен к охладителю блока

управления. Прокачивайте систему до

тех пор, пока из трубопровода не начнет

вытекать топливо.

4 Выполните процедуру удаления воздуха

из топливной системы, см.

соответствующий раздел.

Топливоподкачивающий насос

18

03:04-10

Топливный фильтр

Демонтаж

Специальные инструменты и

приспособления

Примечание: Все работы, связанные с

разгерметизацией топливной системы,

необходимо завершать в следующей

очередности:

Запустите двигатель и проверьте наличие

признаков течи топлива. Дождитесь, пока

двигатель не начнет работать ровно.

После завершения работы необходимо

проверить наличие кодов неисправности в

памяти блока управления и стереть все коды

с помощью программы Scania Diagnos.

1 Откройте клапан прокачки,

расположенный на топливном фильтре,

для того чтобы полностью сбросить

остаточное давление в системе. Если в

системе останется избыточное давление

топлива, то это может затруднить

отворачивание крышки топливного

фильтра.

Примечание: Топливо, вытекающее из

клапана выпуска воздуха, необходимо

собирать в подходящую емкость.

2 Отверните крышку фильтра с помощью

накидного гаечного ключа или торцевой

головки, например, 588 475.

Обозначение

контрольного

размера на рис

Обозначение

Рисунок

Комплект инструментов

588 475

Торцевая головка

Комплект измерительных

приборов

118 267

ВНИМАНИЕ! Не используйте разводной

гаечный ключ или другой инструмент с

"незамкнутой" рабочей головкой, так как в

противном случае Вы рискуете повредить

крышку фильтра.

3 Извлеките из корпуса фильтра крышку

вместе с фильтрующим элементом,

подняв ее вверх. Корпус фильтра

автоматически опорожняется от топлива

при извлечении фильтрующего элемента.

Примечание: Если дренажная система не

работает, загрязненное топливо попадет в

насос-форсунки. Необходимо полностью

удалить из корпуса фильтра все оставшееся

топливо.

4 Выверните перепускной клапан и

продуйте сетчатый фильтр в корпусе

топливного фильтра.

5 Вытрите начисто корпус топливного

фильтра.



6 Извлеките старый фильтрующий элемент

из крышки фильтра, осторожно отогнув

его в сторону.

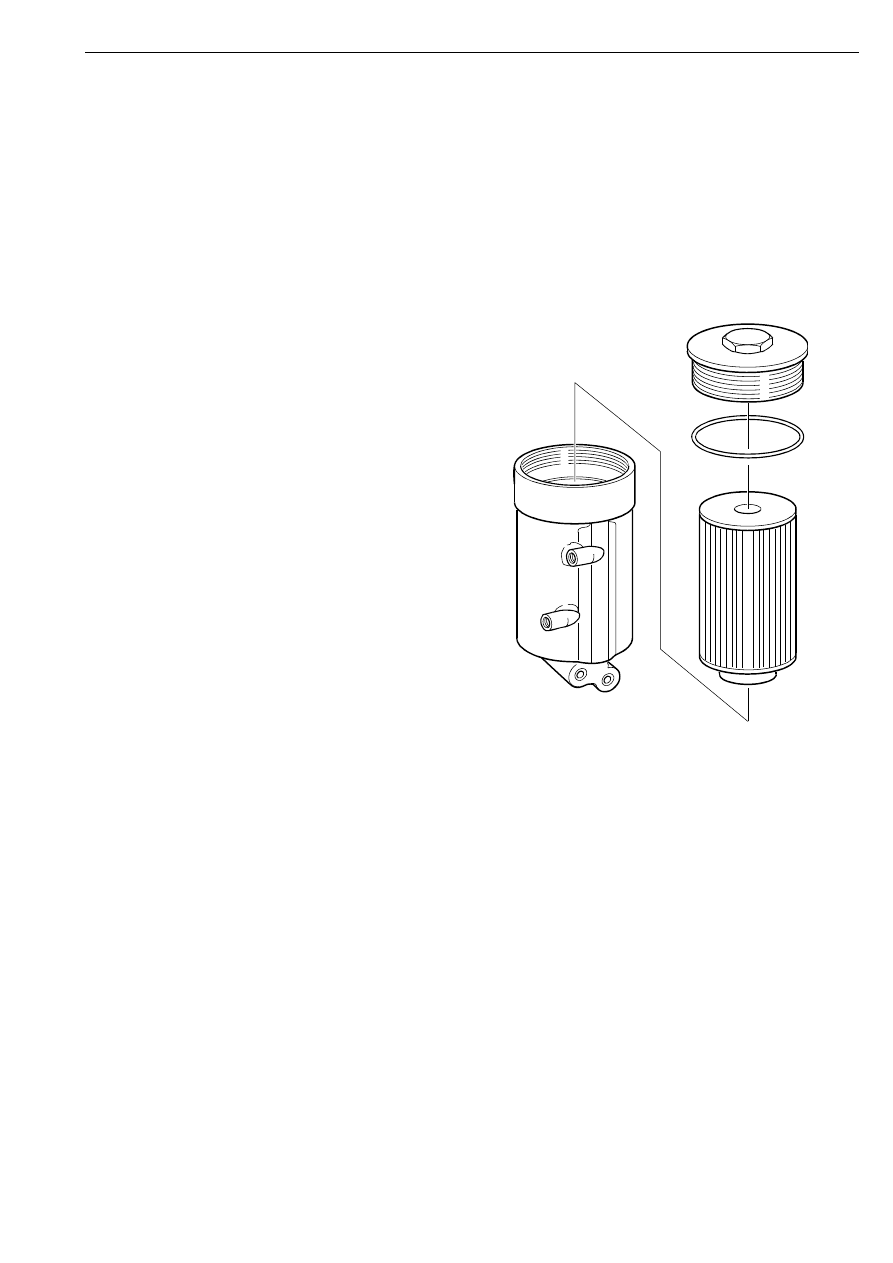

Снятие и установка топливного фильтра

03:04-10

19

Шайба

Моменты затяжки резьбовых

соединений

Примечание: Все работы, связанные с

разгерметизацией топливной системы,

необходимо завершать в следующей

очередности:

Запустите двигатель и проверьте наличие

признаков течи топлива. Дождитесь, пока

двигатель не начнет работть ровно.

После завершения работы необходимо

проверить наличие кодов неисправности в

памяти блока управления и стереть все коды

с помощью программы Scania Diagnos.

1 Установите на крышку новое

уплотнительное кольцо круглого

сечения. Смажьте уплотнительное

кольцо специальной смазкой 1 402 039.

2 Убедитесь в том, что корпус топливного

фильтра полностью опорожнен от

топлива.

Примечание: Если дренажная система не

работает, загрязненное топливо попадет в

насос-форсунки.

3 Установите новый фильтрующий

элемент в крышку до щелчка

пружинного фиксатора.

ВНИМАНИЕ! Необходимо сначала

установить фильтрующий элемент в крышку,

а затем вставлять его в корпус фильтра. В

противном случае можно повредить

фильтрующий элемент.

Крышка топливного фильтра

25 Нм +/-5 Нм

Снятие и установка топливного фильтра
