42

ã

03:04-01

Установка кабелей

Момент затяжки

Болты верхних крышек клапанных
механизмов.

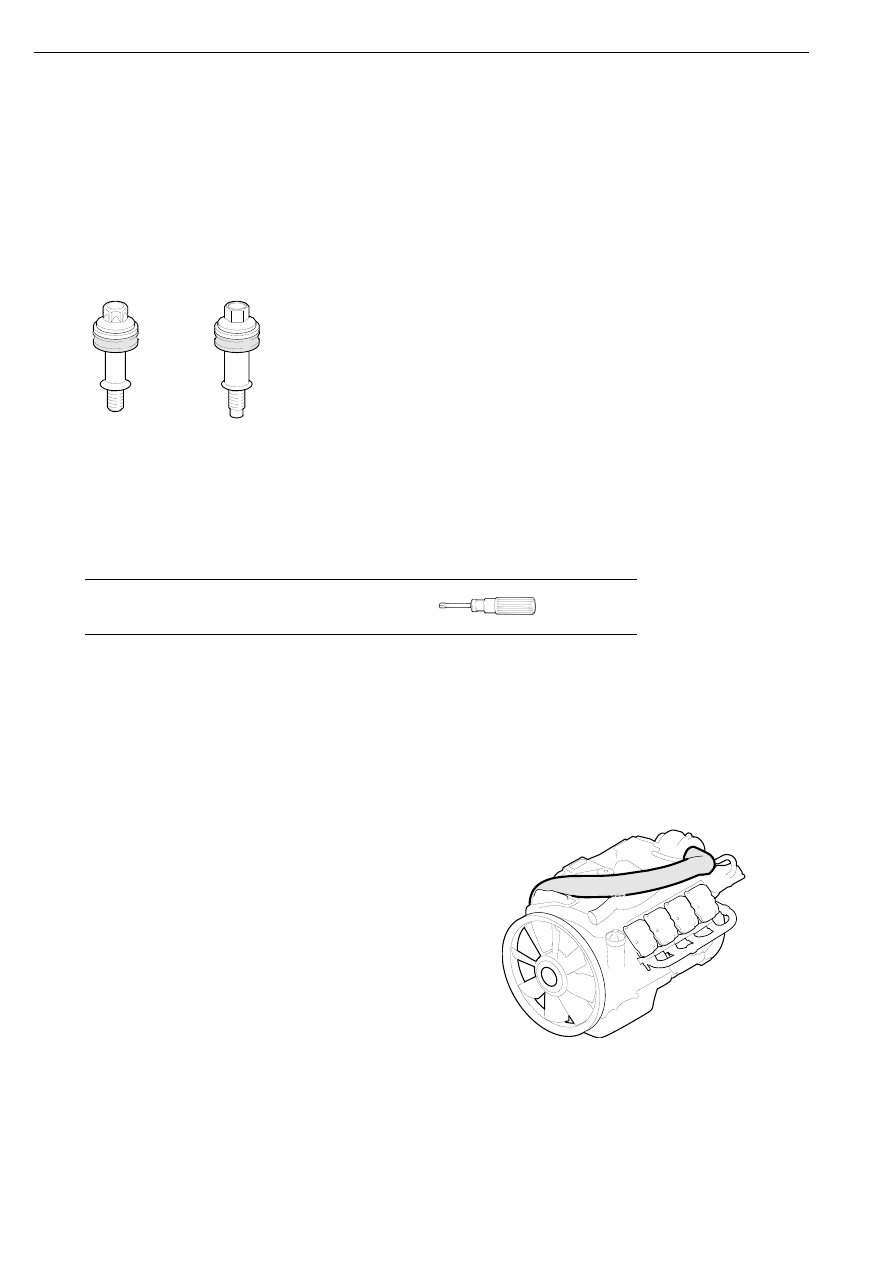

Инструменты

Болты электромагнитного клапана насос-форсунки

2.02,0 +/-0,2 Нм

Обозначение

Наименование

Рисунок

588 179

Динамометрическая
отвертка

116

621

18    3Nm

12    3Nm

+

−

+

−

114

769

Руководство по ремонту

1

16-литровый двигатель: Убедитесь в том,
что впускной трубопровод, соединяющий
турбокомпрессор и воздушный фильтр,
демонтирован.

116 471

Монтаж кабелей EDC

03:04-01

ã

43

2

Установите на место трубки для
прокладки кабелей. Схема расположения
трубок для прокладки кабелей и других
компонентов изображена на рисунке.

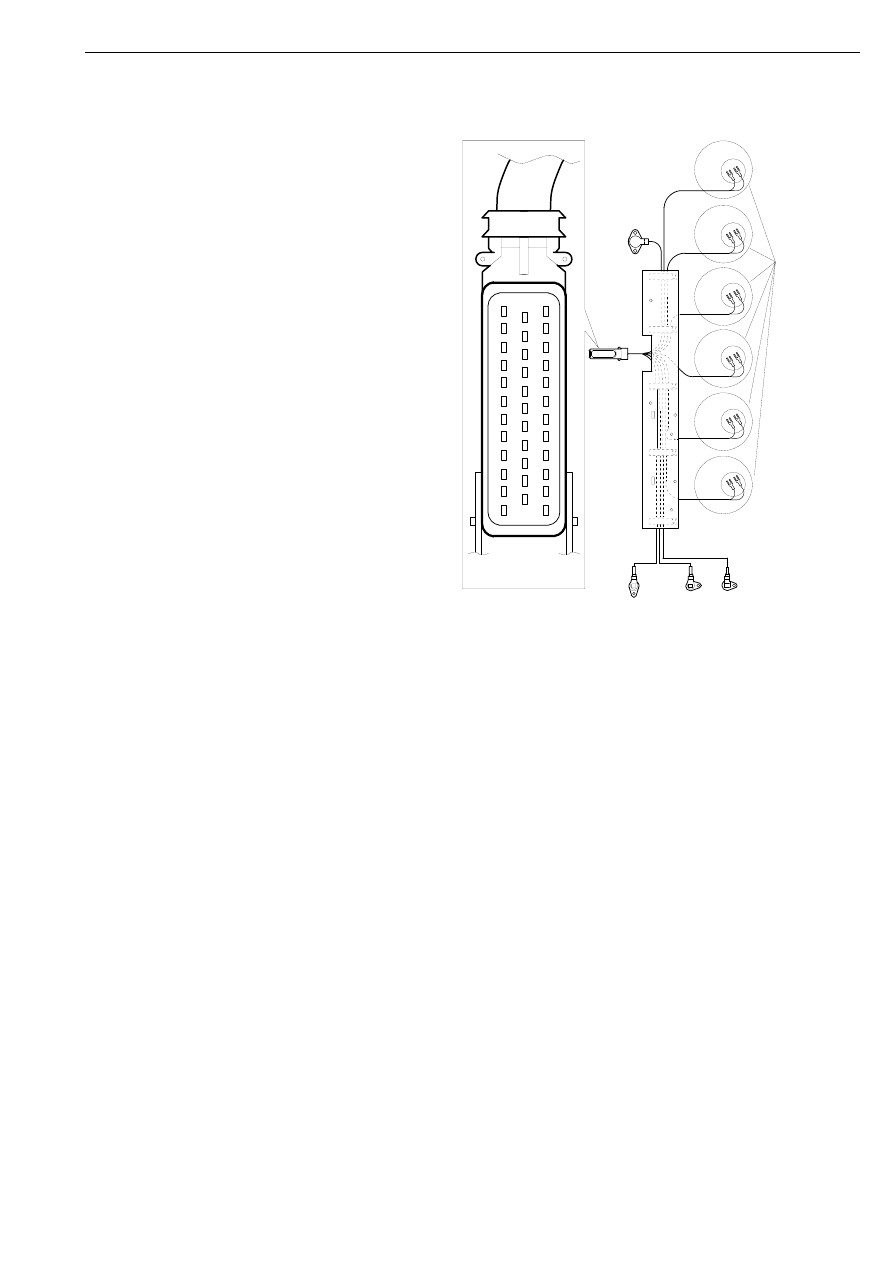

Кабели и трубки для прокладки кабелей
для 11-ти и 12-литровых двигателей

1

Цилиндры 1

-

6

2

Датчик температуры охлаждающей
жидкости

3

Основной датчик частоты вращения
вала двигателя, который регистрирует
частоту вращения коленчатого вала

4

Вспомогательный датчик частоты
вращения вала двигателя, который
регистрирует положение коленчатого
вала

5

Соединительный разъем блока
управления

6

Датчик давления впускного воздуха и
температуры

1

2

3

4

6

5

1

2

3

4

5

6

107

518

1

2

3

4

56

78

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

Монтаж кабелей EDC

44

ã

03:04-01

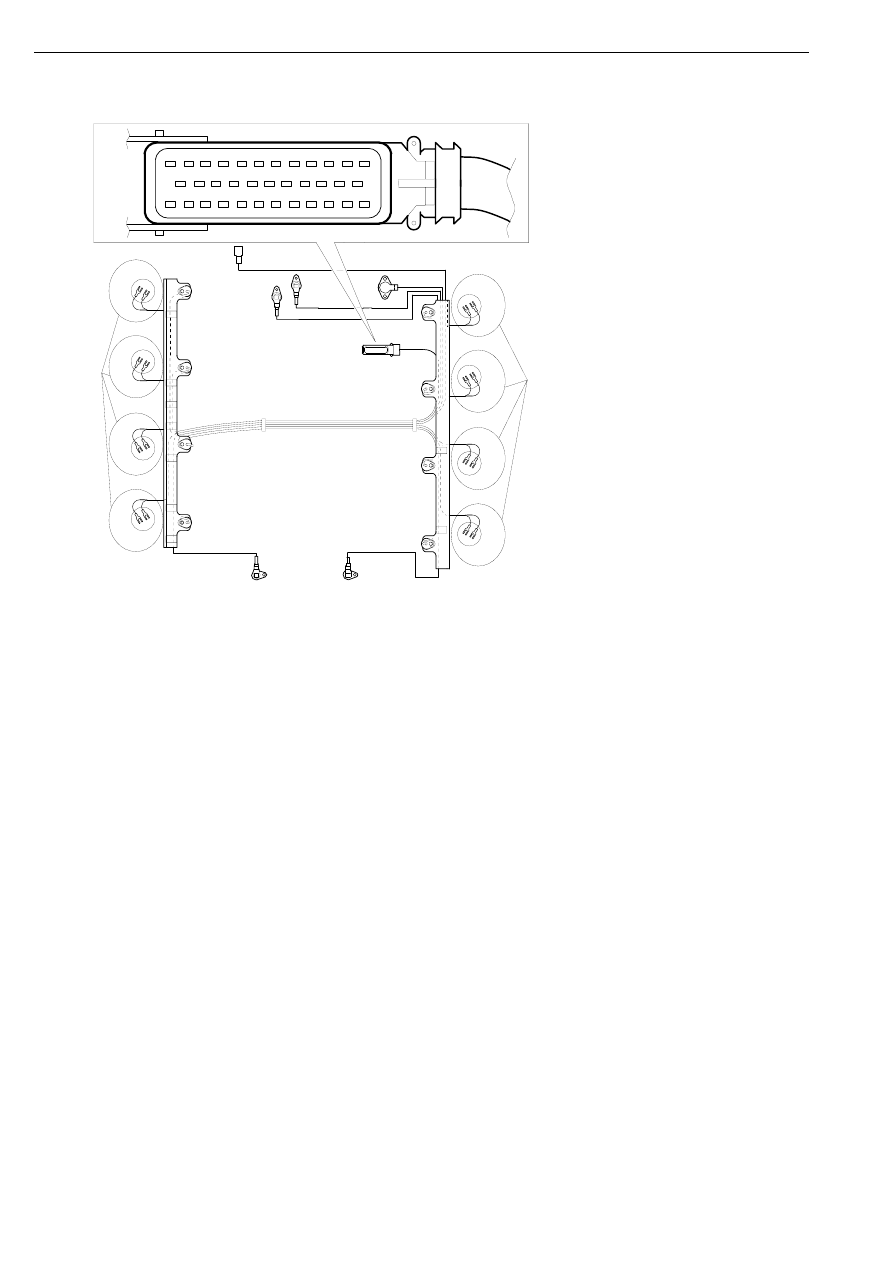

Кабели и трубки для прокладки кабелей для 16-литрового двигателя

1

Цилиндры 1

-

8

2

Основной датчик частоты вращения вала двигателя регистрирует частоту вращения
маховика

3

Вспомогательный датчик частоты вращения вала двигателя регистрирует частоту
вращения шестерни

4

Соединительный разъем электромагнитного клапана вентилятора

5

Датчик температуры охлаждающей жидкости

6

Датчик давления моторного масла

7

Датчик давления впускного воздуха и температуры

8

Соединительный разъем блока управления

1

2

3

4

6

5

7

8

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

1

1

2

3

4

5

6

7

8

116 472

Монтаж кабелей EDC

03:04-01

ã

45

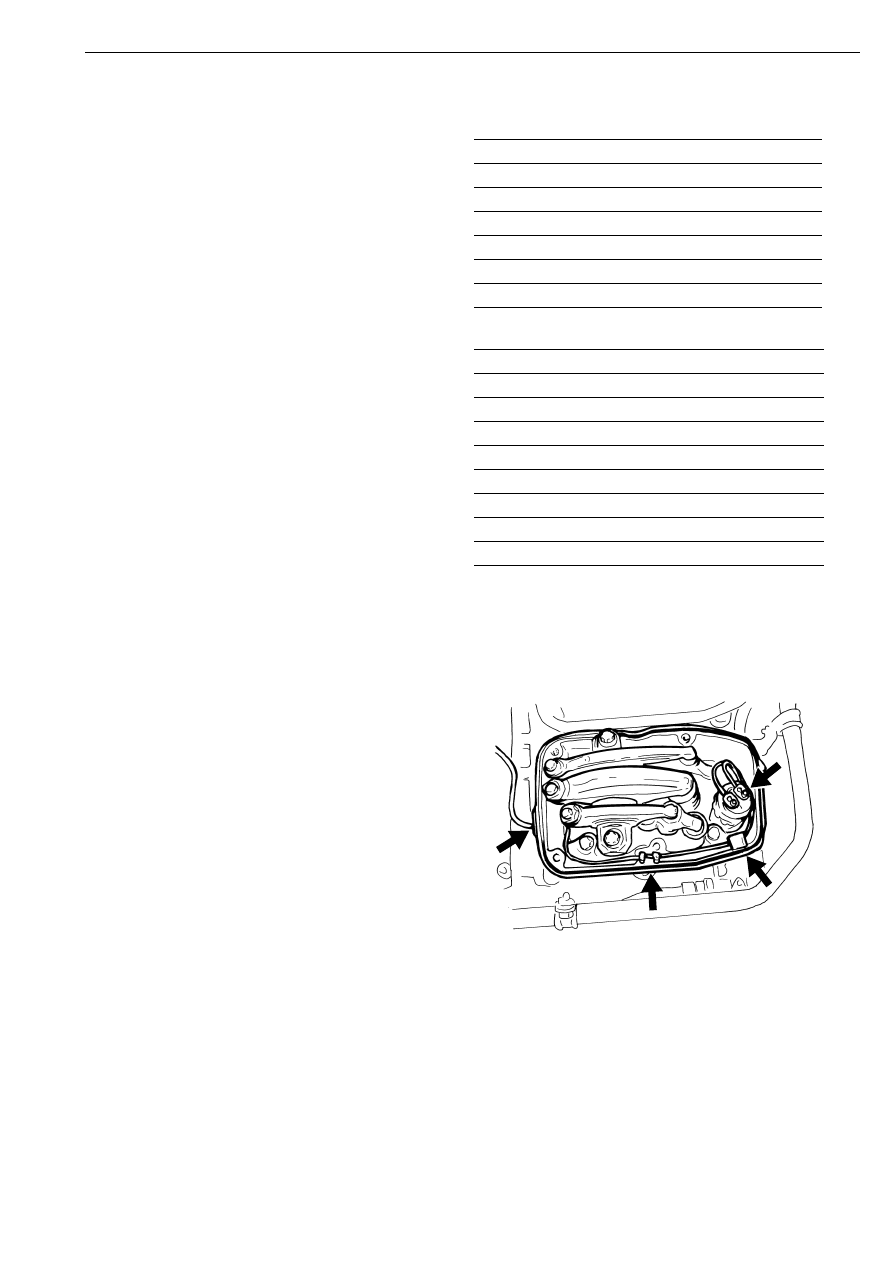

11-ти и 12-литровые двигатели

16-литровый двигатель

Цилиндр

Вывод

1

28

2

27

3

26

4

33

5

35

6

34

Цилиндр

Вывод

1

35

2

27

3

28

4

34

5

26

6

33

7

32

8

29

3

Подведите кабели к насос-форсункам.

Убедитесь, что к каждой насос-форсунке
подведен соответствующий ей кабель.
Для этого проверьте кабели при помощи
мультиметра, в соответствии с
таблицами.

4

Вставьте кабели в канавки нижних
крышек клапанных механизмов. См. рис.

107 519
