Двигатели Scania четвёртой серии. Руководство - часть 64

38

ã

03:04-01

Электрические кабели системы
электронного управления дизельным
двигателем (EDC)

Демонтаж кабелей

1

Слейте охлаждающую жидкость из
системы охлаждения двигателя, см.
описание охлаждающей системы.

2

Очистите крышки клапанных
механизмов и прилегающую зону.

3

16-литровый двигатель: Демонтируйте
впускной трубопровод, соединяющий
турбокомпрессор и воздушный фильтр.

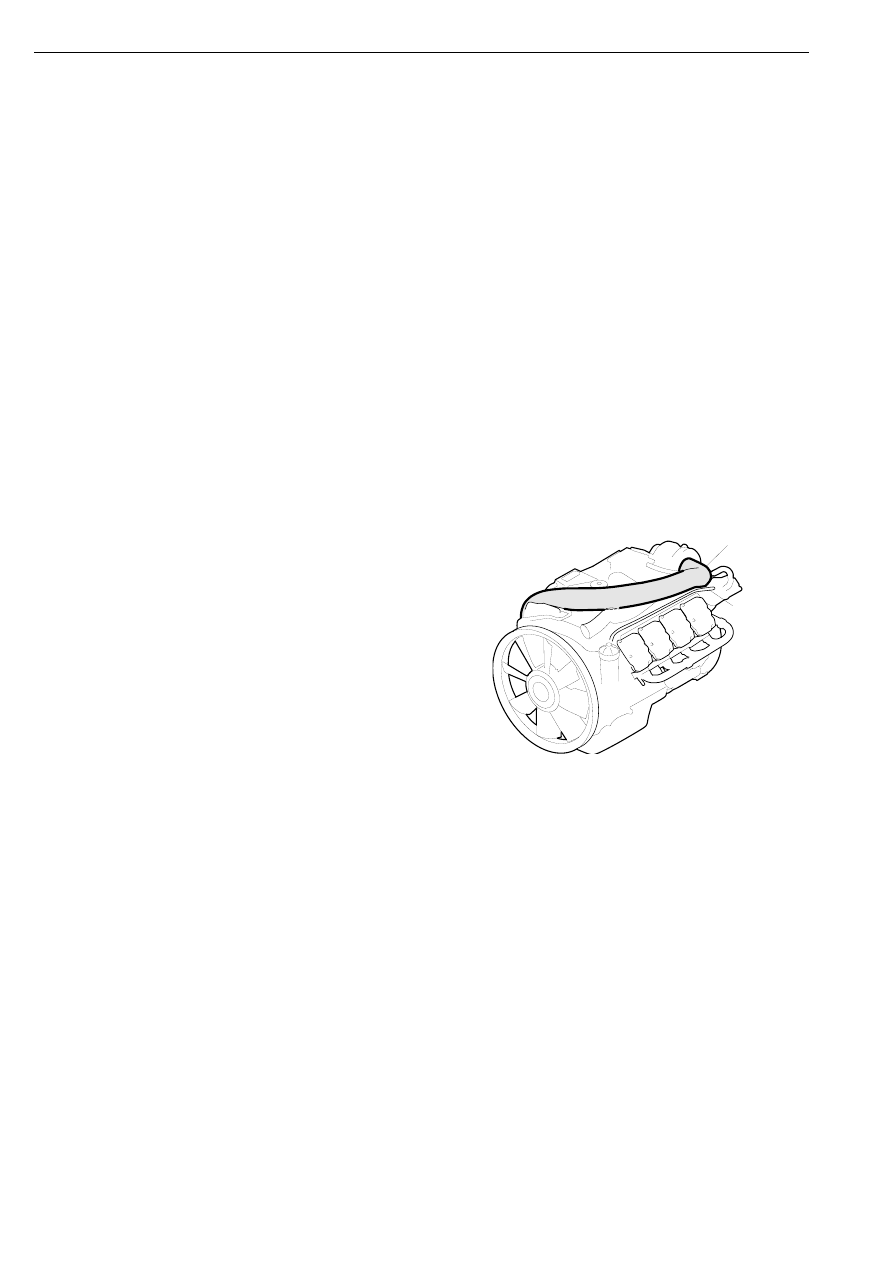

4

16-литровый двигатель: Отсоедините
шланг воздухопровода, идущий к
компрессору. Шланг расположен на
левой трубке для прокладки кабелей.

116 652

3

4

5

Разъедините два разъема блока
управления.

6

Снимите крышки клапанных
механизмов. Чтобы снять крышку
клапанного механизма с 1-го цилиндра
12 -литрового двигателя, необходимо
предварительно ослабить вентиляцию
картера.

Демонтаж кабелей EDC

03:04-01

ã

39

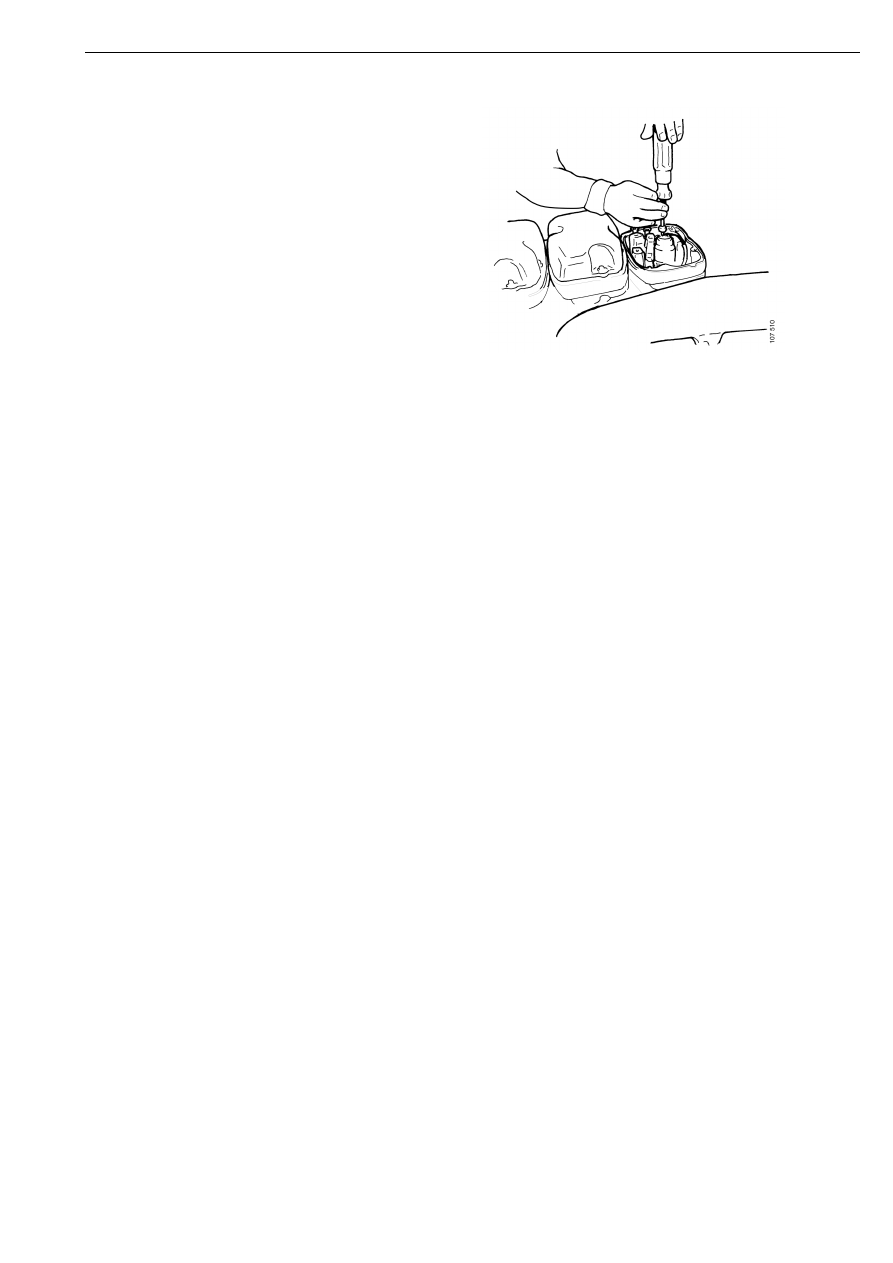

7

Отсоедините кабели от насос-форсунок.
Болты невозможно удалить, однако их
необходимо максимально ослабить.

8

Нанесите на кабели метки,
соответствующие номерам цилиндров.

9

16-литровый двигатель: Выверните
прокладки на нижних крышках
клапанных механизмов. Затем вытяните
кабели из крышек и снимите (вверх)
трубки для прокладки кабелей.

11-ти и 12-литровые двигатели:
Отсоедините трубки для прокладки
кабелей. Затем выверните прокладочные
кольца в нижних крышках клапанных
механизмов и отсоедините кабели.

Демонтаж кабелей EDC

40

ã

03:04-01

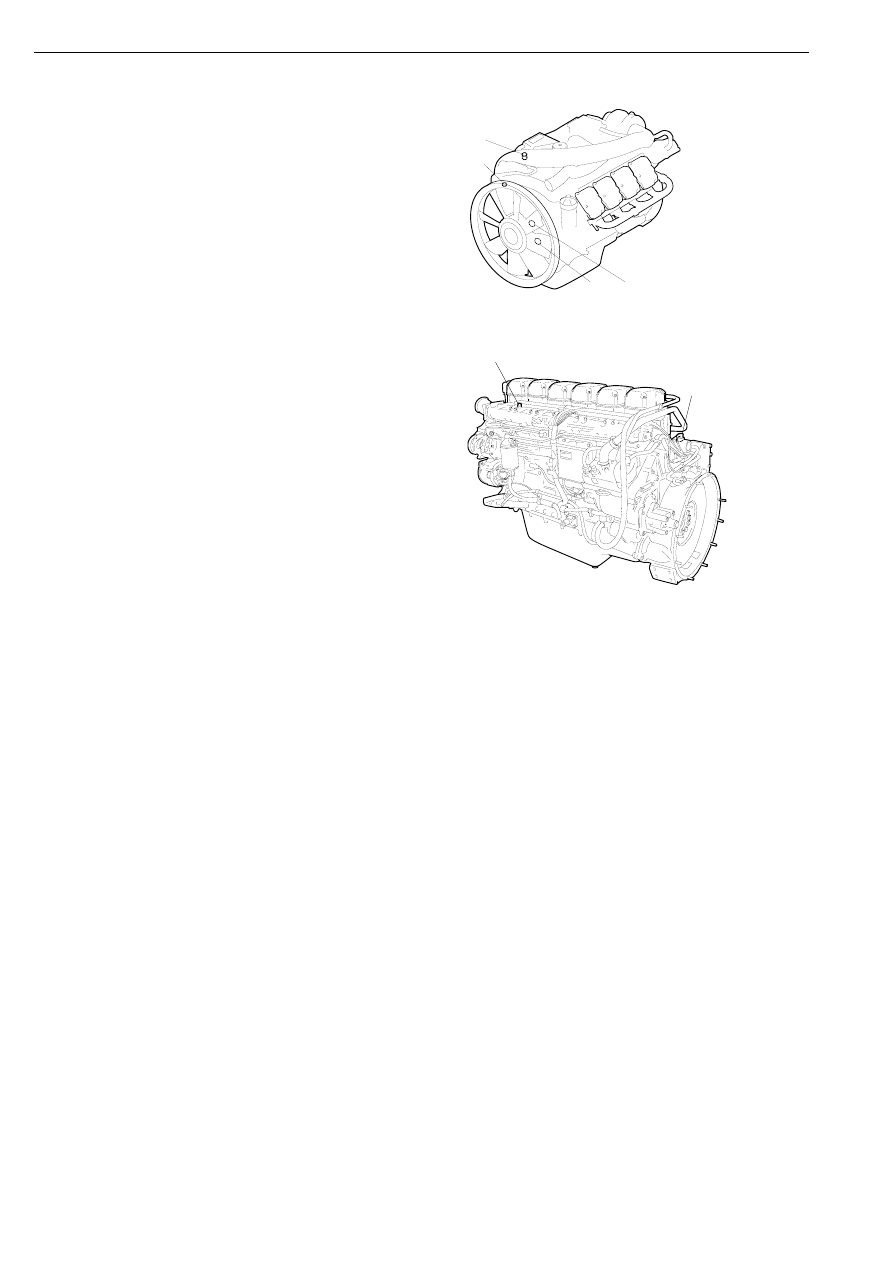

10 Демонтируйте датчик давления

впускного воздуха и его фиксаторы.

11 16-литровый двигатель: Отсоедините

разъем на кольце вентилятора, который
присоединен к электромагнитному
клапану вентилятора, управляемому
электронной системой. Также
демонтируйте фиксаторы кабелей.

12 16-литровый двигатель: Снимите датчик

давления моторного масла и его
фиксаторы.

13 Снимите датчик температуры

охлаждающей жидкости и его
фиксаторы.

16-литровый двигатель

11-ти и 12-литровые двигатели

11

11

6

 6

47

10

12

13

10

13

116 646

Демонтаж кабелей EDC

03:04-01

ã

41

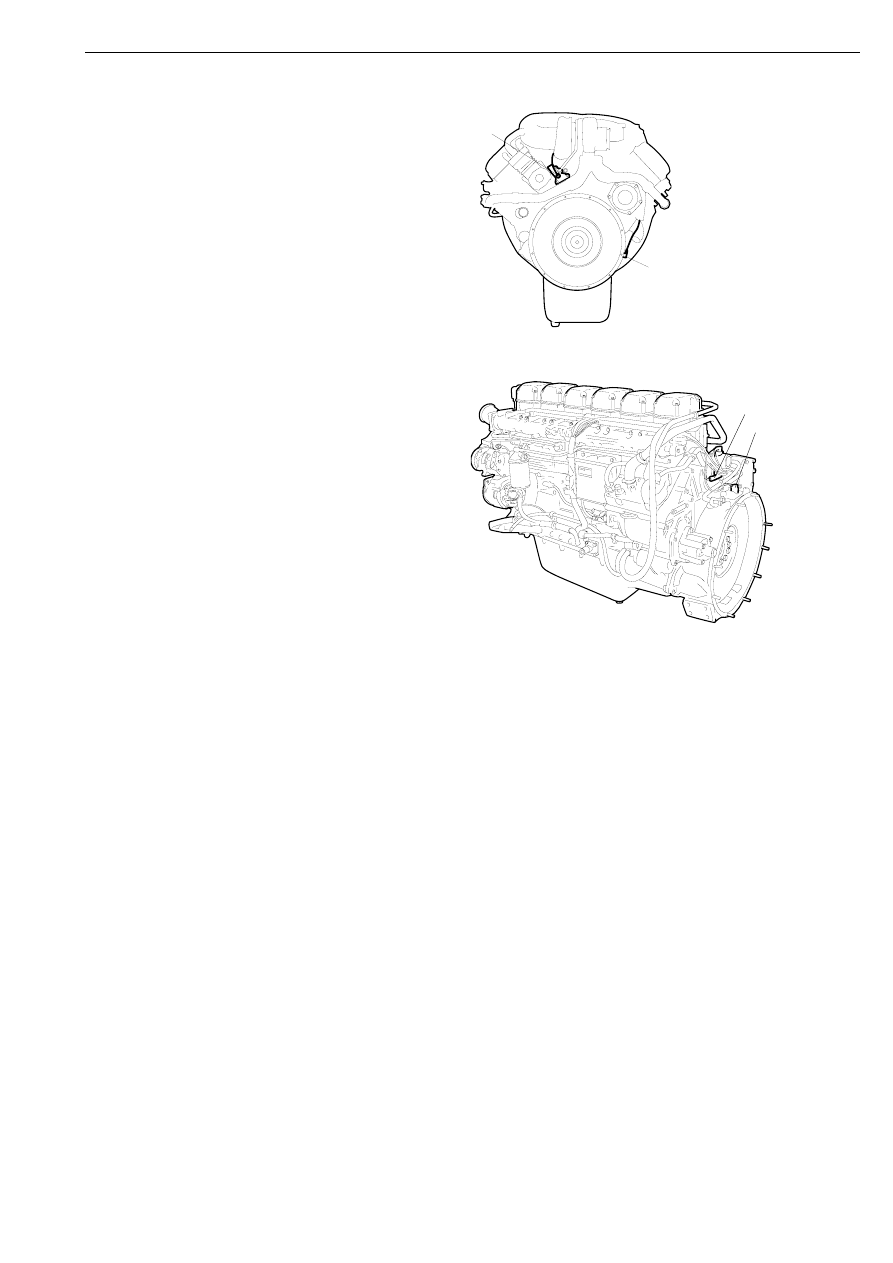

Примечание: Необходимо соблюдать
осторожность при обращении с датчиками
частоты вращения вала двигателя. Эти
магнитные датчики чувствительны к ударам.

14 Снимите главный датчик частоты

вращения вала двигателя и его
фиксаторы.

15 Снимите вспомогательный датчик

частоты вращения вала двигателя и его
фиксаторы.

16-литровый двигатель

11-ти и 12-литровые двигатели

116 650

14

15

15

14

11

6

 65

4

Демонтаж кабелей EDC
