03:02-03



2

Многорядный топливный насос

Оглавление

Диагностика неисправно-
стей с помощью индикатор-
ной лампы





Общие положения  ……………………….……..

Опрос водителя  ………………………….……...

Коды неисправностей ………………….……….

Монтажные схемы …………………….………...

Неисправности, которые
не генерируют коды неисправностей ………….

Доступ к кодам неисправностей ……………….

Стирание кодов неисправностей ………………



3

4

4

4



4

5

6

Перечень кодов неисправ-
ностей






…………………………………………………….



7

Соединения блока управле-
ния



…………………………………………………….



37

Монтажные схемы



Схемы токовой цепи, 12 л двигатель …………

Схемы токовой цепи, 14 л двигатель …………



42

49

Расположение электриче-
ских узлов



Расположение узлов, 12 л двигатель ………….

Расположение узлов, 14 л двигатель ………….



41

48

Неисправности, которые
не генерируют коды неис-
правностей





…………………………………………………….







56





03:02-03



3

Общие сведения

Система ЕDC





Диагностика неисправностей с помощью

индикаторной лампы





•

Описание кодов неисправностей взято непосредственно из программы для пер-
сонального компьютера Scania Diagnos  и приведено здесь в оригинальной форме
во избежание путаницы.

•

В описание включены предложения, как можно исправить каждую неисправ-
ность.

•

В конце описания кодов неисправностей сделаны ссылки на схемы токовой цепи
в Разделе «Монтажные схемы». Этот Раздел также содержит схемы, показываю-
щие расположение электрических узлов.

•

Подробная информация о соединении системы EDC с другими электрическими
системами в автомобиле приведена в схемах соединений Раздела 16.

•

Неисправности, которые не генерируют коды неисправностей, включены в Раз-
дел, озаглавленный «Неисправности, которые не генерируют коды неисправно-
стей».






03:02-03



4

ЕДС




Опрос водителя

Монтажные схемы



Начните поиск неисправностей с опроса води-
теля. Постарайтесь получить полную картину
возникшей проблемы.
Спрашивайте о следующем:

В конце описания кода неисправности сдела-
ны ссылки на схемы токовой цепи. Эти схемы
ссылаются на схемы в Разделе «Монтажные
схемы».

•

Симптомы неисправности.

•

При  каких  условиях  произошла  неисправ-
ность?

•

Как часто возникала неисправность?

•

Включалась  ли  лампа  аварийной  сигнали-
зации?

•

Сама  ли  выключалась  лампа  аварийной
сигнализации?

•

Стер ли водитель коды неисправностей?



Схемы для 12 и 14 л двигателей показаны от-
дельно и в неразрывной последовательности.
Каждый раздел начинается с рисунка, где по-
казано расположение узлов.

Подробная информация о соединении системы
EDC с другими электрическими системами в
автомобиле приведена в схемах соединений
Раздела 16.

Коды неисправностей

Неисправности, которые не генери-
руют коды неисправностей



Просмотрите все коды, хранящиеся в памяти.
Сравните их и попробуйте сделать заключение
о возможной причине неисправности, прежде
чем предпринять какие-либо действия. Коды
неисправностей хранятся в памяти в том по-
рядке, в котором они были зарегистрированы.

Несмотря на то, что программное обеспечение
блока управления самое современное, может
возникнуть неисправность, которую блок
управления не сможет отличить от чего-то, что
может произойти во время нормальной рабо-
ты. В таком случае код неисправности не бу-
дет генерирован; всегда существует предел
области контроля функции. Таблица различ-
ных неисправностей с их симптомами и при-
чинами приведена в Разделе, озаглавленном
«Неисправности, которые не генерируют коды
неисправностей».

Помните, что неисправности, которые могут
возникнуть в топливной системе без EDC, на-
пример, дефектные форсунки, могут также
возникнуть и в автомобилях с системой EDC.





03:02-03



5

ЕДС



Доступ к кодам неисправностей



Питание должно быть включено ключом стар-
тера.

1  Нажмите выключатель диагностики и под-

считайте число вспышек лампы.

2  Снова нажмите выключатель и подсчитайте

число вспышек лампы. Если повторяется тот
же самый код, то в системе существует только
одна неисправность. Если высвечивается более
одного кода, продолжайте нажимать на кнопку
до тех пор, пока снова не отобразится первый
код. Запишите все коды неисправностей.

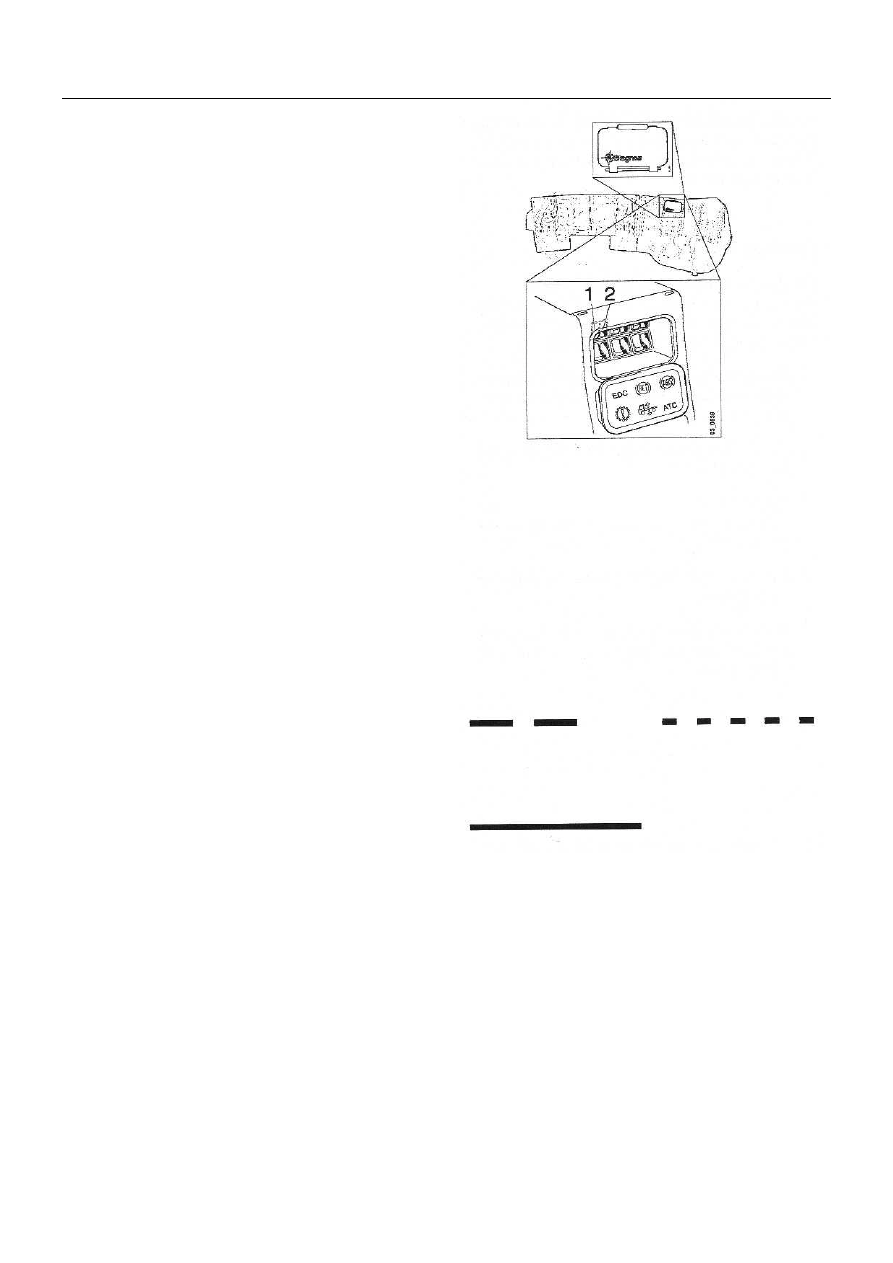

1  Выключатель диагностики
2  Лампа диагностики




Длинные вспышки (1 сек.), которые появляются
первыми, представляют десятки, короткие
вспышки (0,3 сек.), следующие за ними,
единицы.

Пример справа представляет код неисправности
25.




Единственная длинная вспышка (4 сек.) озна-
чает, что в памяти нет кодов неисправностей.
