03:02-01



49

Сводная таблица характеристик дополнительных функций управления двигателем

Условия выключения функции

Активация функций регулирования частоты вращения двигателя

Программирование параметров регулирования в памяти

Параметры регулирования, устанавливаемые из программы Scania Programmer

Режим 0

Режим 1

Режим 2

Режим 3

Выключено

Имеется

Имеется

Имеется

Отсутствует

>10 км/ч

Имеется

Имеется

Отсутствует Имеется

Нажатие на педаль тормоза

Имеется

Имеется

Отсутствует Имеется

Моторный замедлитель

Имеется

Имеется

Отсутствует Имеется

Гидравлический замедлитель

Имеется

Имеется

Отсутствует Имеется

Нажатие на педаль сцепления

Имеется

Имеется

Отсутствует Имеется

Аварийное выключение двигателя

Имеется

Имеется

Имеется

Имеется

Режим 0

Режим 1

Режим 2

Режим 3

Выключатели ACC, RET или RES

Имеется

Имеется

Имеется

Отсутствует

Режим 0

Режим 1

Режим 2

Режим 3

Удержание выключателя RES в
нажатом положении в течение 3-х
секунд

Имеется

Имеется

Имеется

Отсутствует

Отсутствует Отсутствует Отсутствует Имеется

Диапазон оборотов коленчатого вала
(об/мин)

500—2000

500—2000

500—800

600—2000

Режим 0

Режим 1

Режим 2

Режим 3

Максимальные обороты коленвала

Отсутствует Имеется

Отсутствует Имеется

Максимальный крутящий момент

Отсутствует Имеется

Отсутствует Имеется

Возможность управления с помощью
педали акселератора при
активированной функции
регулирования оборотов двигателя

Отсутствует Имеется

Отсутствует Отсутствует

Возможность использования
функции регулирования оборотов
двигателя при включенной передаче

Имеется

Имеется

Имеется

Имеется

Функции

50



03:02-01

Функции

03:02-01



51

Ограничение величины крутящего момента

Функции подбираются при — различных
комбинациях — соединения с "массой"
клемм 34 и 35 блока управления EDC.

34

35

EDC

11

8 2

2

5

Заданное ограничение по крутящему
моменту это обобщенный термин для
различных четырех функций, при которых
происходит ограничение крутящего момента
двигателя. Этими функциями являются
следующие:

Без ограничения крутящего момента,
режим 0

Ограничение крутящего момента 1, режим 1

Ограничение крутящего момента 2, режим 2

Ограничение крутящего момента 3, режим 3

Обычно используется функция Без
ограничения крутящего момента. Это
означает отсутствие каких-либо
ограничений на величину развиваемого
двигателем крутящего момента.

Остальные функции активируются при
различных комбинациях соединения с
"массой" клемм 34 и 35 блока управления
EDC.

Методика подключения этих функций
разработана заводом-изготовителем.
Подробная информация о методике
включения этих функций изложена в
описании работ по EDC MS5 для ТНВД.
Описание реакции двигателя при активации
каждой функции изложено ниже.

Функции

52



03:02-01

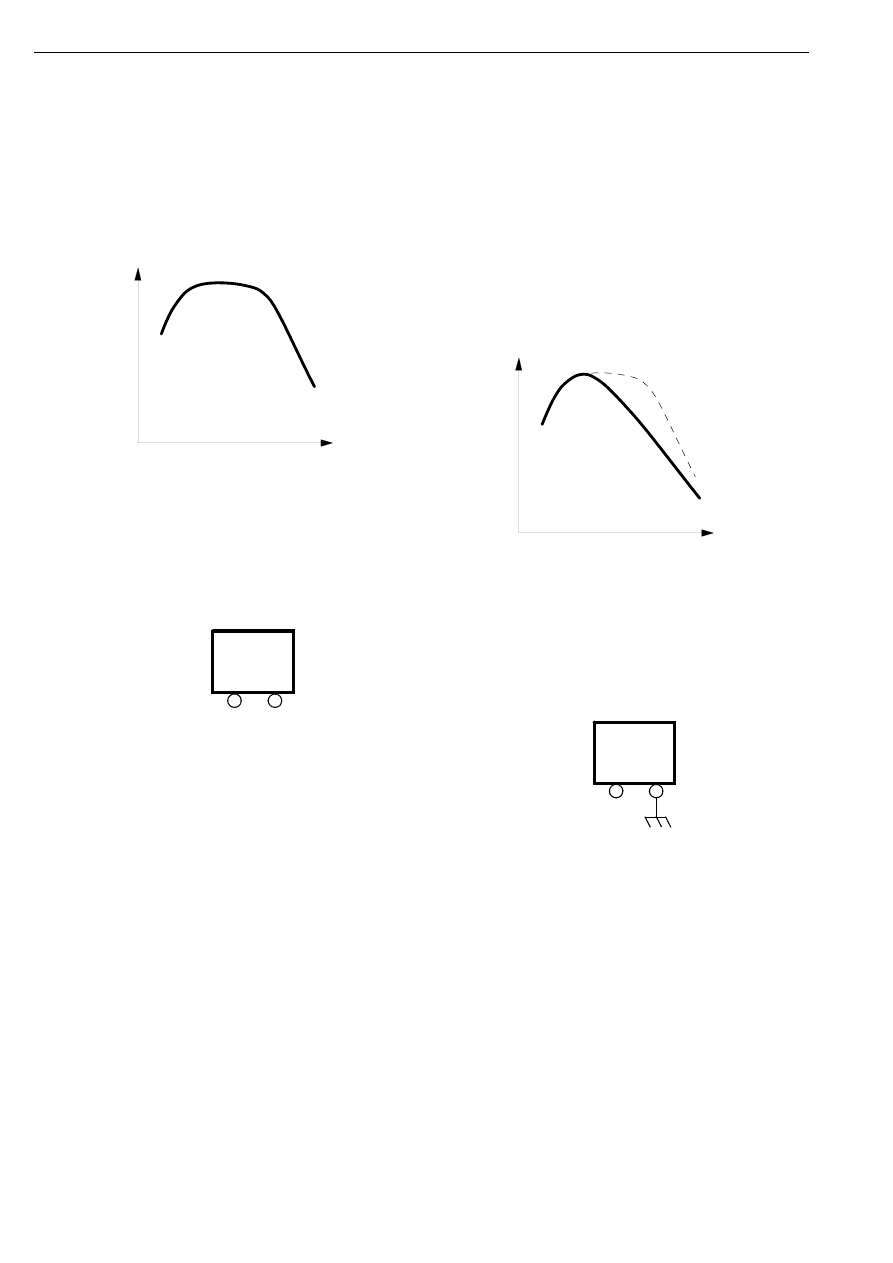

Без ограничения крутящего момента
(режим 0)

При включении функции Без ограничения
крутящего момента, кривая крутящего
момента протекает нормально — никаких
ограничений не активировано.

Двигатель работает по внешней
характеристике крутящего момента без
ограничения (0)' при этом клеммы 34 и 35
блока управления EDC не соединены с
"массой".

Nm

r/min

1

0

7 4

60

34

35

EDC

11

8 2

2

5

Ограничение крутящего момента 1
(режим 1)

При активации функции Ограничение
крутящего момента -1 кривая
характеристики крутящего момента
двигателя имеет ярко выраженный пик.
Подобная характеристика крутящего
момента может дать ощущение возрастания
тягового усилия на колесах автомобиля при
падении оборотов двигателя, например, при
преодолении подъема.

Двигатель работает в режиме играничения
крутящего моноента 1 (режим 1) при
соединенной с «массой» клеммой 35 и не
соединенной с «массой» клеммой0340 блока
управления EDC.

Nm

r/min

107

461

34

35

EDC

11

8 226
