Вспомогательное оборудование грузовиков Scania. Руководство - часть 45

19:04-01

ã

3

Общие
рекомендации

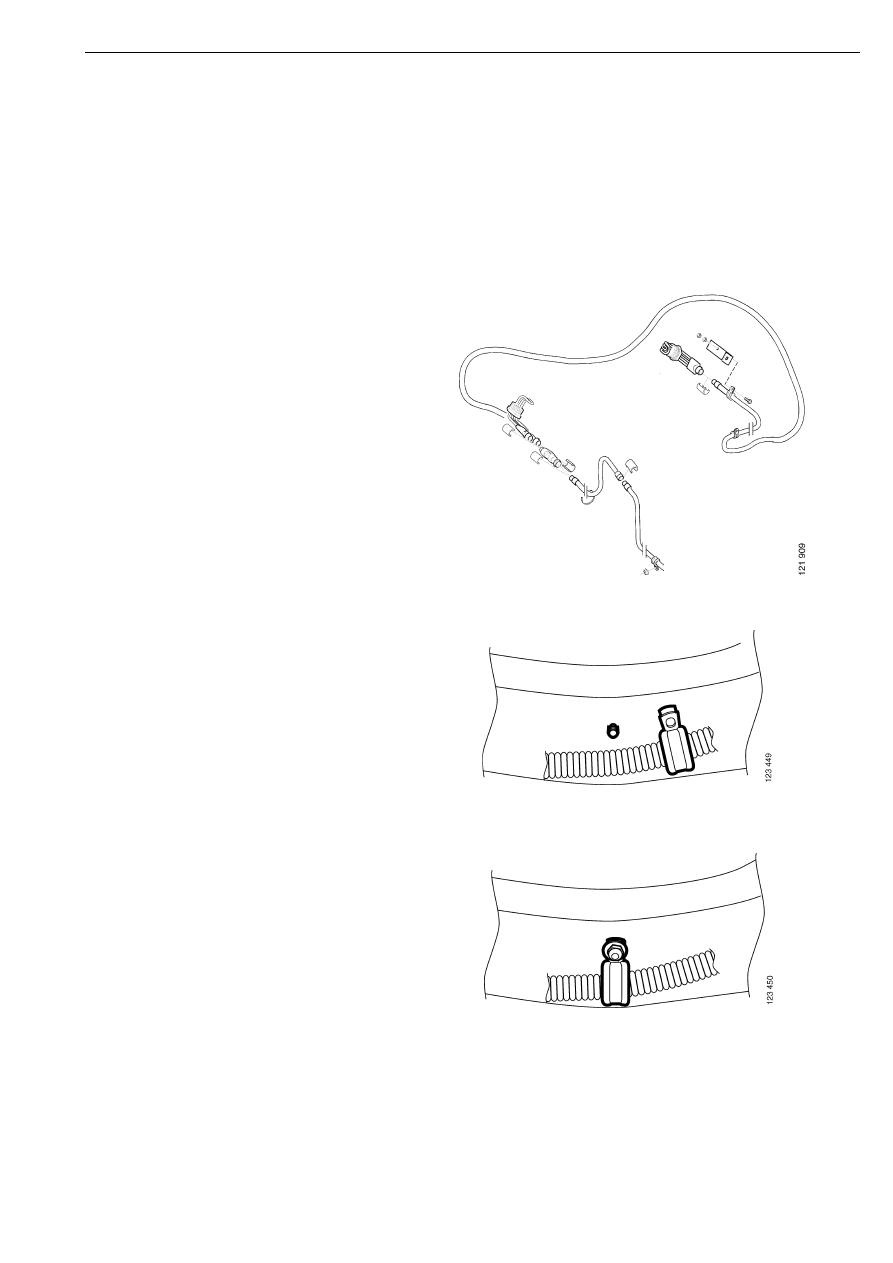

В зависимости от типа кабины и модели
двигателя, установленных на автомобиле,
для монтажа кабелей требуется
различное количество деталей из
базового монтажного комплекта.
Поэтому некоторая часть деталей,
например хомутов или болтов, может
оказаться лишней. Следуйте инструкции
по монтажу, применительно к конкретной
спецификации автомобиля. Надежно
закрепите электрические кабели, чтобы
исключить их перетирание.

На некоторых кабинах предусмотрены
шпильки, приваренные к нижним
элементам каркаса. Используйте эти
шпильки для крепления кабеля отопителя
кабины с помощью специальных гаек и
хомутов с резиновой прокладкой. При
отсутствии на кабине шпилек необходимо
просверлить отверстия и закрепить
хомуты с резиновой прокладкой
самонарезающими винтами.

Общие рекомендации

4

ã

19:04-01

Кабина типа R/P

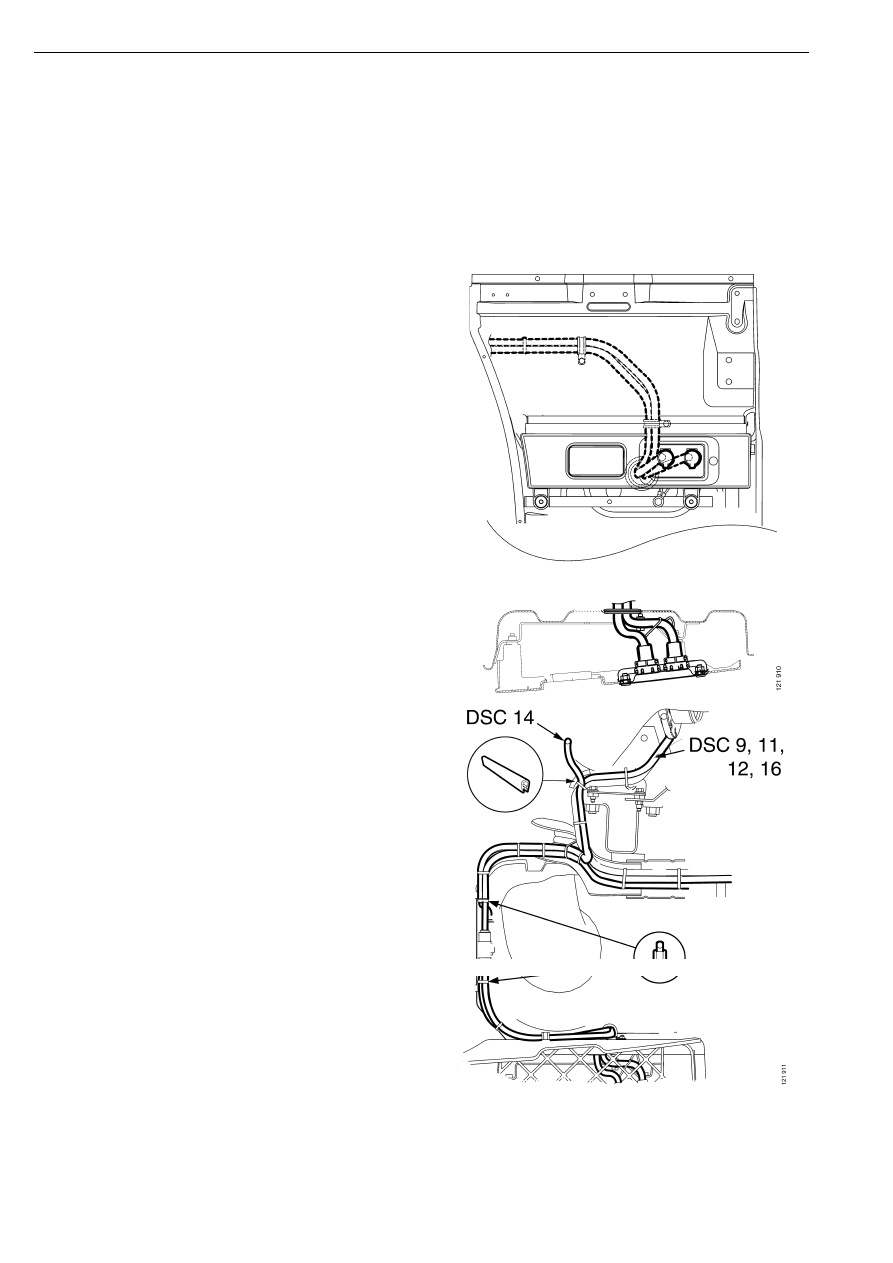

Прокладка кабелей в нише правой
подножки, кабина типа R и P.

Прикрепите розетки кабелей
к монтажной пластине и установите
новую пластиковую панель ниши
подножки.

Прокладка кабелей за нишей подножки
в обход корпуса воздухоочистителя.
Проложите кабель подогревателя
двигателя поверх лонжерона рамы и
направьте его к двигателю. Проложите
кабель отопителя кабины вместе
с имеющимся жгутом кабелей вдоль
лонжерона рамы к передней опоре
кабины.

Примечание: Во избежание перетирания
закрепите кабель хомутами.

Кабели питания от внешнего источника электроэнергии

19:04-01

ã

5

Кабина типа Т

Снимите панель вспомогательной
подножки.

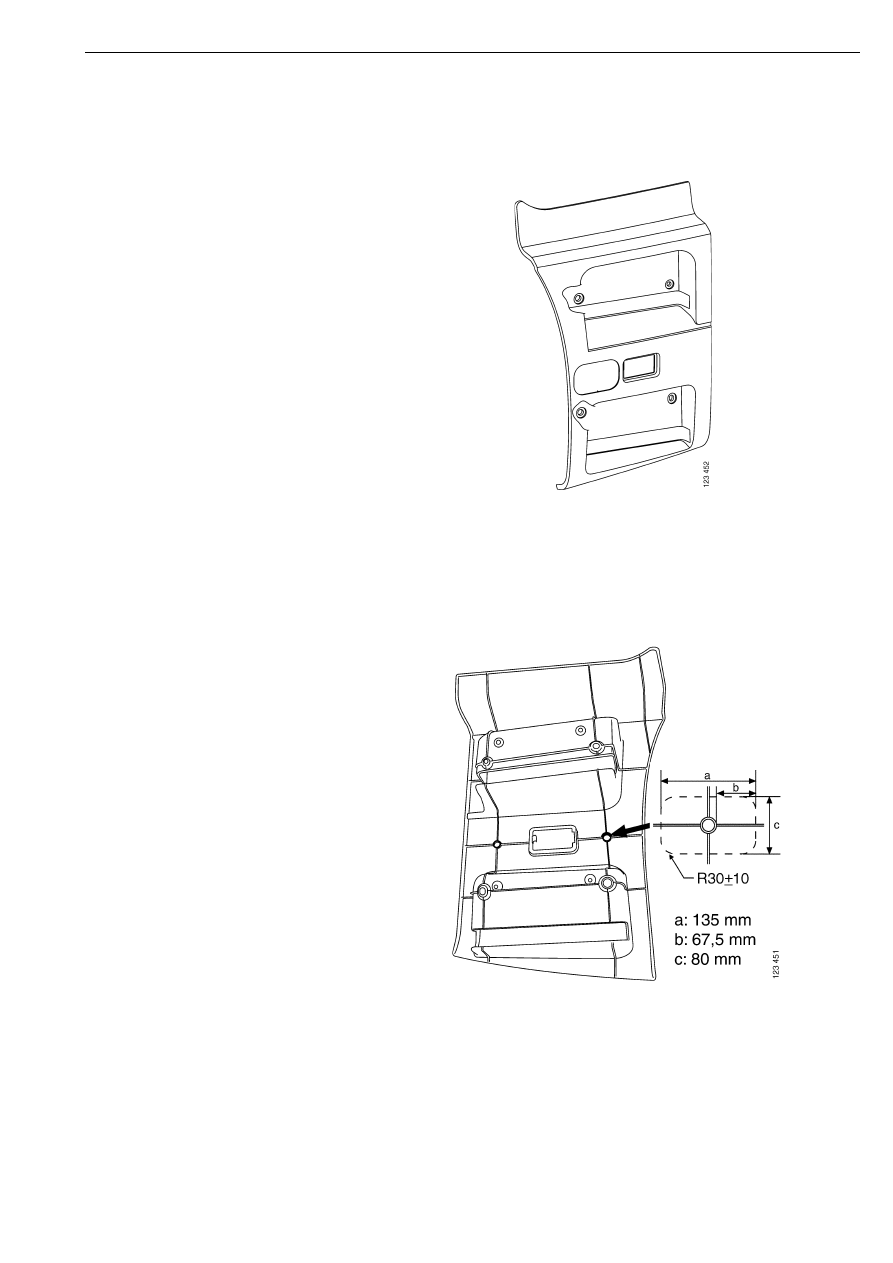

На внутренней стороне панели
выполните разметку отверстия
в соответствии с размерами,
приведенными на рисунке. Выпилите
лобзиком отверстие по контуру.

Примечание: Во избежание плавления
пластика панели в зоне полотна лобзика
используйте малую скорость резания.

Кабели питания от внешнего источника электроэнергии

6

ã

19:04-01

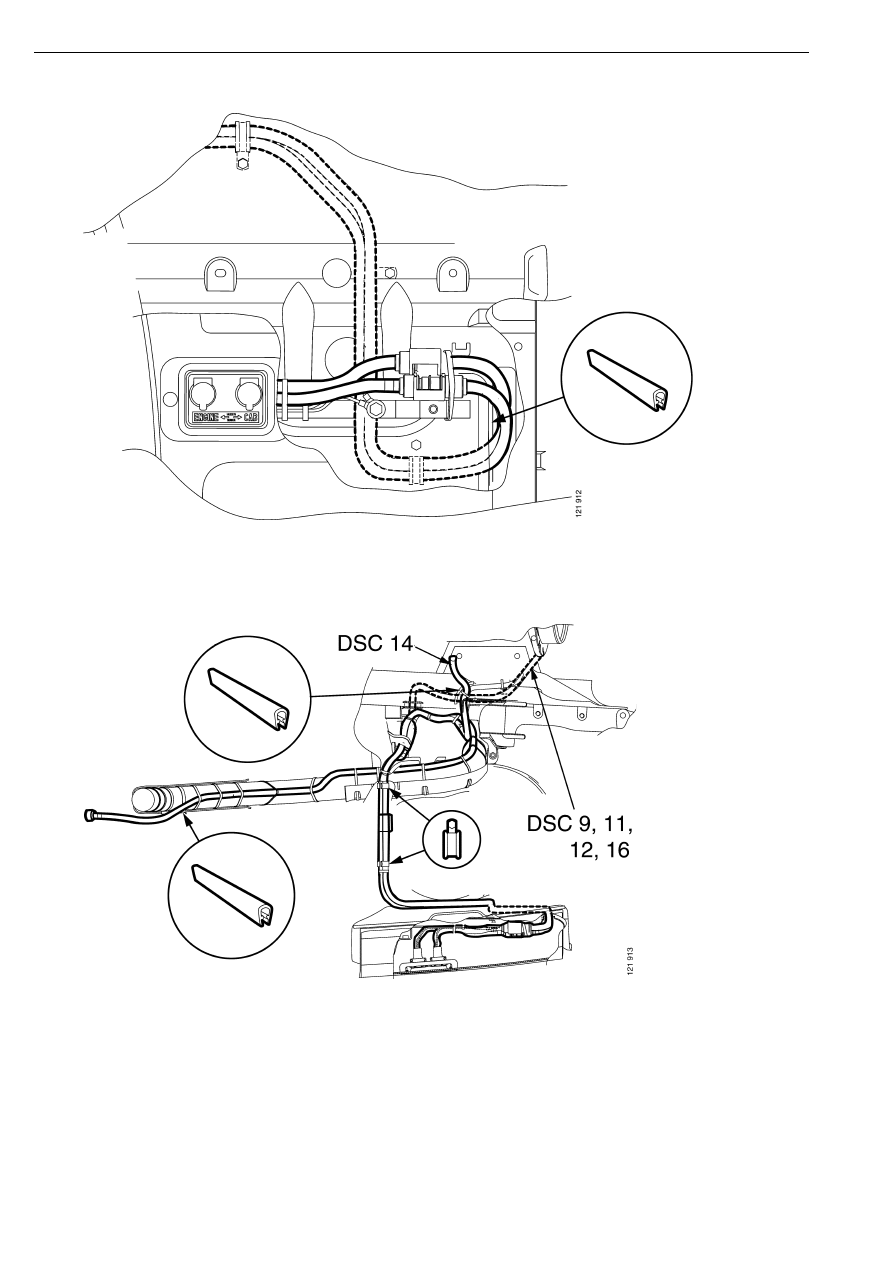

Прокладка кабеля в нише правой вспомогательной подножки, кабина типа Т.

Прокладка кабелей за нишей вспомогательной подножки в обход корпуса
воздухоочистителя. Проложите кабель подогревателя двигателя поверх лонжерона
рамы и направьте его к двигателю. Проложите кабель отопителя кабины вместе
с имеющимся жгутом кабелей вдоль лонжерона рамы к передней опоре кабины.

Кабели питания от внешнего источника электроэнергии
