14
ã
19:03-15

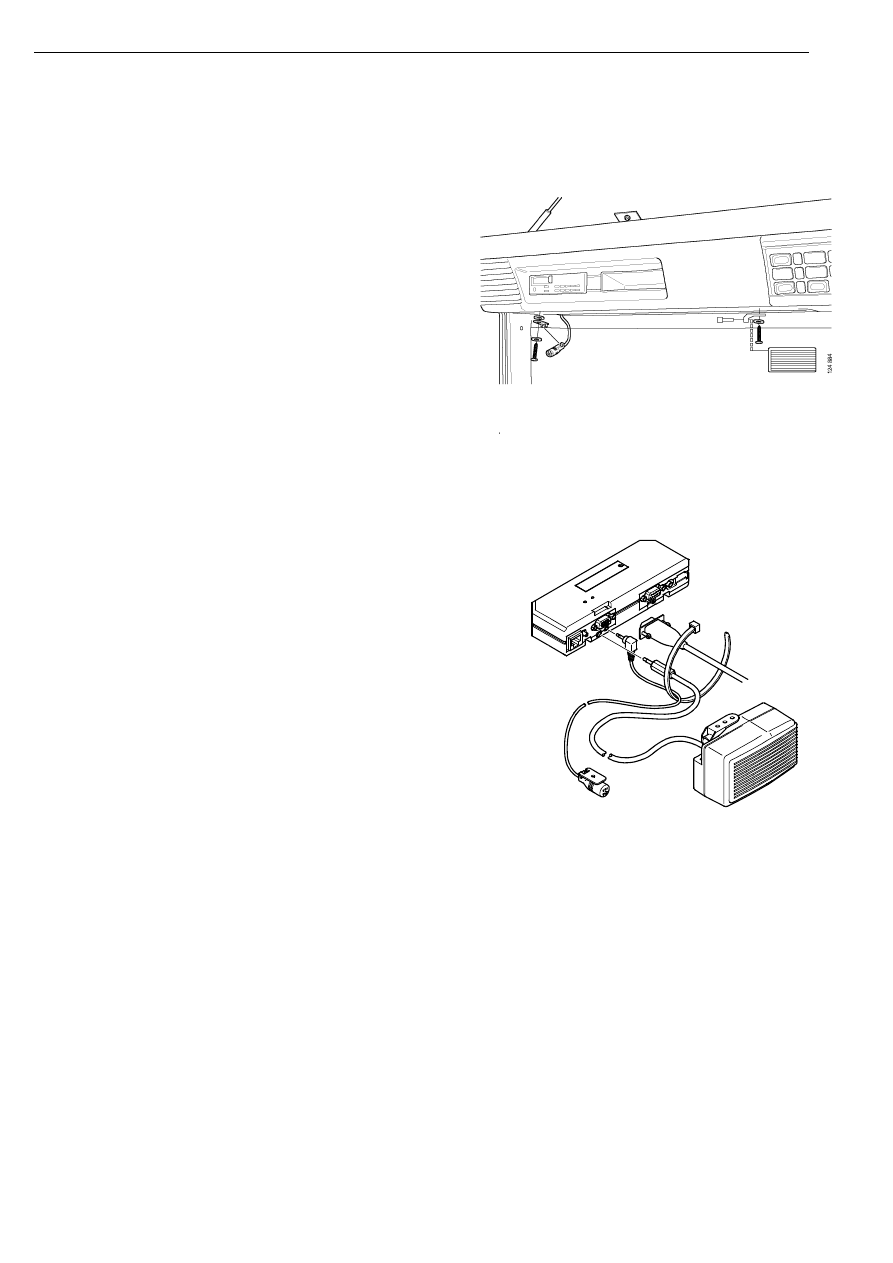

Монтаж громкоговорителя
и микрофона
Примечание: Автомобили, оборудованные
автомагнитолой: установите только
микрофон.
1
Снимите центральную панель, для того
чтобы облегчить прокладку кабелей.
2
Снимите панель с автомагнитолой.
3
Проложите кабели микрофона и
громкоговорителя через верхнюю полку
к блоку GPS/GSM и подключите кабели к
соответствующим разъемам блока.
4
Установите на место центральную
панель.
5
Снимите громкоговоритель и микрофон
со своих кронштейнов.
6
Вставьте винт в кронштейн микрофона.
Между головкой винта и кронштейном
установите шайбу.
7
Установите в верхнюю полку панель с
автомагнитолой и закрепите ее
центральным винтом.
8
Установите кронштейны микрофона и
громкоговорителя одновременно с
установкой винтов крепления панели с
автомагнитолой, см. рис.
9
Нажмите и вставьте микрофон в
кронштейн.
10 Установите в кронштейн
громкоговоритель.
12
55
18
Монтаж
