Техническое описание



18-05-02



11

Изменение времени включения


Если необходимость во включении обогревателя в
запрограммированное время отсутствует, следует
выполнить следующие операции:


•

Выполнить инструкции, указанные в разделе
"Установка времени включения".

В пункте 4 изменить On (вкл.) на Off (выкл.)
нажатием клавиши (1).




Проверка запрограммированного
времени включения



•

Выполнить инструкции, указанные в разделе
"Установка времени включения".

Игнорировать пункт 3, если необходимо проверить
время включения без его изменения.




Запрограммированное время
включения


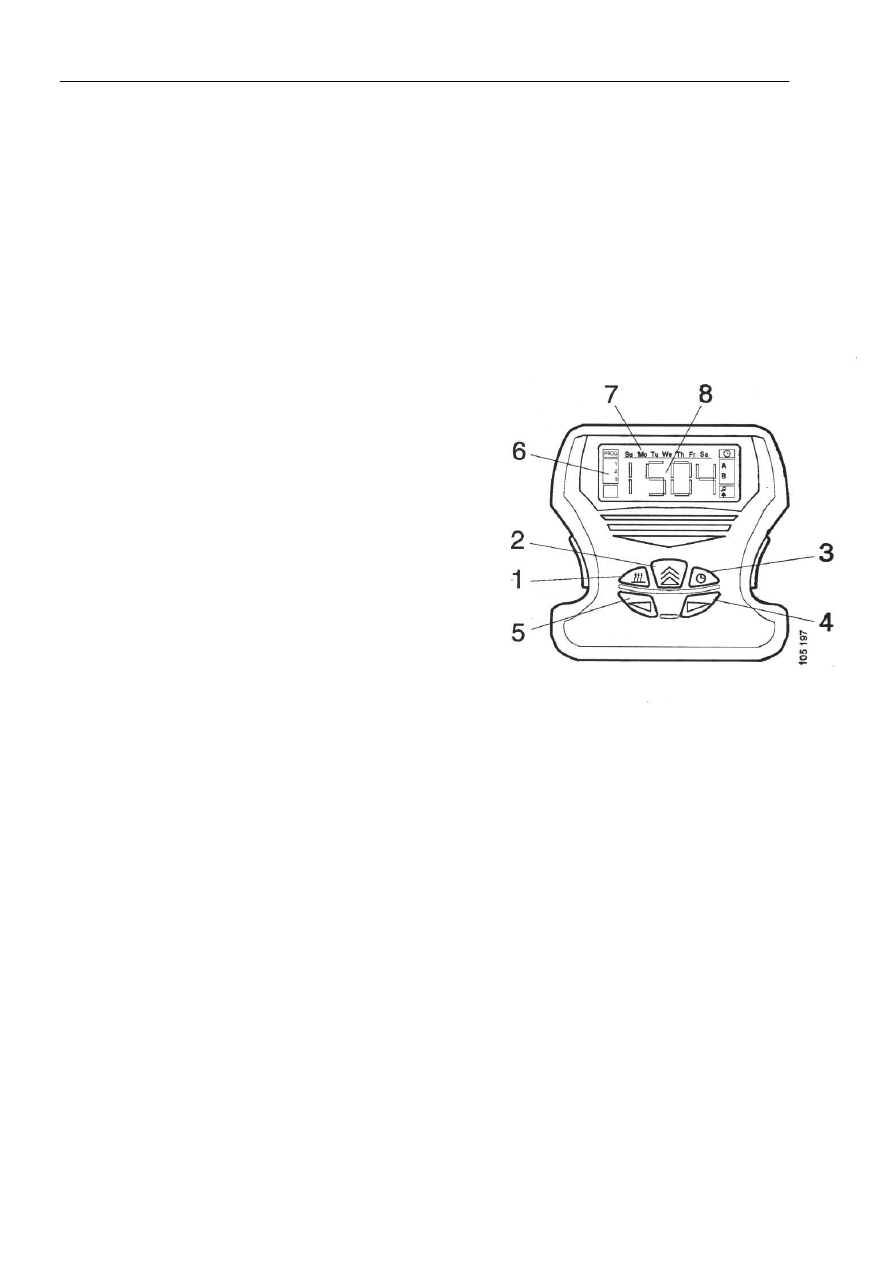

При использование функции часов блока СТТ
возможно считывание следующего времени включения
обогревателя, запрограммированного на текущий день.

Время включения 1, 2 или 3 отмечается точкой в левом
углу дисплея (6). По истечении одного времени
включения точкой отмечается следующее время
включения на текущий день и т.д.

Для появления точки время включения должно быть
активировано, т.е. оно должно быть в положении On
(вкл.).


Техническое описание



18-05-02



12

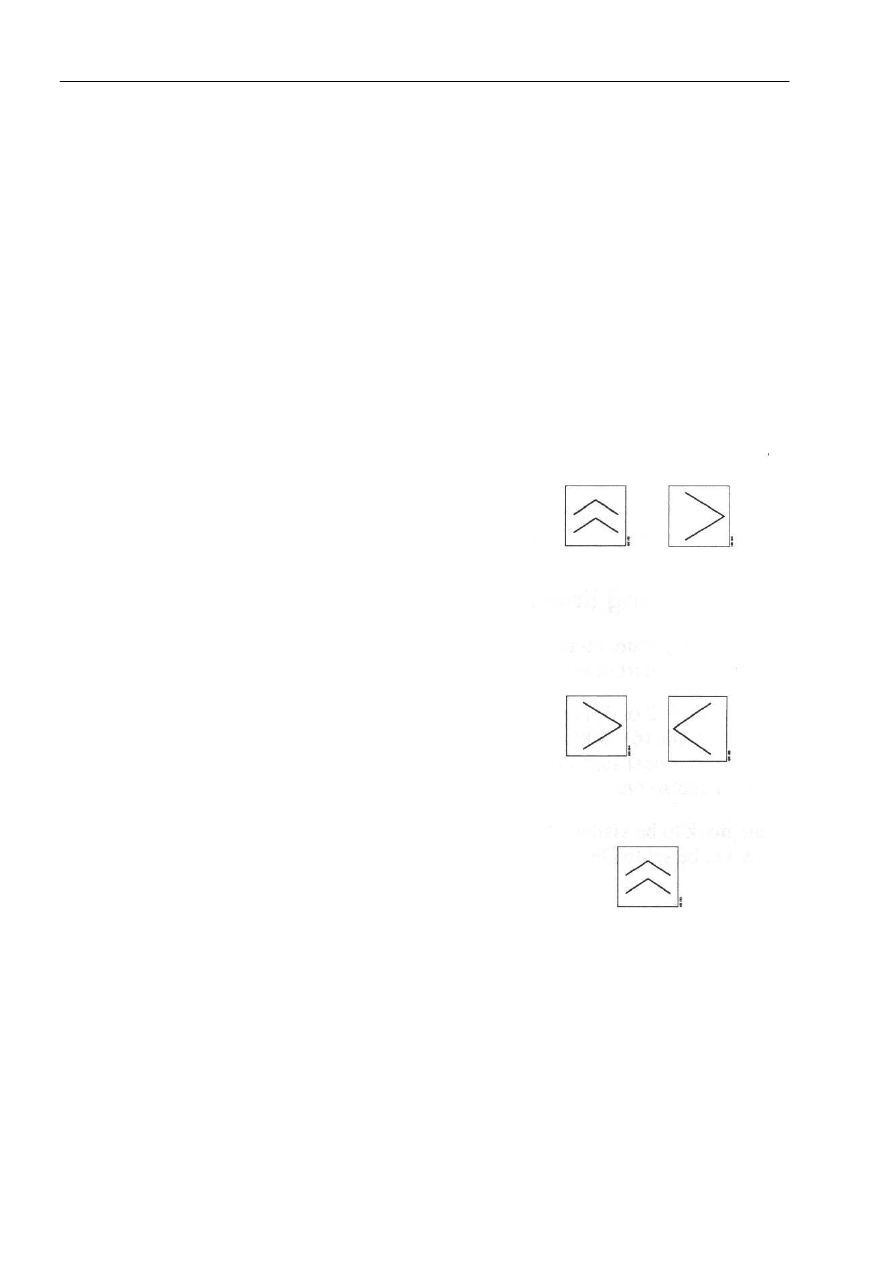

Время работы



Установка времени работы


При включении обогревателя с помощью таймера
режима работы может задаваться в диапазоне от 30
минут до 8 часов с интервалами в 30 минут.
Рекомендованное время работы равно 2 часам. Будучи
установленным, время работы относится ко всем
запрограммированным параметрам времени
включения.



Изменение времени работы осуществляется
следующим образом:

1

Нажать селекторную клавишу и клавишу "вперед"
одновременно как минимум на 2 секунды.
Текущее время работы появится на дисплее.








2

Изменить время работы, используя клавишу
"вперед" или "назад".






3

Подтвердить нажатием селекторной клавиши, как
минимум, на 2 секунды.






Техническое описание



18-05-02



13

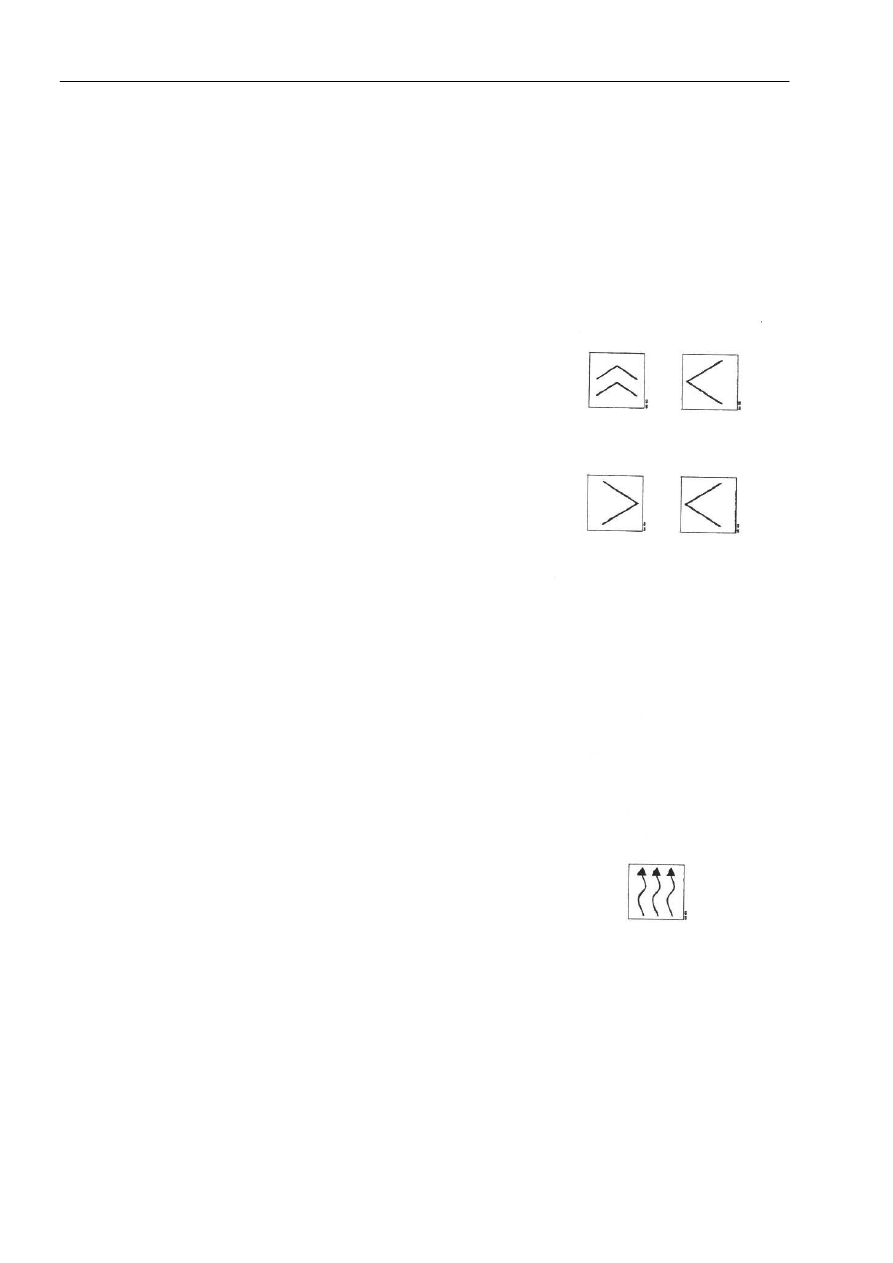

Регулировка температуры


Блок СТТ должен находиться в приемной панели в
процессе регулировки температуры.

Шкала температуры разделена на 15 ступеней,
нормальное положение соответствует ступени 6.




1

Изменить установку температурных параметров
путем одновременного нажатия селекторной
клавиши и клавиши "назад".





2

Отрегулировать температуру нажатием клавиши
"вперед" или клавиши "назад".





Ручное включение
обогревателя


Для работы ручного режима включения обогревателя
блок СТТ должен быть подсоединен к автомобилю.

Примечание: Следует помнить, что при ручном
включении обогревателя ограничение его времени
работы отсутствует. Обогреватель продолжает работать
до момента выключения.

1

Обогреватель включается вручную путем нажатия
клавиши обогрева.


2

Символ "обогрев" появляется на дисплее и надпись
НЕАТ (обогрев) начинает мигать.


3

Выключение обогревателя осуществляется
нажатием клавиши обогрева, как минимум, на 2
секунды.





Техническое описание



18-05-02



14

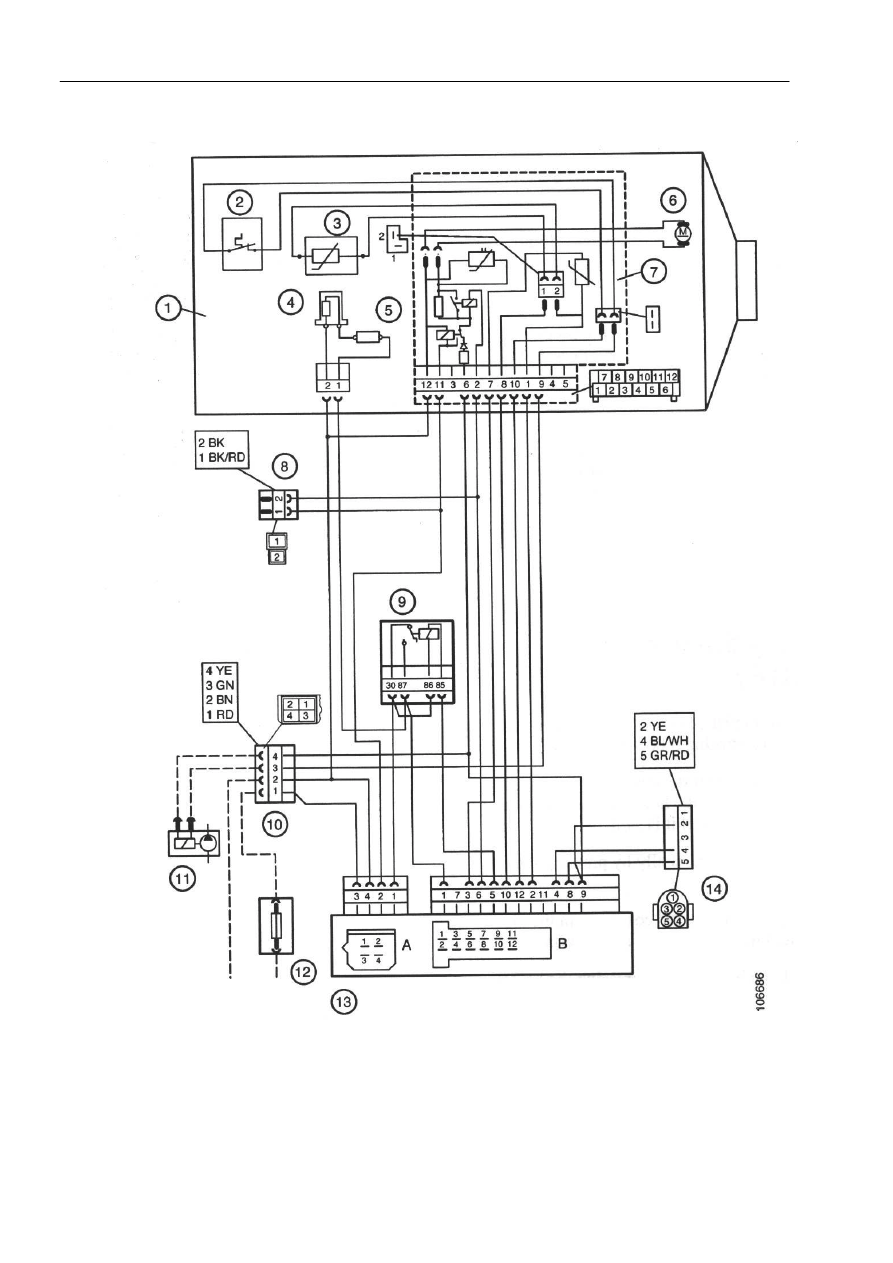

Монтажная схема обогревателя D1LC











































1

Обогреватель D1LC

2

Устройство защиты от перегрева

3

Устройство контроля горения

4

Калильная свеча

5

Резистор калильной свечи

6

Электродвигатель горелки

7

Монтажная плата с температурным
датчиком и регулятором скорости

8

Разъём С255

9

Реле калильной свечи

10  Разъём С254
11  Топливный дозировочный насос
12  Плавкий предохранитель 34, 30А
13  Блок управления
14   Разъём С403, соединение с блоком СТТ
