Кабина грузовиков Scania. Руководство - часть 131





1 710 212



18:05-02





Выпуск 1

 ru












Обогреватель D1LC (Eberspacher






Руководство по ремонту















Техническое описание и руководство по ремонту:

Смотри буклет, озаглавленный "Обогреватель D1LC, 19-93 09 27 GT",

который приведен в заводской инструкции 3 серии




Установка обогревателя:

Смотри буклет, озаглавленный "Обогреватель D1LC,

19:04-03"




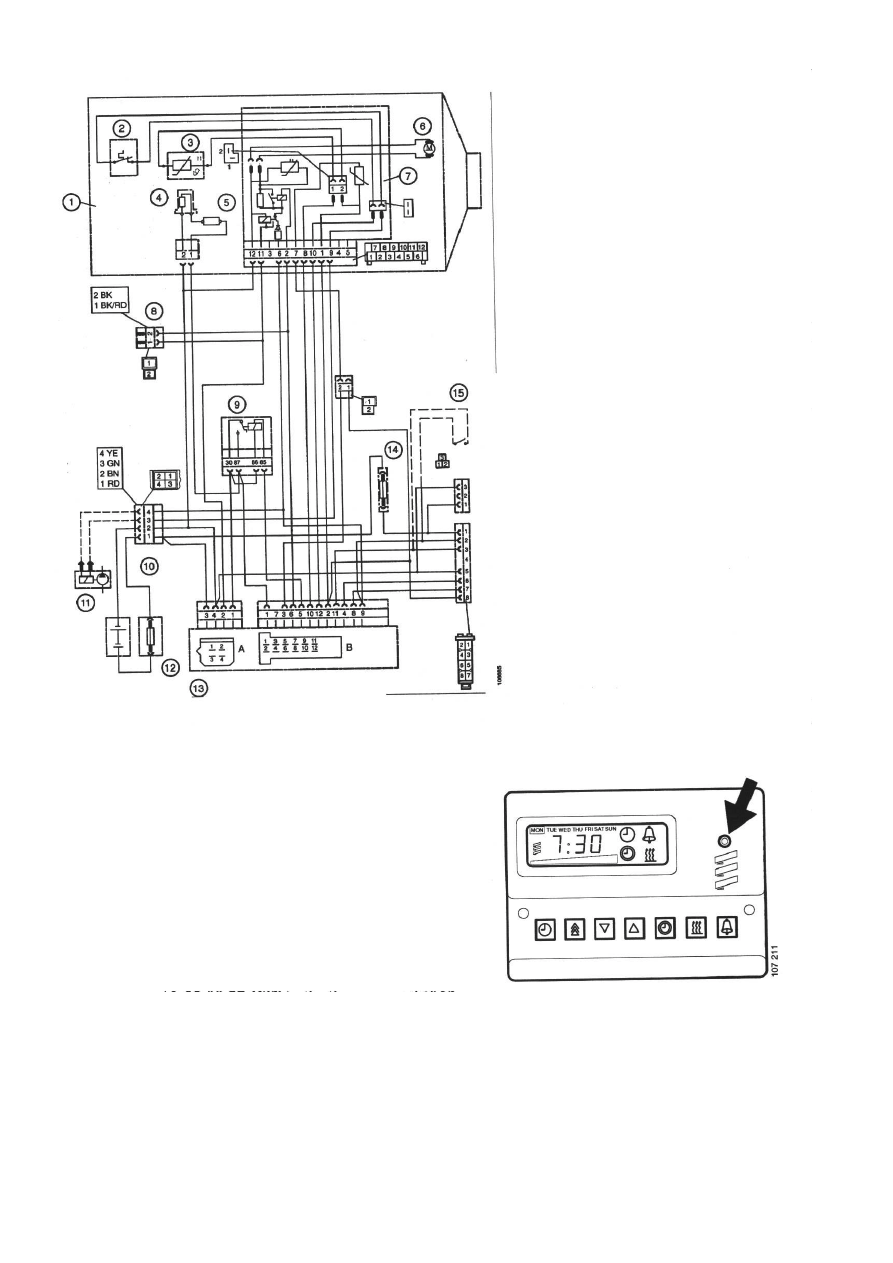

Монтажная схема:

Смотри схему соединений 16:04-16

18:05-02





Обогреватель D1LC

Устройство защиты от перегрева

Устройство контроля горения

Калильная свеча

Резистор калильной свечи

Электродвигатель горелки

Монтажная плата с
температурным датчиком и
регулятором скорости

Разъём С255

Реле калильной свечи

10  Разъём С254
11  Топливный дозировочный насос
12  Плавкий предохранитель 34, 30 А
13  Блок управления
14  Плавкий предохранитель
15  Переключатель для считывания

кодов неисправностей (подсоединен
для тестирования)
















Функциональная проверка и проверка на помехозащищенность





Подсоединить подпружиненный переключатель
между штырями 9 и 11 соединения В блока
управления. Блок управления располагается рядом
с обогревателем под задней центральной панелью.




Замкнуть переключатель как минимум на 2
секунды, а затем разомкнуть его.



Дисплей системы диагностики

Считать мигающий код  на блоке управления.
Перечень кодов неисправностей дан в буклете,
озаглавленном "Обогреватель D1LC, 19-93 09 27
GT", который приведен в заводском руководстве 3
серии.

1 710 124



18:05-02





Буклет-дополнение 1

ru








СТТ

Блок управления для вспомогательного

обогревателя

D1LC



Техническое описание и перечень кодов неисправностей





















Оглавление



18-05-02



Оглавление



Техническое описание

Общие сведения ....................................................... 3

Общий вид ................................................................ 4

Краткое описание..................................................... 5

Включение/выключение подсветки ....................... 6

Установка.................................................................. 6

Установка будильника............................................. 7

Включение и выключение будильника.................. 8

Режим автоматического отключения "Sleep in".... 9

Автоматическое включение обогревателя........... 10

Время работы.......................................................... 12

Регулировка температуры ..................................... 13

Ручное включение обогревателя .......................... 13

Монтажные схемы ................................................. 14



Диагностика неисправностей

Подготовительные операции ................................ 15

Коды неисправностей ............................................ 15

Методика выявления неисправностей .................16
