Регулировка температуры


Блок СТТ должен находиться в приемной панели.

Шкала температуры разделена на 15 ступеней,
нормальное положение соответствует ступени 6.




1

Изменить установку температурных параметров
путем одновременного нажатия селекторной
клавиши и клавиши "назад".





2

Отрегулировать температуру нажатием клавиши
"вперед" или клавиши "назад".









Ручное включение
обогревателя


Для работы ручного режима включения обогревателя
блок СТТ должен быть подсоединен к автомобилю.

Примечание: Следует помнить, что при ручном
включении обогревателя ограничение его времени
работы отсутствует. Обогреватель продолжает работать
до момента выключения.

1

Обогреватель включается вручную путем нажатия
клавиши обогрева.


2

Символ "обогрев" появляется на дисплее и надпись
НЕАТ (обогрев) начинает мигать.


3

Выключение обогревателя осуществляется
нажатием клавиши обогрева, как минимум, на 2
секунды.





Техническое описание



18:05-01



14




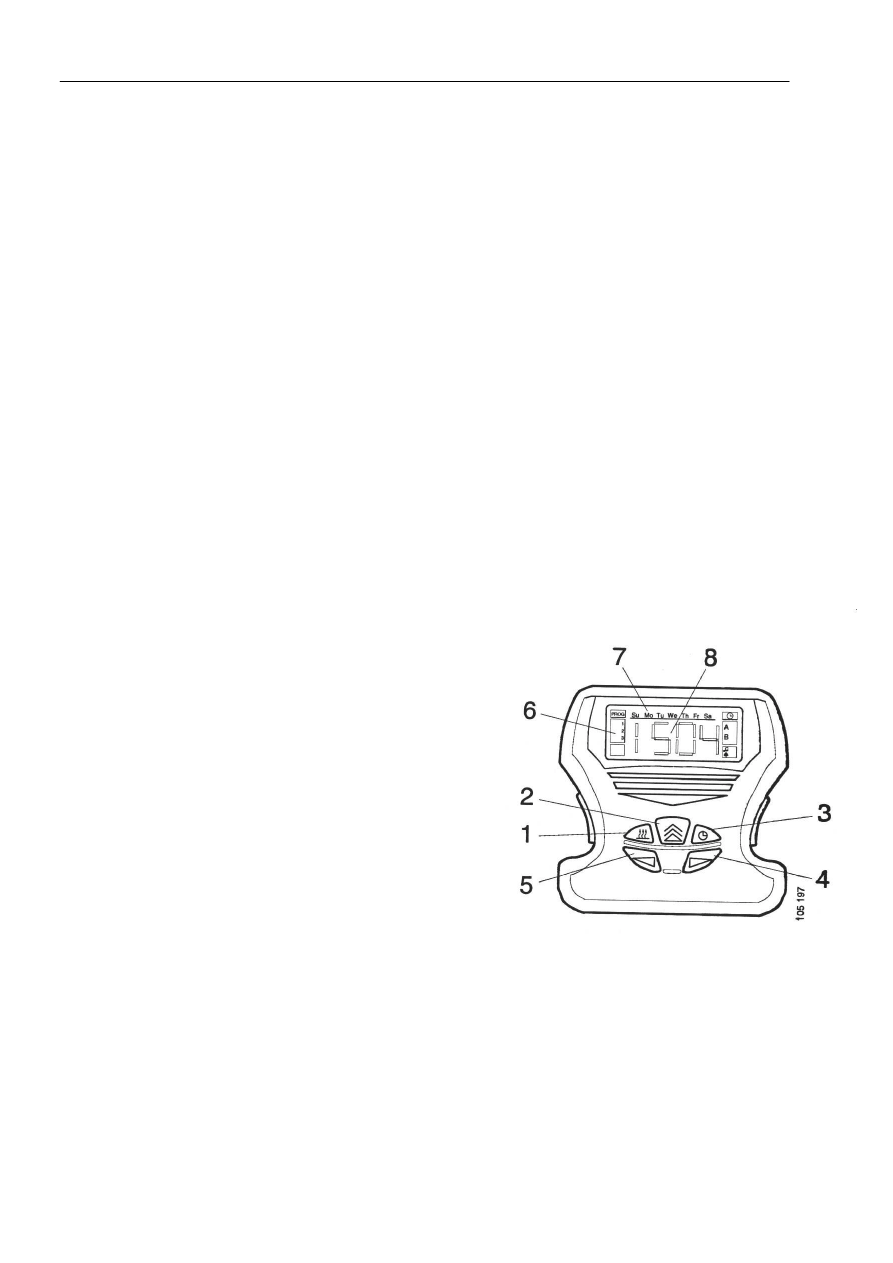

Диагностика неисправностей



18:05-01



15

Коды неисправностей





Подготовительные операции


До выявления неисправностей обогревателя необходимо осуществить несколько простых
проверок.

1

Проверить целостность плавкого предохранителя 34 обогревателя и плавкого предохранителя
41 блока СТТ.


2

Проверить подключение заземления к соединению В4 блока управления.


3

Нажать клавишу (1) на блоке СТТ для включения обогревателя. Убедиться в наличии
напряжения между блоком СТТ и соединением В3 блока управления.


4

Замерить сопротивление устройства защиты от перегрева. Исправное устройство защиты от
перегрева должно проводить электричество, когда оно не разомкнуто.




Коды неисправностей


В нормальном режиме работы дисплей переключается с
надписи НЕАТ (обогрев) на текущее время. В случае
неисправности код неисправности также будет
отображаться на дисплее, который после этого начнет
переключаться между надписью НЕАТ (обогрев), кодом
неисправности и текущим временем. При наличии
нескольких кодов неисправностей первый из них
должен быть устранен прежде, чем регистрация
следующего станет возможной.

Перечень кодов неисправностей в скобках содержит
коды неисправностей для выявления сбоев в работе с
помощью лампы системы диагностики.



Стирание кодов неисправностей


Для стирания кода неисправности нажать клавишу (2)
на блоке СТТ.


ВНИМАНИЕ! При парковке автомобиля в закрытом помещение, например, в гараже,
запрещается использовать обогреватель, если его выпускной трубопровод
не подсоединен к вытяжке.


Диагностика неисправностей



18:05-01



16



Коды неисправностей




Код
неисправности:

Неисправность: Низкое напряжение батарейки блока СТТ.

bAT

Причина: Напряжение батарейки менее 6,2 В.




Примечание: Блок снабжен встроенной батарейкой, позволяющей
осуществлять его эксплуатацию, когда блок снят с автомобиля. Когда
батарейка вырабатывает свой ресурс, дисплей затухает.




Способ устранения: Заменить батарейку в таймере.







Код
неисправности:

Неисправность: Низкое напряжение батарейки блока СТТ.

ЕbAT

Причина: Напряжение батарейки менее 6,1 В.




Примечание: Блок снабжен встроенной батарейкой, позволяющей
осуществлять его эксплуатацию, когда блок снят с автомобиля. Когда
батарейка вырабатывает свой ресурс, дисплей затухает.




Способ устранения: Заменить батарейку в таймере.






Код
неисправности:

Неисправность: Неправильное напряжение на входе системы
диагностики.


Е 05

Причина: Напряжение от обогревателя находится в диапазоне 1,5 - 2,5
В.




Примечание: Напряжение на входе системы диагностики должно быть
менее 1,5 В или более 2,5 В. Код неисправности отображается на
дисплее, только если напряжение находится между двумя этими
значениями. Это не влияет на функционирование блока.
