Руководство по ремонту



18:02-03



9

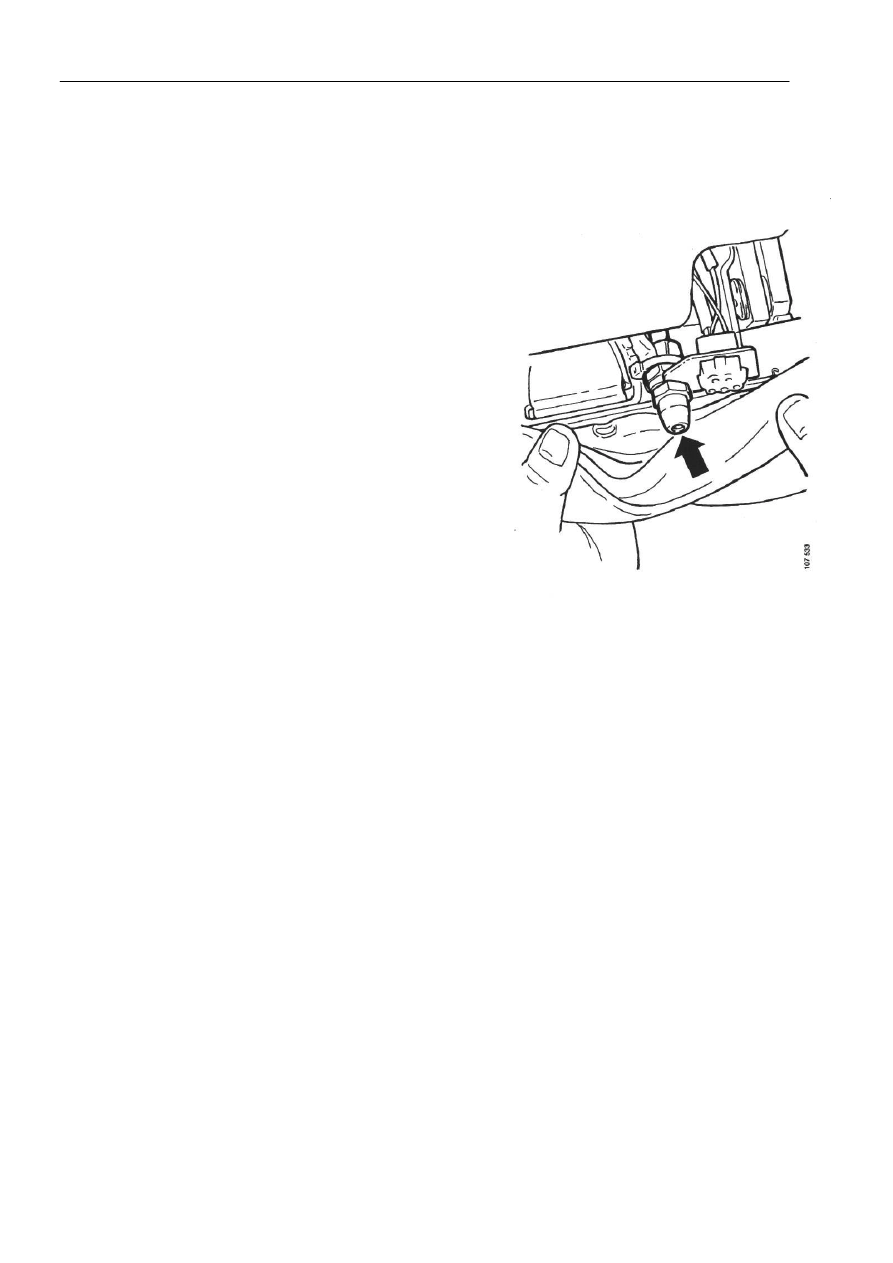

Установка кресла


Отсоединить верхнюю часть защитного чехла от задней части кресла.

11  Снять и заменить верхний воздушный штуцер.

12  Установить  защитный чехол.











13  Положить сиденье на его спинку.

14  Разъединить штырьевой узел кресла и повернуть

рычаг ограничения конечного положения
приблизительно на четверть оборота, одновременно
с этим нажимая на него. Теперь соединение
штырьевого узла кресла невозможно.


15  Вернуть кресло в нормальное положение,

приболтить его на место и подключить воздушные
и электрические соединения.


16  Проверить функционирование пневматического

оборудования кресла.


17  Поднять кресло в максимальное верхнее

положение.


18  Вытянуть рычаг ограничения конечного положения

и повернуть его на четверть оборота. Кресло
должно переместиться в максимальное нижнее
положение при стравливании сжатого воздуха из
пневматической рессоры.











Руководство по ремонту



18:02-03



10









Руководство по ремонту



18:02-03



11

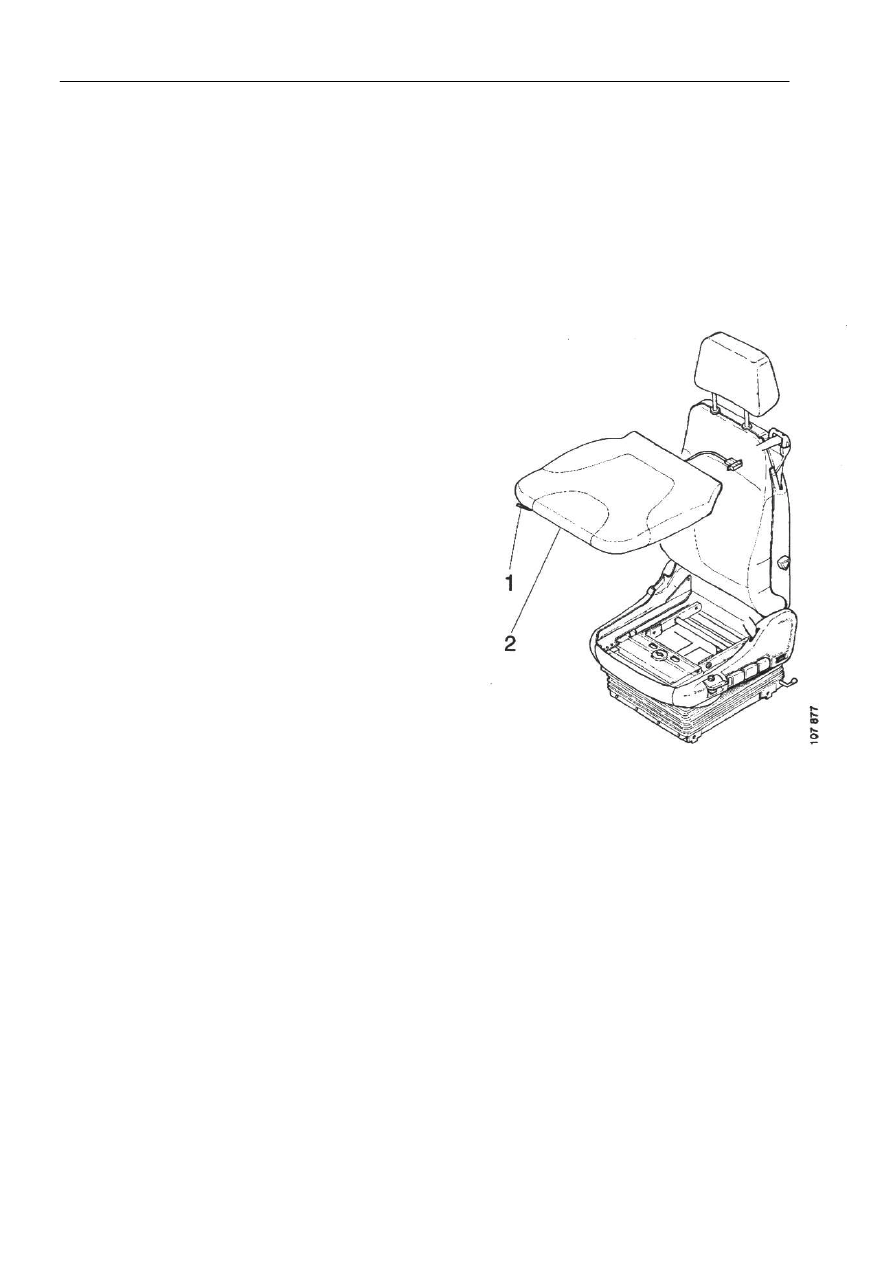

Сиденье кресла


Кресла с регулируемой длиной сиденья.

1

Нажать рычаг регулировки длины сиденья кресла.


2

Переместить сиденье кресла вперед как можно
дальше.


3

Используя отвертку, освободить фиксатор в
передней части сиденья кресла. Снять сиденье
кресла, подняв его за переднюю часть.


4

Если кресло оборудовано электрическим
обогревателем, необходимо сначала отключить
электрический разъем подушки с подогревом.


Кресла с нерегулируемой длиной сиденья.

1

Подвернуть ось фиксатора на сиденье кресла с
помощью отвертки. Ось расположена в том же
месте, что и рычаг регулировки длины на тех
креслах, которые им оборудованы.


2

Снять сиденье кресла, подняв его за переднюю
часть.


3

Если кресло оборудовано электрическим
обогревателем, необходимо сначала отключить
электрический разъем подушки с подогревом.



1

Рычаг регулировки длины сиденья
кресла

2

Фиксатор сиденья кресла (имеется в
наличии не на всех моделях)

















Руководство по ремонту



18:02-03



12

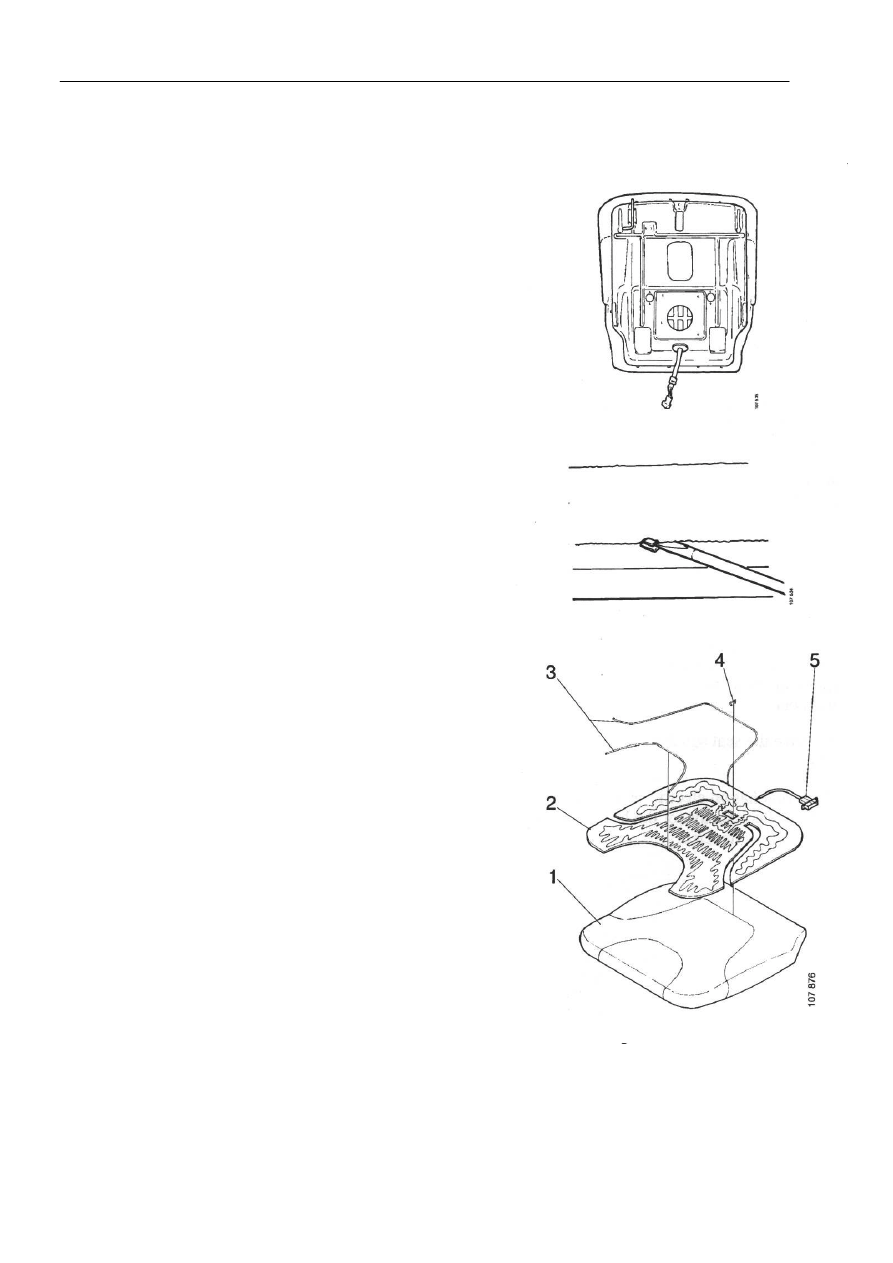

Снятие обивки сиденья кресла


1

Снять сиденье кресла.














2

Перевернуть сиденье кресла нижней стороной
вверх. С помощью отвертки снять зажимы, которые
удерживают на месте обивку.










3

Убедиться в том, что обивка отсоединена по краям.


4

Перевернуть сиденье кресла и осторожно
отсоединить обивку, насколько это позволяет
стальной проволочный каркас и скобки, которые
удерживают ее на месте.


5

Разрезать скобки, которые крепят обивку к
сиденью.


6

Снять обивку.


7

Удалить все обрезки скобок из сиденья.




1

Сиденье кресла

2

Подушка с подогревом

3

Стальной проволочный каркас

4

Скобка

5

Электрический разъем для подушки
с подогревом
