Техническое описание



18:02-03



5



Техническое описание



Регулируемая поясничная опора



Плавная регулировка поясничной опоры осуществляется путем поворота регулятора.



Переключатель обогревателя кресла


Положение I обеспечивает 1/4 полной мощности обогревателя, положение II обеспечивает полную
мощность.


Ограничение положения кресла


Ограничивает перемещение кресла вниз. Функция используется при демонтаже и установке
кресла.


Регулировка амортизатора


Перемещение управляющего устройства вверх обеспечивает более мягкое срабатывание
амортизатора, перемещение управляющего устройства вниз обеспечивает более жесткое
срабатывание амортизатора.


Регулировка спинки кресла


Поднять управляющее устройство для установки спинки кресла под необходимым углом.


Откидывание сиденья кресла


Потянуть управляющее устройство вверх для регулировки угла откидывания сиденья кресла.


Быстрое удаление воздуха



Нажатие управляющего устройства вниз способствует быстрому опусканию кресла.

Нажатие управляющего устройства вверх возвращает кресло на первоначальную высоту.


Регулировка высоты



Поворачивать регулятор по часовой стрелке для подъема кресла, поворачивать регулятор против
часовой стрелки для опускания кресла.



Фиксатор сиденья кресла



Фиксатор предназначен для разблокирования и демонтажа сиденья кресла (только в сиденьях с
регулировкой длины).


Рычаг для регулировки длины сиденья кресла



Нажать рычаг вниз для перемещения сиденья кресла вперед или назад (только в сиденьях с
регулировкой длины).

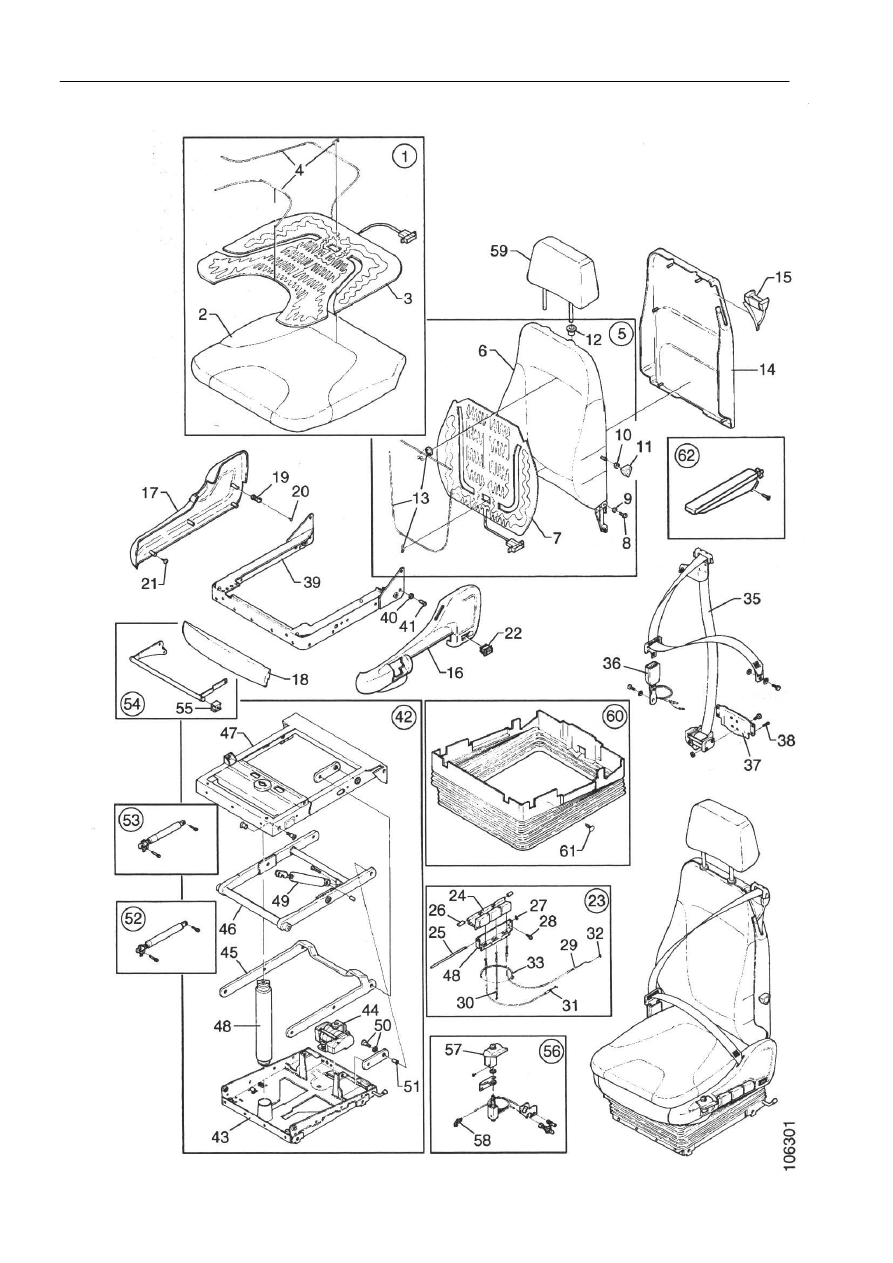

Покомпонентное изображение



18:02-03



6


























Руководство по ремонту



18:02-03



7



Руководство по ремонту




В случае отсутствия инструкций по установке конкретной части необходимо
выполнять инструкции по демонтажу в обратном порядке.

Инструкции, предназначенные для кресла типа В, относятся к демонтажу
частей, если не указано иное.




3

Подушка с подогревом

4

Монтажные детали

5

Спинка кресла

6

Обивка кресла

7

Подушка с подогревом

8

Болт

9

Распорная втулка

10  Шестигранная гайка
11  Регулятор
12  Резиновая втулка
13  Монтажные детали
14  Панель
15  Панель
16  Панель
17  Панель
18  Панель
19  Штифт
20  Болт
21  Болт
22  Переключатель
23  Нажимная кнопка
24  Нажимная кнопка
25  Ось
26  Распорная шайба
27  Пружинная шайба
28  Болт
29  Управляющий тросик
30  Управляющий тросик
31  Управляющий тросик
32  Пружинная шайба
33  Лента
34  Держатель
35  Ремень безопасности
36  Замок ремня безопасности


37  Кронштейн
38  Болт
39  Рама
40  Распорная втулка
41  Болт
42  Рычаг
43  Рама
44  Инерционная катушка
45  Рычаг
46  Рычаг
47  Рама
48  Пневматическая рессора
49  Амортизатор
50  Болт с буртиком
51  Втулка
52  Газовая пружина
53  Газовая пружина
54  Регулятор откидывания
55  Ползун
56  Контрольный клапан
57  Ручка
58  Коленчатый штуцер
59  Подголовник
60  Защитный чехол
61  Заклепка
62  Подлокотник






Руководство по ремонту



18:02-03



8



Демонтаж кресла


1

Установить кресло в максимальное верхнее
положение.


2

Опустить кресло, нажимая и поворачивая рычаг
ограничения конечного положения. Фиксатор
приводится в действие, когда кресло достигает
правильного положения.


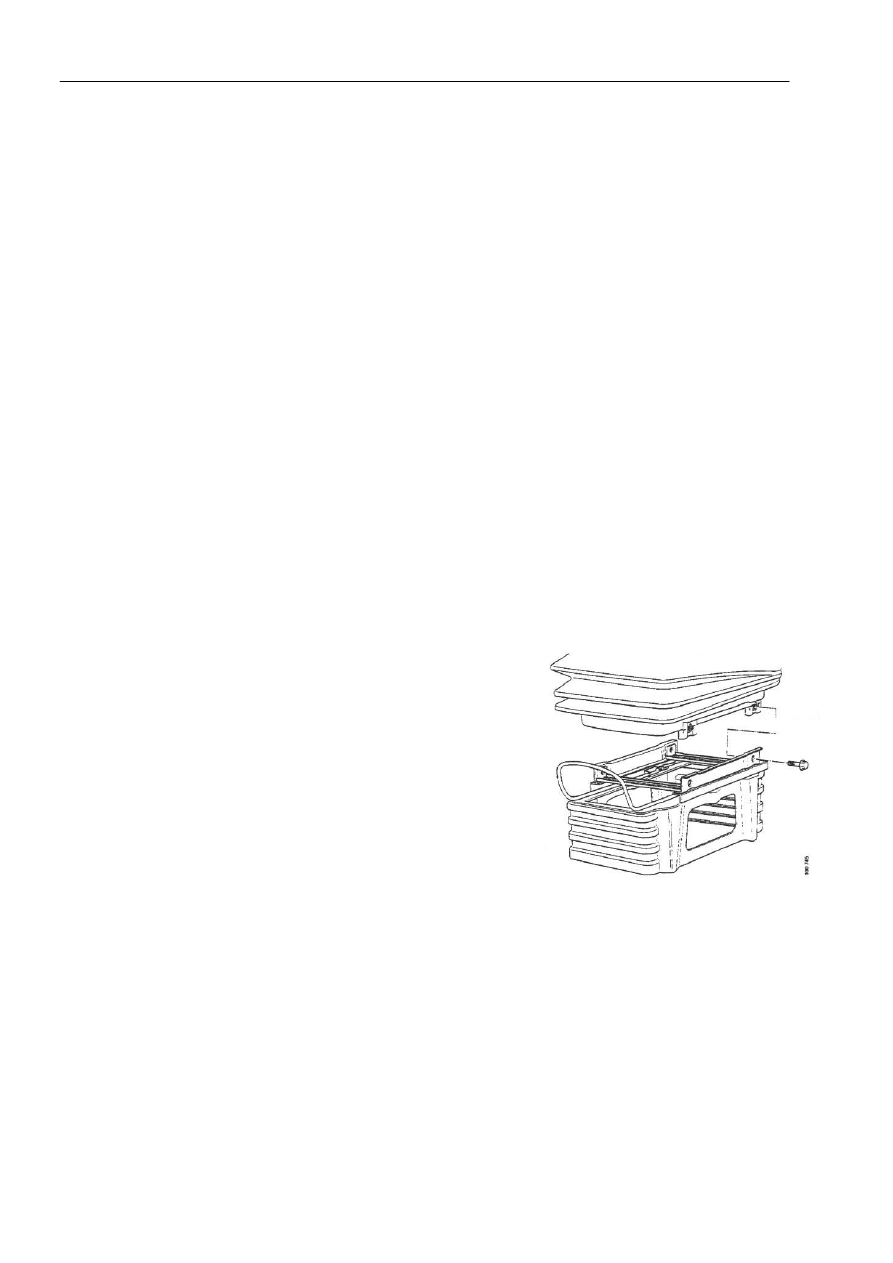

3

В задней части кресла:



•

Отключить электрический разъем.


•

Отсоединить быстроразъемную муфту на
воздушном шланге (спускной шланг).


•

Отсоединить верхний воздушный шланг
(питающий шланг) как можно ближе к креслу и
извлечь два болта, удерживающих кресло на месте.





4

Сдвинуть кресло в ту сторону, где были
расположены болты, и извлечь направляющие
штифты из их отверстий.


5

Извлечь кресло из автомобиля.


6

Положить кресло на его спинку.


7

Разъединить штырьевой узел кресла.


8

Выдвинуть рычаг ограничения конечного
положения и повернуть его примерно на четверть
оборота.


9

Расположить кресло на полу, оперев на несущую
раму.


10  Убедиться в том, что рычаг ограничения конечного

положения не препятствует соединению
штырьевого узла.




ВНИМАНИЕ! Рычаг ограничения конечного
положения не должен находиться во включенном
положении при проведении ремонтных работ на кресле.
