Подвеска кабины





21



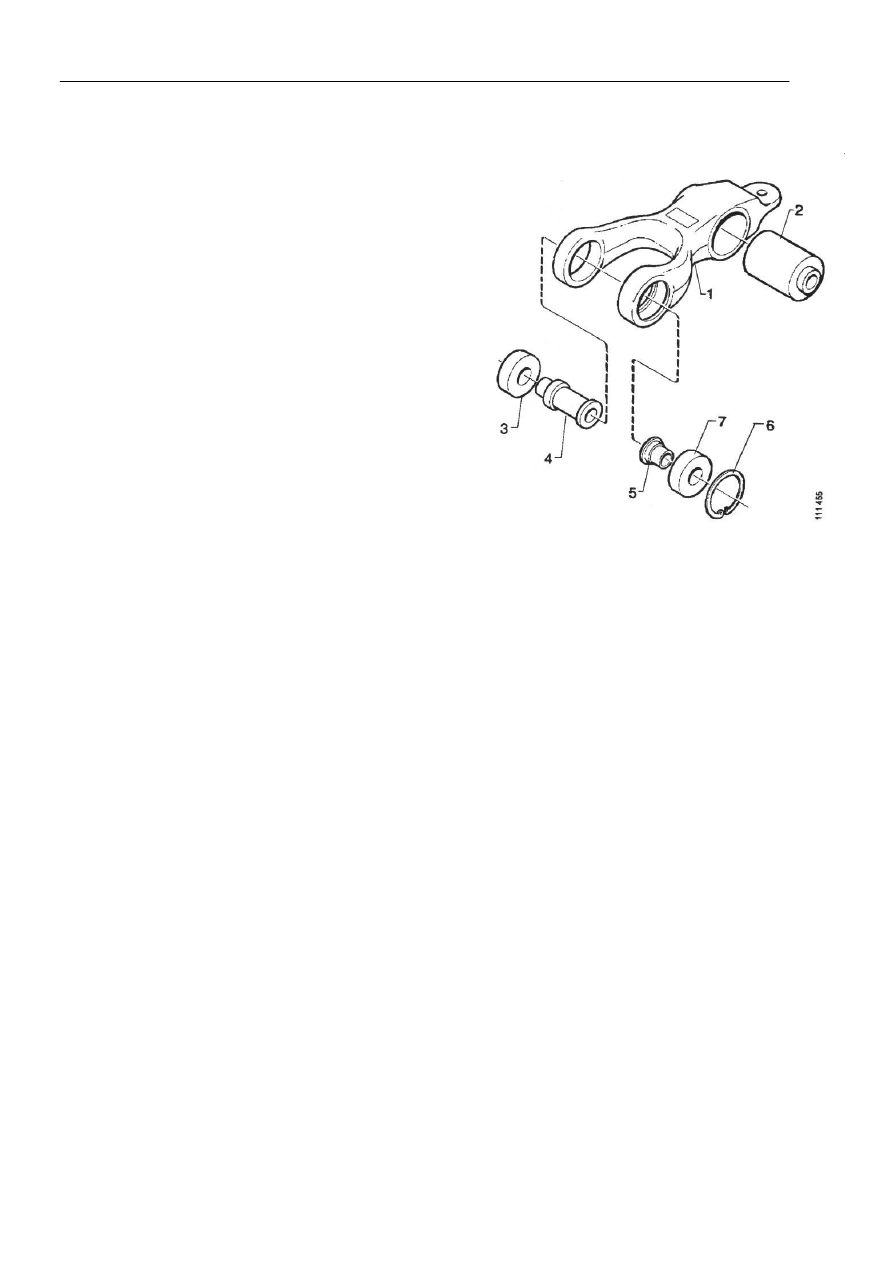

Установка подшипника


1

Запрессовать на место шарикоподшипник 3,
используя оправку 88 247.


2

Запрессовать на место шарикоподшипник 7,
используя оправку 88 247, а затем установить
удерживающее кольцо 6.


3

Запрессовать на место подшипник 2, используя
оправку 87 089. Убедиться в том, что подшипник
располагается по центру рычага.


4

Установить ролик 4 и распорную втулку 5.







1

Рычаг

2

Подшипник

3

Шарикоподшипник

4

Ролик

5

Распорная втулка

6

Удерживающее кольцо

7

Шарикоподшипник




Установка рычага


1

Прикрепить рычаг к кронштейну 29 и закрепить на месте болтами крышку 28.


2

Установить болт 14 в заднее крепление рычага.


3

Прикрепить на место болтами пневматическую подвеску и штангу стабилизатора поперечной
устойчивости.


4

Проверить регулировку уровня.














Подвеска кабины





22



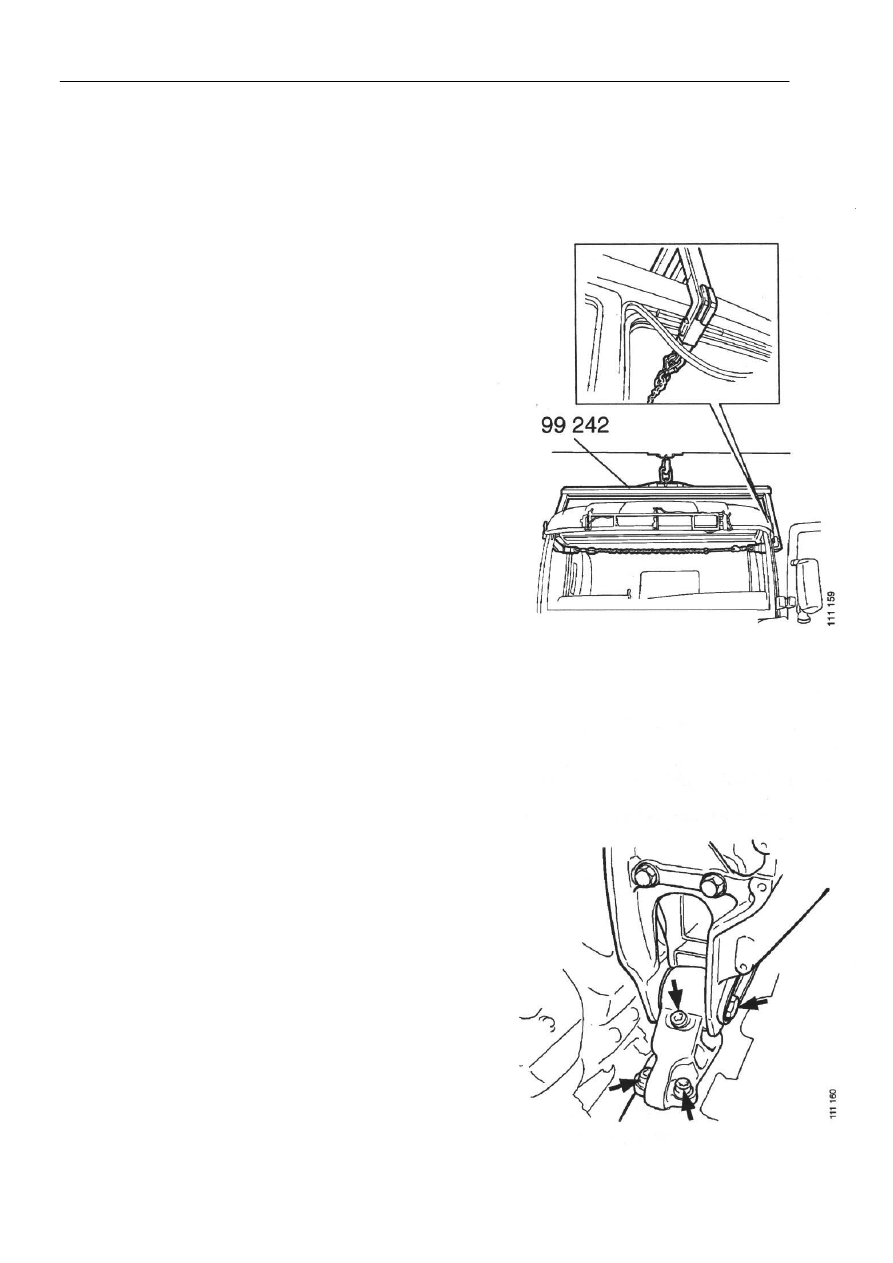

Замена втулки в кабине с двухопорной подвеской



Демонтаж


1

Расположить приспособление для подъема кабины
99 242 под крышей кабины.


2

Закрепить рычаги подъемного приспособления
цепью.



ВНИМАНИЕ! Цепь должна быть прочно закреплена. В
противном случае возникает опасность увечья
персонала вследствие раздавливания.

3

Поднять кабину с тем, чтобы ее вес не давил на
втулки.


ВНИМАНИЕ! Не закрывать двери.














4

Извлечь болты, крепящие крышку.


5

Снять крышку. Извлечь распорную втулку из
втулки.


Примечание: Запрещается подниматься в кабину,
когда она подвешена с помощью подъемного
приспособления. Это может привести к смещению
кабины, что затруднит установку узлов.








Подвеска кабины





23


6

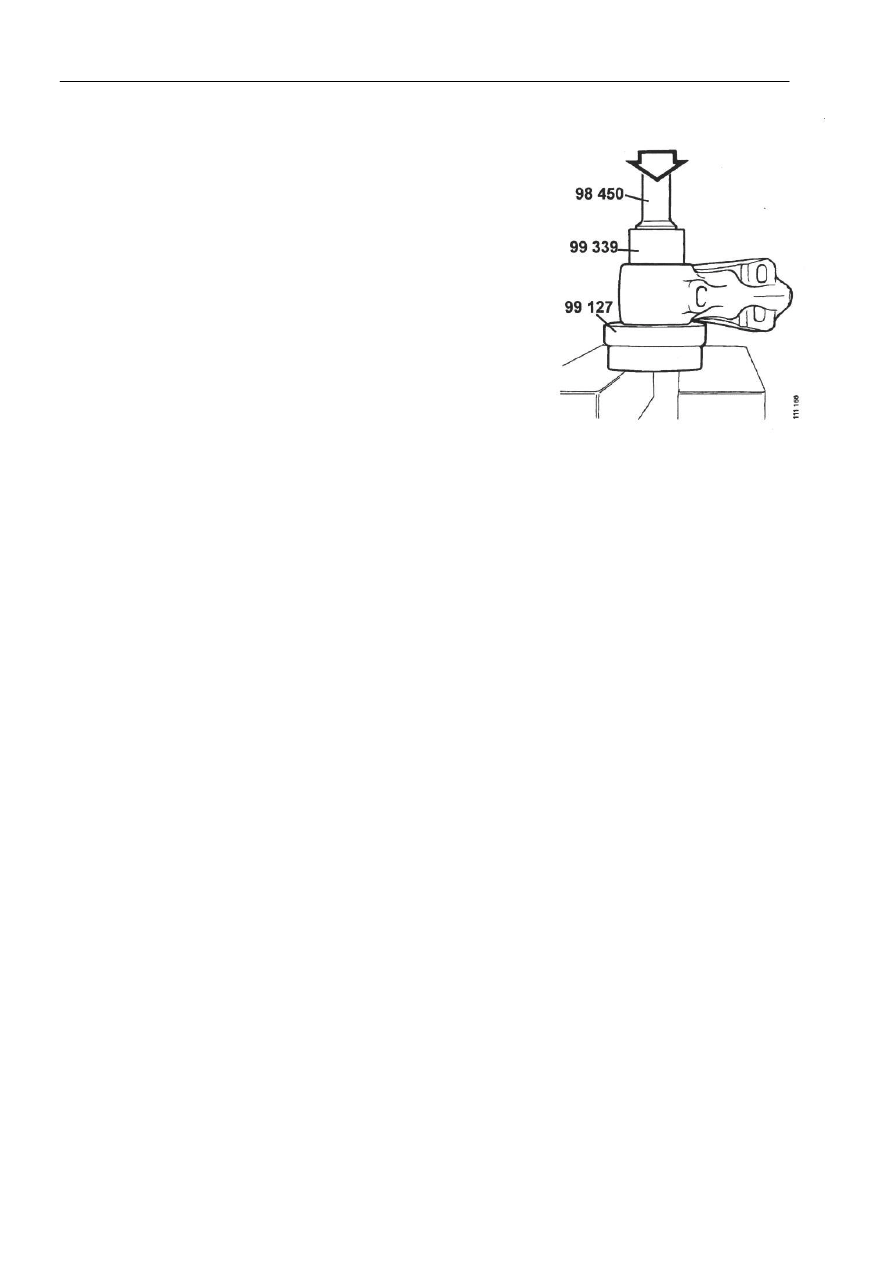

Выпрессовать втулку, используя оправку 99 127,
оправку 99 339 и хвостовик 98 450.


7

Намылить новую втулку.


8

Запрессовать втулку в крышку, используя оправки
99 339 и 99 127. Фланцы должны целиком
выступать из крышки.


9

Сцентровать втулку в крышке так, чтобы фланцы
выдавались с каждой стороны на одинаковое
расстояние.








































Подвеска кабины





24



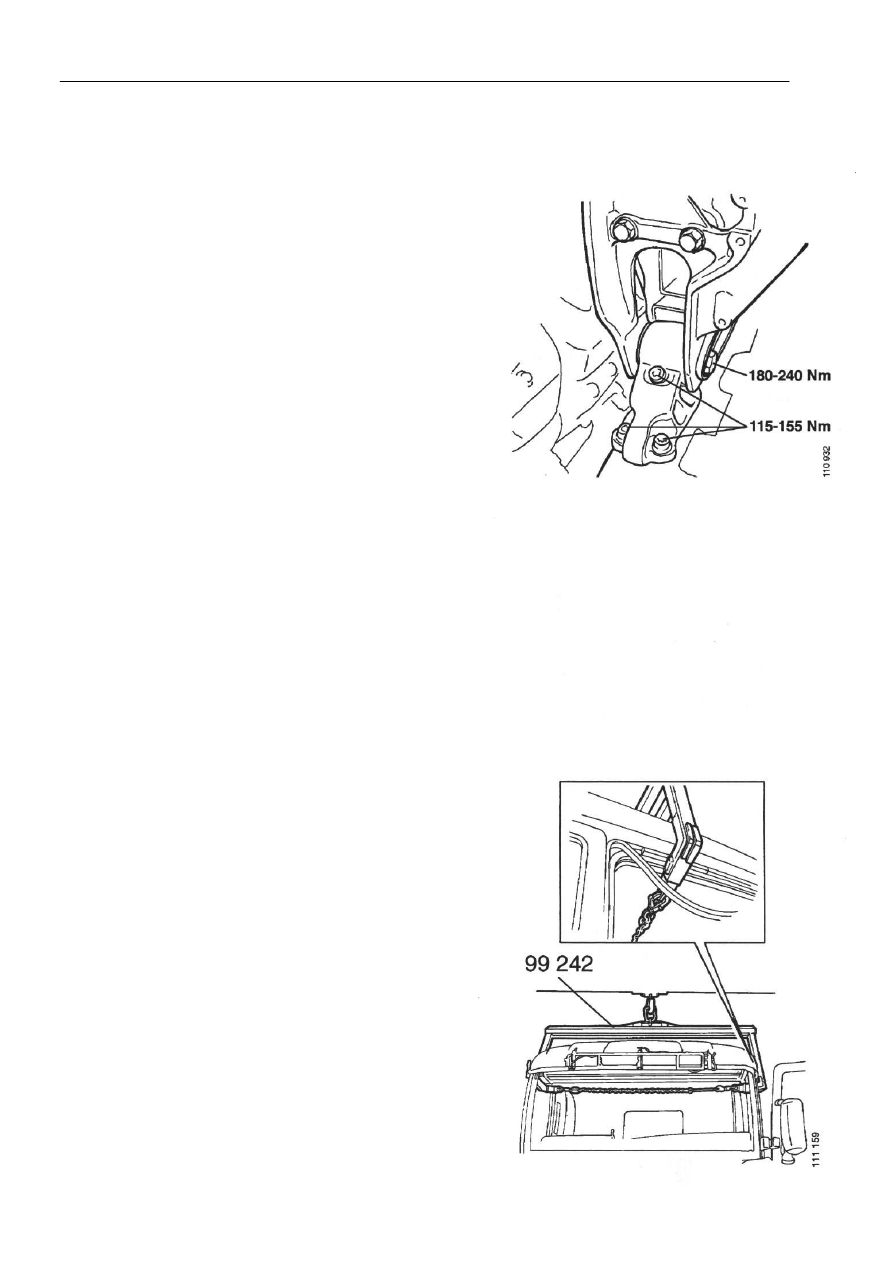

Установка


1

Вставить распорную втулку во втулку.


2

Закрепить крышку на своем месте в кабине с
помощью трех новых болтов. Затянуть болты.




Крутящий момент затяжки составляет 115-155 Нм.


ВНИМАНИЕ! Необходимо всегда устанавливать
новые болты крышки. Ни при каких обстоятельствах
недопустимо использование старых болтов.

3

Вставить болт в конструктивный элемент кабины.




Крутящий момент затяжки составляет 180-240 Нм.
















4

Опустить кабину и снять подъемное приспособление.
