Кабина грузовиков Scania. Руководство - часть 53

Подвеска кабины





13

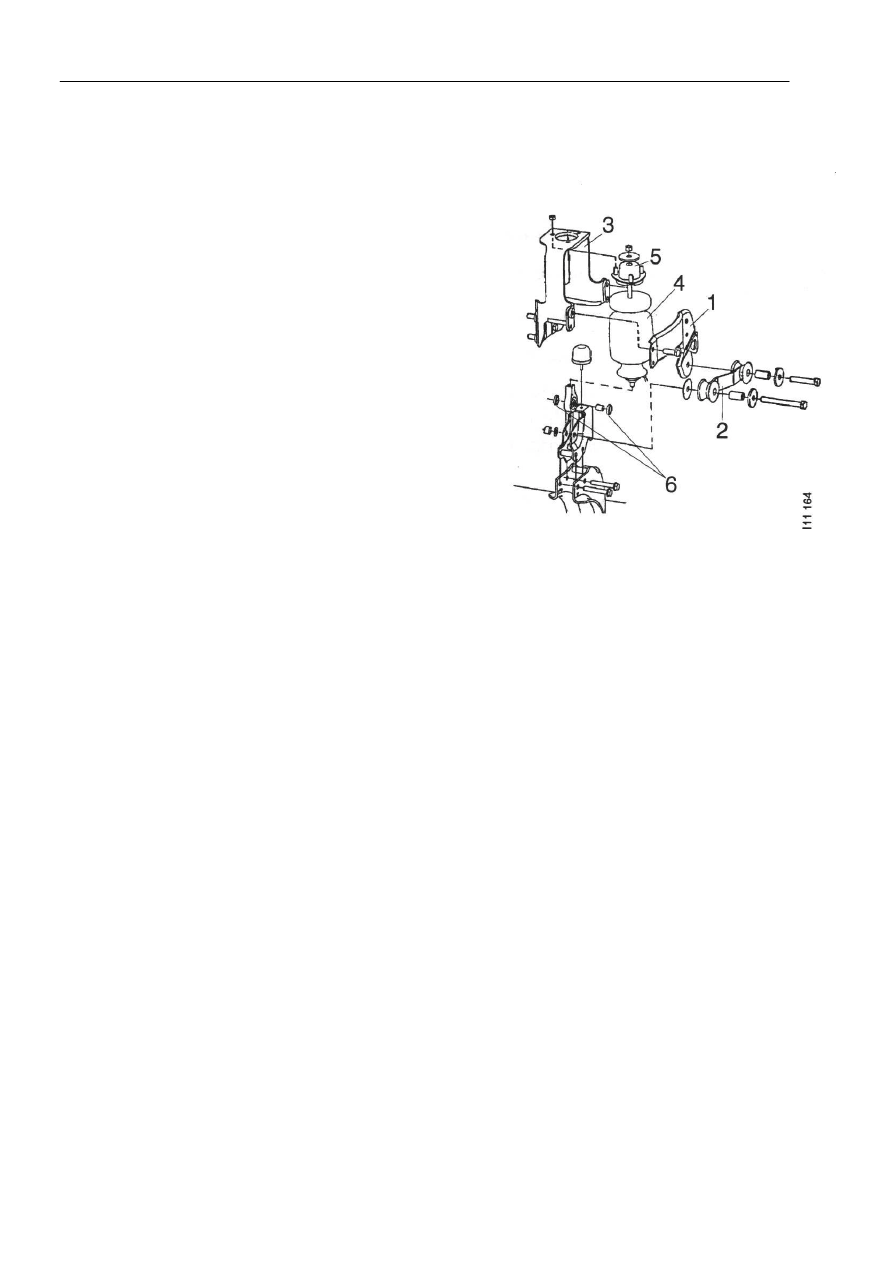

Установка пневматических опор и амортизаторов


1

Вставить амортизатор в пневматическую опору.


2

Прикрепить пневматическую опору 4 к кронштейну
3 согласно маркировке.


3

Прикрепить кронштейн и опору к стенке кабины.


4

Прикрепить болтами наружную монтажную панель
1 и кронштейн 2 к стенке кабины.













Примечание: Расположить уплотнения 6 шарнирной втулки надлежащим образом, как это
показано на рисунке.

5

Подсоединить воздушный шланг, а также уравнительный клапан на левой стороне.


6

Убрать стойки, поддерживающие кабину.


7

Наполнить систему сжатым воздухом.


8

Проверить рабочий уровень пневматической рессоры.



















Подвеска кабины





14

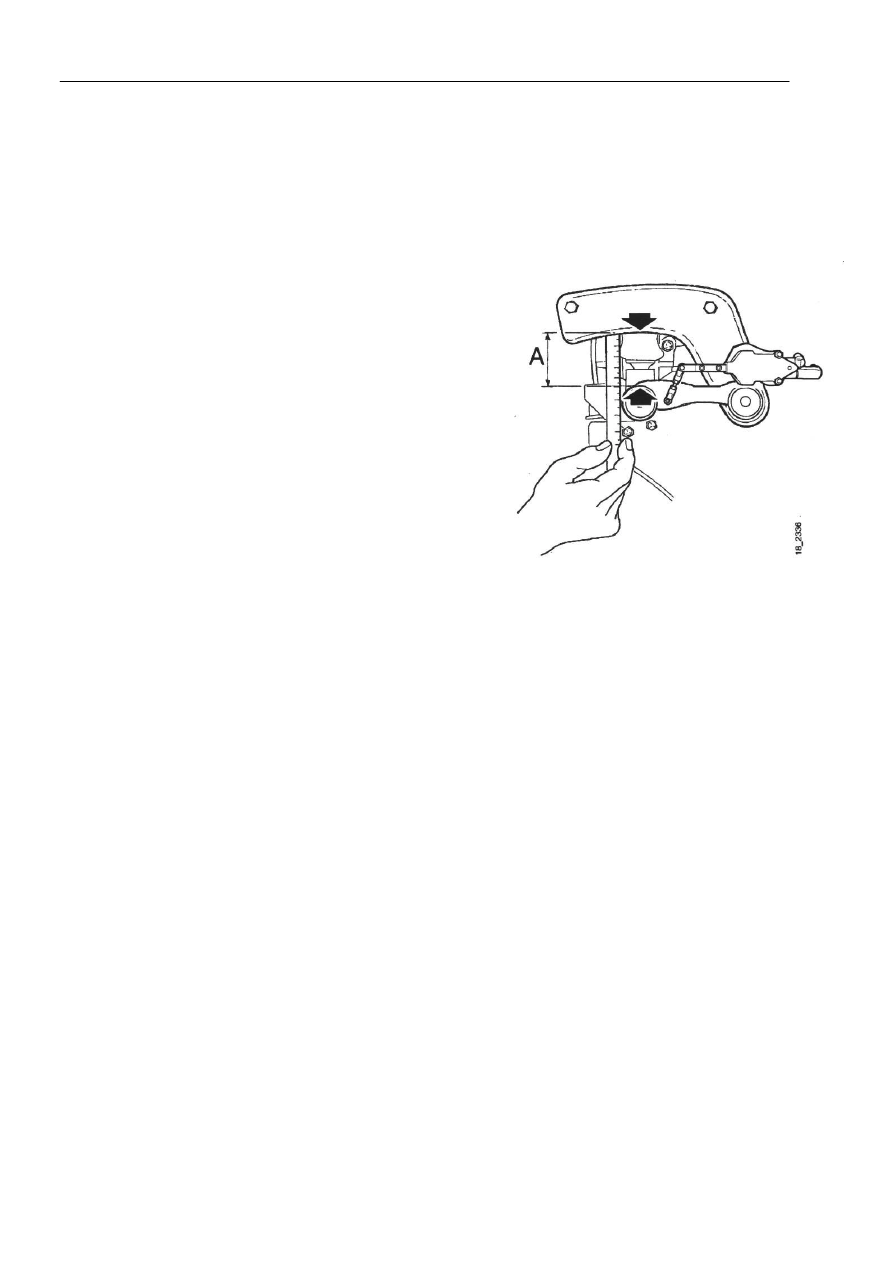

Установка рабочего уровня


ВНИМАНИЕ!  Опасность раздавливания при установке рабочего уровня.

1

Отвернуть стопорную гайку на регулировочном
рычаге.


2

Отсоединить регулировочный рычаг от  шарового
шарнира.


3

Регулировка осуществляется путем поворота тяги.
Между кронштейном и шайбой должен
существовать зазор, равный 88-94 мм.


4

Затянуть стопорную гайку и прикрепить
регулировочный рычаг.


5

Необходимо осуществить пробное вождение
грузовика после осуществления регулировки.
Проверить уравнительные клапаны и
отрегулировать их в случае необходимости.



А = 297 - 303 мм





























Подвеска кабины





15

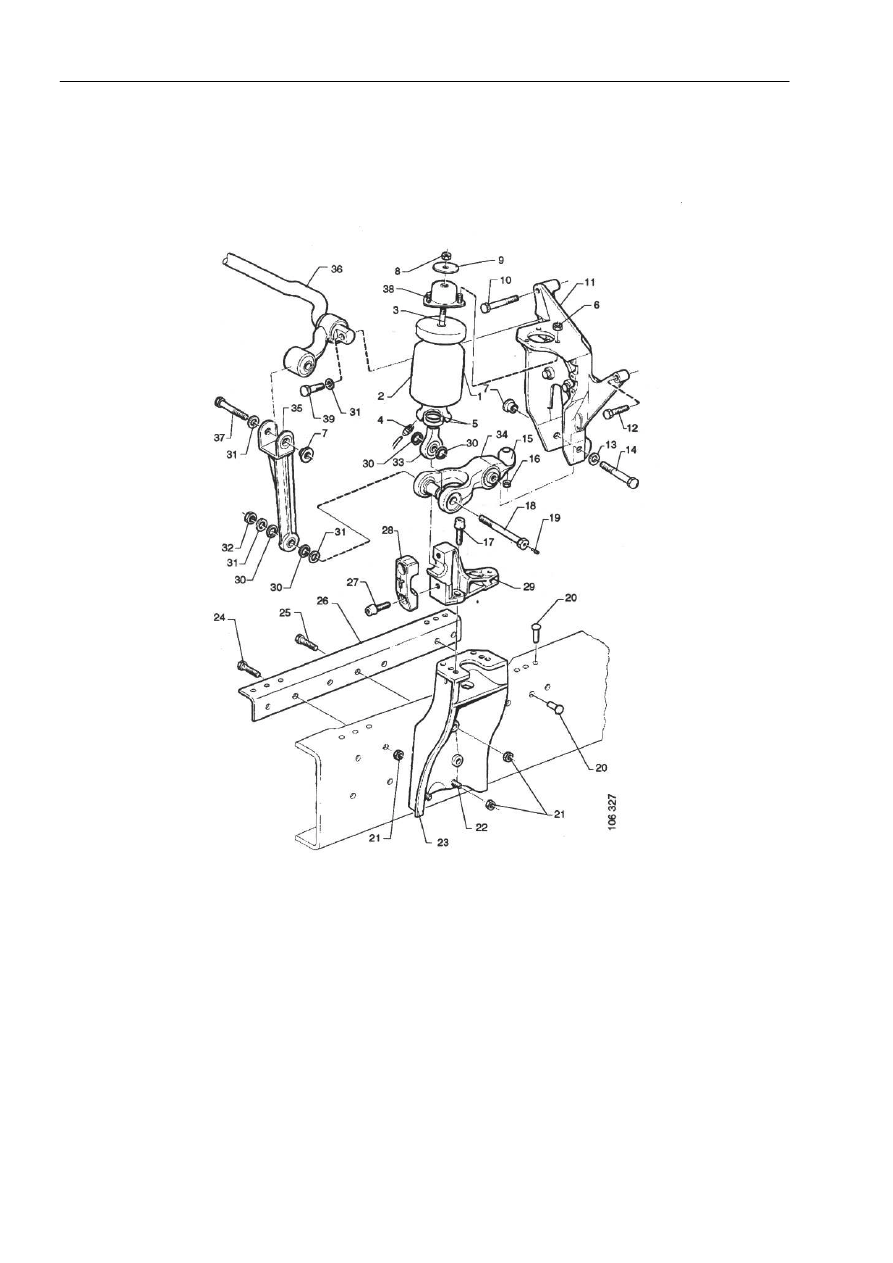

Передняя пневматическая рессора


Рабочие  операции,  выполняемые  на  передней  пневматической  рессоре,  аналогичны  операциям,
осуществляемым  при  ремонте  кабин  других  типов.  Основным  отличием  является  демонтаж  и
установка  некоторых  деталей.  Номера  в  тексте  относятся  к  рисунку,  приведенному  на  данной
странице.





























1  Пневматическая

рессора

2  Опора
3  Амортизаторы
4  Штуцер в сборе
5  Уплотнительное

кольцо

6  Шестигранная

гайка

7  Гайка
8  Контргайка
9  Шайба
10 Болт

11 Кронштейн
12 Болт
13 Шайба
14 Болт
15 Отбойник
16 Шестигранная

гайка

17 Болт
18 Болт
19 Шаровой палец
20 Заклепка
21 Контргайка
22 Болт

23 Кронштейн
24 Болт с

шестигранной
головкой

25 Болт
26 Усилитель
27 Болт
28 Крышка
29 Кронштейн
30 Уплотнение
31 Шайба
32 Шестигранная

гайка

33 Подшипник
34 Рычаг
35 Штанга
36 Стабилизатор

поперечной
устойчивости

37 Болт с

шестигранной
головкой

38 Демпфер вибрации
39 Болт с

шестигранной
головкой





Подвеска кабины





16

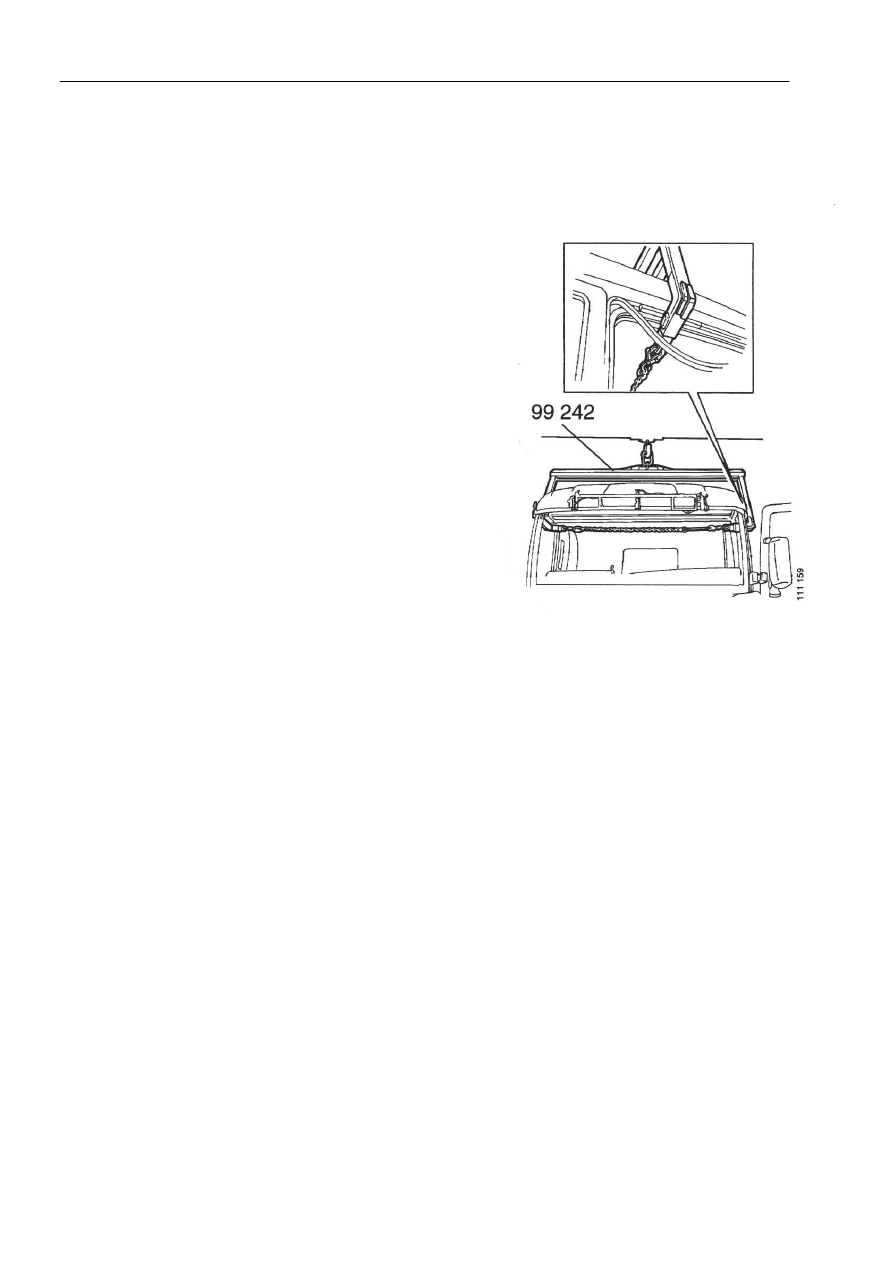

Демонтаж деталей подвески


Для демонтажа деталей передней пневматической
подвески необходимо использовать приспособление
для подъема кабины 99 242.

1

Закрепить приспособление для подъема кабины 99
242 под крышей кабины.


2

Закрепить рычаги подъемного приспособления
цепью.


3

Поднять кабину с помощью уравнительного
клапана пневматической подвески.


4

Поднять кабину еще немного с помощью верхнего
подъемника.


ВНИМАНИЕ! Заблокировать верхний подъемник с
помощью аварийного останова, чтобы никто не мог
использовать его по ошибке.


Примечание: Запрещается подниматься в кабину,
когда она подвешена с помощью подъемного
приспособления. Это может привести к смещению
кабины, что затруднит установку узлов.
