Кабина грузовиков Scania. Руководство - часть 45

1 710 418









Выпуск 1

ru








Педальный узел









Руководство по ремонту
























Работы, выполняемые за решетчатой панелью





2

Оглавление




Работы, выполняемые за
решетчатой панелью



.....................................................................................3



Работы, выполняемые внутри
кабины



.....................................................................................6



Установка педального узла

.....................................................................................8










































Работы, выполняемые за решетчатой панелью





3



Педальный узел



Демонтаж педального узла



Работы, выполняемые за  решетчатой панелью





1

Перед началом работ отключить соединение,
ведущее к отрицательной клемме аккумулятора.

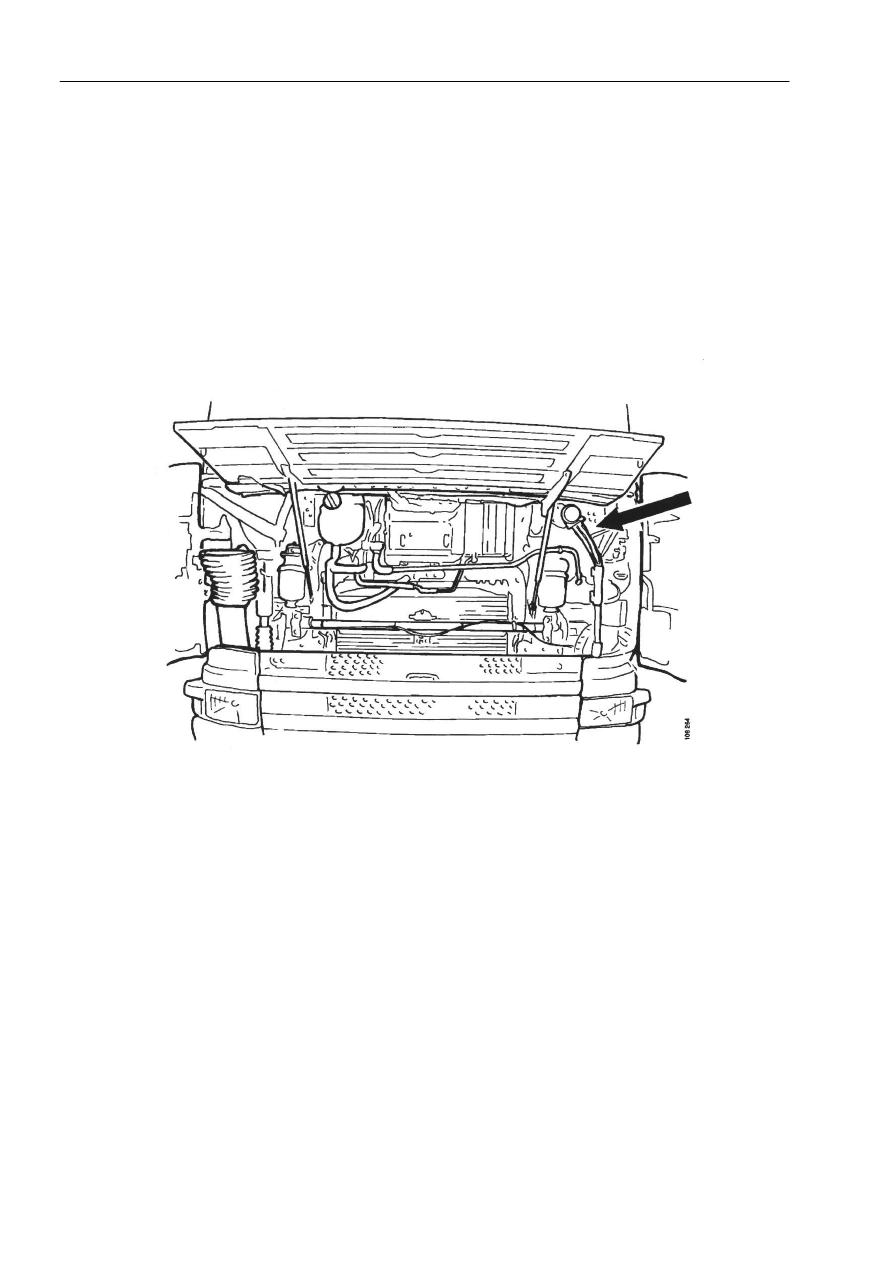

Расположение педальной панели за решетчатой панелью





















Работы, выполняемые за решетчатой панелью





4



2

Снять защитную крышку.









3

Отключить соединения к клапану ножного тормоза.


4

Отключить воздушные соединения, которые ведут
внутрь кабины.






ВНИМАНИЕ! Необходимо беречь глаза и открытые
участки тела от  попадания  жидкости  системы
сцепления.



5

Взять сливную емкость, отсоединить шланг
жидкости сцепления и собрать жидкость в емкость.


6

Заглушить открытые гидравлические соединения.


7

Отсоединить кронштейн от резервуара жидкости
сцепления и отставить резервуар в сторону.


8

Отсоединить управляющий шланг, ведущий к
исполнительному цилиндру.


9

Заглушить защитными пробками шланг и патрубки
цилиндра.


10  Снять защитную крышку, предохраняющую

электрические соединения, и отключить  разъемы,
находящиеся под крышкой.

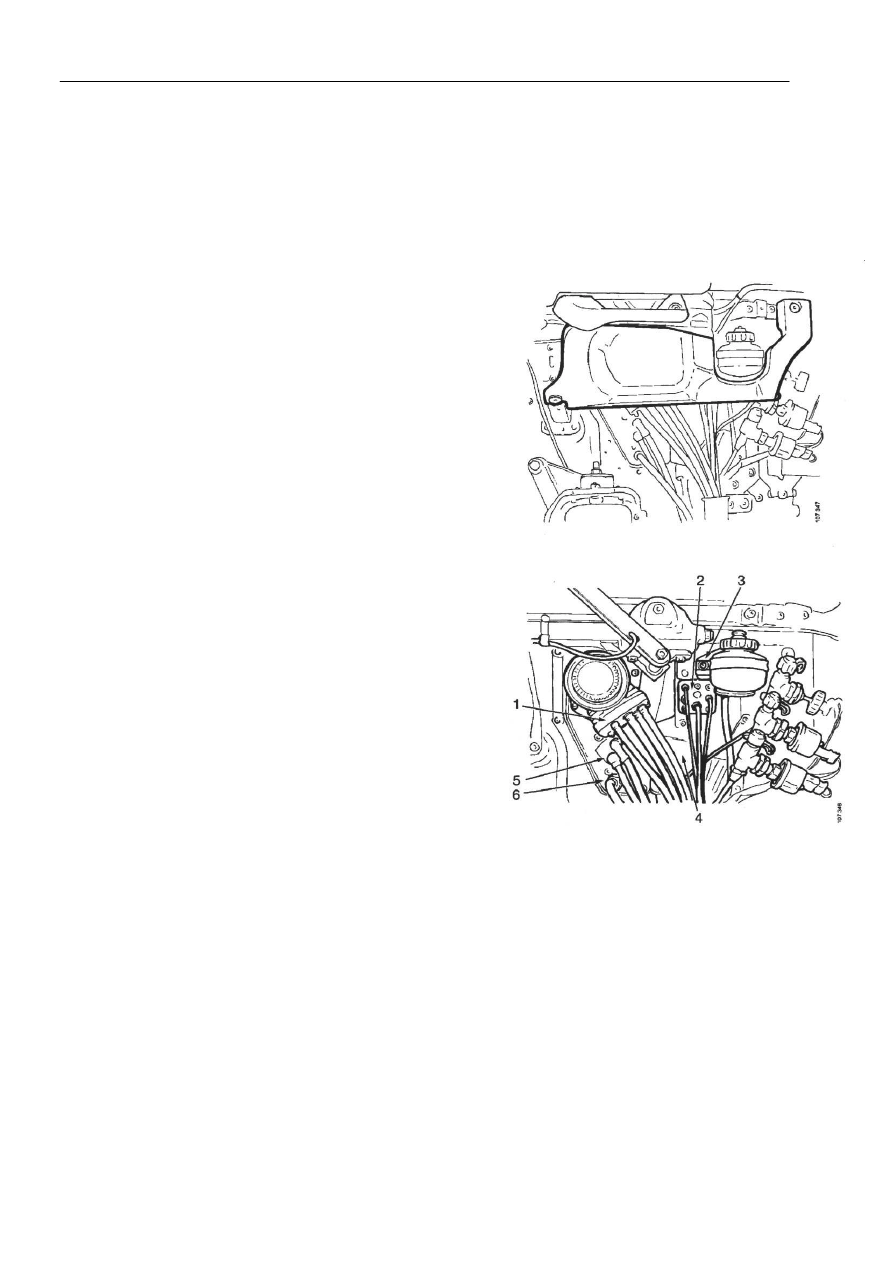

1

Воздушное соединение клапана ножного
тормоза

2

Воздушное соединение, ведущее к кабине

3

Кронштейн для резервуара жидкости
сцепления

4

Защитная крышка для электрических
соединений

5

Шланг жидкости сцепления

6

Управляющий шланг, ведущий к
исполнительному цилиндру
