Подвеска (ВТ200, ВТ300) грузовиков Scania. Руководство - часть 16

ВТ200 Ремонт и обслуживание



12:40-02

25

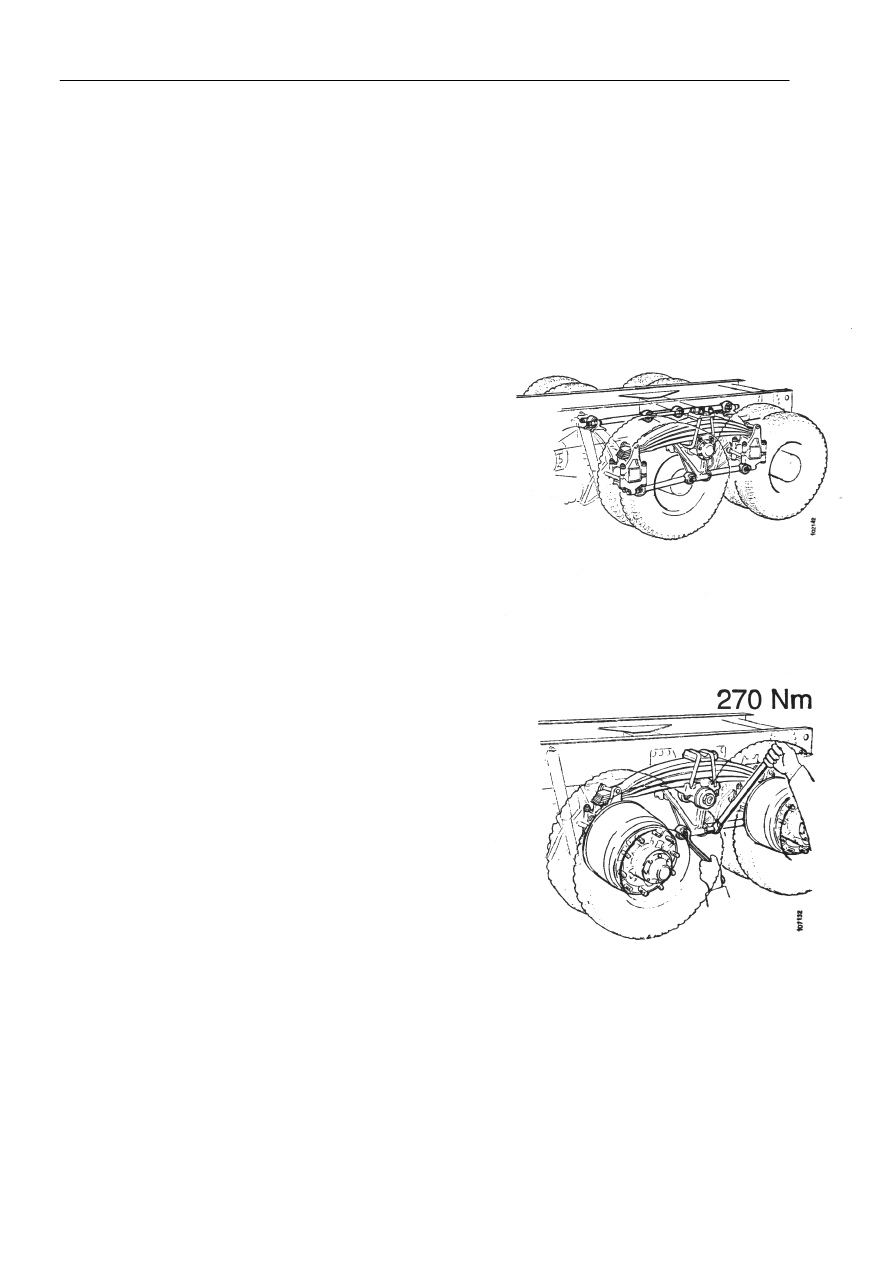

Установка


Стабилизируйте автомобиль согласно "Реактивные
штанги, инструкции".
1.  Обеспечьте чистоту крепежных шпилек и

контактных поверхностей реактивных штанг.

2.  Установите реактивную штангу, чтобы метки

смотрели на кронштейн цапфы.

3.  Домкратом отрегулируйте высоту заднего моста

так, чтобы болты можно было легко вставить в
отверстия в крепежных шпильках реактивных
штанг.


ВНИМАНИЕ! Проследите, чтобы верхняя и нижняя
реактивные штанги крепились с надлежащей стороны
кронштейна.














4.  Затяните соединения до 270 Нм.
5.  Уберите фиксирующие автомобиль

приспособления.

ВТ200 Ремонт и обслуживание



12:40-02

26

Замена втулок в реактивных штангах


Специальные приспособления

Номер

Назначение  Местоположение

98 643

Шпилька AD/AS4

99 009-01

Оправка AD/AS3

87 089

Оправка AM,D3


Другие инструменты

Номер

Назначение    Местоположение

587 585

Пассатижи для G4
стопорного
кольца


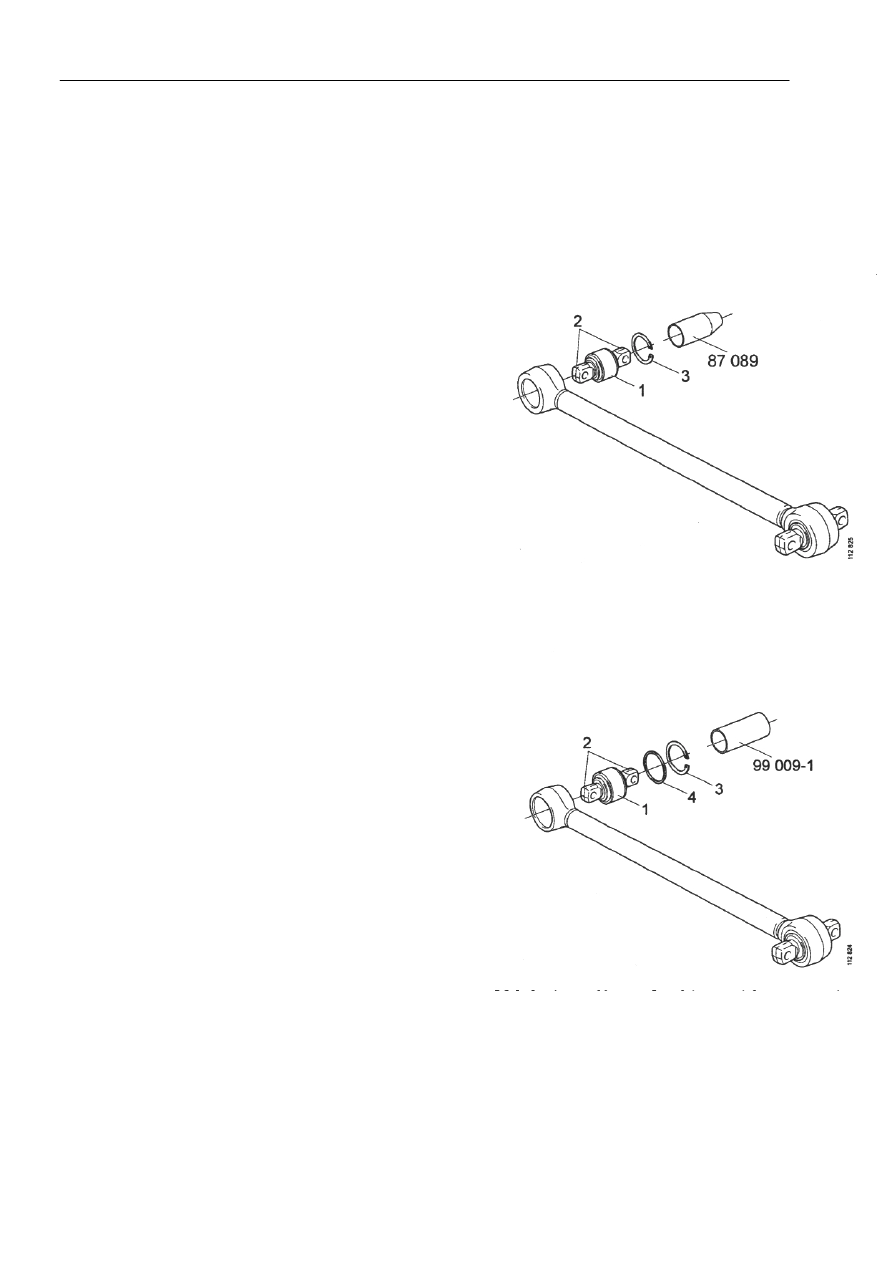

Примечание: Выпускаются реактивные штанги
двух конструкций.






Новая конструкция: 55 мм втулка без
распорного кольца.

















Старая конструкция: 62 мм втулка с
распорным кольцом.

ВТ200 Ремонт и обслуживание



12:40-02

27

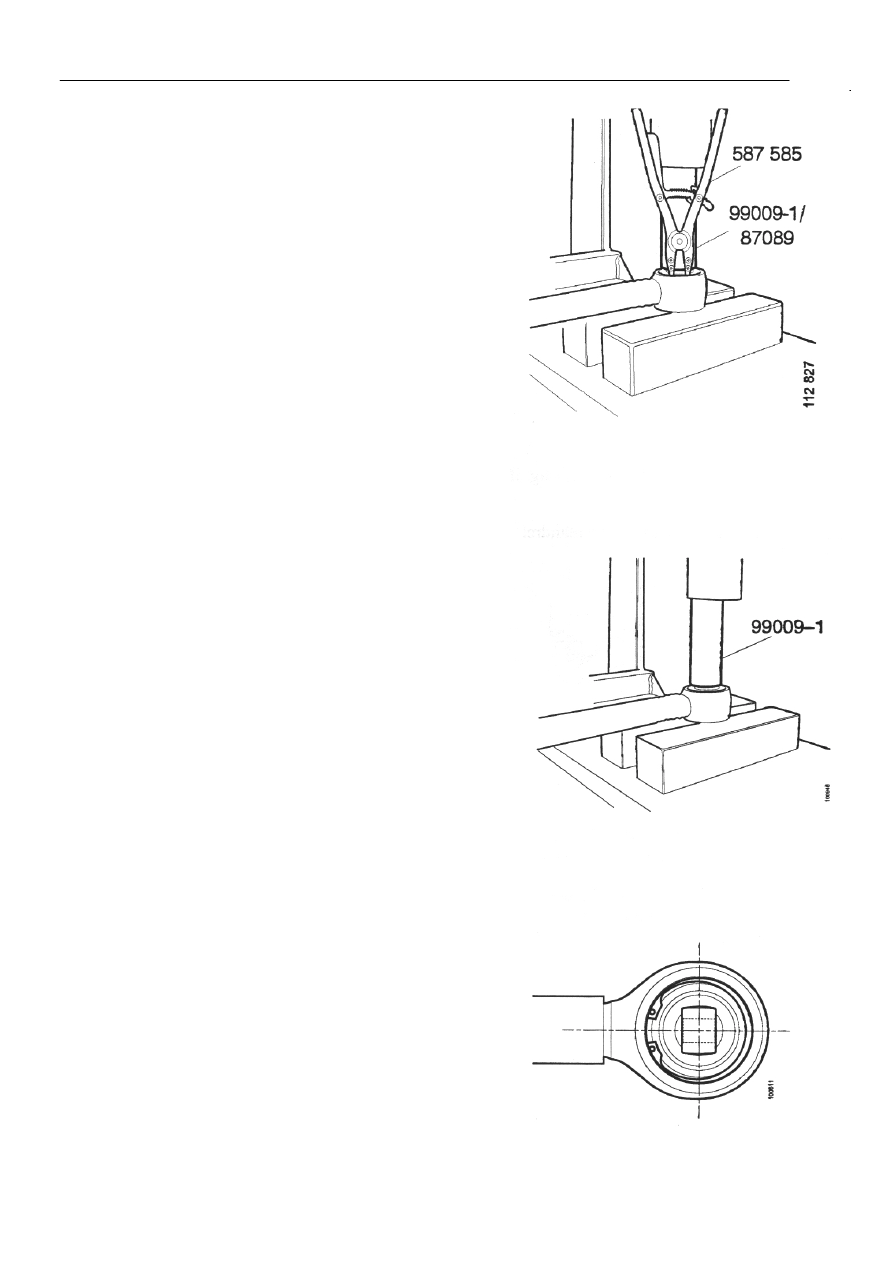

1  Удалите стопорное кольцо, используя  пассатижи

для  стопорного кольца 587 585 и удалите
распорное кольцо с помощью отвертки. При
необходимости втулку нужно немного отжать
вниз, чтобы освободить стопорное  кольцо от
давления.


ВНИМАНИЕ! Выполняйте работу в защитных
очках.














2  Выпрессуйте втулку с помощью оправки 99 009-1

или 87 089 в зависимости от диаметра втулки.
Очистите поверхности реактивной штанги в том
месте, где находилась втулка.

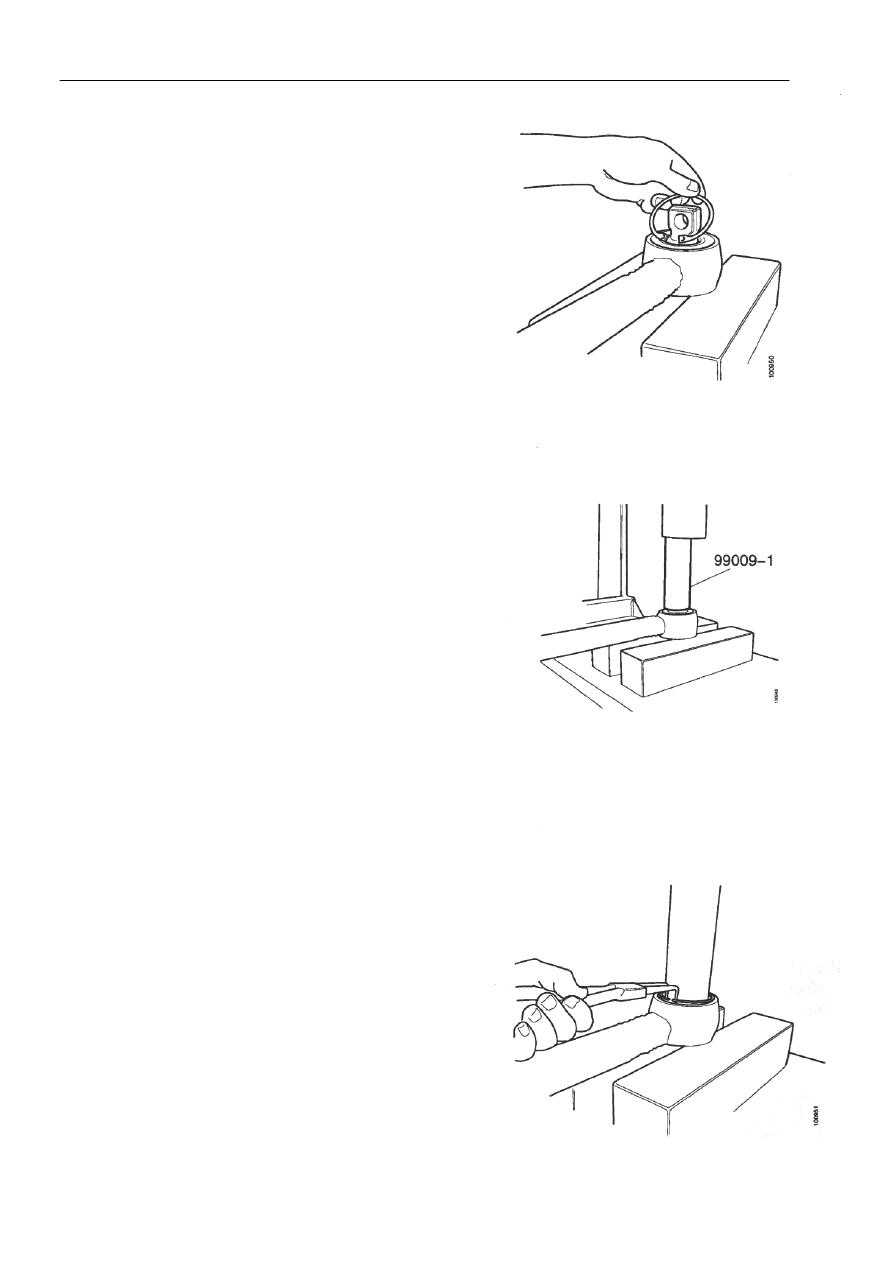

3  Запрессуйте на место новую втулку, плоские

поверхности фиксирующего штыря под прямыми
углами к трубке.

ВТ200 Ремонт и обслуживание



12:40-02

28

4.  Установите стопорное кольцо на место, чтобы его

разрез смотрел вдоль штанги.


















5.  Удалите оправку и установите прокладочное

кольцо, если нужно.

6.  Запрессуйте вниз втулку, используя оправку, и

установите стопорное кольцо.
















7.  Уберите оправку и убедитесь, что стопорное

кольцо правильно расположено в углублении.

8.  Проверьте и при необходимости отрегулируйте

углы колес, как описано в брошюре "Реактивные
штанги, регулировка мостов".
