Установка


Инструменты

Номер

Назначение


587 071

Ключ с контролируемым моментом


Описание

1.  Тщательно очистите цапфу и нанесите

многоцелевую смазку.

2.  Установите на цапфу новое кольцо-сальник. См.

Замену прокладки в кронштейне.

3.  Заполните все отверстия во втулках смазкой.













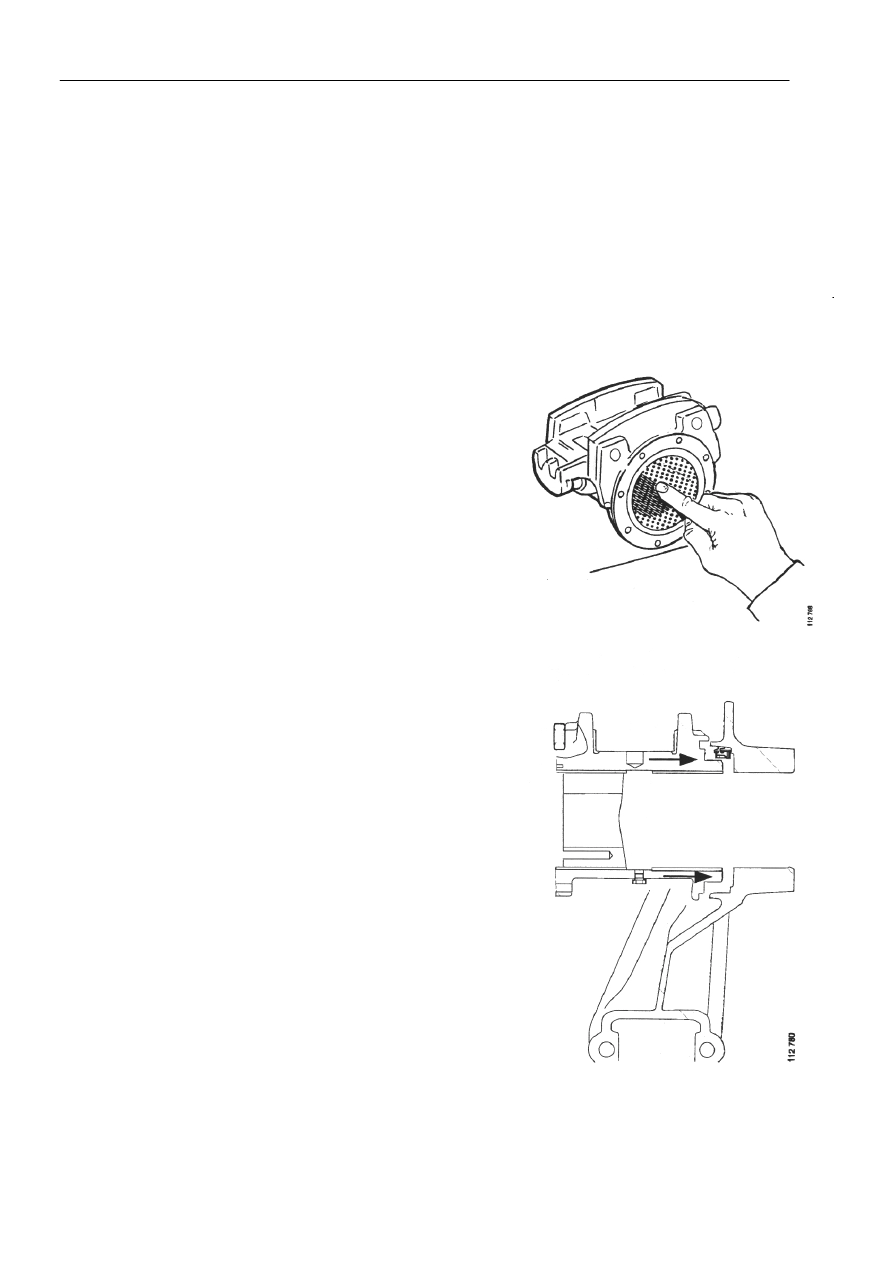

4.  Осторожно наденьте рессорный кронштейн на

цапфу, чтобы не повредить втулки. Когда
кронштейн находится примерно в 10 мм от
торцевой поверхности цапфы, уплотнительное
кольцо-сальник начинает устанавливаться на
рессорный кронштейн.

ВТ200 Ремонт и обслуживание



12:40-02

14

5.  Установите шайбу на штифты рессорного

кронштейна. Скользящая поверхность должна
смотреть вверх.

6.  Тщательно смажьте поверхности скольжения,

чтобы все отверстия заполнились смазкой.











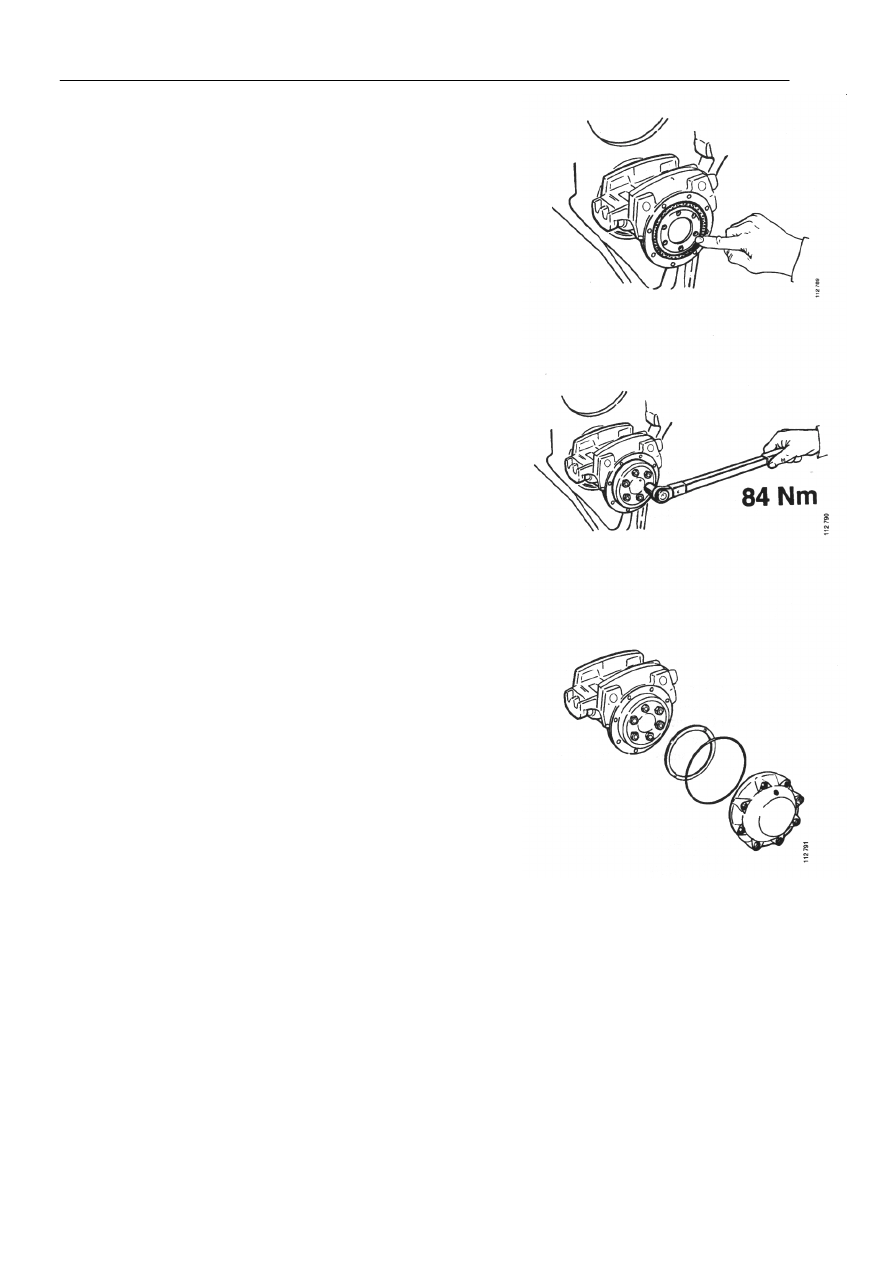

7.  Установите распорную шайбу и гайки. Затяните

гайки по диагонали до 84 Нм.











8.  Очистите крышку и установите шайбу на штифты.

Поверхность скольжения должна быть направлена к
распорному кольцу.

9.  Тщательно смажьте поверхности скольжения,

чтобы все отверстия заполнились смазкой.

10. Установите новое уплотнительное кольцо в

крышку.

11. Заполните крышку смазкой.

ВТ200 Ремонт и обслуживание



12:40-02

15

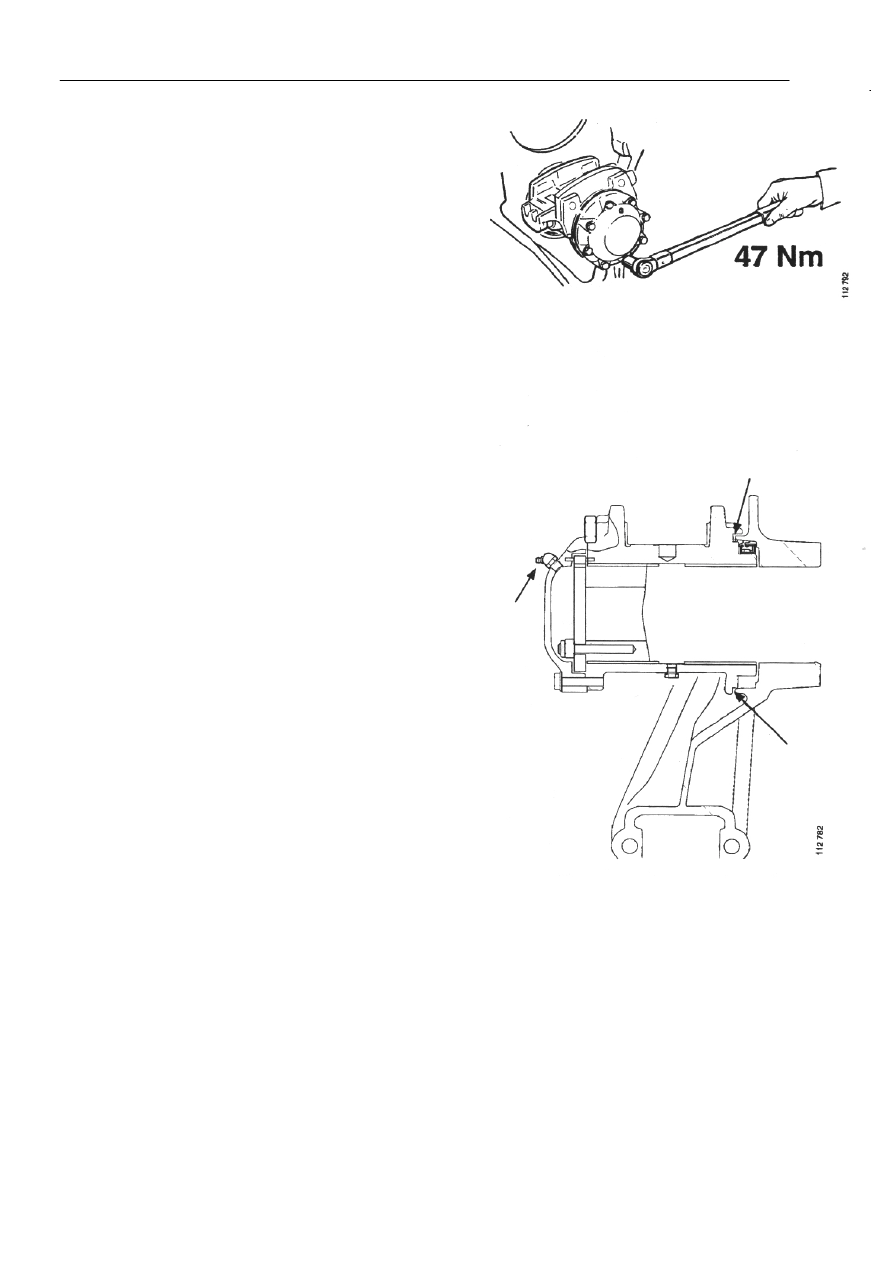

12. Установите крышку, используя восемь болтов и

шайб. Обеспечьте правильное положение
уплотнительного кольца, и чтобы отверстие в
крышке было направлено вверх.

13. Затяните болты крышки по диагонали до 47 Нм.















14. Вставьте пресс-масленку для смазки в крышку и

пробку в кронштейн рессоры.

15. Закачайте густую смазку через пресс-масленку

смазки, пока смазка не выступит между
кронштейном цапфы и рессорным кронштейном.

ВТ200 Ремонт и обслуживание



12:40-02

16

Прокладки в кронштейне
Замена


Специальные приспособления

Номер

Назначение

Местоположение

87 596

Зубило  D2

99 244

Оправка



AD/AS3, C5

99 245

Головка оправки

AD/AS3, C5

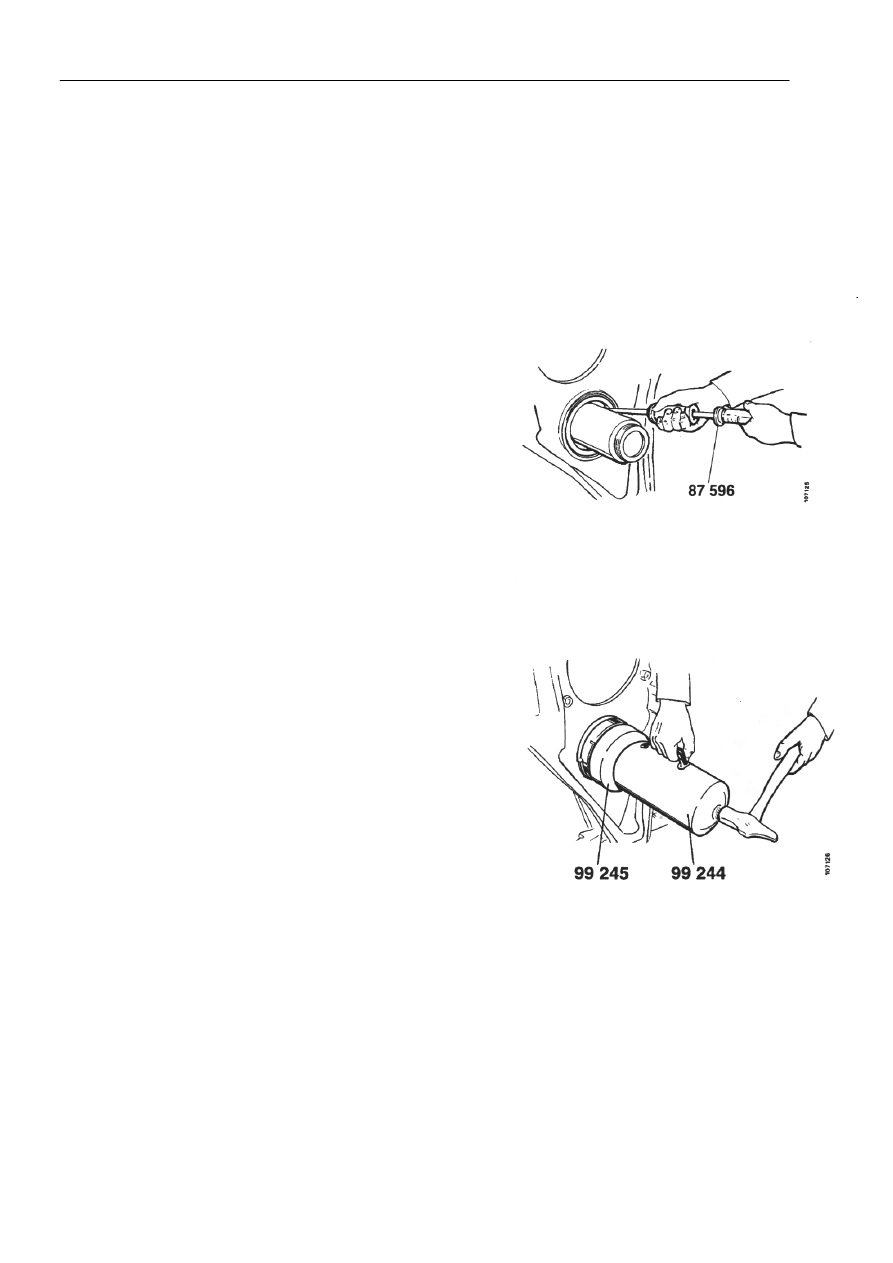

1.  Удалите старые прокладки с цапфы, используя

зубило 87 596.
















2.  Установите новые смазанные прокладки на цапфу.

Шесть отверстий в кольце-сальнике должны
смотреть внутрь. Впрессуйте его, используя головку
оправки 99 245 и оправку 99244. Убедитесь, что в
задней части оправки 99 244 имеется 8 мм
вентиляционное отверстие, и что головка оправки
имеет высоту внутреннего фланца 9 мм.
