Рама шасси грузовиков Scania. Руководство - часть 2

Конструкция рамы



11:01-01

5

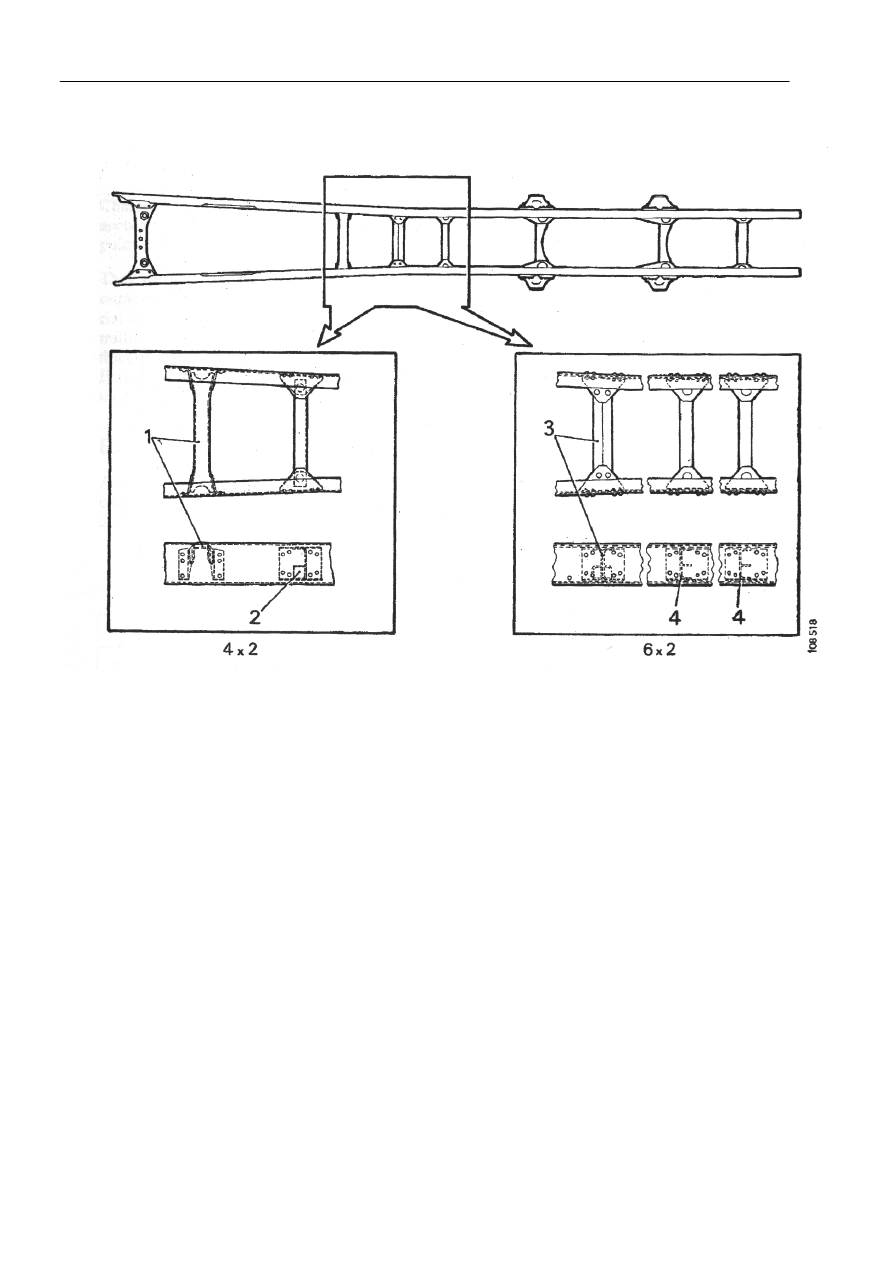

Центральная секция






























1 Вторая поперечина одинакова в рамах всех типов, кроме 4х4 и 6х6 . Она отличается от
остальных поперечин тем, что стенка балки направлена вверх, как ("П") \перевернутая "U"\.
Она не выступает над боковиной, облегчая конструкцию надстройки.
2 Рамы 4х2 имеют такую конструкцию поперечин лишь в центральной секции. То же
относится и к F800 и F950.
3 В рамах двухосных тележек третья поперечина в F950 является одиночным элементом и
двойным в F958.
4 Четвертая поперечина в рамах двухосных тележек всегда одинарная. Опорные подшипники
промежуточной оси находятся на этом элементе конструкции.

Конструкция рамы



11:01-01

6

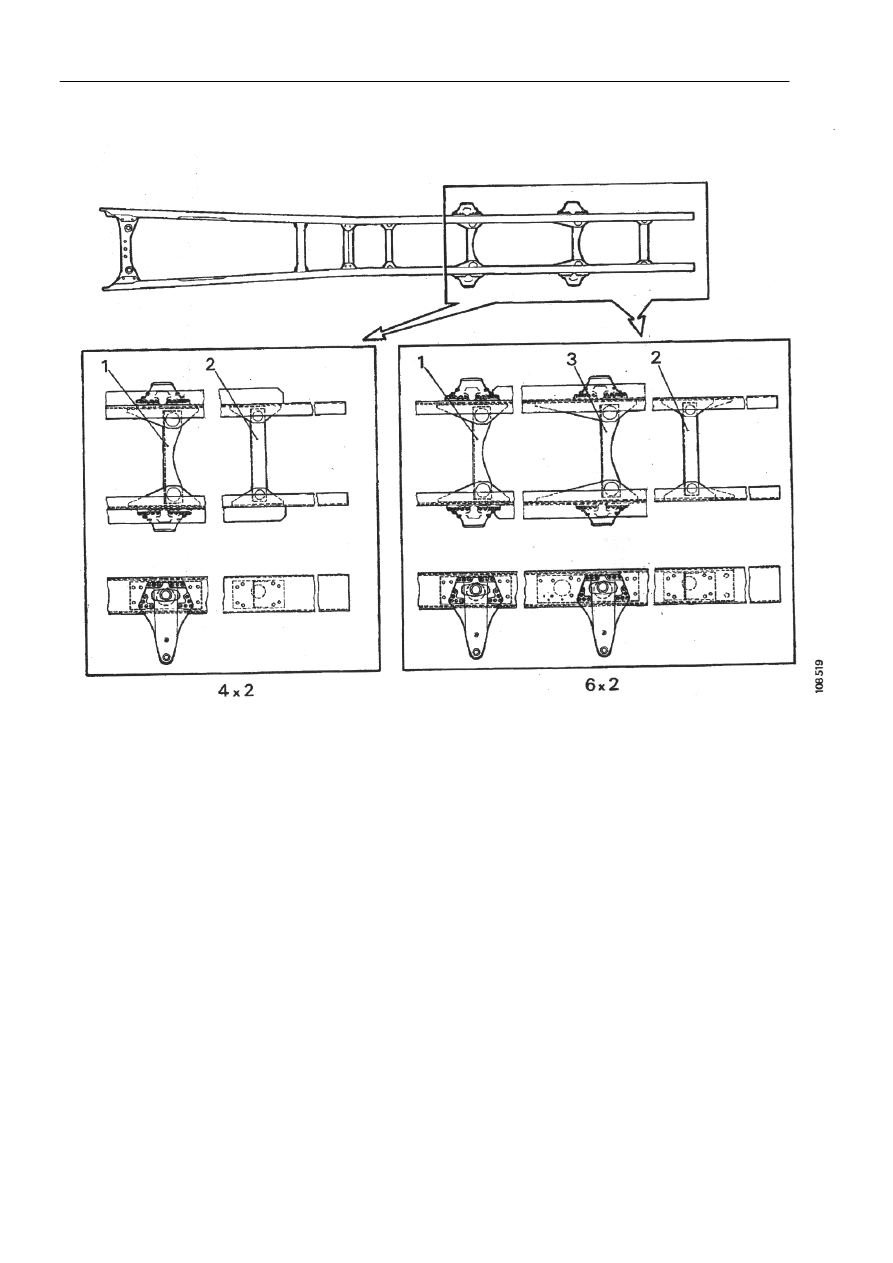

Задняя секция






























1  Поперечина между кронштейнами рессоры на раме 4х4. В рамах с двухосной тележкой
между передними кронштейнами рессор в F950 используется идентичная поперечина,  я в F95 -
укороченная.
2  Крайняя задняя поперечина одинакова во всех рамах 4х2 и во всех рамах с двухосными
тележками типа F950. Поперечина в F958 короче.
3  Эта поперечина имеется лишь в рамах двухосных тележек. Она короче для рам типа F958.
Концевые элементы большего размера.

Обозначение типов рам шасси



11:01-01

7

Обозначения типов

Рамы шасси делятся на различные типы в соответствии с толщиной материала и местом выпуска
ланжеронов.
Они обозначаются буквой "F" и тремя цифрами. Первые две цифры  обозначают толщину
материала главного профиля в десятых долях миллиметра; третья цифра -  толщину материала
внутреннего профиля в миллиметрах. У рам без внутреннего профиля третья цифра - нуль.




Пример:

Среди основных типов есть конструкции для различных конфигураций мостов и типов подвески, а
также для разных колесных баз.
F 95 8
Рама шасси

Толщина основного профиля
9,5мм

Толщина внутреннего
профиля 8мм



Толщина материала боковин



Вышеприведенный пример имеет обозначение F985.
Размеры ланжеронов и различные области использования разных типов рам см. в таблице на
следующей странице.

Обозначение типов рам шасси



11:01-01

8

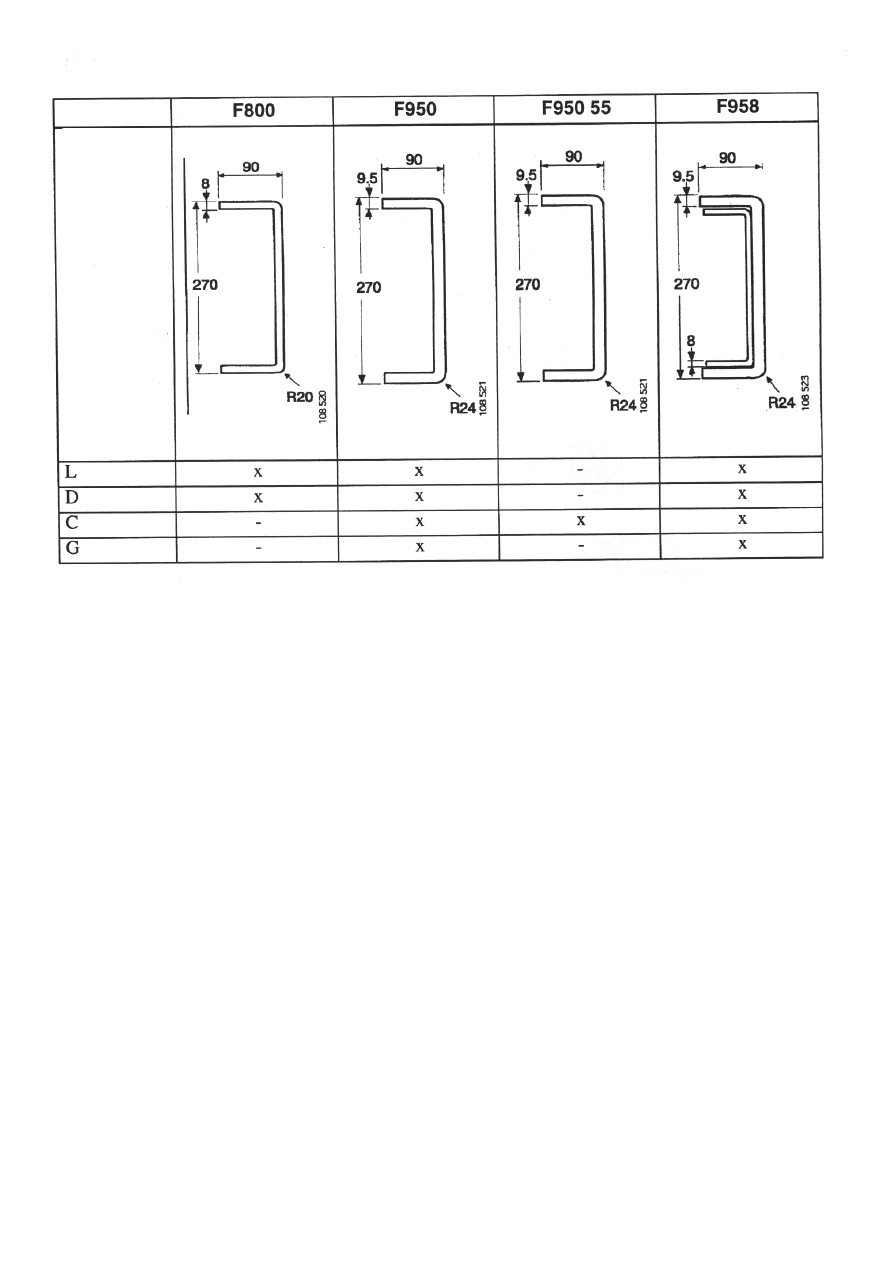

Тип рамы
Профиль
рамы









Класс шасси
