Рама шасси грузовиков Scania. Руководство - часть 1

1 585 767



11:01-01

Выпуск 2

ru







Рамы шасси




Содержание



11:01-01

2

Содержание


Конструкция рамы















3

Обозначения типов рам шасси











7

Силы и движение рам шасси











9



Распределение напряжений в элементах конструкции рамы

12



Ремонт



Ремонт рам, изготовленных из износостойкой стали 14
Сварка













16

Удаление поперечин









17

Установка поперечин









19









































Конструкция рамы



11:01-01

3

Конструкция рамы

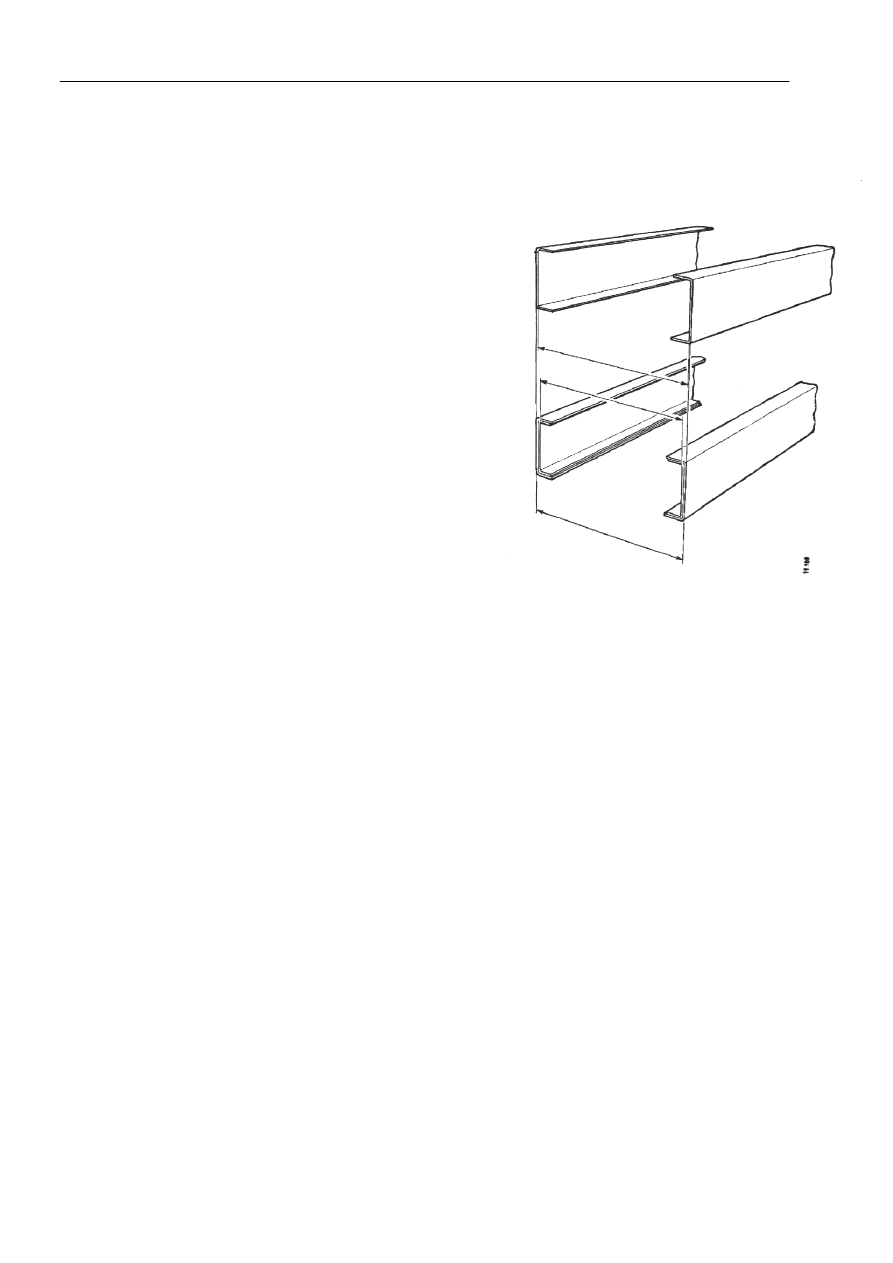

Ланжероны

Высота ланжеронов составляет 270 мм. За исключением
4х2 ЕВ и 6х2/4 LB ланжероны всегда имеют одинаковую
высоту по всей длине, независимо от типа рамы.
Рамы шире в передней части.




Поперечины

Поперечины могут быть одинарными или двойными;
обычно у них две конечные части. Детали одинаковы для
поперечин любой длины. Длина готовой поперечины
зависит от того, как детали приварены друг к другу.
Для различных типов рам имеется несколько вариантов
толщины поперечин. Имеются также двойные поперечины.
Поперечины нумеруются согласно их расположению в
раме. Первая поперечина - это поперечина, ближайшая к
передней части.

Конструкция рамы



11:01-01

4

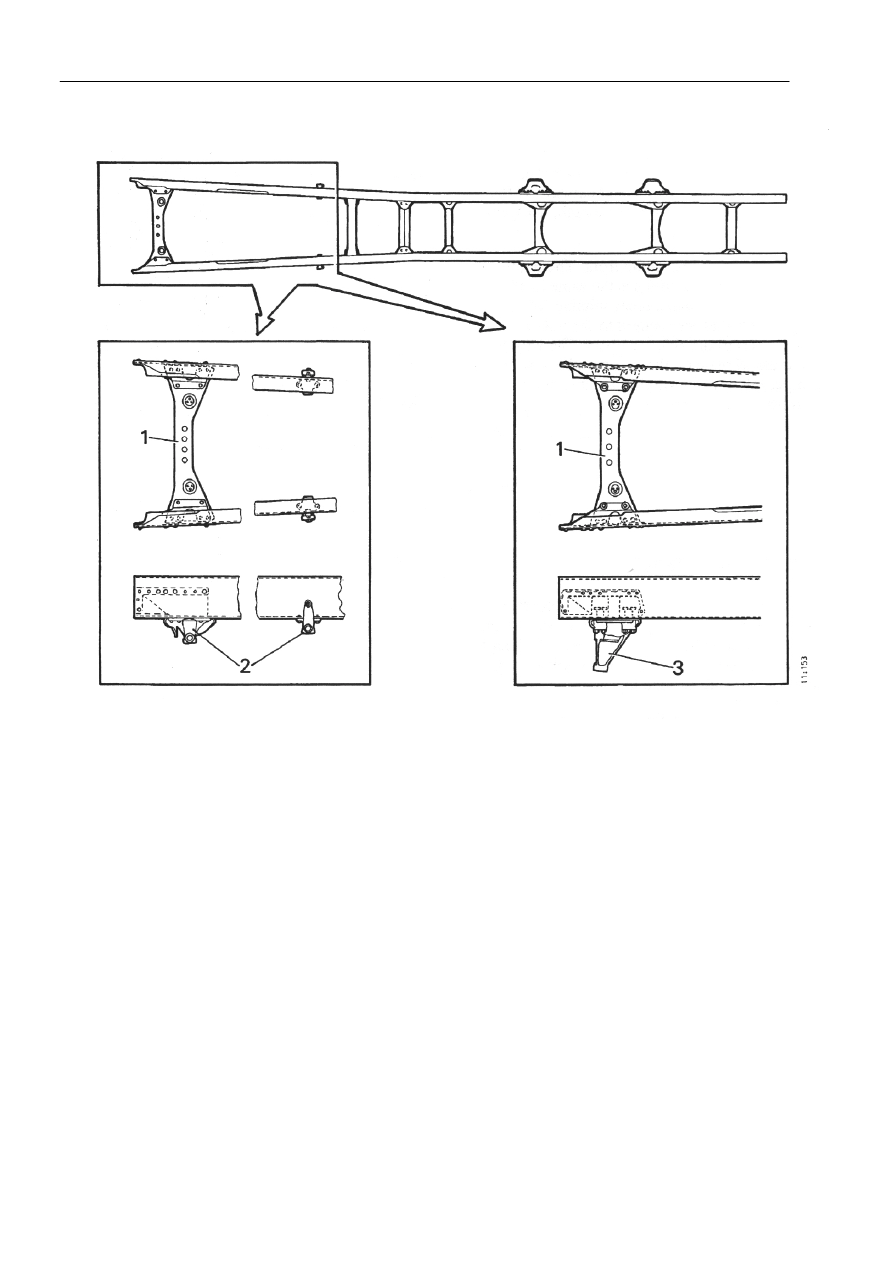

Передняя секция





























1  Передняя поперечина предназначена для рам с рессорной подвеской или с полностью

воздушной подвеской. К этому элементу конструкции крепятся кронштейны двигателя.

2  Кронштейны крепления рессор.
3  Рама для грузовиков с полностью воздушной подвеской оборудована кронштейном для

реактивной штанги.
