Тормозная система грузовиков Scania. Руководство - часть 90





Этап испытания 15



10:03-01

Этап испытания 15, испытание антифризного устройства

Спецификации

Осушитель воздуха





Сопротивление

Haldex and Wabco                                   5.0-7.5 Ом при
темп. < +7єС




Осушитель воздуха

Отметить функциональную проверку в отчете испытания тормоза.


•

Удостовериться,  что  спускной  клапан  в  нижней  части  осушителя  не  имеет  утечки  при
нагнетании компрессора.


Примечание!  Когда  компрессор  сбрасывает  нагрузку,  спускной  клапан  должен  быть  открыт.
Затем, воздух в осушителе должен стравливаться. Стравливание воздуха занимает до 40 секунд.

Проверить работу нагревателя одним из следующих способов:
1  Потрогать и определить, нагревается ли нагреватель.


•

Охладить нагреватель до температуры ниже  +7

°

С, что является температурой включения

термостата.

•

Включить  двигатель  и  потрогать  обратную  сторону  обогревателя,  проверить,  нагревается
ли  он  в  течение  минуты.  Температура  должна  повышаться  до  20-30

°

С,  что  является

температурой отключения термостата.


1  Замер сопротивления:

•

Отсоединить контакт Р2/Н в электрическом блоке.

•

Использовать  тестер  для  измерения  сопротивления.  Произвести  замер  между  землей  и
зеленым проводом, обозначенным 61С на штырьке 12 в контакте Н.


ВНИМАНИЕ! Стравить воздух из системы


•

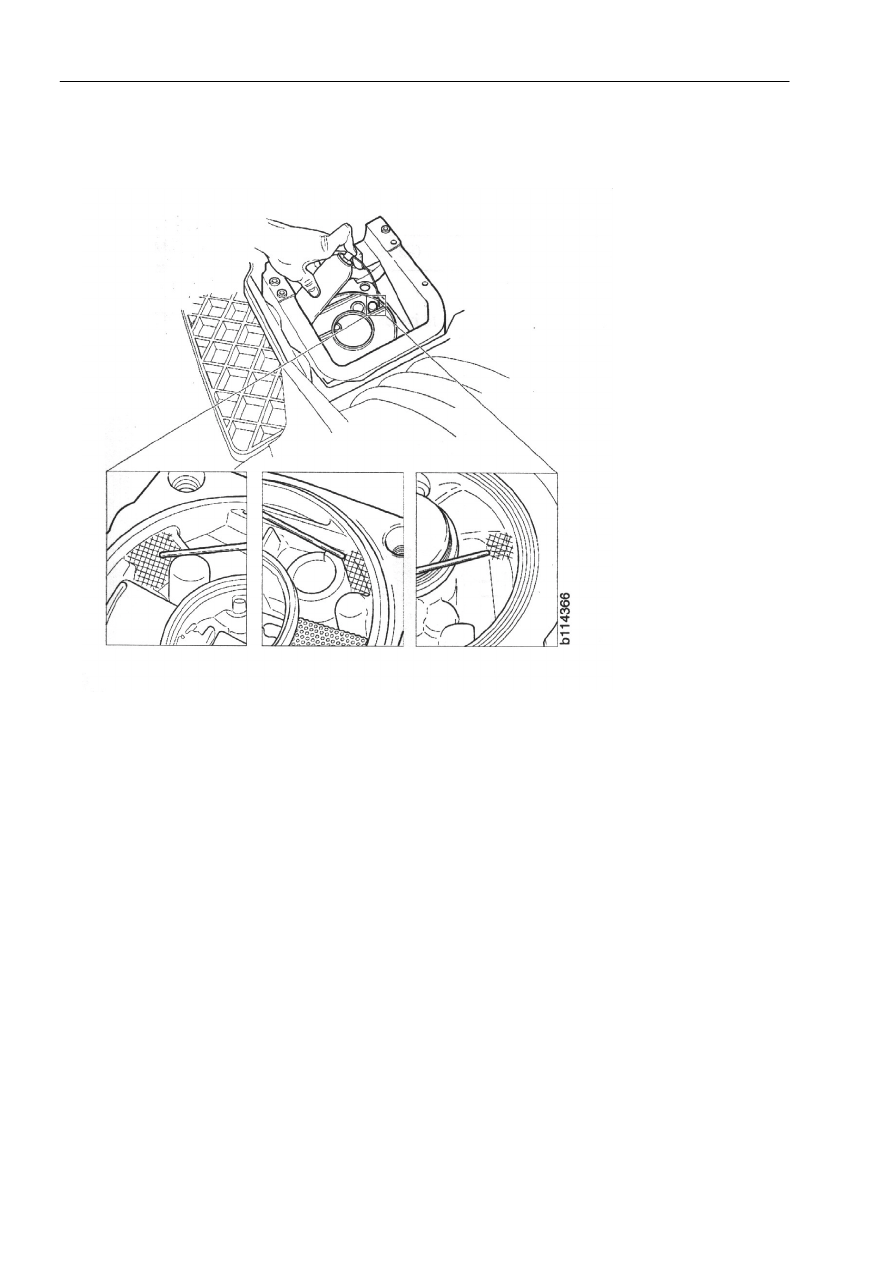

Наклонить кабину или опустить капот.
Снять крышку осушителя воздуха.


•

Снять влагопоглотительный поддон.













Этап испытания 15



10:03-01

•

Охладить  обратную  сторону  осушителя  воздуха,  используя,  например,  охлаждающий
распылитель, до температуры ниже  +7

°

С, что является температурой включения термостата.

Распылять в промежутки. Охладитель должен распространиться по материалу.



























•

Замерить  сопротивление  на  контакте.  Смотри  спецификации  для  определения  правильных
величин сопротивления.


Если  осушитель  воздуха  не  работает  по  вышеописанному  принципу,  его  необходимо
ректифицировать,  смотри  рабочую  группу  в  Заводской  Инструкции,  Цепь  питания,  Приборы  и
оборудование.

















Этап испытания 16



10:03-01


Этап испытания 16, испытание тормозного стартового давления

Спецификации

Стартовое давление тормоза

Максимальное  стартовое  давление  тормоза  с  виброгасителем
0.6 бар
Максимальное  стартовое  давление  тормоза  без  виброгасителя
0.4 бар
Максимальная

разница

право-лево

на

ось

0.2 бар



Оборудование/Манометры

2,5 бар            15 бар

 1 st.


Отметить показания в отчете испытания тормоза.

1  Подключить  манометр  к  испытательному  соединению  5  передней  оси  и  испытательному

соединению 6 задней оси.

2  Поднять автомобиль домкратом так, чтобы колесо могло свободно вращаться.
3  Прокрутить колесо.
4  Попросить кого-нибудь из коллег слегка нажать педаль тормоза.
5  Снять показания манометра, как только тормоз начнет срабатывать.
6  Провести замеры на всех колесах.

Максимальное стартовое давление тормоза должно быть в пределах от 0.4 до 0.6 бар, независимо
от  размера  камеры.  Если  стартовое  давление  или  отклонение  на  ось  выше  данных  величин,
необходимо ректифицировать тормоз. Смотри основную группу в Заводской инструкции, Детали
тормоза колес для колодочного тормоза.


















Этап испытания 17



10:03-01


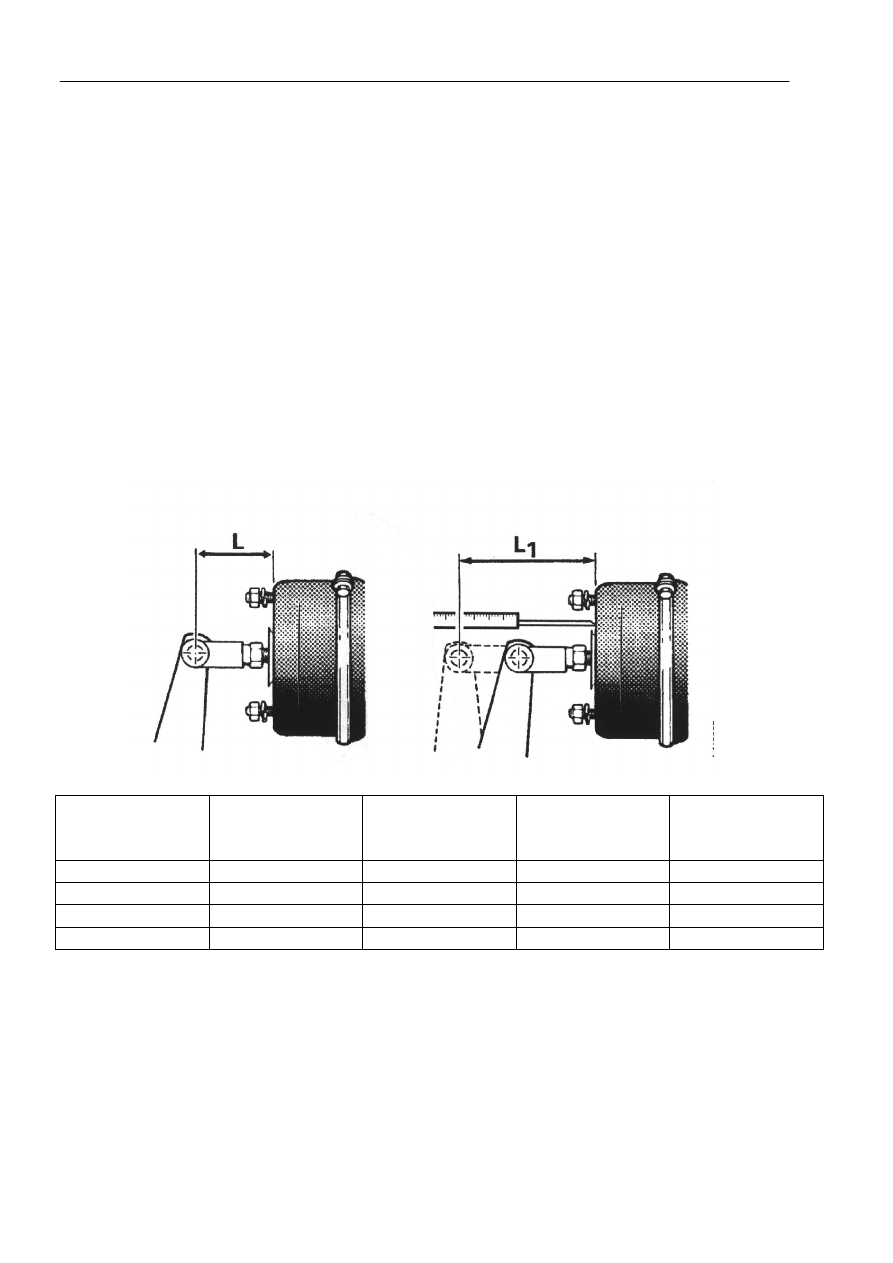

Этап испытания 17, базовая настройка и величина хода

Отметить показания в отчете испытания тормоза.

Настройка
1  Замерить базовую настройку L, используя штангенциркуль. Отметить показания.

Примечание: Замерять по направлению к поверхности камеры.

Примечание: Стояночный тормоз должен отпускаться при давлении минимум 6.0 бар.

2  Нажать педаль тормоза. Замерить положение L

1

 тормоза. Отметить показания.


Примечание: Педаль тормоза должна быть нажата до отказа.

3  Рассчитать величину хода L

2

=L

1

-L. Отметить показания.

















Размер камеры

Внешний
диаметр
(поперек ремня)

Базовая
настройка L

Положение
тормоза L

1



Величина хода
L

2



16

165 мм 69-71 мм 94-115 мм 25-44 мм

20

176 мм 69-71 мм 94-115 мм 25-44 мм

24

186 мм 69-71 мм 94-115 мм 25-44 мм

30

210 мм 69-71 мм 94-121 мм 30-51 мм
