Ремонт



10:02-10

29

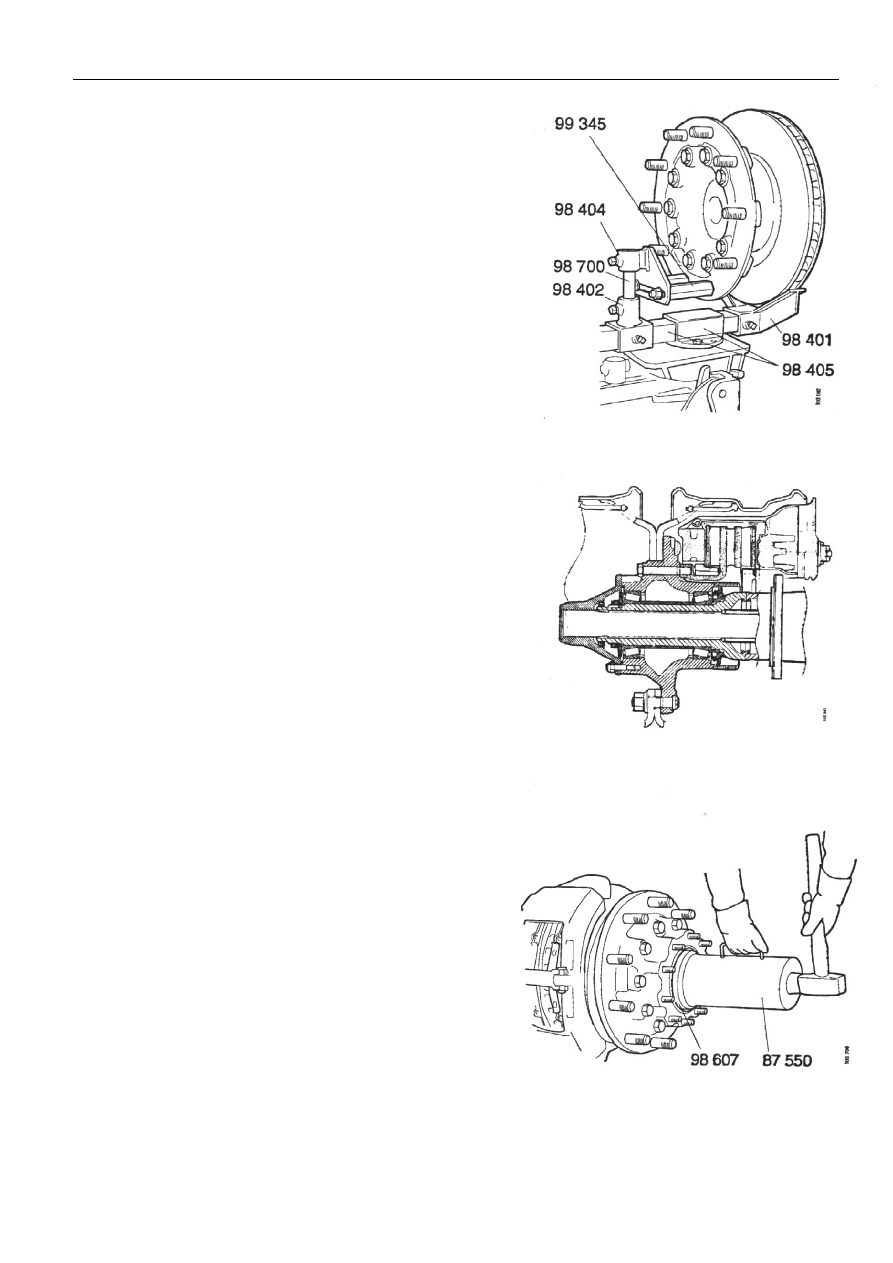

4  Зажать  ступицу  в  зажимной  коробке  578  313  с

блоком V 98 401, держателем 98 402, кронштейном
с  концевой  скобой  98  404  и  2  втулками  99  345
(подвергаются изменению).


ВНИМАНИЕ!  Втулки  99  345  должны  затягиваться,
пока  не упрутся в поверхность ступицы.













5  Смазать  подшипники  колес  и  залить  смазку  в

ступицу.

6  Установить  ступицу  на  шейку  вала,  избегая

повреждения внутреннего уплотнительного кольца.













7  Вбить  подшипник  на  место,  используя  шлямбур 87

550  и  кольцо  98  607.  Не  забивать  его  до  конца,
оставить  так,  чтобы  рассчитать  правильное
положение,  когда  будет  затягиваться  гайка
ступицы.

8  Установить  шайбу,  новую  стопорную  шайбу  и

гайку  ступицы.  Убедиться,  что  плоская  сторона
гайки ступицы направлена внутрь против ступицы.









Ремонт



10:02-10

30

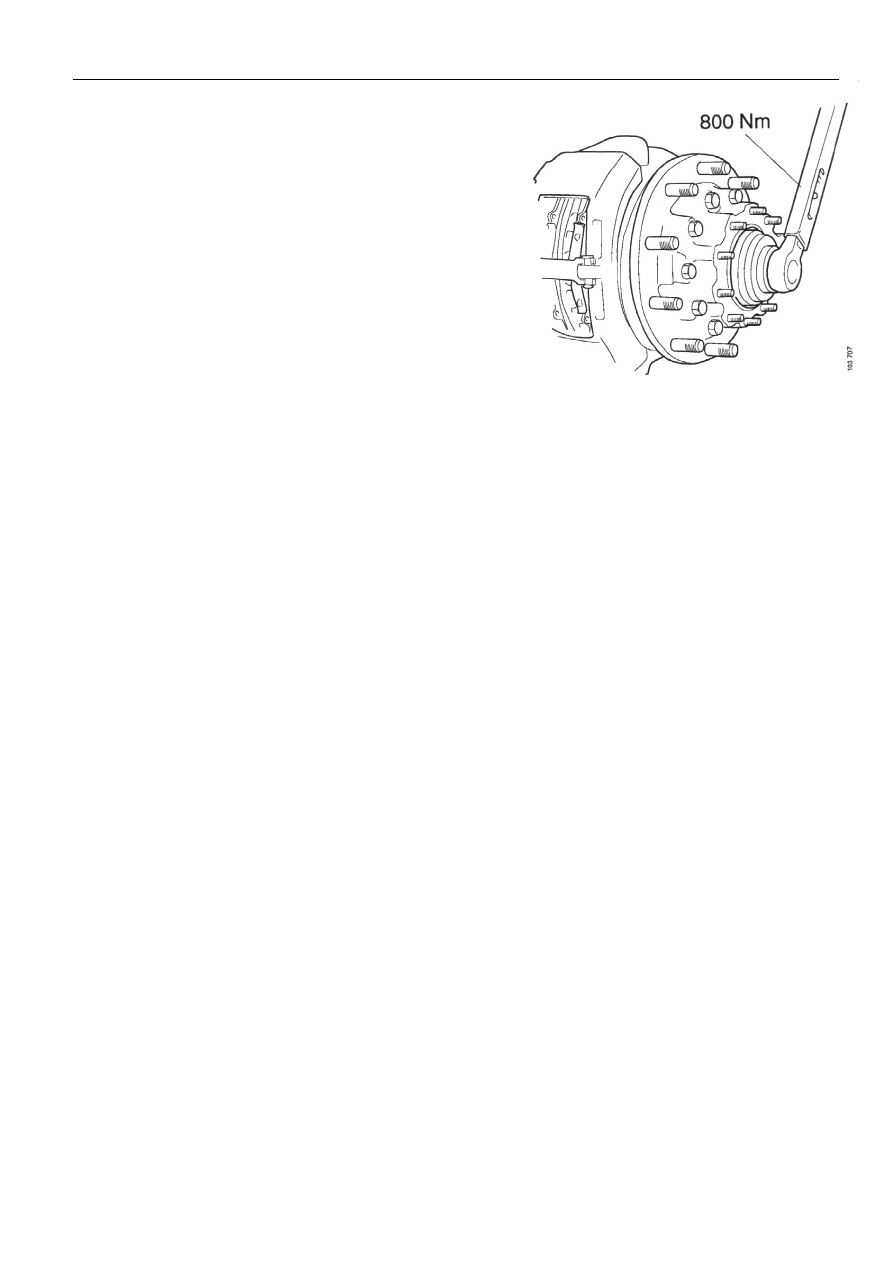

9  Затянуть  гайку  ступицы  до  крутящего  момента  800

Нм,  во  время  вращения  ступицы.  Важно,  чтобы
ролики  подшипника  занимали  свое  правильное
положение.

10  Осадить стопорную шайбу.
11  Установить новое уплотнение и вставить полувал.
12  Залить фланец полувала смазкой и установить его на

место с новыми гайками.
Крутящий момент 84 Нм.

13  Установить  тормоз.  Смотри  раздел  «Подгонка

тормоза».

14  Установить тормозную камеру.

Крутящий момент 140 Нм.








































Ремонт



10:02-10

31

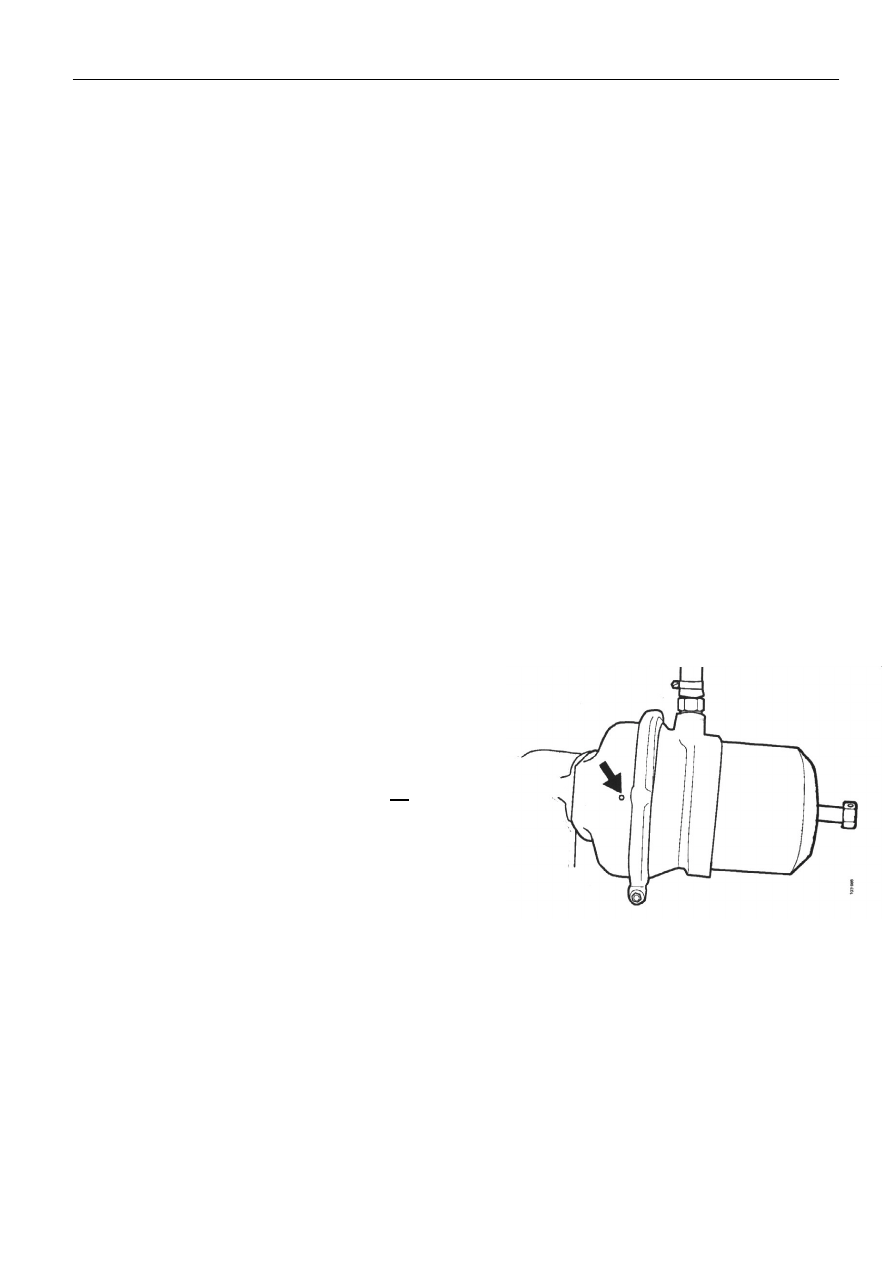

Замена  тормозной камеры с пружинным энергоаккумулятором



1  Отпустить

стояночный  тормоз  и  открутить

разъемный болт.


ВНИМАНИЕ! Тормозная камера слегка отличается от
той,  что  используется  при  колодочном  тормозе.
Разъемный  болт  должен  откручиваться    только
примерно на 35 мм.

2  Включить стояночный тормоз.
3  Отсоединить шланги.
4  Открутить  две  гайки,  закрепляющие  камеру,  и

вынуть держатель кабеля индикатора износа.

5  Снять камеру.
6  Проверить  суппорт  на  предмет  наличия  влаги

(заглянуть  в  отверстие  тормозной  камеры).  Если
имеется  влага,  заменить  суппорт,  иначе  заржавеет
регулировочный  механизм.  Кроме  того,  осмотреть
резиновые  гофрированные  шланги  тормозной
камеры.







7  Снять  уплотнение  со  сливного  отверстия,  которое

направлено  вниз  к  новой  камере.  В  противном
случае  влажный  воздух  попадет  в  суппорт  и  он
заржавеет.  Смазать  конец  толкателя  смазкой
общецелевого  назначения,  которая  не  содержит
молибден. Установит камеру на место.

8  Установить кабельный держатель и затянуть гайки.

Крутящий момент 180 Нм.

9  Осуществить повторное соединение шлангов.
10  Отпустить

стояночный  тормоз  и  завинтить

разъемный болт.

1 711 703

10:02-12

Выпуск 1

ru








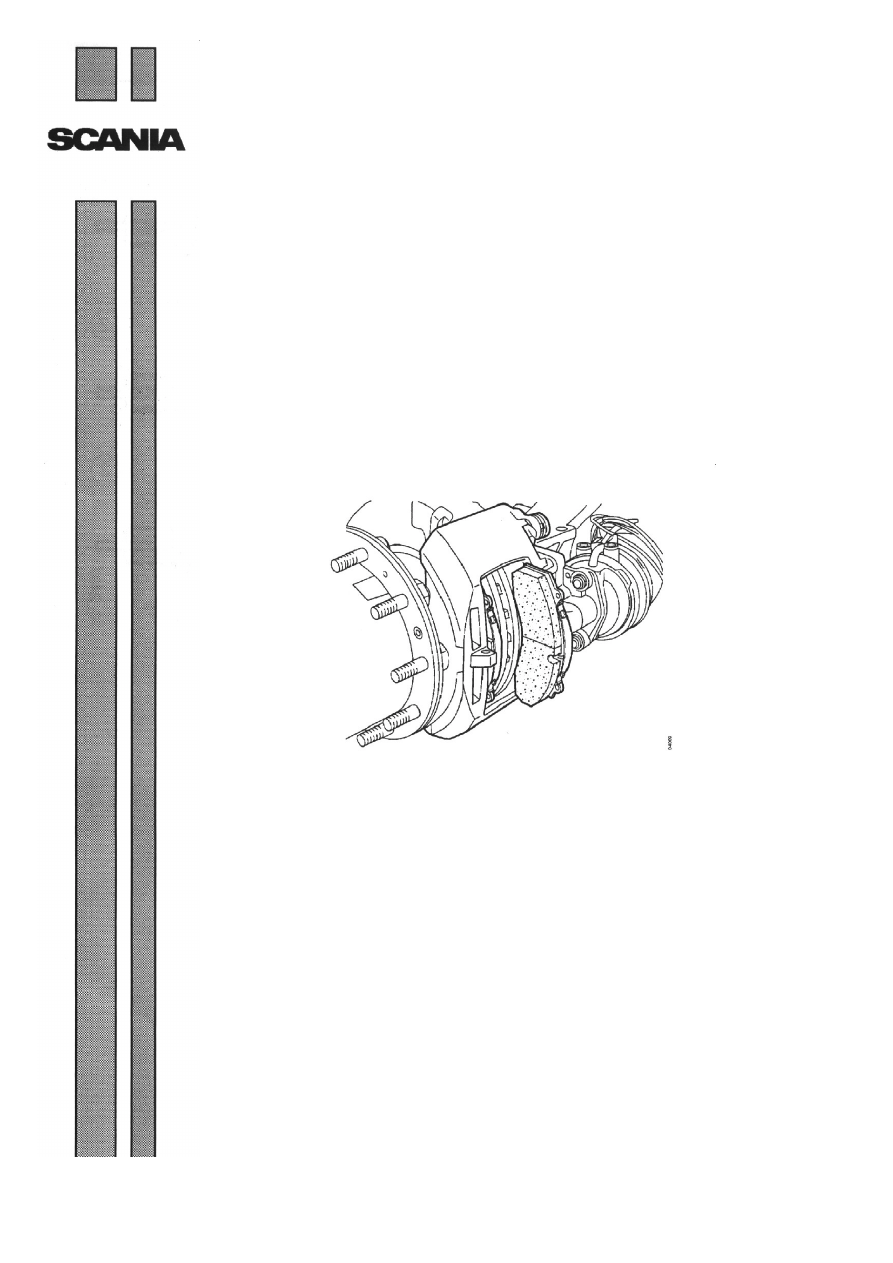

Дисковый тормоз



Общее устройство
