Узел привода переднего моста



05:07-07

Швеция



58



Узел привода переднего моста



Специальные инструменты


Номер   Наименование

87 126   Оправка
87 247   Оправка
98 364   Оправка
99 190   Оправка
99 289   Оправка


Другие инструменты

587 585   Клещи для снятия стопорных колец






Сборка


1

Установить нижнюю шайбу пружинным пазом
вверх.








2

Нанести уплотнительный состав 584 106 тонким
слоем на нижнюю сторону вкладыша; на сторону с
малой фаской А.


3

Опустить вкладыш с нанесенным уплотнительным
составом, осуществить его центровку и аккуратно
прижать, используя оправку 87 126.












Узел привода переднего моста



05:07-07

Швеция



59



4

Вставить на место шариковый подшипник.
Использовать оправку 87 247.










5

Установить стопорное кольцо, используя клещи для
снятия стопорных колец 587 585.













6

Нанести герметизирующий состав 561 019 вокруг
уплотнения и полностью запрессовать его.
Использовать оправку 98 364 и 99 289.














7

Установить муфту переключения и вилку
механизма переключения на вал.


Примечание: Зубья муфты должны смотреть наружу.





Узел привода переднего моста



05:07-07

Швеция



60


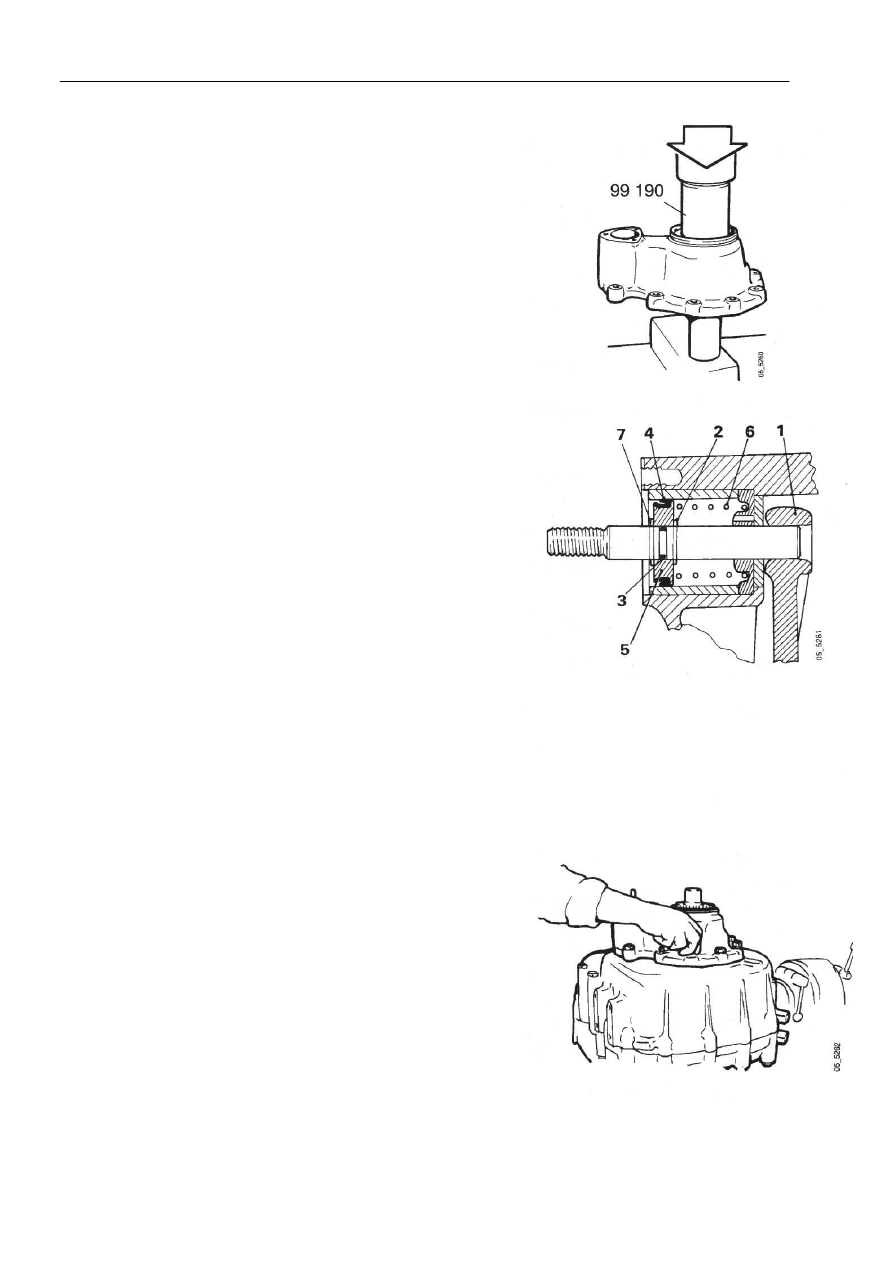

8

Запрессовать вал в корпус подшипника.
Использовать оправку 99 190.














9

Установить удерживающее кольцо 2 и
уплотнительное кольцо 3 на вал. Установить на
место пружину 6, заменить уплотнение 4 на поршне
5 и смазать его консистентной смазкой 319 308.
Взять поршень вместе с удерживающим кольцом 7.
Открытая сторона уплотнения должна смотреть
наружу. Прижимать до тех пор, пока удерживающее
кольцо не встанет в паз.


Примечание: Дальнейшие операции по сборке и
регулировке описаны в пункте "Регулировка хода
механизма блокировки дифференциала".

1  Вилка механизма переключения
2  Стопорное кольцо
3  Уплотнительное кольцо
4  Уплотнение
5  Поршень
6  Пружина
7  Стопорное кольцо



10

Нанести уплотнительный состав 584 106 тонким
слоем на узел переднего привода.


Примечание: Не следует наносить избыточное
количество уплотнительного состава, поскольку он
попадает в масляную магистраль, когда узел привода
прикрепляется болтами на место.

11

Установить на место прокладки и узел переднего
привода. Привернуть гайки и затянуть их.





Сборка



05:07-07

Швеция



61



Сборка



Крышка подшипника первичного вала



Специальные инструменты


Номер   Наименование

87 441   Оправка
98 450   Хвостовик
98 566   Оправка
99 289   Оправка






1

Выпрессовать уплотнения и стальное кольцо из
крышки, используя оправку 87 441 и хвостовик 98
450.














2

Нанести герметизирующий состав 561 019 на
наружную сторону стального кольца и запрессовать
на место кольцо с уплотнениями, используя
оправку 99 289.
