Механизм переключения передач грузовиков Scania. Руководство - часть 12

Рычажно-тяговый механизм, кабины типа Т



05:05-05

Швеция



45



Рычажно-тяговый механизм,
кабина типа Т


Замена шарового шарнира рычага
коробки передач




Шаровой шарнир рычага коробки передач подлежит
замене по той же методике, что и шаровые шарниры
штанги механизма переключения передач для кабин
типа Р и R.

Смотри пункт "Замена шаровых шарниров штанги
механизма переключения передач в раме, кабины типа
Р и R".






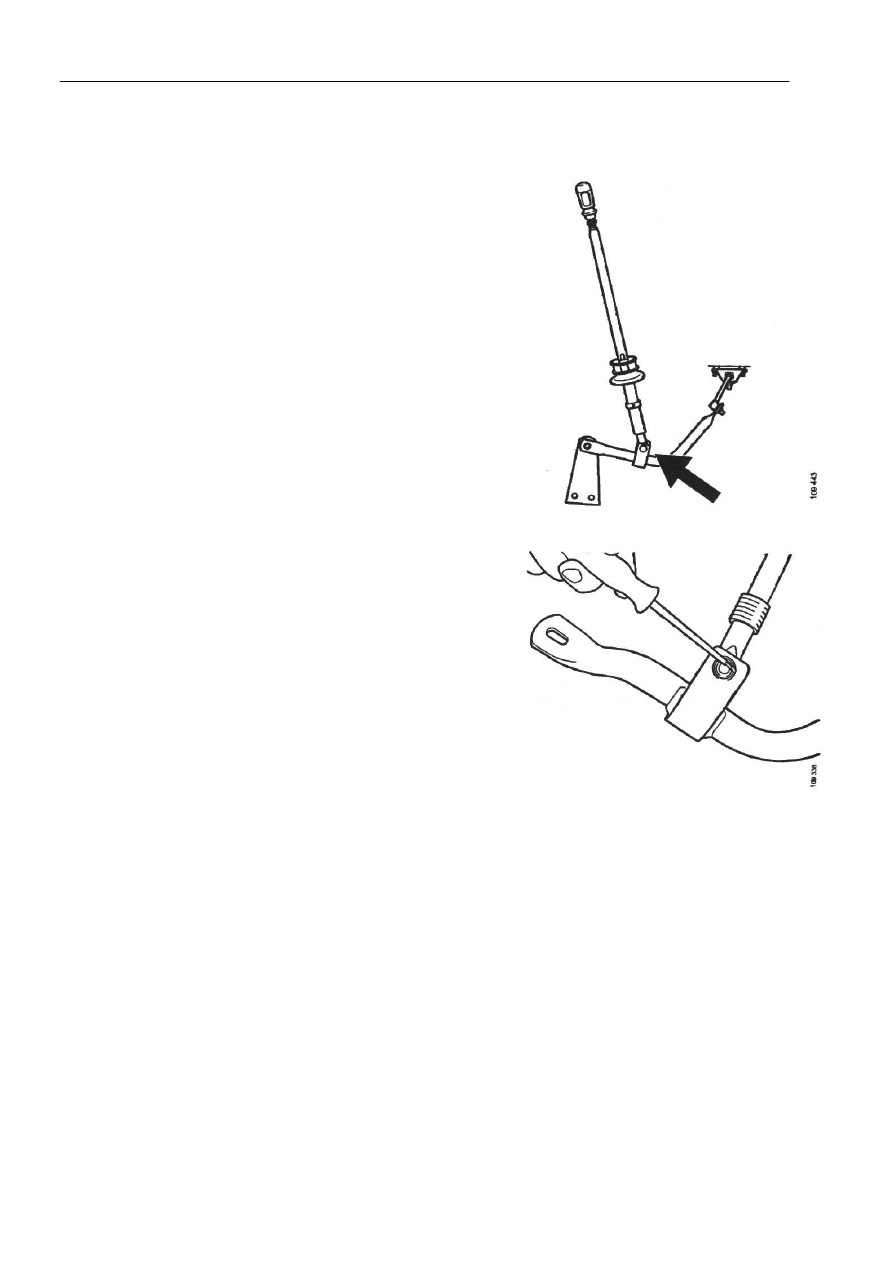

Шаровой шарнир рычага коробки
передач



Замена шарового шарнира реактивной
тяги


Шаровой шарнир реактивной тяги подлежит замене по
той же методике, что и шаровой шарнир реактивной
тяги для кабин типа Р и R.

Смотри пункт "Замена шарового шарнира реактивной
тяги, кабины типа Р и R".








Шаровой шарнир реактивной тяги










Рычажно-тяговый механизм, кабины типа Т



05:05-05

Швеция



46


Снятие штанги механизма переключения передач


1

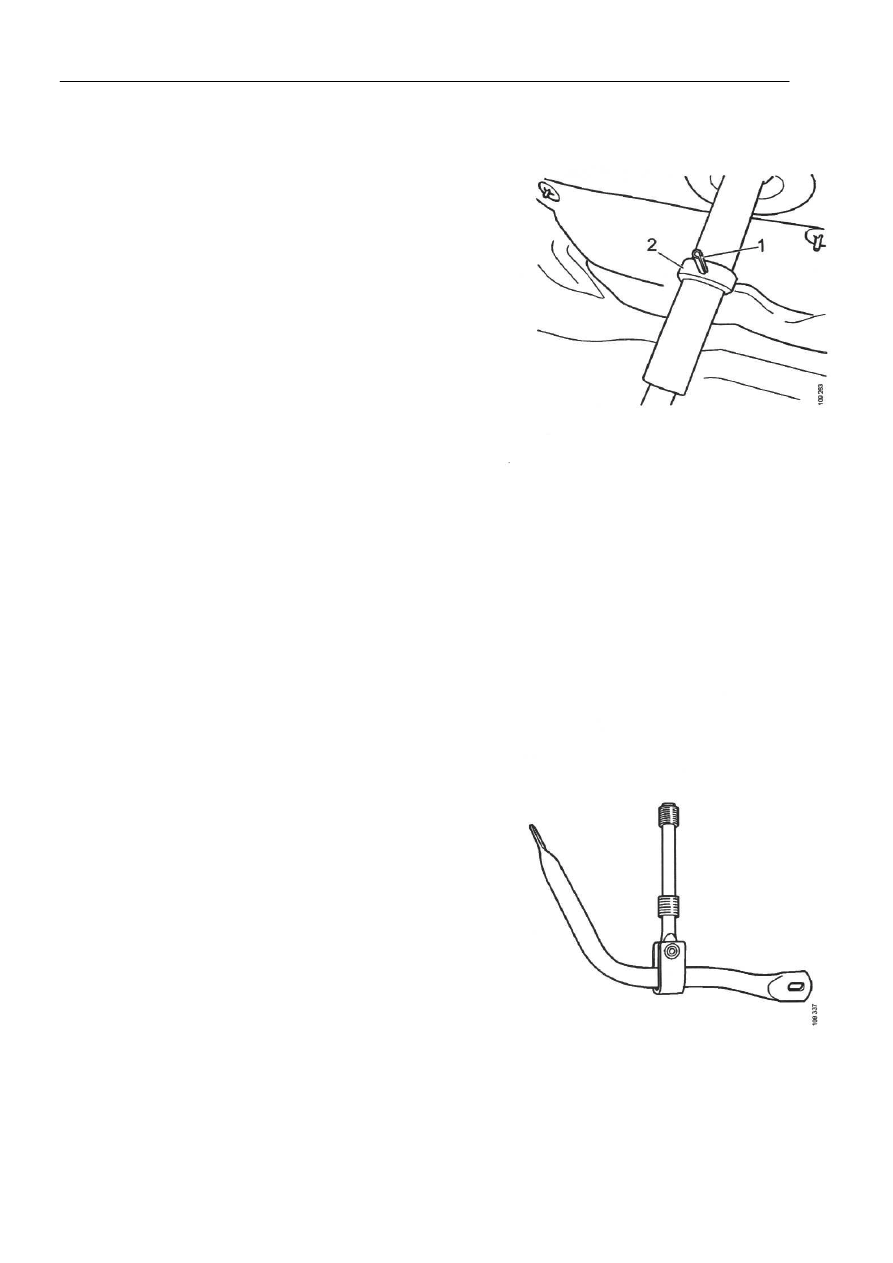

Вынуть пружинный штифт 1 и извлечь втулку 2.













1

Пружинный штифт

2

Втулка


2

Снять гайку переднего шарового шарнира с тем,
чтобы передняя часть штанги механизма
переключения передач вышла из  рычага коробки
передач. Отвернуть гайку переднего шарового
шарнира, используя торцевой ключ и гаечный
ключ.


3

Извлечь шаровой шарнир реактивной тяги из
штанги механизма переключения передач,
используя торцевой ключ и гаечный ключ.









4

Вынуть штангу механизма переключения передач.









Штанга рычага механизма
переключения передач, кабина
типа Т





Рычажно-тяговый механизм, кабины типа Т



05:05-05

Швеция



47



Замена подшипника между рычагом механизма переключения передач и
штангой механизма переключения передач













1

Снять удерживающее кольцо, расположенное в
шарнире.


2

Заменить подшипник между рычагом
переключения передач и штангой механизма
переключения передач. Смотри пункт "Снятие
подшипников между рычагом переключения
передач и соединительным рычагом, кабины типа Р
и R" и пункт "Установка подшипников,
расположенных между рычагом переключения
передач и соединительным рычагом, кабины типа Р
и R".











3

Установить удерживающее кольцо в шарнир.















Рычажно-тяговый механизм, кабины типа Т



05:05-05

Швеция



48



Установка штанги механизма переключения передач


1

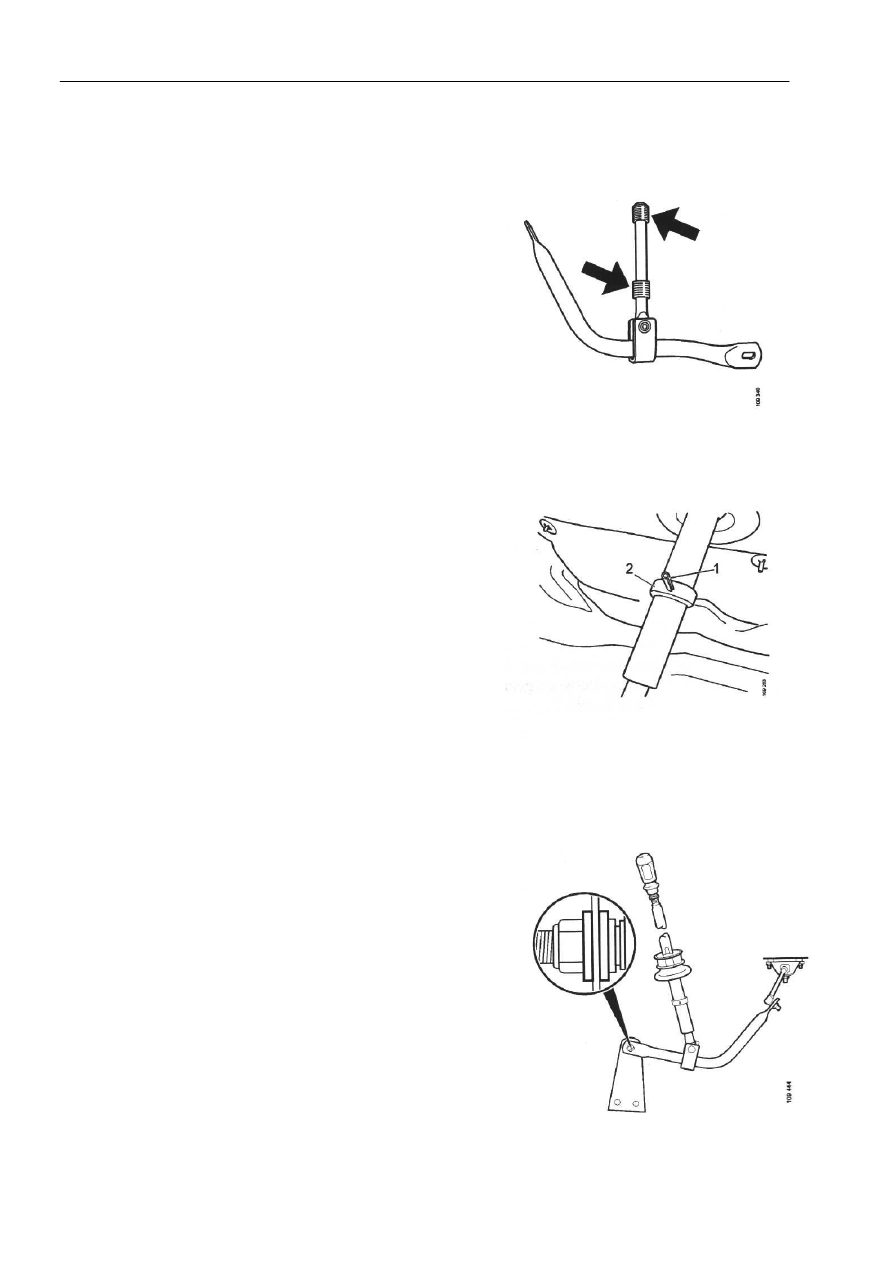

Смазать распорные кольца на нижней части рычага
переключения передач консистентной смазкой,
часть № 814240.


2

Прикрепить штангу механизма переключения
передач к рычагу переключения передач.








Распорные кольца на нижней
части рычага переключения
передач.


3

Установить втулку 2 и вставить пружинный штифт
1.








4

Прикрепить штангу механизма переключения
передач к шаровому шарниру реактивной тяги.


5

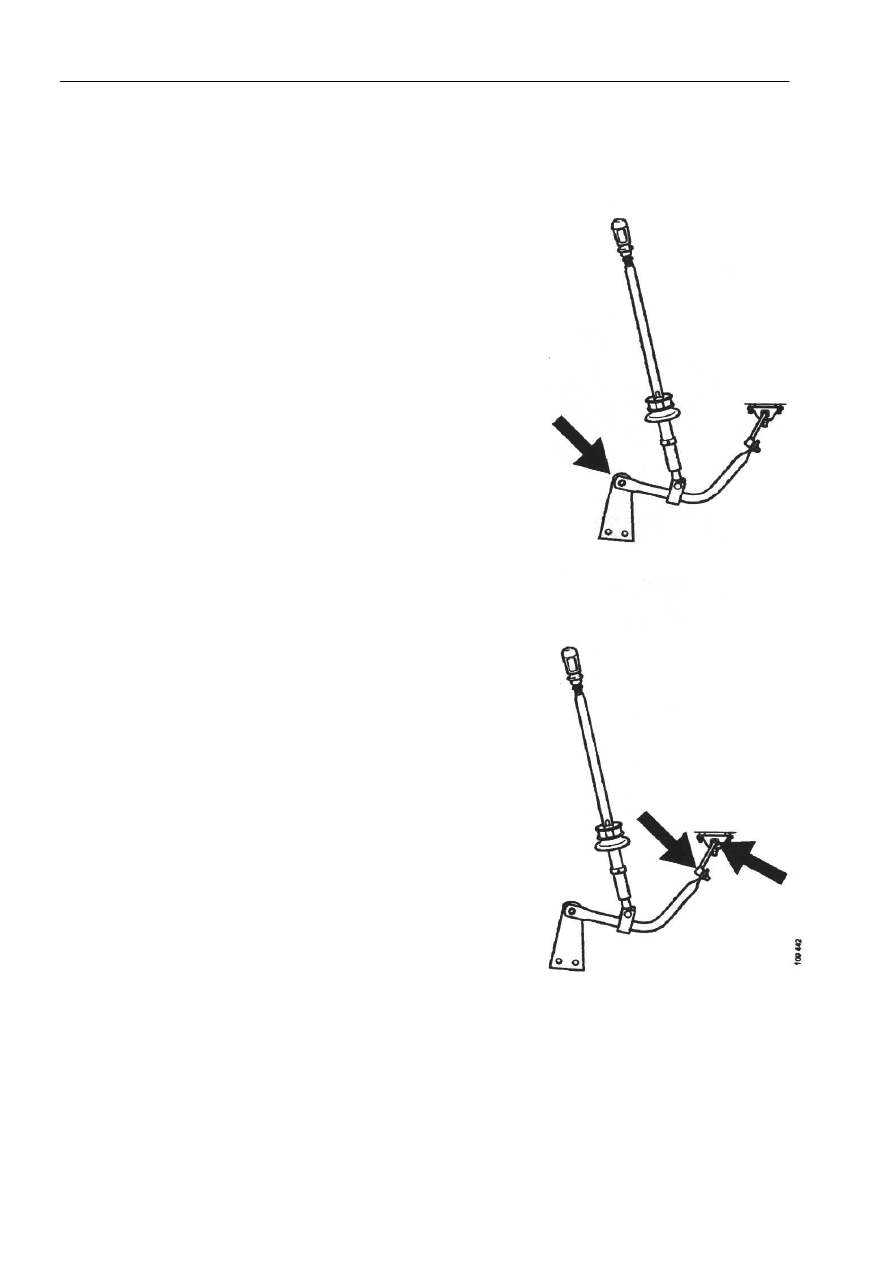

Прикрепить штангу механизма переключения
передач к шаровому шарниру рычага коробки
передач.







Примечание: При установке по обеим сторонам
регулировочного паза штанги механизма переключения
передач должны устанавливаться шайбы толщиной 4
мм.



6

Осуществить проверку продольной и поперечной
регулировки рычага переключения передач, смотри
пункт "Регулировка рычажного механизма, кабина
типа Т".
