Механизм переключения передач грузовиков Scania. Руководство - часть 10

Узел рычага переключения передач кабины типа Т



05:05-05

Швеция



37



Замена шарикового подшипника в
проходной втулке кабины


Смотри пункт "Замена подшипника в проходной втулке
кабины, кабины типа Р и R".




Установка узла рычага переключения
передач


1

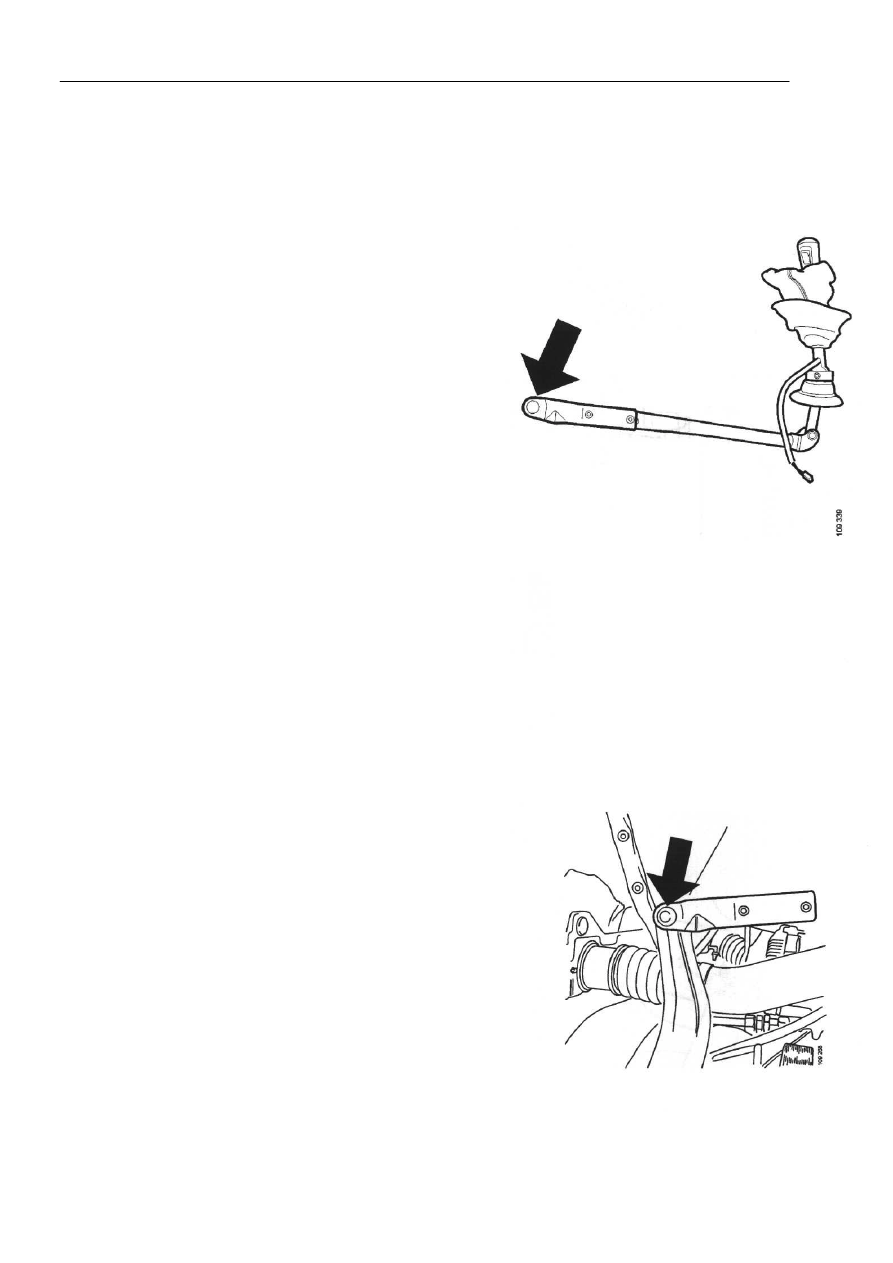

Нанести консистентную смазку на  распорные
кольца, находящиеся в нижней части штанги
механизма переключения передач.








Распорные кольца на нижней части
штанги механизма переключения
передач

2

Установить на место рычаг переключения передач
и прикрепить его к рычажному механизму,
расположенному под кабиной. Смазать
консистентной смазкой наружную сторону нижней
части наружного чехла. Это облегчит
протаскивание чехла через проходную втулку
кабины.


Примечание: Не забыть установить втулку 2 на рычаг
переключения передач.





3

Вставить болт через рычаг переключения передач и
проходную втулку кабины, затем затянуть его.


4

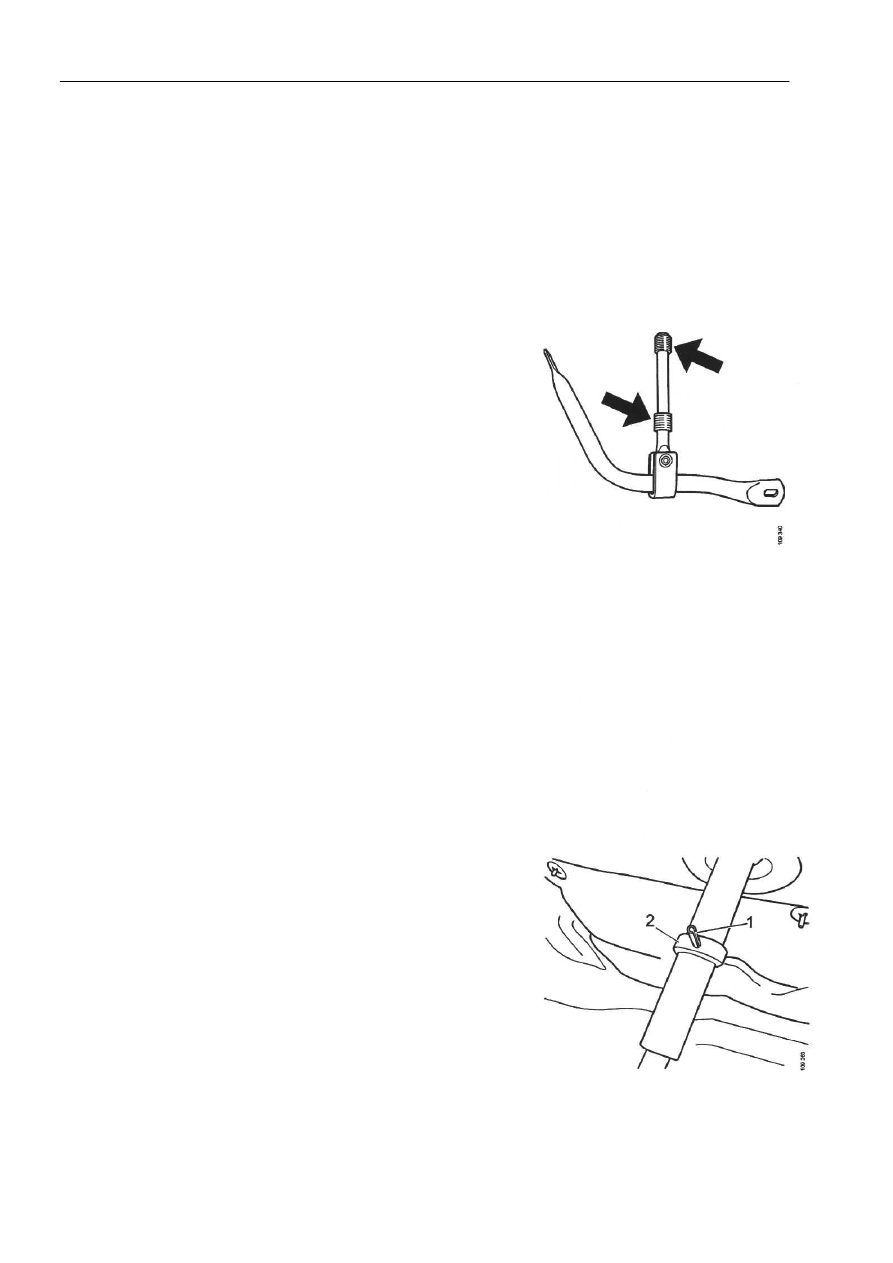

Установить втулку 2 и вставить пружинный штифт
1.



1

Пружинный штифт

2

Втулка

5

Подключить разъем.


6

Установить на место чехол.

Рычажно-тяговый механизм, кабины типа P и R



05:05-05

Швеция



38



Рычажно-тяговый механизм, кабины типа Р и R




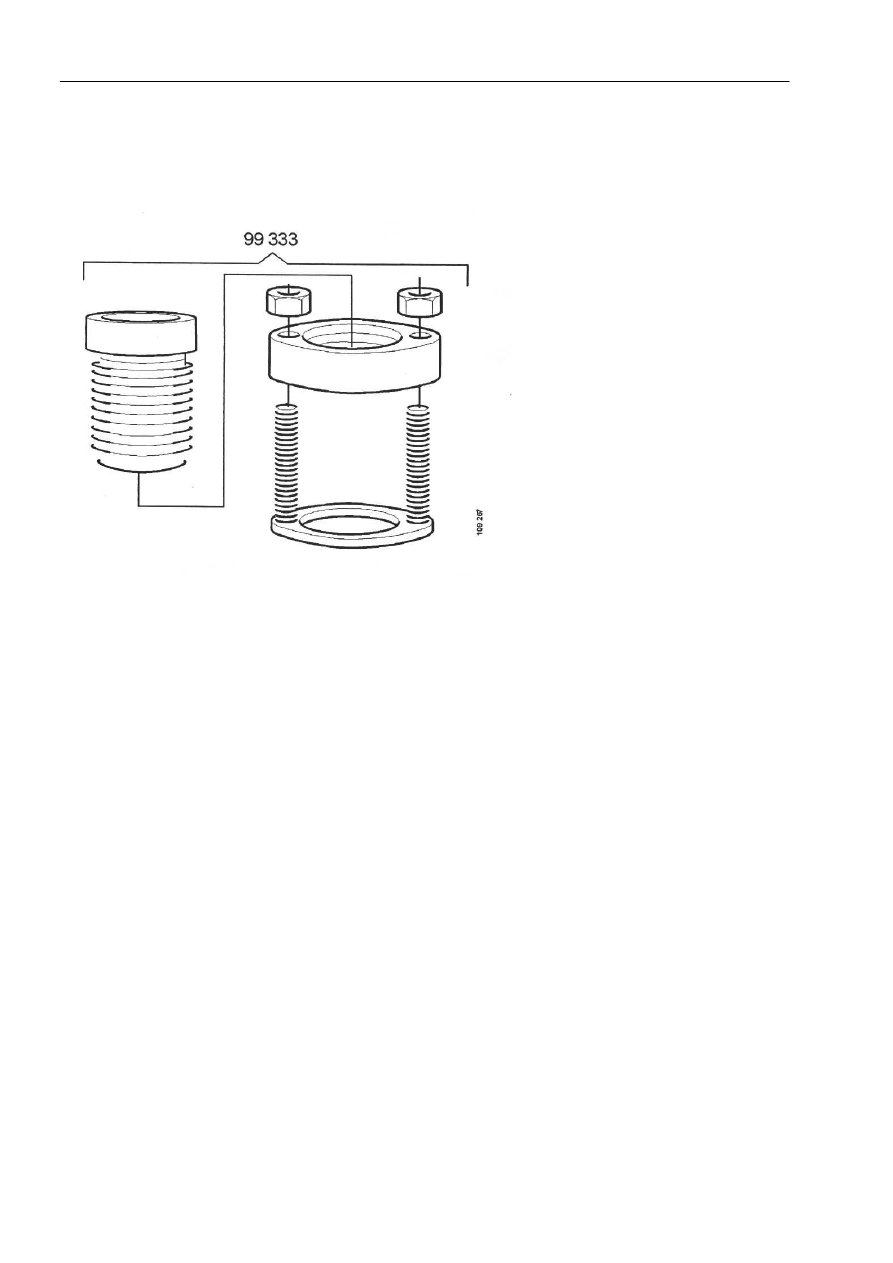

Специальные инструменты


















Специальные инструменты, шаровые шарниры



99 333

Съемник


























Рычажно-тяговый механизм, кабины типа P и R



05:05-05

Швеция



39



Замена переднего верхнего шарового шарнира


1

Откинуть кабину вверх.


ПРЕДОСТЕРЕЖЕНИЕ! Необходимо всегда
осуществлять откидывание кабины до тех пор, пока она
не пройдет точку равновесия, и не достигнет конечного
положения.





Необходимо установить клапан переключения в нижнее
положение откидывания назад, когда кабина поднята
вверх.





Работая под кабиной, необходимо всегда использовать
опорную стойку кабины



















2

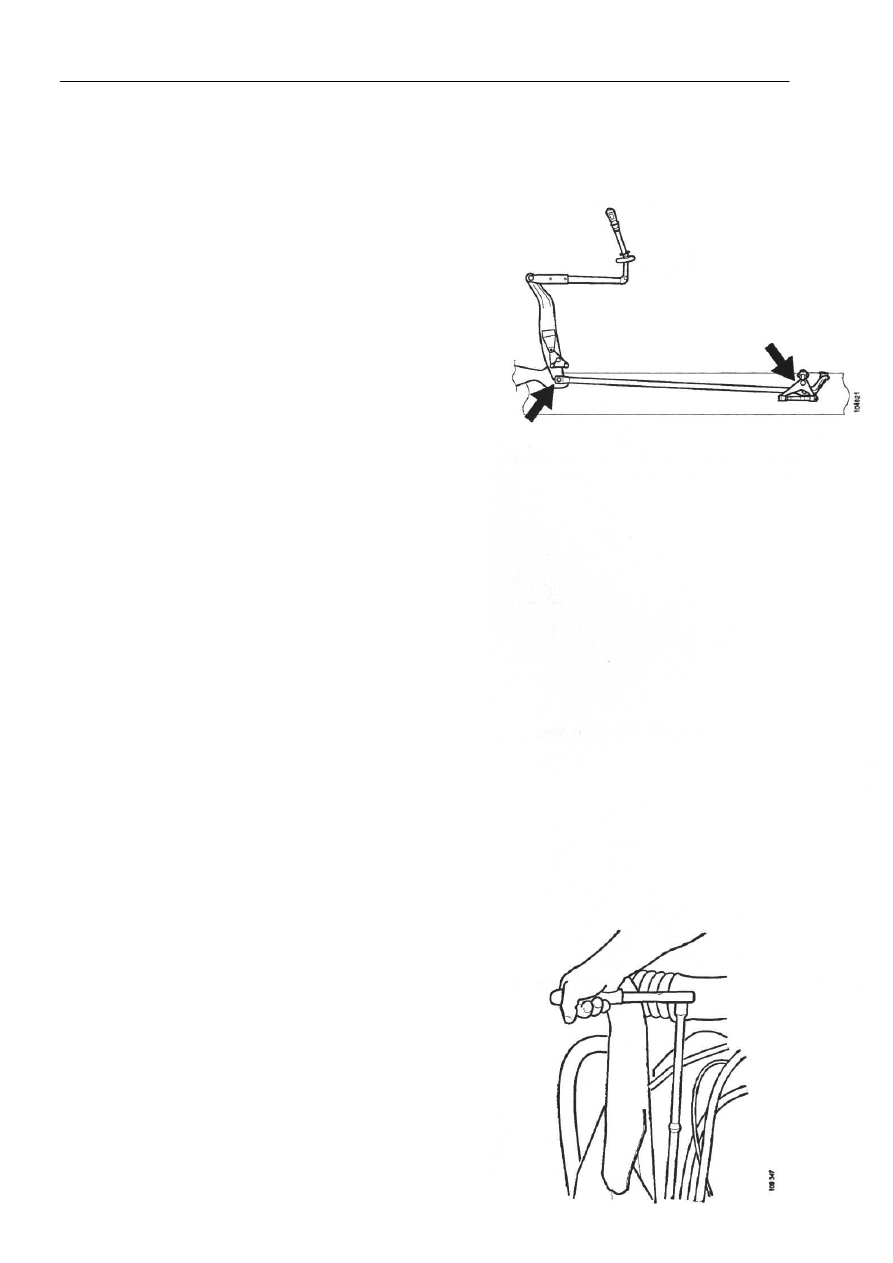

Снять кронштейн в сборе с шаровым шарниром с
автомобиля. Отвернуть гайку шарового шарнира,
используя торцевой ключ и гаечный ключ.


3

Установить новый кронштейн с шаровым
шарниром.


4

Осуществить проверку продольного положения
рычага переключения передач, смотри пункт
"Регулировка рычажного механизма, кабины типа Р
и R".







Рычажно-тяговый механизм, кабины типа P и R



05:05-05

Швеция



40



Замена шаровых шарниров тяги
механизма переключения передач в
раме


Ниже приведенная методика выполнения работ
применима как к переднему, так и к заднему шаровому
шарниру.

ПРЕДУПРЕЖДЕНИЕ! Необходимо всегда
осуществлять откидывание кабины до тех пор, пока она
не пройдет точку равновесия, и не достигнет конечного
положения.





Работая под кабиной, необходимо всегда использовать
опорную стойку кабины.





ПРЕДУПРЕЖДЕНИЕ! При работе под автомобилями
с пневматической подвеской необходимо всегда
закреплять автомобили на стендах.

1

Откинуть кабину вверх.


2

Снять брызговик и шумозащитный щиток коробки
передач.










•

Для облегчения замены шаровых шарниров тяги
механизма переключения передач, все шарниры
тяги механизма переключения передач должны
быть сняты. Снятие шаровых шарниров
осуществлять с помощью торцевого ключа и
гаечного ключа.



Примечание: Тяга механизма переключения передач
должна оставаться в автомобиле. Повернуть тягу
механизма переключения передач таким образом, чтобы
можно было использовать съемную рукоятку и
удлинитель торцевого ключа.
