Спецификация



  05:03-02



81



Величины крутящего момента затяжки



Коробка передач


Круглая гайка на вторичном валу .............................................   400 Нм + герметизирующий состав

Стопорный болт для вала передачи заднего хода....................   50 Нм + герметизирующий состав

Перепускной клапан  ..................................................................   45 Нм

Маслопровод ...............................................................................   26 Нм

Масляный штуцер вала ..............................................................   80 Нм

Болты для масляного насоса  .....................................................   9,5 Нм

Зажимные болты для картера сцепления .................................   210 Нм

Зажимные болты для опорной втулки  .....................................   26 Нм

Круглая гайка для фланец-вилки ..............................................   600 Нм

Сливные и уровневые пробки ...................................................   100 Нм


Крышка с механизмом переключения передач


Кожух над пружинами ...............................................................   25 Нм

Болт для поршня делителя  ........................................................   26 Нм

Болты для цилиндра делителя  ..................................................   26 Нм

Зажимные болты для кожуха

М10.............................   47 Нм




М12.............................   84 Нм



Опора рычага механизма переключения передач


Рычаг механизма переключения передач (2) ...........................   92 Нм

Зажимные болты для направляющей с пазом  .........................   25 Нм + герметизирующий состав

Втулка для пружины поперечного хода  ..................................   47 Нм

Переключатель  ...........................................................................   25 Нм

Зажимные болты для прикрепления к крышке с механизмом
переключения передач  ..............................................................   47 Нм

Спецификация



  05:03-02



82



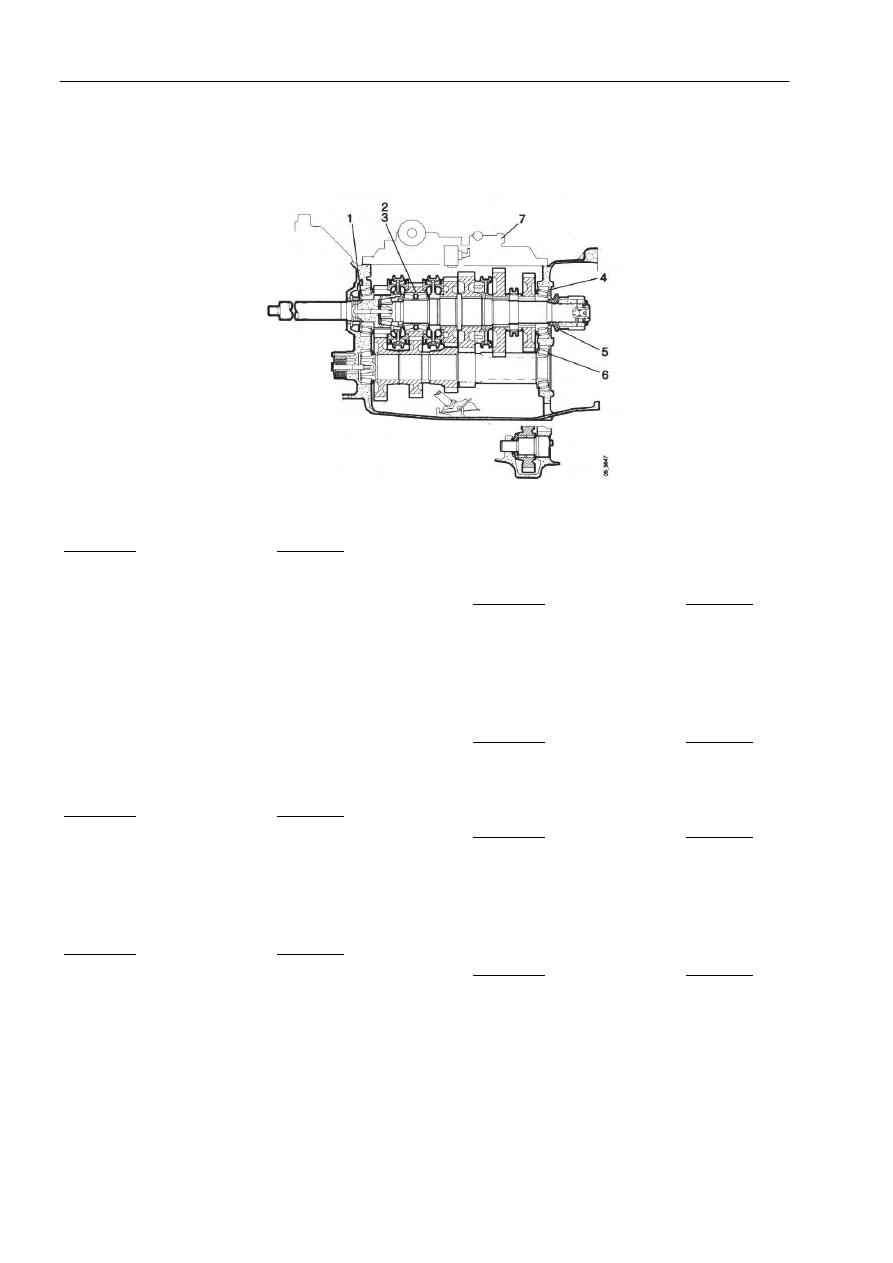

Запасные части


Указанные изделия должны находиться на складе мастерской для ремонта коробок передач
GRS900.














1

Стопорные кольца для подшипника первичного вала


Часть №

Толщина

1 113 900

2,20 мм

1 113 901

2,25 мм

1 113 902

2,30 мм

1 113 903

2,35 мм

1 113 904

2,40 мм

1 113 905

2,45 мм

1 113 906

2,50 мм

1 324 647

2,55 мм

1 324 648

2,60 мм

1 324 649

2,65 мм

2

Прокладки для шестерни делителя

Часть №

Толщина

1 104 069

0,30 мм

1 104 070

0,40 мм

1 104 071

0,50 мм

3

Распорные кольца для шестерни

делителя
Часть №

Толщина

1 302 731

9,50 мм

1 302 732

9,52 мм

1 302 733

9,54 мм

1 302 734

9,56 мм

1 302 735

9,58 мм

4

Прокладки для вторичного вала

Часть №

Толщина

378 637

0,25 мм

378 638

0,30 мм

378 639

0,40 мм

5

Прокладки для конуса высшего

диапазона
Часть №

Толщина

1 113 913

0,25 мм

1 113 914

1,00 мм

6

Прокладки для промежуточного вала

Часть №

Толщина

1 104 034

0,25 мм

1 104 035

0,30 мм

1 104 036

0,40 мм

7

Прокладки для устройства управления

делителем
Часть №

Толщина

1 318 958

0,2 мм

1 318 957

1,0 мм



Специальные инструменты



05:03-02



83

Специальные инструменты



Номер

Наименование

Панель инструментов


79 046

Оправка G1

87 000

Оправка AM2

87 075

Переходник G3

87 089

Оправка

AM2, D3

87 095

Направляющие штифты

D4, G2

87 237

Опорная оправка G2

87 362

Оправка D3

87 446

Оправка AD2

87 474

Оправка D1

87 488

Направляющие штифты R2

87 550

Оправка AD2

87 596

Съемник D2

87 758

Оправка G1

87 932

Оправка

D3, G1

88 247

Оправка G1

88 292

Хвостовик G2

98 075

Индикатор с круговой шкалой D2

98 224

Нажимная пластина G1

98 322

Подъемное приспособление G2

98 334

Оправка G3

98 450

Хвостовик

R2, AD2, AM1

98 522

Оправка D1

98 575

Оправка G2

98 636

Оправка G1

98 638

Оправка G3

98 647

Опорная оправка G2

98 765

Шлицевое гнездо G2

98 774

Держатель AD3

99 003

Гидравлический цилиндр H1

99 004

Гидравлический насос H1

99 005-1

Подкладка H1

Специальные инструменты



05:03-02



84



Инструмент

Наименование

Панель инструментов



99 006

Шпиндель H1

99 040

Переходник толкателя H1

99 074

Ударный съемник D1

99 127

Оправка AM1

99 136

Полая оправка P1

99 140

Опорное кольцо P1

99 141

Опорное кольцо P1

99 142

Опорное кольцо P1

99 143

Разъемное опорное кольцо P1

99 154

Опорная оправка G2

99 167

Подъемное приспособление G1

99 189

Сборочная втулка G4

99 190

Оправка G4

99 191

Оправка G4

99 193

Подъемное приспособление G4

99 198

Зажим



99 199

Держатель G4

99 201

Опорное кольцо P1



Другие инструменты

587 250

Магнитный фиксатор

587 312

Клещи для снятия стопорных колец

587 316

Держатель

587 318

Съемная пластина

587 319

Съемник

587 511

Съемник

587 530

Съемник

587 585

Клещи для снятия стопорных колец

587 586

Гнездо

587 600

Гнездо
