Электрическая цепь



  05 :00-04

Швеция



19



Электрическая цепь, делитель



Выявление и устранение неисправностей



Инструменты



Номер

Наименование  Чертеж

Панель инструментов

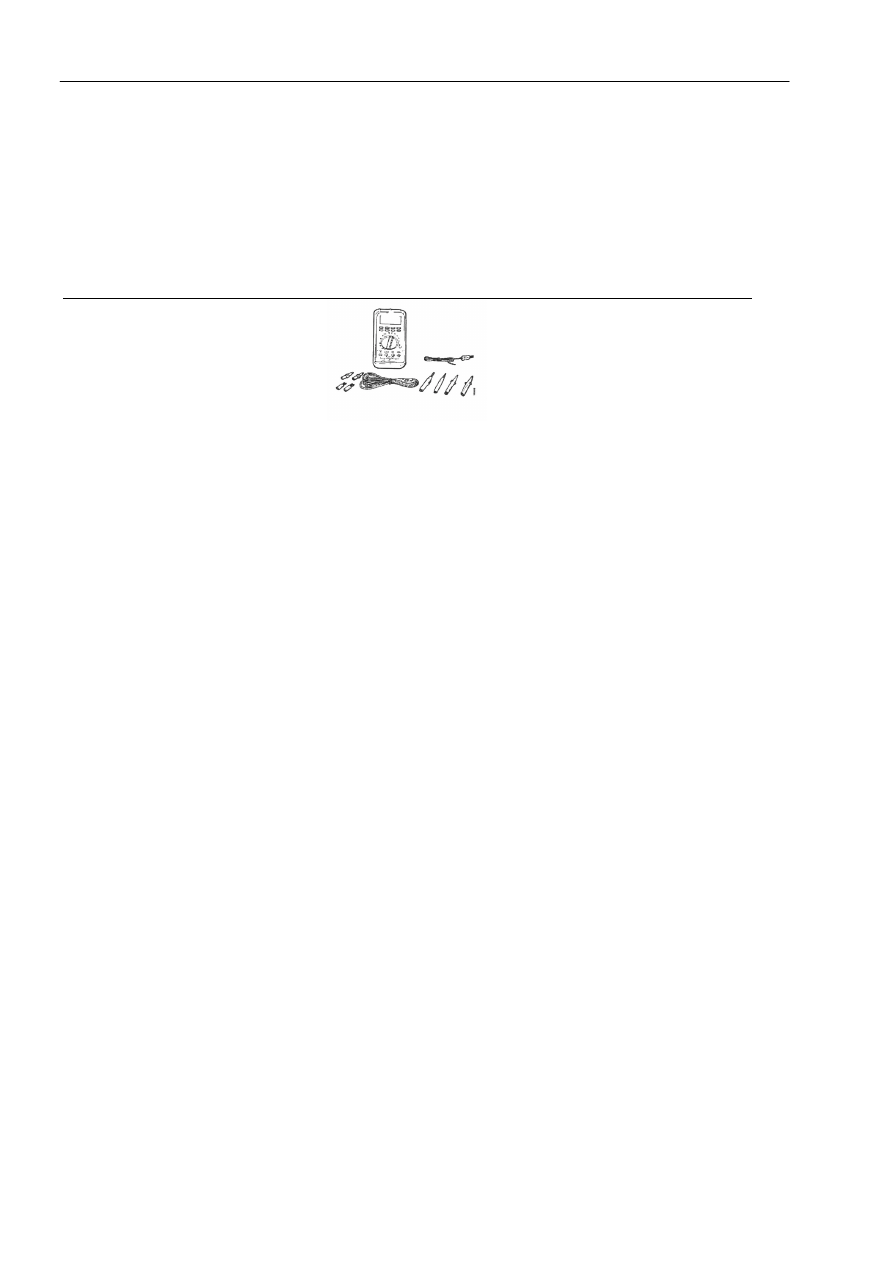

588 094

Мультиметр













Проверка источника электропитания


Источник электропитания является общим для контуров
делителя и переключения диапазонов передач.
Убедиться в отсутствии повреждения плавкого
предохранителя номер 5.




Проверка переключателя делителя


1

Снять переключатель делителя и повернуть ключ
зажигания в положение включения двигателя.


2

Снять показания напряжения на штифте 1
переключателя, а также на заземлении.
Полученные показания должны быть аналогичны
напряжению батареи.


3

Включить переключатель. Снять показания на
штифте 2 переключателя, а также на заземлении.
Полученные показания должны быть:



•

Аналогичны напряжению батареи в нижнем
положении делителя.


•

0 В в верхнем положении делителя.


В случае неисправности осуществить проверку
переключателя и электропроводки.


Электрическая цепь



  05 :00-04

Швеция



20



Проверка контура электромагнитного
клапана для клапана управления
делителя


1

Зажигание должно быть выключено.


2

Установить переключатель в верхнее положение
делителя.


3

Снять показания сопротивления на штифте 2
переключателя, а также на заземлении.
При исправной работе полученные показания
должны составлять 195-250 Ом.


В случае неисправности осуществить проверку
электропроводки, соединителей и контрольного
клапана.



Проверка переключателя сцепления


Ключ зажигания должен быть в положении включения
двигателя.

1

Снять показания напряжения на штырях
соединителя блокировочного клапана.
Полученные показания должны быть:



•

Аналогичны напряжению батареи при нажатой
педали сцепления.


•

0 В при отпущенной педали сцепления.




Проверка контура электромагнитного
клапана для блокировочного клапана
делителя


1

Снять показания сопротивления на штырях
блокировочного клапана. Правильные показания
составляют 53-64 Ом для последней модели
клапана и 36-46 Ом для более старых моделей.


В случае неисправности осуществить проверку
электропроводки, соединителей и блокировочного
клапана.

Пневмоконтур



  05 :00-04

Швеция



21



Пневматический контур, переключение диапазонов
передач



Выявление и устранение неисправностей



Инструменты



Номер

Наименование  Чертеж

Панель инструментов

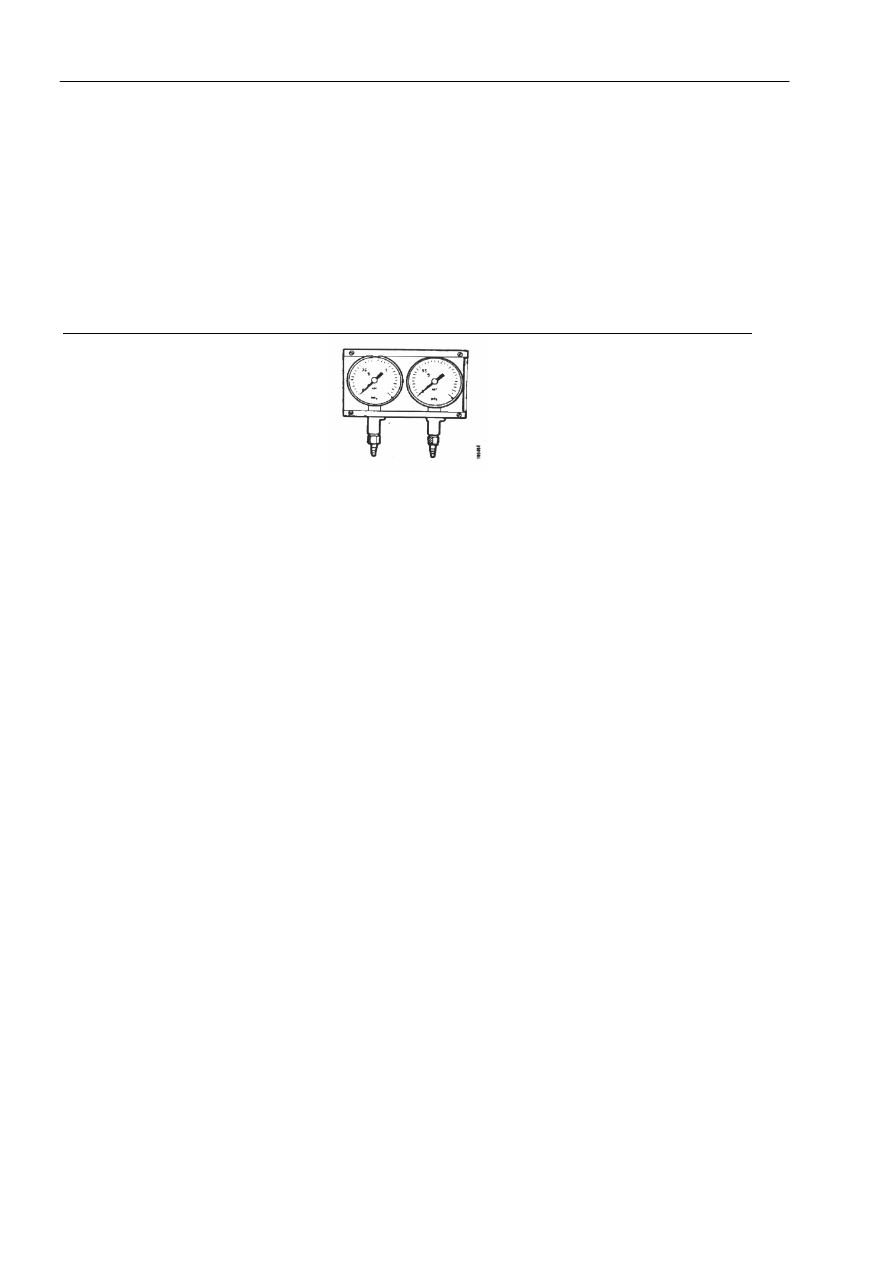

98 601

Манометр











Для обеспечения применения манометра 98 601 необходимо надлежащим образом подготовить
соединители.

Необходимо использовать следующие детали, например:
Испытательное соединение 303498 (1)
Тройник 303467 (1)
Штуцеры 307257 (2)

























Цепь управления
