Коробка передач грузовиков Scania. Руководство - часть 6

Установка демпфера



  05:00-03

Швеция



3



Установка демпфера


1

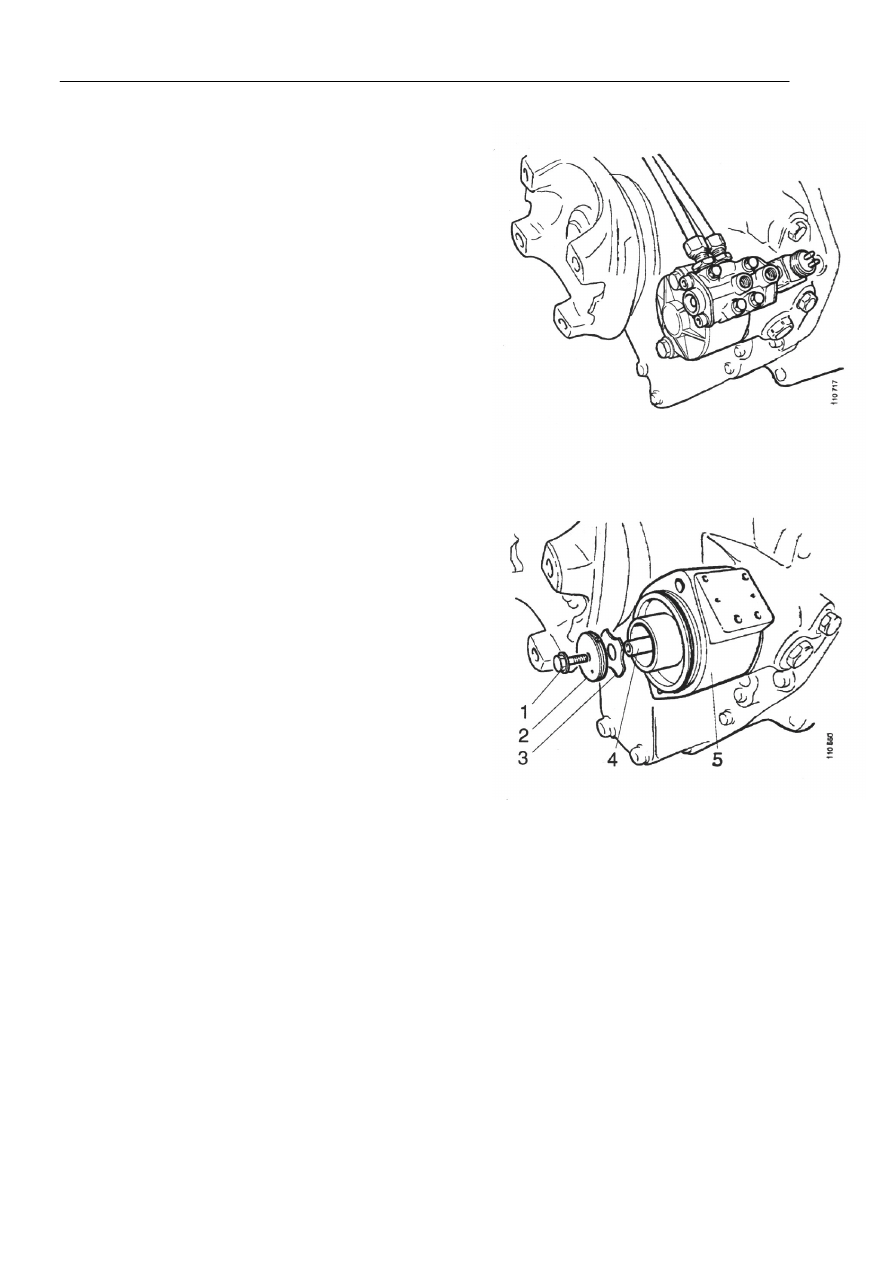

Отсоединить клапан управления от цилиндра.


2

Снять цилиндр и болт, удерживающий поршень.











Цилиндр и клапан управления




3

Установить вал. Крутящий момент затяжки
составляет 25 Нм.


4

Покрыть новый цилиндр консистентной смазкой
319 308 и установить его на место.


5

Установить шайбу.








1  Фланцевый болт
2  Поршень с поршневым
       кольцом
3  Шайба
4  Вал
5  Цилиндр

6

Установить поршень и поршневое кольцо, а затем
закрепить их на месте с помощью фланцевого
болта. Крутящий момент затяжки составляет 85
Нм.


7

Смазать уплотнительные кольца в корпусе маслом
для автоматических коробок передач ATF.
Установить корпус на место и закрепить его.


Примечание: При установке корпуса следует
соблюдать осторожность во избежание повреждения
поршневого кольца.

Установка демпфера



  05:00-03

Швеция



4


8

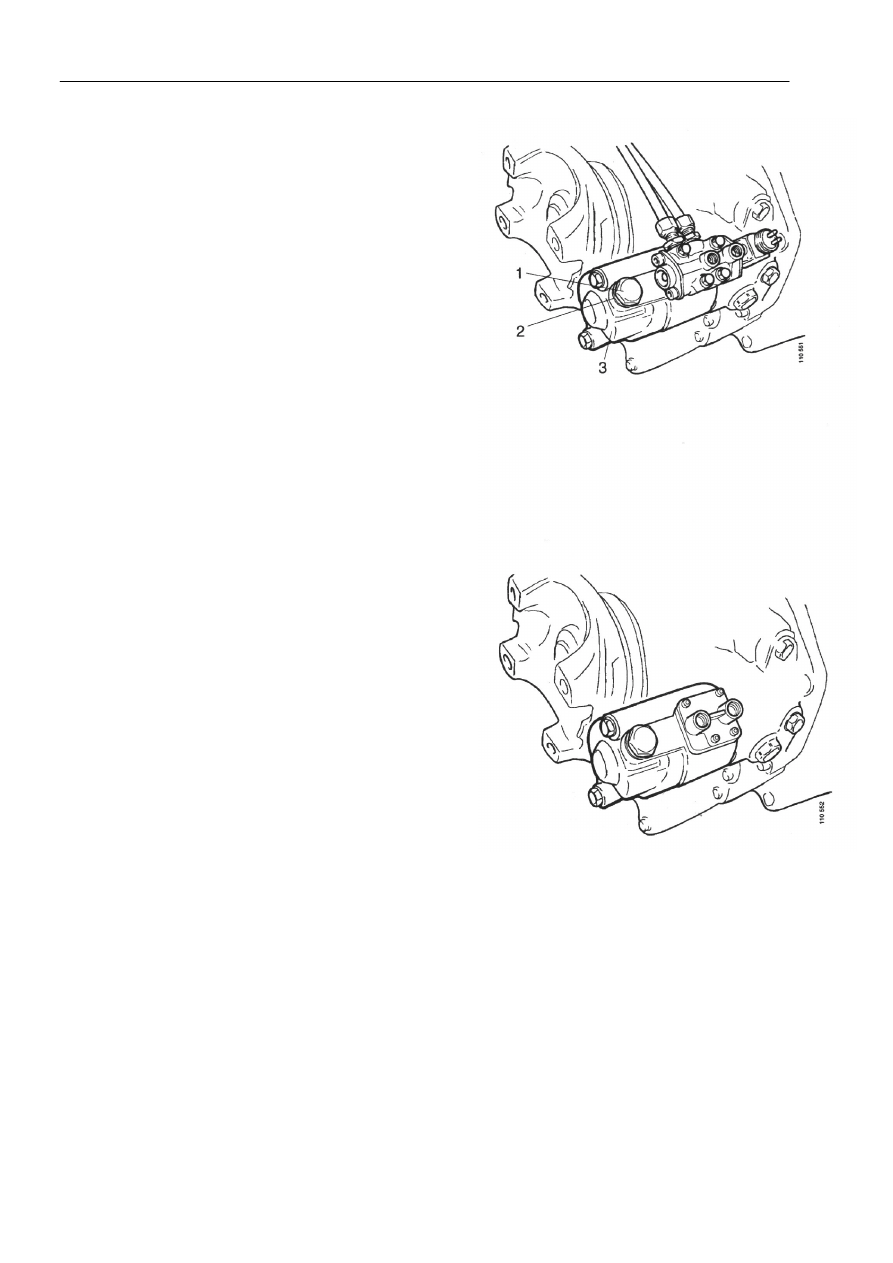

Залить в корпус приблизительно 1 дл масла ATF
для автоматических коробок передач.

9

Установить пробку и медную прокладку.

10

Вновь установить на место клапан управления.









1  Пробка
2  Медная прокладка
3  Корпус




Для коробок передач с CS и системой оптимизации
скорости движения автомобиля:

1

Коробки передач с CS и системой оптимизации
скорости движения автомобиля не имеют клапана
управления. Установить крышку, как это показано
на рисунке. Выполнить уплотнение соединений с
помощью 2 уплотнительных колец, которые
должны устанавливаться на внутренней стороне
крышки.








CS и система оптимизации скорости
движения автомобиля













1 711 043

Швеция



05:00-04



Выпуск 1

ru










Коробка передач



GRS890/900, GR801/900



Контур управления,

разделитель/диапазон

передач









Описание функций и описание работы



Коробка передач



  05 :00-04

Швеция



2

Оглавление


Описание функций

Общие сведения  ....................................................... 3

Цепь управления, пневматическая ......................... 7



Описание работы

Общие сведения  ..................................................... 13

Электрическая цепь, переключение диапазона

передач .................................................................... 15

Электрическая цепь, разъединение ...................... 19

Пневматическая цепь, переключение диапазона

передач..................................................................... 21

Пневматическая цепь, разъединение  ................... 25
