Топливная и выпускная система двигателей Scania. Руководство - часть 40





03:02-05

ã

Scania CV AB 2002, Sweden

23

Сводная таблица электрических
соединений для активизации
дополнительных функций,
программирование параметров
функций

* На автомобилях с блоком управления
EDC MS5 напряжение 24 В подается на
вывод 50 разъема блока.

Если установлен блок управления EDC
MS6, то напряжение подается на вывод
H6 разъема С112.

Дополнительная функция управления

Вывод
разъема C107

Вывод
разъема C271

Программирование
с помощью SP

Аварийное выключение двигателя

2

2

Нет

Регулирование режима работы
двигателя вручную с заданными
ограничениями

1

1

- Максимальные обороты двигателя

Да

- Максимальный крутящий момент

Да

- Педаль акселератора, активное/
неактивное состояние

Да

Повышенные обороты холостого хода

5

5

Нет

Постоянные обороты двигателя

1+5

1+5

- Постоянные обороты двигателя

Да

- Максимальный крутящий момент

Да

Ограничение-1 крутящего момента
двигателя

4

4

Нет

Ограничение-2 крутящего момента
двигателя

3

3

Нет

Ограничение-3 крутящего момента
двигателя

3+4

3+4

Да

Ограничение-2 скорости автомобиля

*

6

Да

Руководство по установке - Подключение дополнительных функций управления двигателем

24

ã

Scania CV AB 2002, Sweden

03:02-05

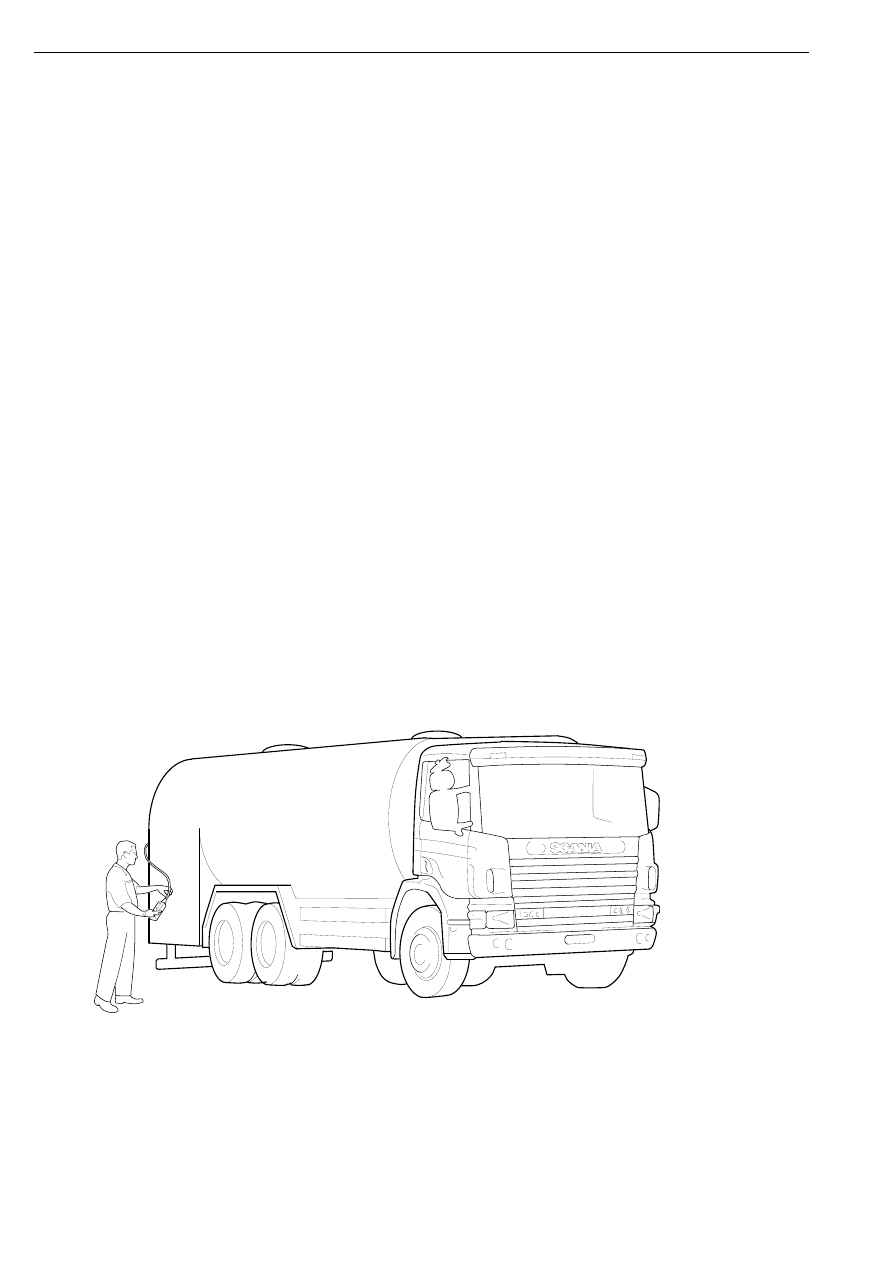

Дистанционное
управление двигателем с
выносного пульта

В некоторых случаях может
потребоваться управлять двигателем с
выносного пульта, на котором имеются
кнопки, соответствующие кнопкам
управления круиз-контролем: ON, OFF,
ACC, RET и RES. Выносной пульт
подключается в соответствии с
электрической схемой 16:04-57,
Дистанционное управление двигателем.

ВНИМАНИЕ! Подключение выносного
пульта должно быть выполнено в точном
соответствии с электрической схемой.

Выносной пульт должен работать только
при включенном стояночном тормозе.

Провода выносного пульта должны быть
скручены для исключения случайного
задевания за окружающие элементы.

116 610

Дистанционное управление двигателем с выносного пульта

ã

Scania CV AB 2002, Sweden

1 713 431

03:04-01

Издание  3

ru

Топливная система с насос-

форсунками PDE и системой

электронного управления

дизельным двигателем EDC MS6

Руководство по ремонту

1

2

3

4

56

78

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

116 638

2

ã

Scania CV AB 2002, Sweden

03:04-01

Оглавление

Компоненты топливной системы

Демонтаж насос-форсунки ........................................ 3
Демонтаж насос-форсунки (16-литровый
двигатель, автомобиль с кабиной типа T).............. 7
Монтаж насос-форсунки.......................................... 12
Монтаж насос-форсунки (16-литровый
двигатель, автомобиль с кабиной типа Т).............15
Регулировка насоса-форсунки при помощи
приспособления 99 365...............................................18
Регулировка насос-форсунки при помощи
приспособления 99 414.............................................. 20
Процедура регулировки насос-форсунки............. 23
Подкачивающий насос ............................................. 25

Топливный фильтр

Демонтаж топливного фильтра
(11-ти и 12-литровые двигатели) ............................ 27
Монтаж ........................................................................ 28
Влагоотделитель ....................................................... 29
Демонтаж топливного фильтра
(16-литровый двигатель).......................................... 30
Монтаж ........................................................................ 31

Прокачка топливной системы и
измерение давления в системе

Прокачка топливной системы
(11-ти и 12-литровые двигатели) ............................ 32
Прокачка топливной системы
(16-ти литровый двигатель) .................................... 33
Измерение давления в подкачивающем
насосе ........................................................................... 34
Переливной клапан................................................... 36

Электрические кабели системы
электронного управления
дизельным двигателем (EDC)

Демонтаж кабелей .................................................... 38
Монтаж кабелей ........................................................ 42
Ремонт кабелей EDC................................................ 50

Блок управления EDC

Замена блока управления........................................ 55

Оглавление
