Топливная и выпускная система двигателей Scania. Руководство - часть 18



03:01-02



 Scania CV AB 1998, Швеция



49

Установка момента впрыска



Описание


Установка момента впрыска может быть проверена двумя способами:

с помощью штифта 99 316 или с помощью перелива.

Примечание: Метод перелива может применяться только с ис-
пользованием компьютерной программы диагностики SD2.

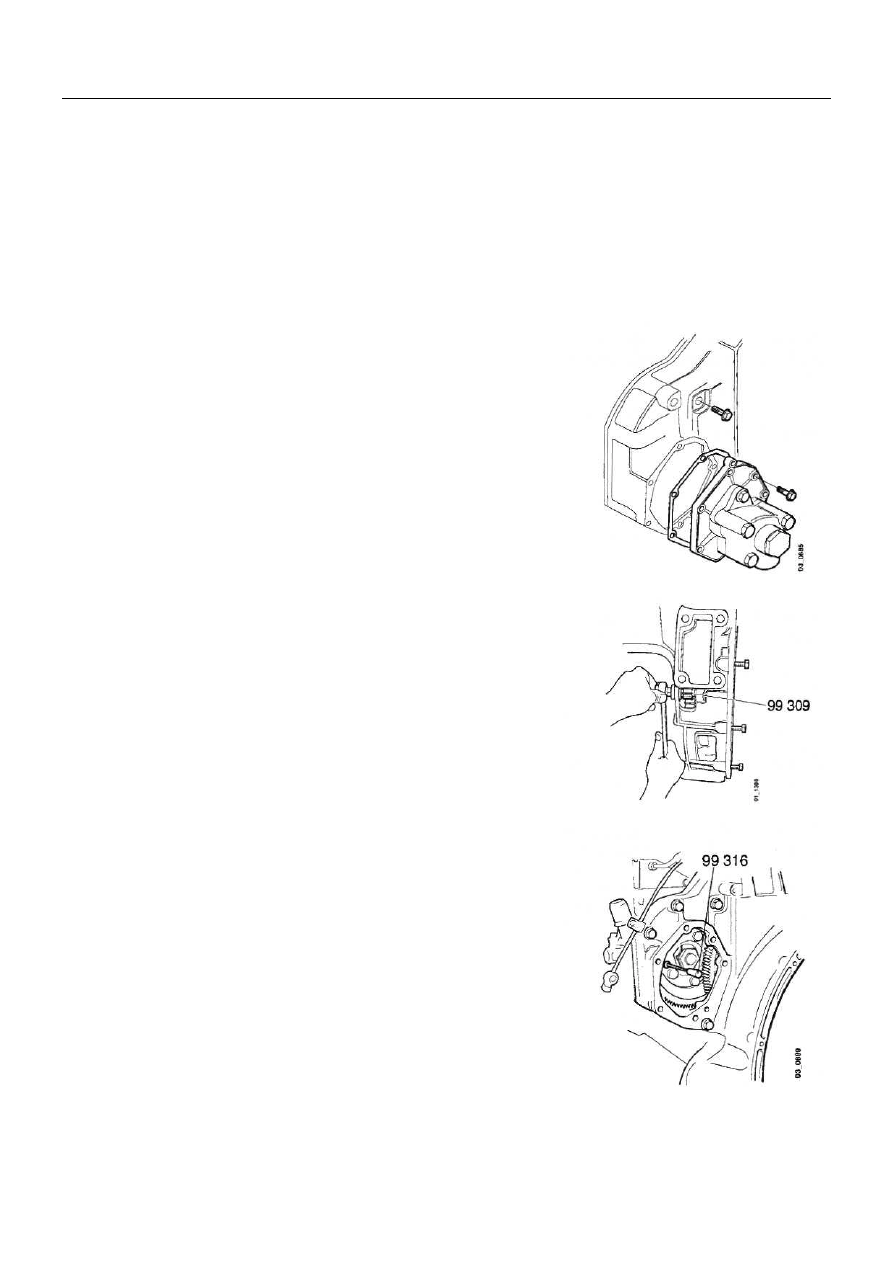

1. Отсоедините насос гидроусилителя рулевого управления и

сдвиньте его в сторону, если вы работаете с DSС12.



•

Снимите кожух вентиляции картера двигателя, если вы
работаете с DSС9 и 11.











2. Выставьте на шкале маховика нужную установку момента

впрыска. Цилиндр №1 должен быть в режиме сжатия. Вос-
пользуйтесь инструментом 99 309. Нужный момент впрыска
указан на табличке на двигателе.







3. Для установки значения α вставьте штифт 99 316 через от-

верстие в приводе насоса и через днище насоса. Отверстие в
приводе будет примерно на отметке 9 часов по часовому
циферблату (DSС12) и на половине первого для DSС9 и 11,
когда отверстия находятся на одной оси.


Примечание: Если штифт не входит в отверстия, привод на-
соса подлежит наладке.



03:01-02



 Scania CV AB 1998, Швеция



50

Установка момента впрыска



Наладка привода насоса



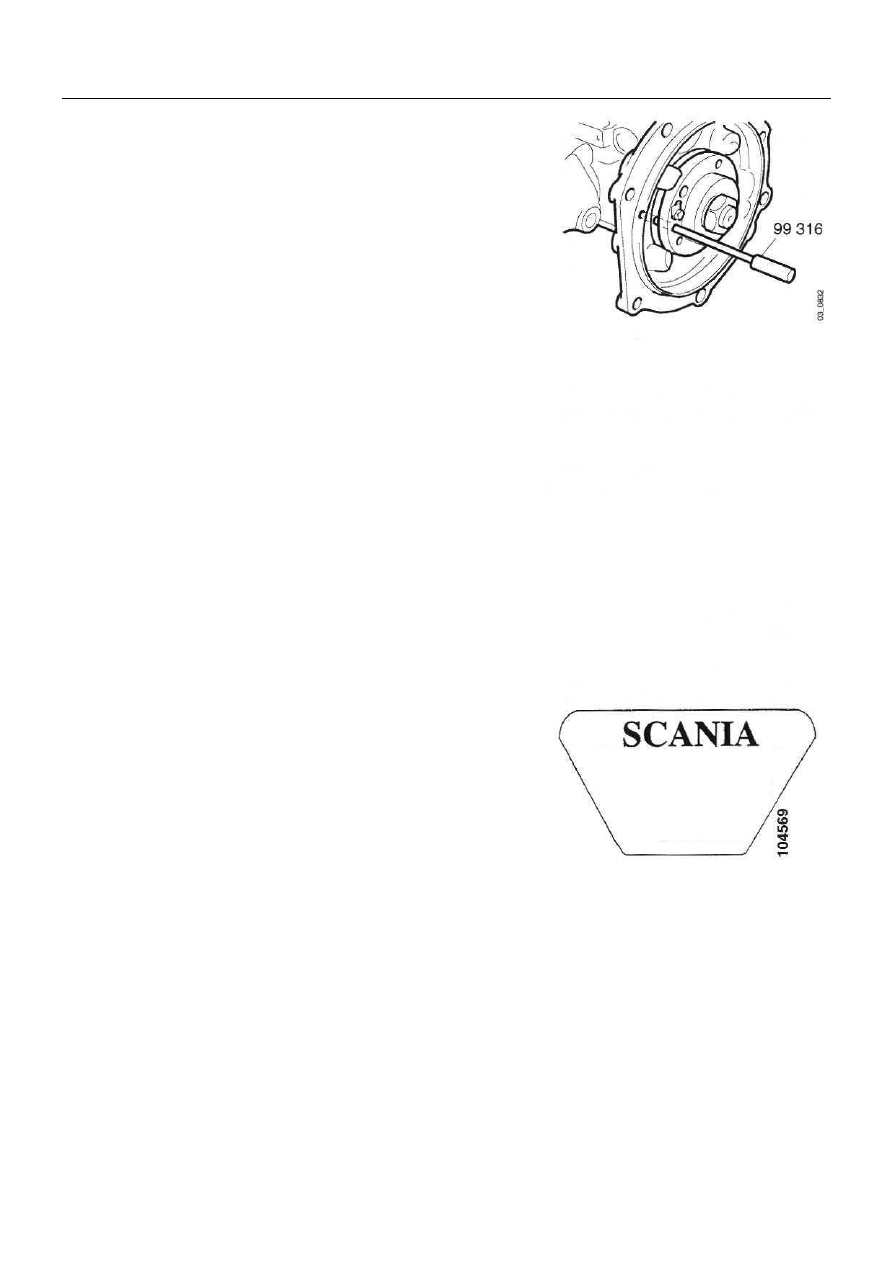

1.  Вытащите штифт.


Примечание: Если штифт не вынимается при ослабленных
болтах, установка насоса может быть нарушена. В этом случае
установка насоса должна быть проверена на стенде.

2. Пункты 2, 3 и 5 касаются DSС12. Поверните коленчатый

вал двигателя так, чтобы отверстие в приводе насоса бы-
ло примерно на отметке 3 часа по часовому циферблату
и находилось за кожухом распределительного механиз-
ма. Это приблизительно соответствует верхней мертвой
точке на маховике.

3. Ослабьте болты привода насоса, к которым есть доступ,

но оставьте болты на месте.

4. Сделайте один оборот коленчатого вала и установите

нужный момент впрыска по шкале маховика. Нужный
момент впрыска указан на табличке на двигателе.

5. Ослабьте оставшиеся болты привода насоса, но оставьте

их на месте.

6. Для DSС9 и 11: ослабьте болты привода насоса, но ос-

тавьте их на месте.


Примечание: Пункт 6 нужно выполнять с осторожностью.
Вал насоса может быть сдвинут в любую сторону на градус
или около того. Если штифт не вставляется через прямо-
угольное отверстие в приводе насоса, значит, привод насоса
может быть неправильно установлен.


Клапанный зазор холодного

 двигателя

Впуск 0,XX мм
Выпуск 0,YY мм
Момент впрыскива-
 ния

α

° после ВМТ.





03:01-02



 Scania CV AB 1998, Швеция



51

Установка момента впрыска


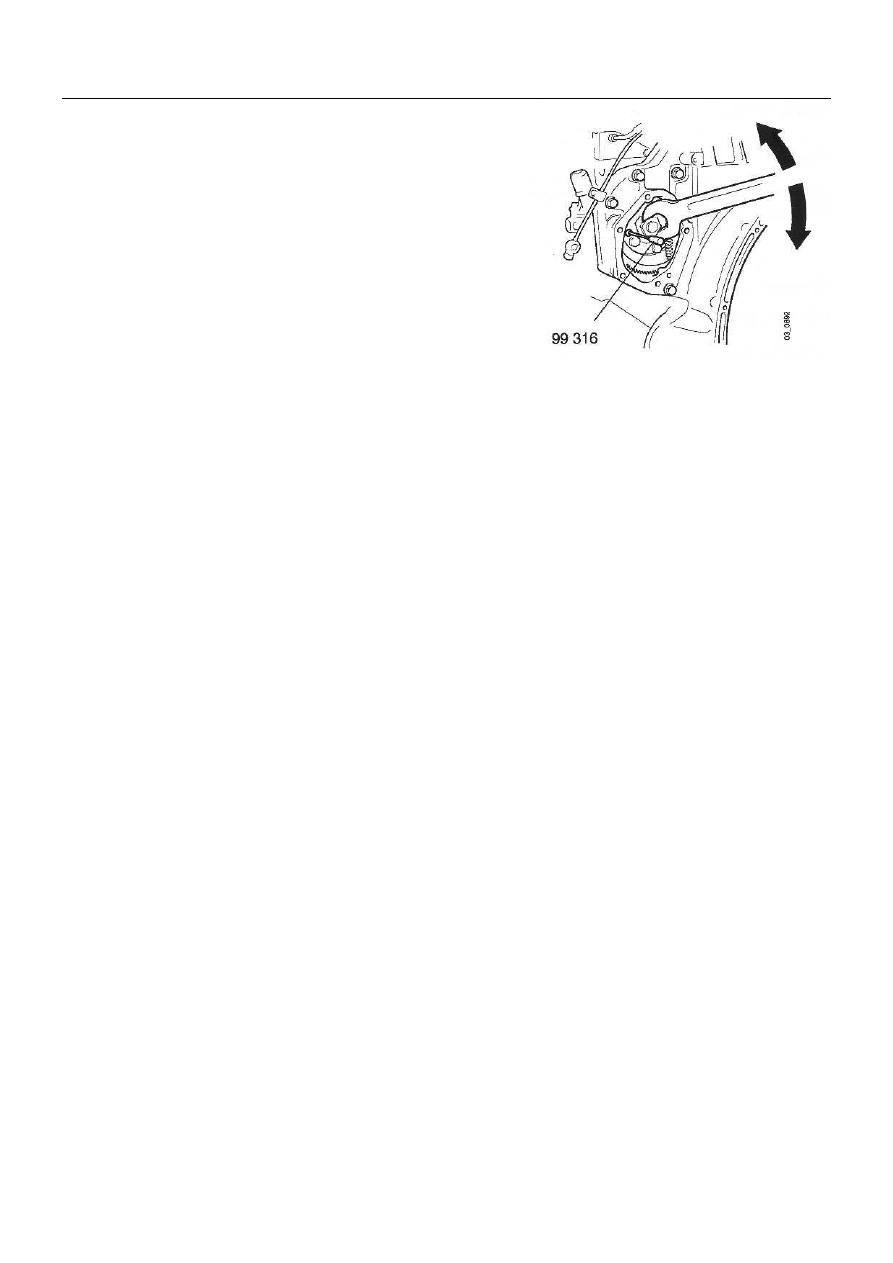

7. Возьмите накидной ключ NV 36 и поверните вал

насоса так, чтобы штифт 99 316 смог пройти сквозь
отверстие привода и в отверстие в днище насоса.
Зафиксируйте штифт и оставьте его в этом положении.


8. Для DSС12: затяните три болта привода насоса, к

которым имеется доступ, с крутящим моментом
затяжки  20 Нм.


9. Для DSС9 и 11: затяните по диагонали болты привода

насоса с крутящим моментом затяжки 20 Нм.


10. Вытащите штифт.

Примечание: Если штифт останется на своем месте
после полной затяжки болтов, настройка насоса может
нарушиться. В этом случае насос должен настраиваться
на испытательном стенде.

11. Для DSС9 и 11: затяните болты по диагонали в два

приема с крутящим моментом затяжки 80 Нм и 105 Нм.


12. Пункты 12, 13 и 14 применимы к DSС12. Затяните

болты с крутящим моментом затяжки 80 Нм.


13. Сделайте один полный оборот коленчатого вала

двигателя и затяните оставшиеся болты в три приема с
крутящим моментом затяжки 20 Нм, 80 Нм и 105 Нм.


14. Сделайте один полный оборот коленчатого вала

двигателя и затяните оставшиеся болты с крутящим
моментом затяжки 105 Нм.


15. Убедитесь в том, что можно продвинуть штифт через

отверстие после правильной установки момента
впрыска по шкале маховика.


16. Для DSС12: проверьте прокладку насоса и вновь

поставьте насос на место в кожухе распределительного
механизма. Затяните болты с крутящим моментом
затяжки 26 Нм.


17. Для DSС9 и 11: установите кожух вентиляции картера

двигателя. Затяните болты на DSС9 с крутящим
моментом затяжки  20 Нм, а на DSС11 с крутящим
моментом затяжки 16 Нм.



03:01-02



 Scania CV AB 1998, Швеция



52

Установка момента впрыска



Проверка с помощью стопорного штифта (DSC14)



Спецификации


Порядок работы цилиндров

1-5-4-2-6-3-7-8


Время впрыска, α: см. таблицу на впускном коллекторе или на крышке коромысла.

Крутящий момент затяжки

Привод насоса, 1 ступень  20 Нм;
Привод насоса, 2 ступень  80 Нм;
Привод насоса, 3 ступень  105 Нм.


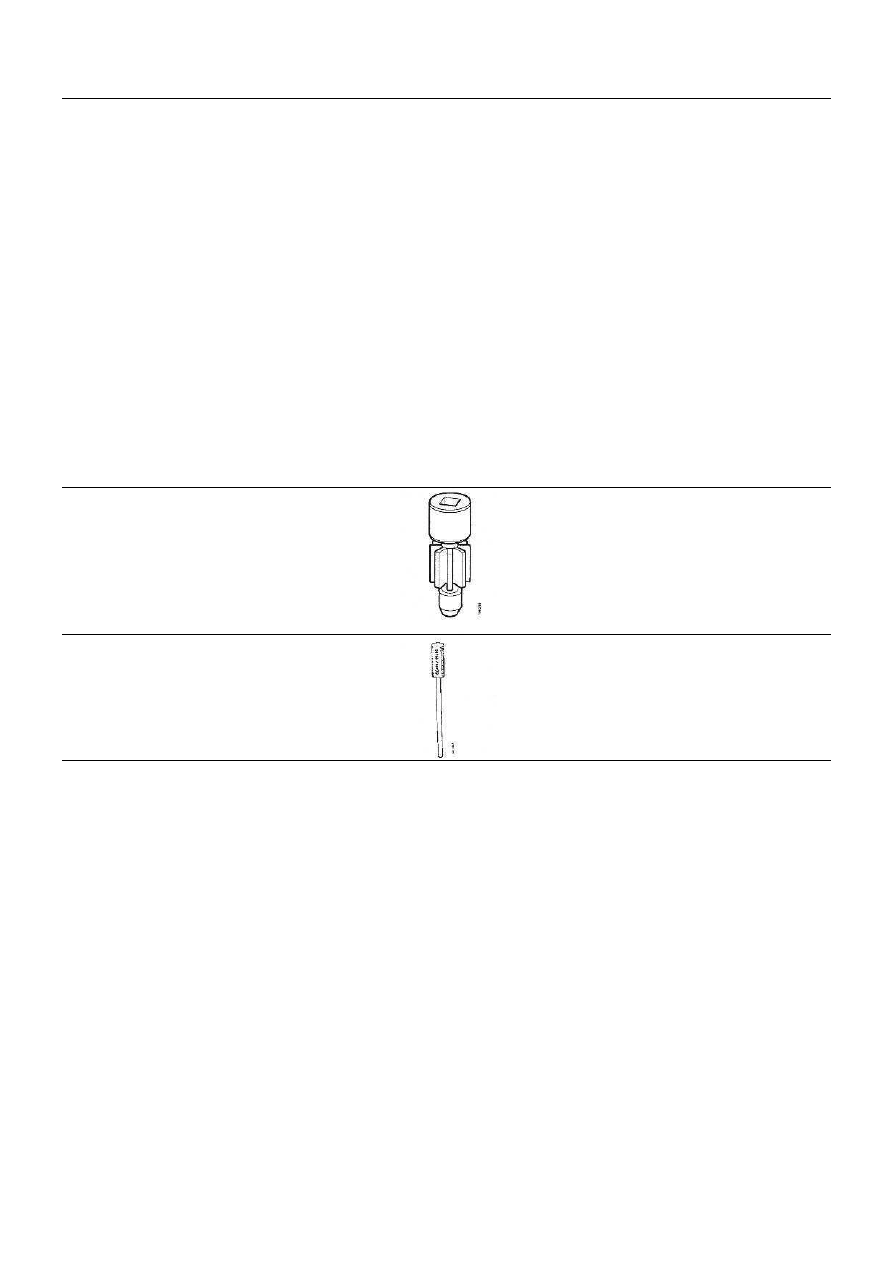

Специальные инструменты


Номер

Наименование

Рисунок

Панель инструментов

99 309

Инструмент для проворачивания



маховика







99 316

Штифт
