Топливная и выпускная система двигателей Scania. Руководство - часть 14



03:01-02



 Scania CV AB 1998, Швеция



33

Топливный насос высокого давления

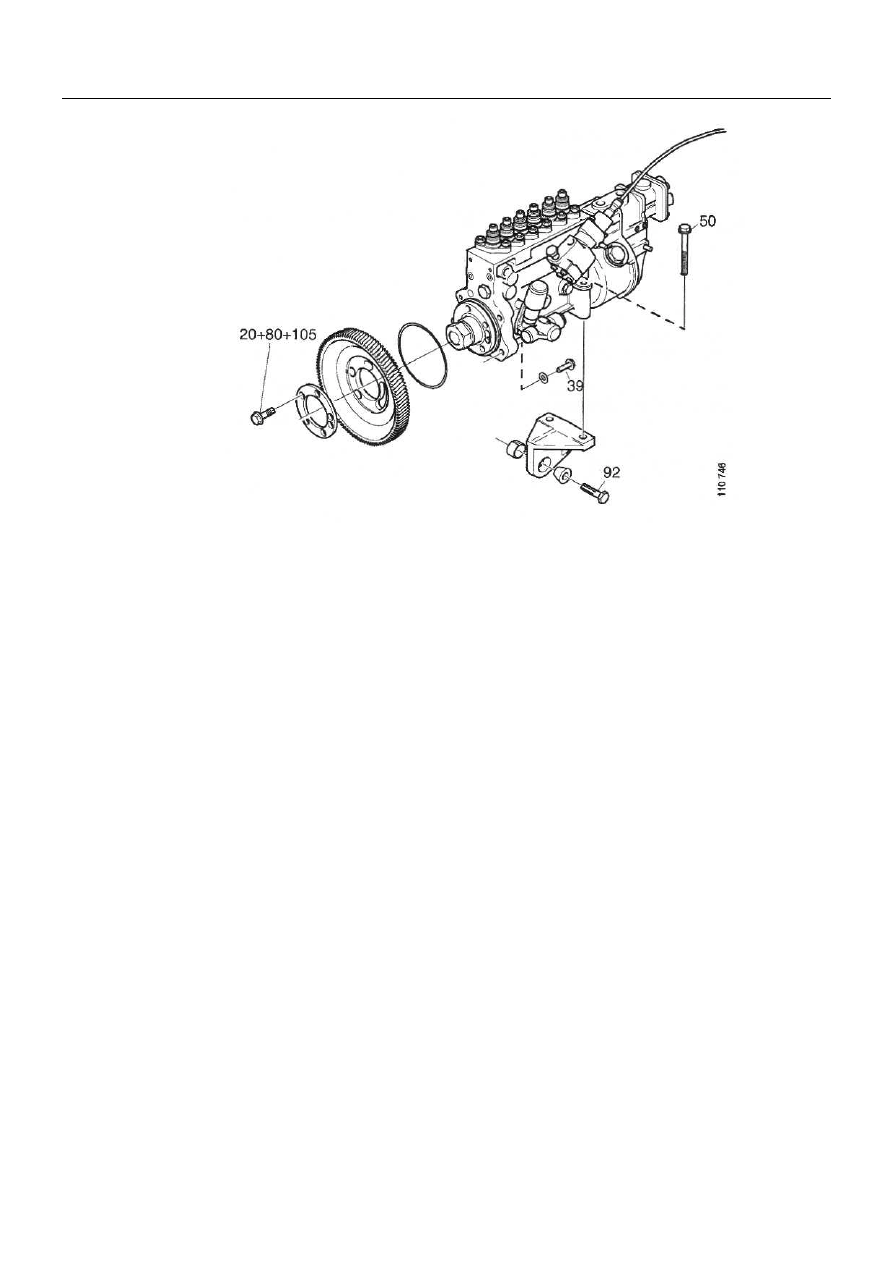

Крутящий момент затяжки, Нм


Сборка


1. Установите на насос крепящие кронштейны. Затяните бол-

ты с крутящим моментом затяжки 50 Нм.


Примечание: Пункт 4 не должен выполняться раньше
пункта 2.

2. Прикрутите насос к крышке распределительного механиз-

ма. Затяните болты по диагонали с крутящим моментом за-
тяжки 39 Нм.


3. Убедитесь в том, что разрезная втулка чистая. Это важно

для того, чтобы втулка заняла нужную позицию при затяжке
винтов.


4. Поставьте разрезную втулку в крепящий кронштейн. Затя-

ните винты с крутящим моментом затяжки 92 Нм.


5. Проворачивайте коленчатый вал двигателя до тех пор, пока

поршень цилиндра №1 не окажется в конце своего такта
сжатия. Воспользуйтесь шкалой на маховике, чтобы сделать
правильную установку. Момент впрыска указан на табличке,
прикрепленной к двигателю.



•

Установку можно проверить с помощью клапанов цилинд-
ра № 1. Оба клапана должны быть закрыты (должен иметь-
ся зазор между клапаном и коромыслом клапана).



03:01-02



 Scania CV AB 1998, Швеция



34

Топливный насос высокого давления


6. Вдавите штифт 99 316 через отверстие в приводе и отверстие в

днище насоса. Нажимайте на него до тех пор, пока первая линия
на штифте не будет на одном уровне с приводом.


Примечание: Убедитесь в том, что привод насоса находится в
нужном положении. Наружная сторона привода имеет маркиров-
ку.

7. Вытащите штифт. Поставьте привод насоса на место и еще раз

вставьте штифт. Поверните привод насоса по часовой стрелке
для ликвидации какого-либо люфта.


8. Поставьте шайбу и болты. Болты затягиваются в три приема,

как описано ниже.



•

Начинайте затягивать болты по диагонали с крутящим
моментом затяжки 20 Нм, не вынимая штифт из отвер-
стия.


9. Снимите штифт.

Примечание: Если после окончательной затяжки болтов штифт
остается на месте, место установки насоса может поменяться. В
этом случае проверку установки насоса проводят на стенде.

10. Затяните болты по диагонали с крутящим моментом затяжки

80 Нм.


11. Окончательно затяните болты по диагонали с крутящим мо-

ментом затяжки 105 Нм.


12. Убедитесь в том, что штифт можно протолкнуть через отвер-

стие и через днище насоса после того, как на маховике будет
отмечена правильная установка момента впрыска.


13. Если топливный насос высокого давления пустой, влейте в

него примерно 0,45 л масла.


14. Поставьте на место крышку вентиляции картера двигателя и

другие детали, снятые ранее.



03:01-02



 Scania CV AB 1998, Швеция



35

Топливный насос высокого давления



Замена на DSС12



Спецификации


Установка момента впрыска, α: см. пластинку на впускном коллекторе или на крышке коромысла.

Топливный насос высокого давления - фланцевая крышка

50 Нм;

Фланцевая крышка - крышка распределительного механизма

50 Нм;

Топливный насос высокого давления - опорный кронштейн

50 Нм;

Расширительная втулка в опорном кронштейне

92 Нм;

Гидронасос - крышка распределительного механизма

26 Нм;

Привод насоса, ступень 1

20Нм;

Привод насоса, ступень 2

80 Нм;

Привод насоса, ступень 3

105 Нм.




Специальные инструменты


Номер   Наименование

Рисунок

Панель инструментов

99 316

Стопорный штифт







03:01-02



 Scania CV AB 1998, Швеция



36

Топливный насос высокого давления

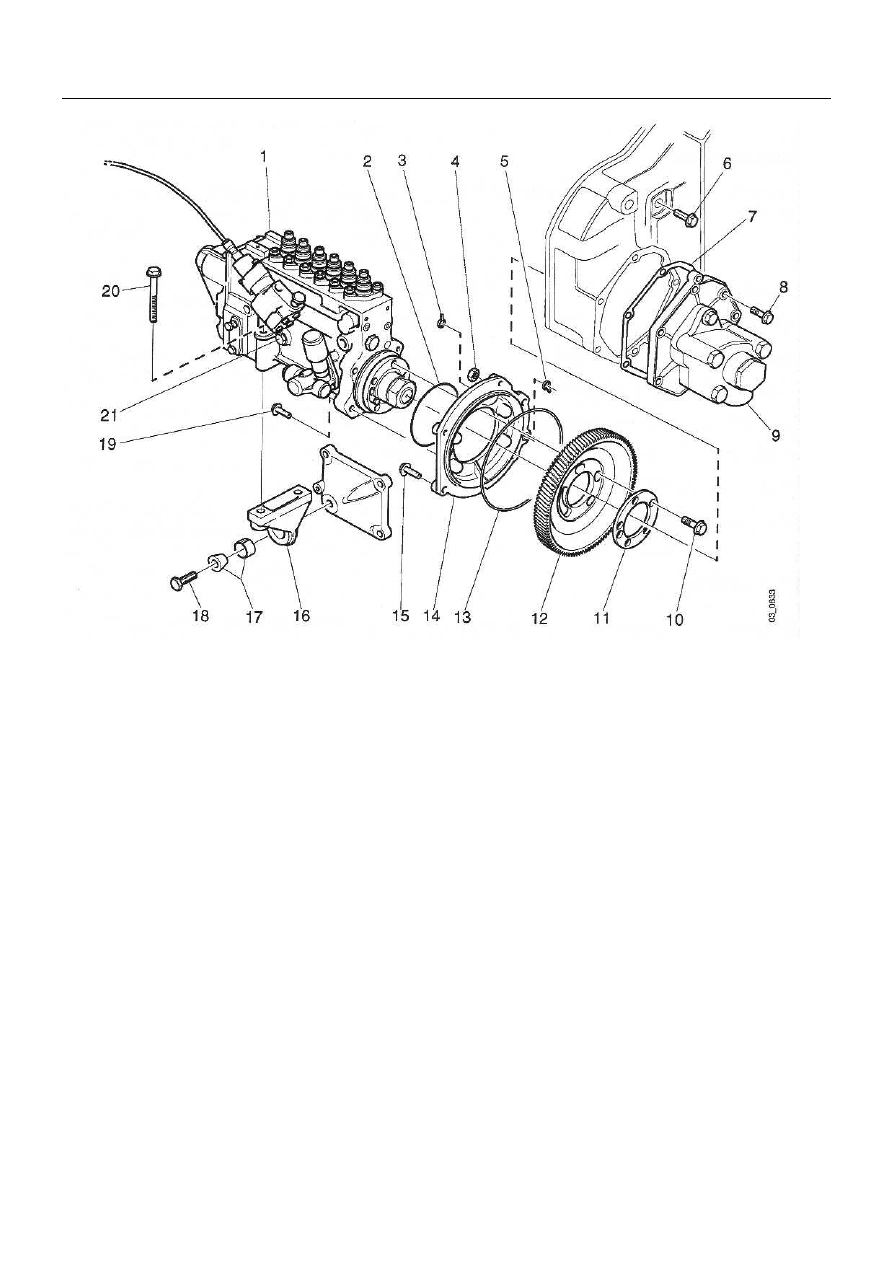

1. Топливный насос высокого давления 13. Уплотнительное кольцо
2. Уплотнительное кольцо 14. Фланцевый кожух
3. Уплотнение 15. Болт
4. Гайка 16. Опорный кронштейн
5. Уплотнение 17. Расширительная втулка
6. Болт 18. Болт
7. Прокладка 19. Болт
8. Болт 20. Болт
9. Гидравлический насос 21. Маслозаливная пробка
10. Болт
11. Шайба
12. Привод насоса
