Топливная и выпускная система двигателей Scania. Руководство - часть 12



03:01-02



 Scania CV AB 1998, Швеция



25

Форсунки

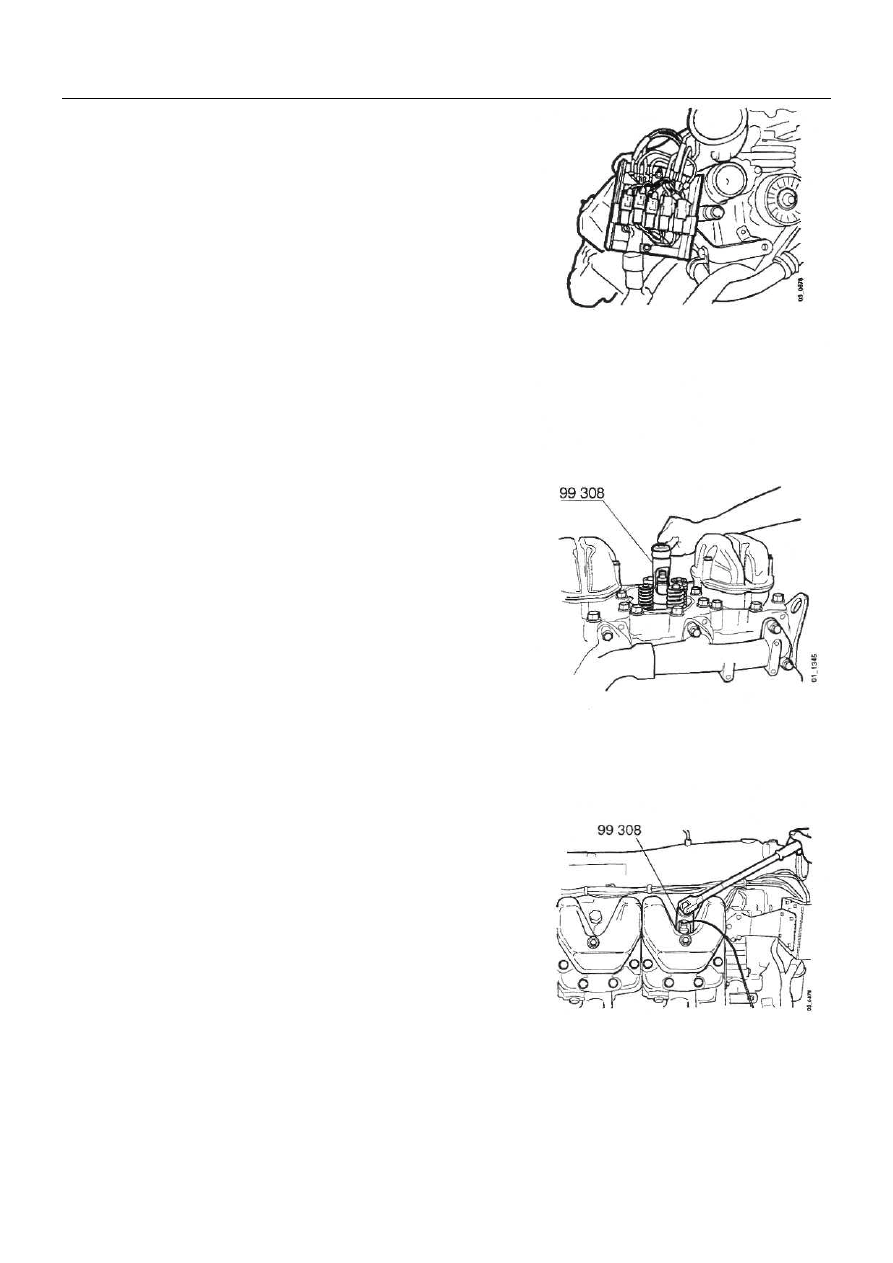

3  Снимите хомуты, крепящие кабель к форсунке с дат-

чиком перемещения иглы. Снимите крышку с соедини-
тельной коробки и разъедините штепсельный разъём
(C161/6 ) внутри неё.
















4  Снимите винты форсунки с помощью втулки 99 308.

При откручивании форсунки будьте осторожны с дат-
чиком перемещения иглы, чтобы не повредить кабель.







03:01-02



 Scania CV AB 1998, Швеция



26

Форсунки

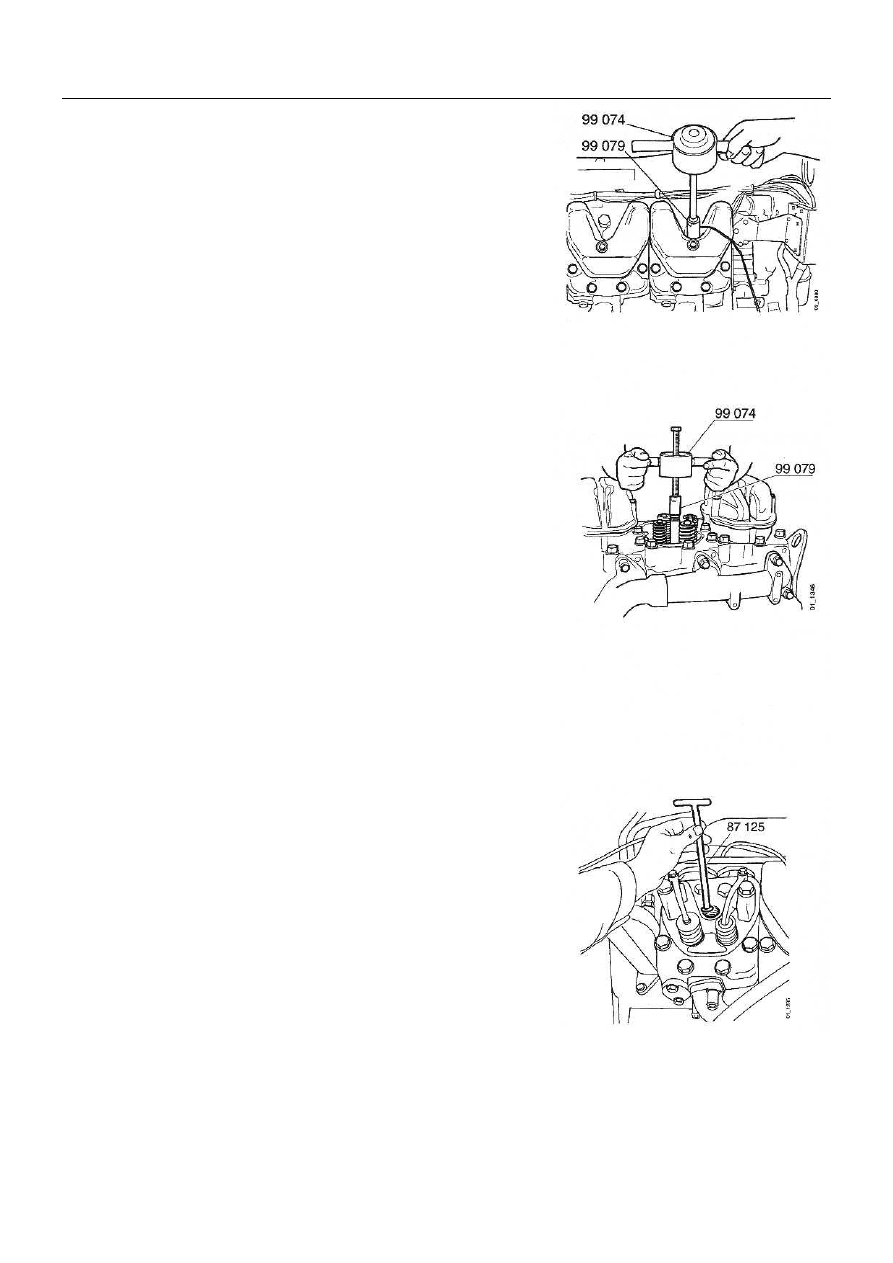

5  Снимите форсунки с помощью ударной оправки 99 074

и переходника 99 079.
































6  Удалите уплотнительное кольцо из нижней части гнезда

форсунки, если кольцо не вышло вместе с форсункой при
её демонтаже. Воспользуйтесь инструментом 87 125. На
седло форсунки установите заглушку.






03:01-02



 Scania CV AB 1998, Швеция



27

Форсунки

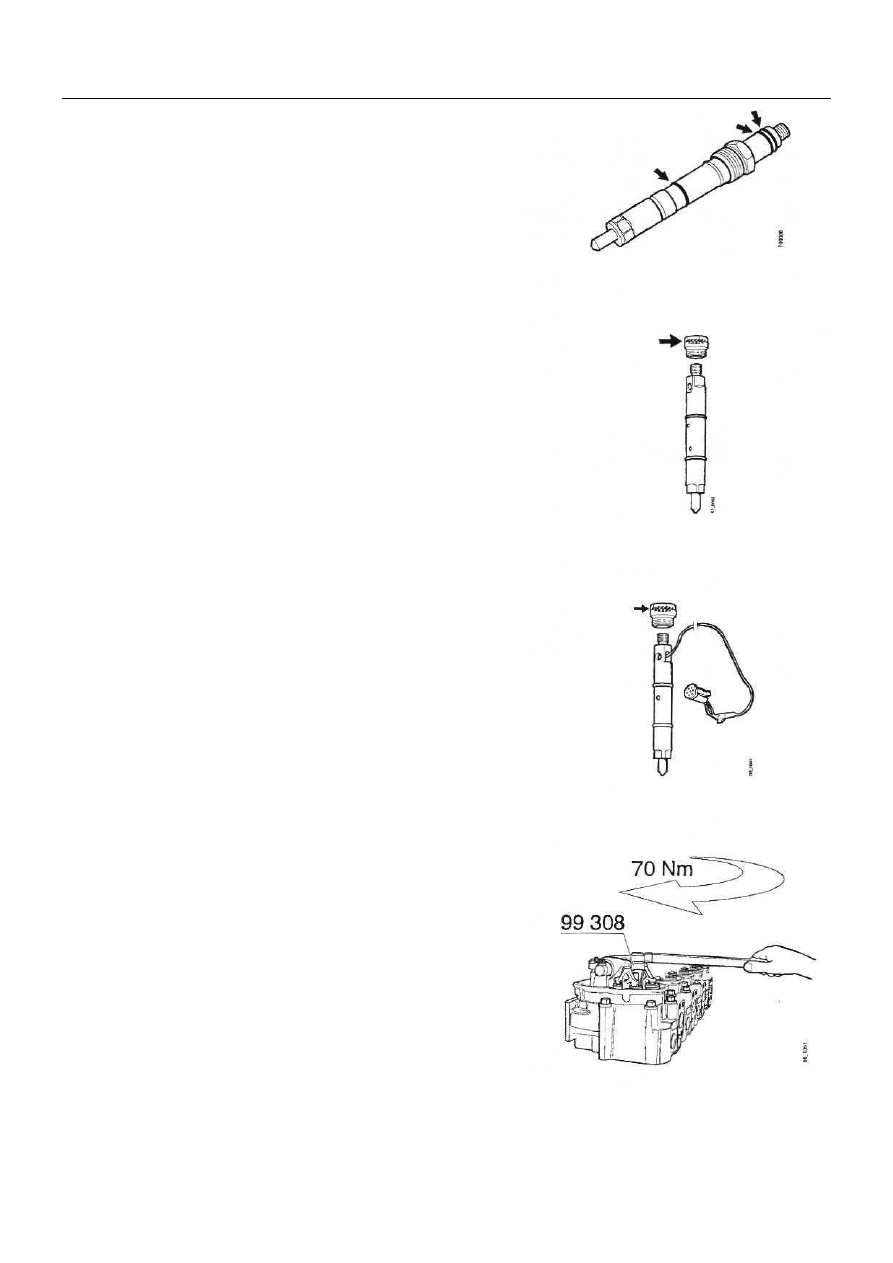

Установка


1  Установите новое уплотнительное кольцо в нижней

части гнезда форсунки. Проследите за тем, чтобы ста-
рое уплотнение не оставалось в гнезде форсунки.




Форсунки DSC12



ВАЖНО! Необходимо всегда заменять уплотнительные
кольца на форсунках, подвергавшихся демонтажу.
Проверьте чистоту уплотняющих поверхностей. На
двигателе DSC12 смажьте уплотнительные кольца
глицериновой смазкой.

2  Поставьте новые уплотнения.






Форсунки DSC9, 11 и 14












Форсунки DSC14





3  Установите форсунку на место (в направляющий паз).

Затяните гайку с крутящим моментом затяжки 70 Нм с
помощью динамометрического ключа и втулки 99 308.
При вкручивании форсунки с датчиком перемещения
иглы будьте осторожны, чтобы не повредить кабель.





03:01-02



 Scania CV AB 1998, Швеция



28

Форсунки

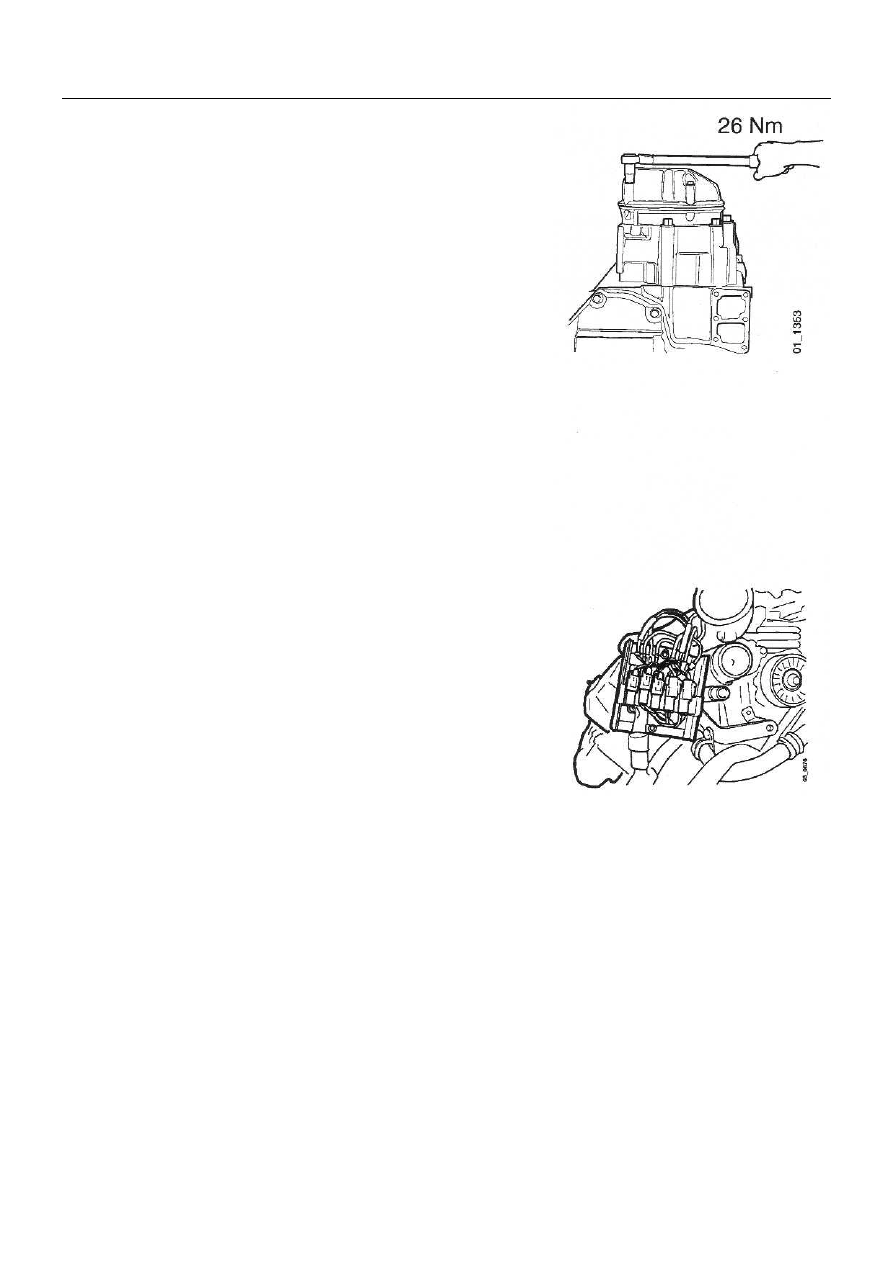

Примечание: Пункт 4 применим к DSC12.

4  Установите крышку коромысла и затяните болты с кру-

тящим моментом затяжки 26 Нм.

5  Установите нагнетательные трубопроводы (и трубопро-

воды для слива излишка топлива на двигателях DSC9,
11 и 14), затяните гайки нагнетательных трубопроводов
инструментом 99 310 с крутящим моментом затяжки
20 Нм. Закрепите нагнетательные трубопроводы хомута-
ми.














Примечание: Пункт 6 применим к DSC14.

6  Соедините штепсельные разъёмы внутри соединительной

коробки и привинтите крышку коробки. Закрепите кабель
кабельными скобами.
