Система охлаждения грузовиков Scania. Руководство - часть 6



21

Радиатор



Вариант  регулировки для автомобилей с номерами
шасси до № 1 218 254 модели  Scania Sodertalje.


1.  Снимите опору кабины и настройте клапан установки

уровня на режим работы.


2.  Отверните клапан.



3.  Поверните его вперёд в случае поднятия подвески или

назад,  если подвеска опускается.


4.  Установите зазор 282-288 мм между кронштейном ста-

билизатора поперечной устойчивости и креплением под-
вески  кабины.


5.  Заверните клапан.



6.  Проверьте на ходу и отрегулируйте по необходимости

клапаны установки уровня.



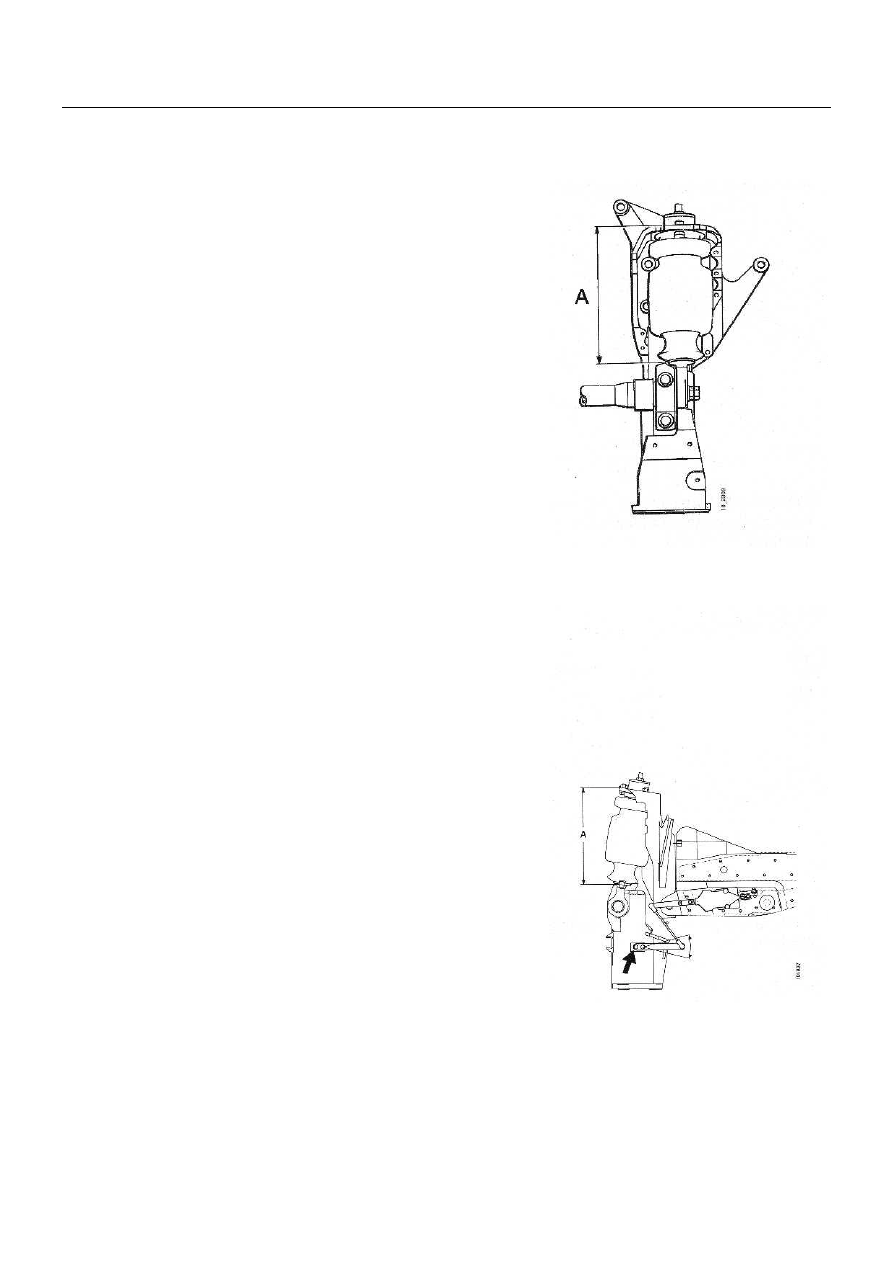

Клапан установки уровня для автомобилей

 с номерами шасси до № 1 218 254

 модели  Scania Sodertalje.



 Вариант регулировки для автомобилей с  шасси
№ 1 218 254 и далее модели  Scania Sodertalje.




1.  Ослабьте передний болт кронштейна подъемного

устройства кабины.



2.  Поверните кронштейн, пока зазор между кронштей-

ном стабилизатора поперечной устойчивости и креп-
лением подвески  кабины не достигнет 282-288 мм.



3.  Закрутите передний болт.



4.  Проверьте на ходу  и отрегулируйте по необходимо-

сти клапаны установки уровня.




Клапан установки уровня для автомобилей

 с шасси № 1 218 254 и далее модели

  Scania Sodertalje.





22

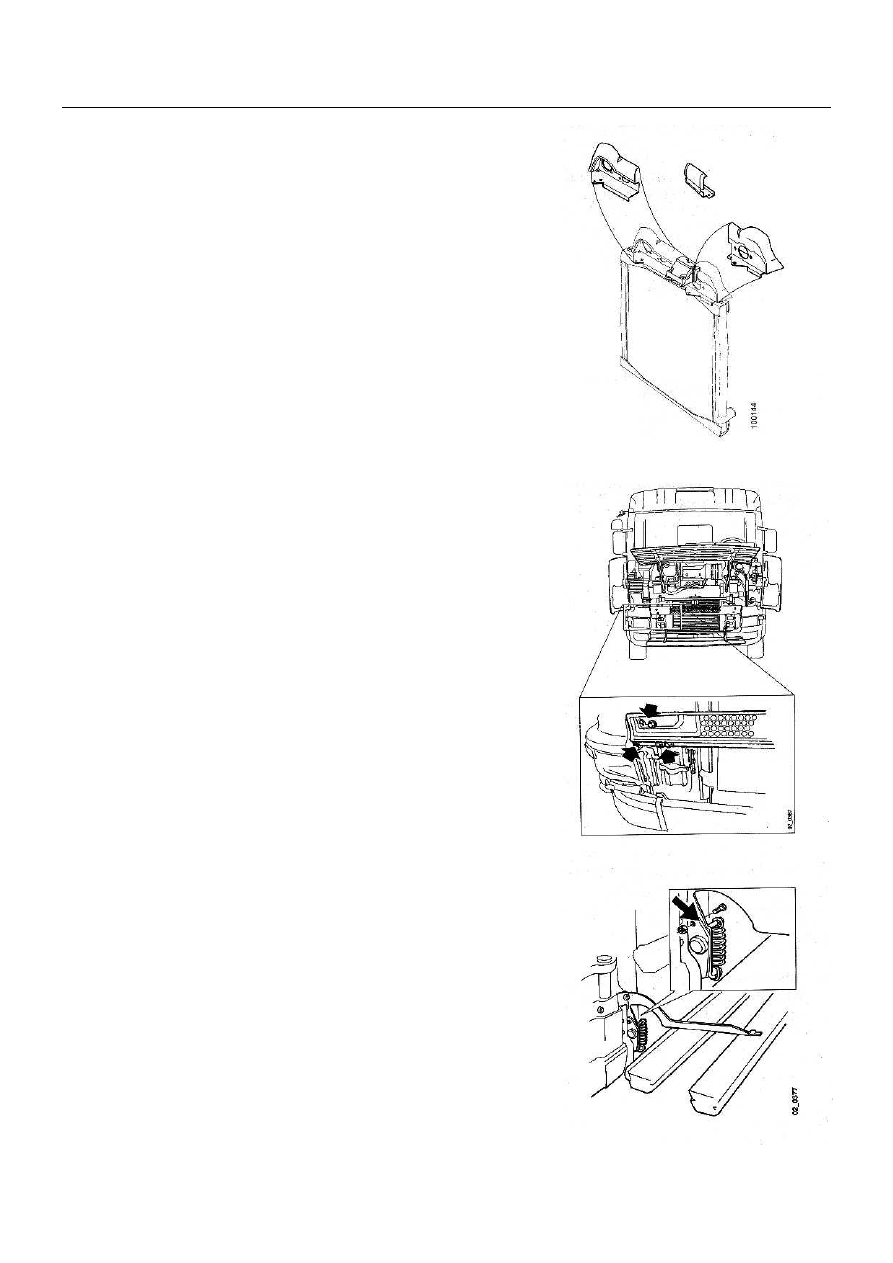

Радиатор



6. Откиньте кабину.

7. Установите верхние щитки рециркуляции, трубки и шланги

на  верхней части радиатора.












8. Присоедините воздушный шланг и шланг охлаждающей

жидкости к двигателю  и узлу радиатора.



Примечание: Не повредите кольцевые уплотнения охладите-
ля наддувочного воздуха.


9. Опустите  кабину.

10. Установите переднюю центральную решётку.











11. Установите панель нижней решетки и снимите винты М6.




23

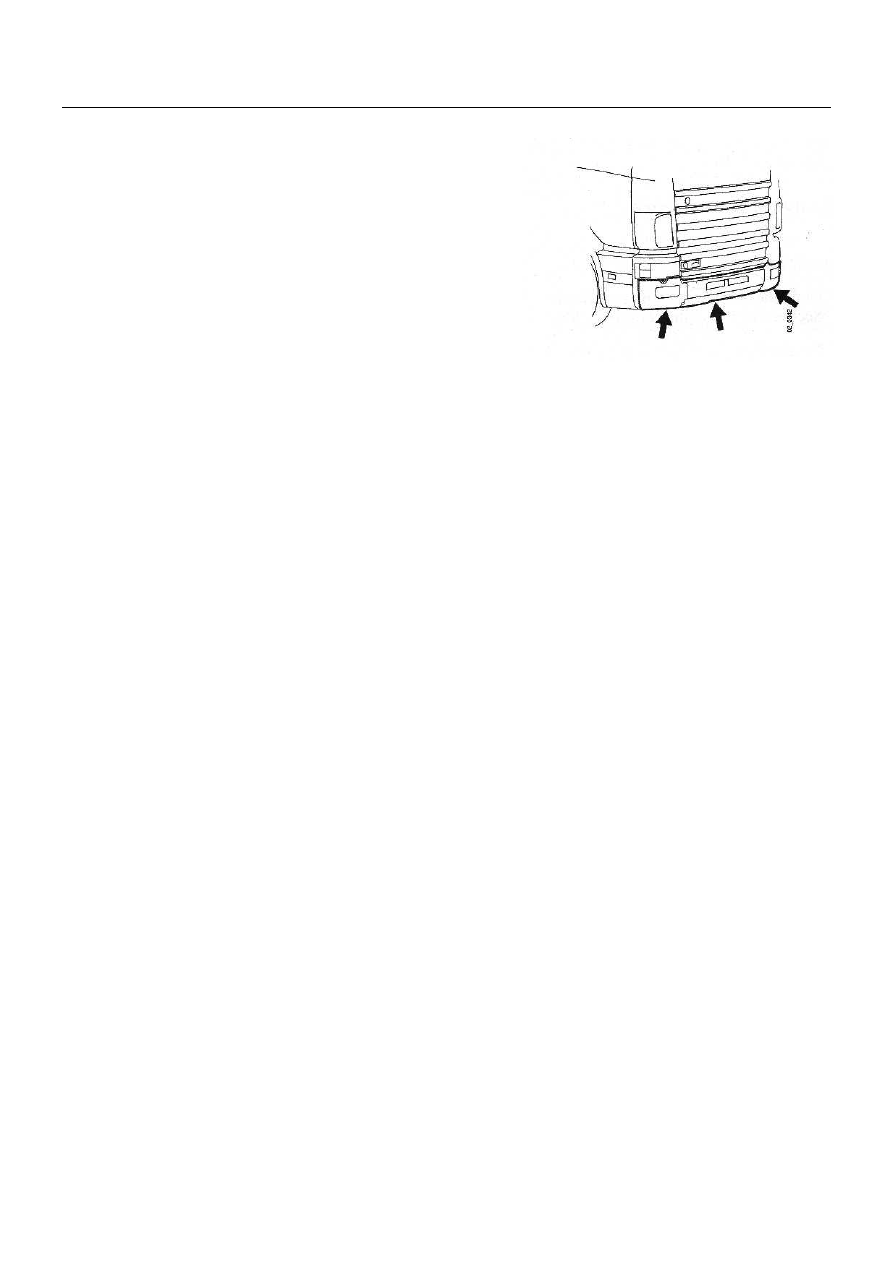

Радиатор


12. Установите пластиковые крышки бампера.

13. Закройте углы кабины и панели решётки.




14. Наполните систему охлаждения, см. Раздел

“Наполнение системы охлаждения”.






24

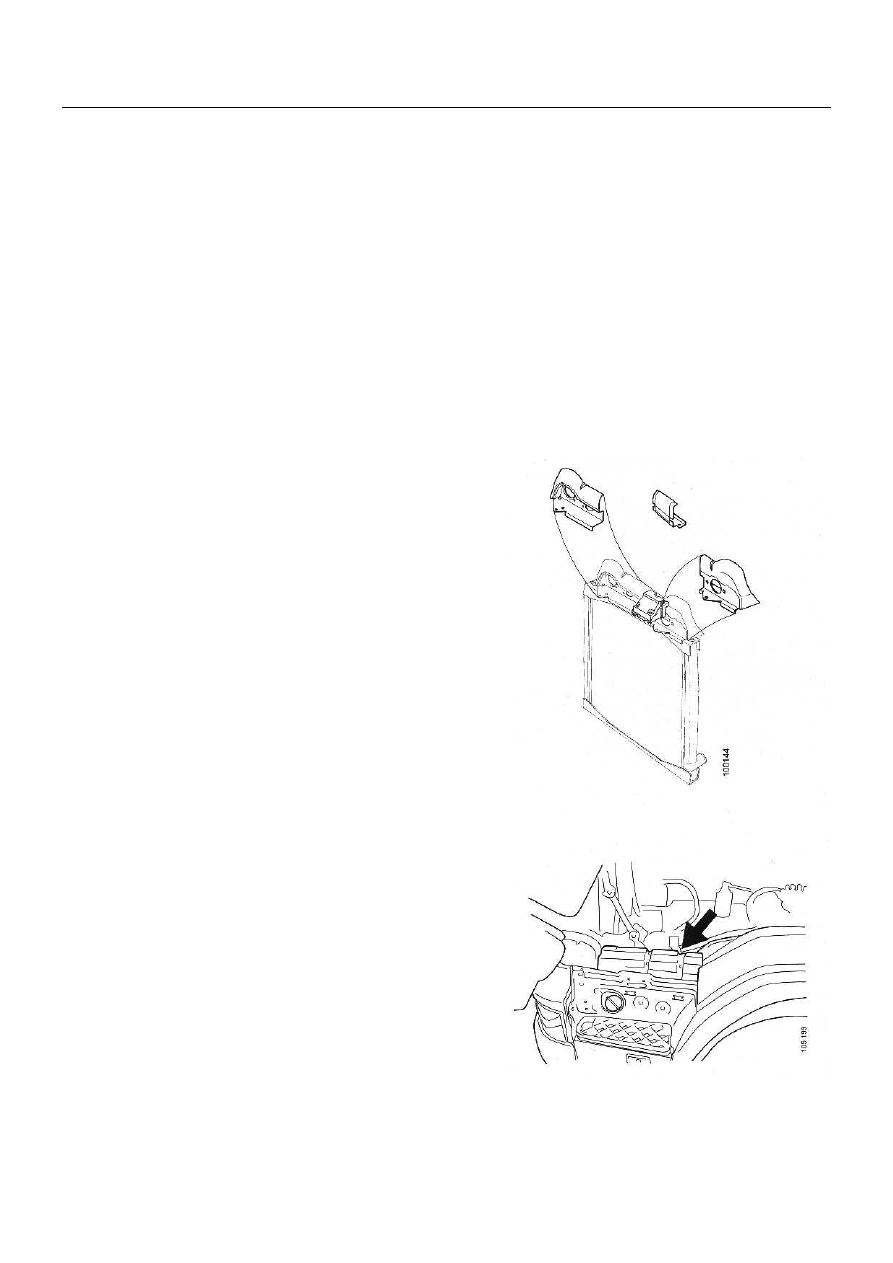

Радиатор


Кабины типа P и R с металлическими бамперами





Снятие радиатора


Описание


1.  Слейте жидкость из системы охлаждения, см. Раздел

“Слив жидкости из системы охлаждения”.



2.  Откиньте кабину.


ПРЕДОСТЕРЕЖЕНИЕ! Не отсоединяйте шланги конди-
ционера – в них охлаждающая жидкость под давлением.





3.  Открепите воздушный шланг и шланг охлаж-

дающей жидкости между двигателем и  узлом
радиатора.



4.  Снимите верхние щитки рециркуляции, трубки

и шланги на  верхней части радиатора.















5.  Снимите защитный кожух электропроводки

около подножки с левой стороны кабины.
