Система охлаждения грузовиков Scania. Руководство - часть 5



17

Радиатор



Радиатор



Кабины типа P и R с пластиковым корпусом бампера


Снятие радиатора

Описание


1.  Слейте жидкость из системы охлаждения, см. Раздел

“Слив жидкости из системы охлаждения”.



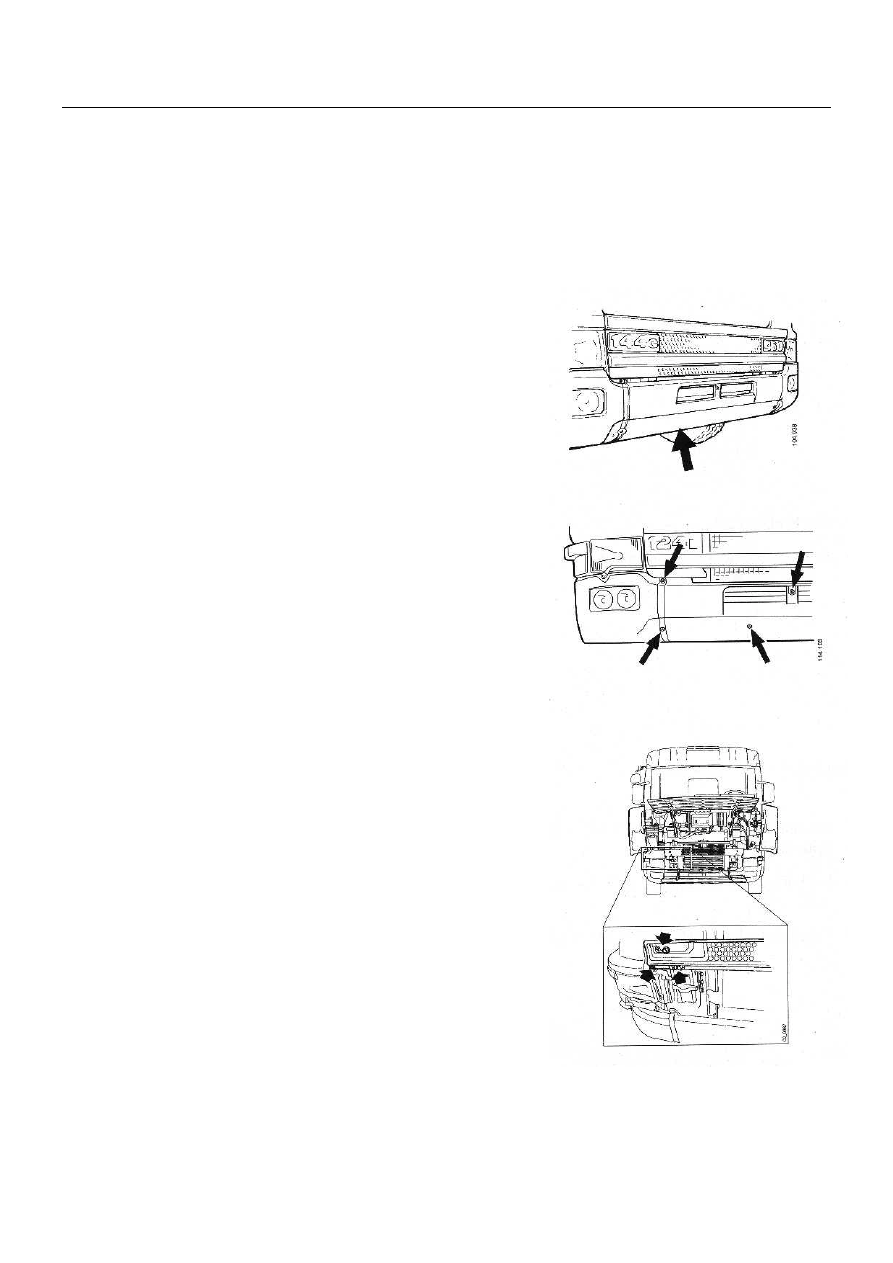

2.  Снимите центральную пластиковую крышку бампера

и центральный кронштейн.









3.  Откиньте панели решётки и углы кабины.










4.  Снимите переднюю центральную решётку.






5.  Откиньте кабину.





18

Радиатор


ПРЕДОСТЕРЕЖЕНИЕ! Не отсоединяйте шланги
кондиционера – в них охлаждающая жидкость под давле-
нием.



6.  Отсоедините  воздушный  шланг  и  шланг  охлаж-

дающей жидкости от  двигателя и  узла радиатора.



7.  Снимите  верхние  щитки  рециркуляции,  трубки  и

шланги на  верхней части радиатора.

















8.  Опустите  кабину.



9.  Снимите щитки рециркуляции.






Снятие панели нижней решётки.



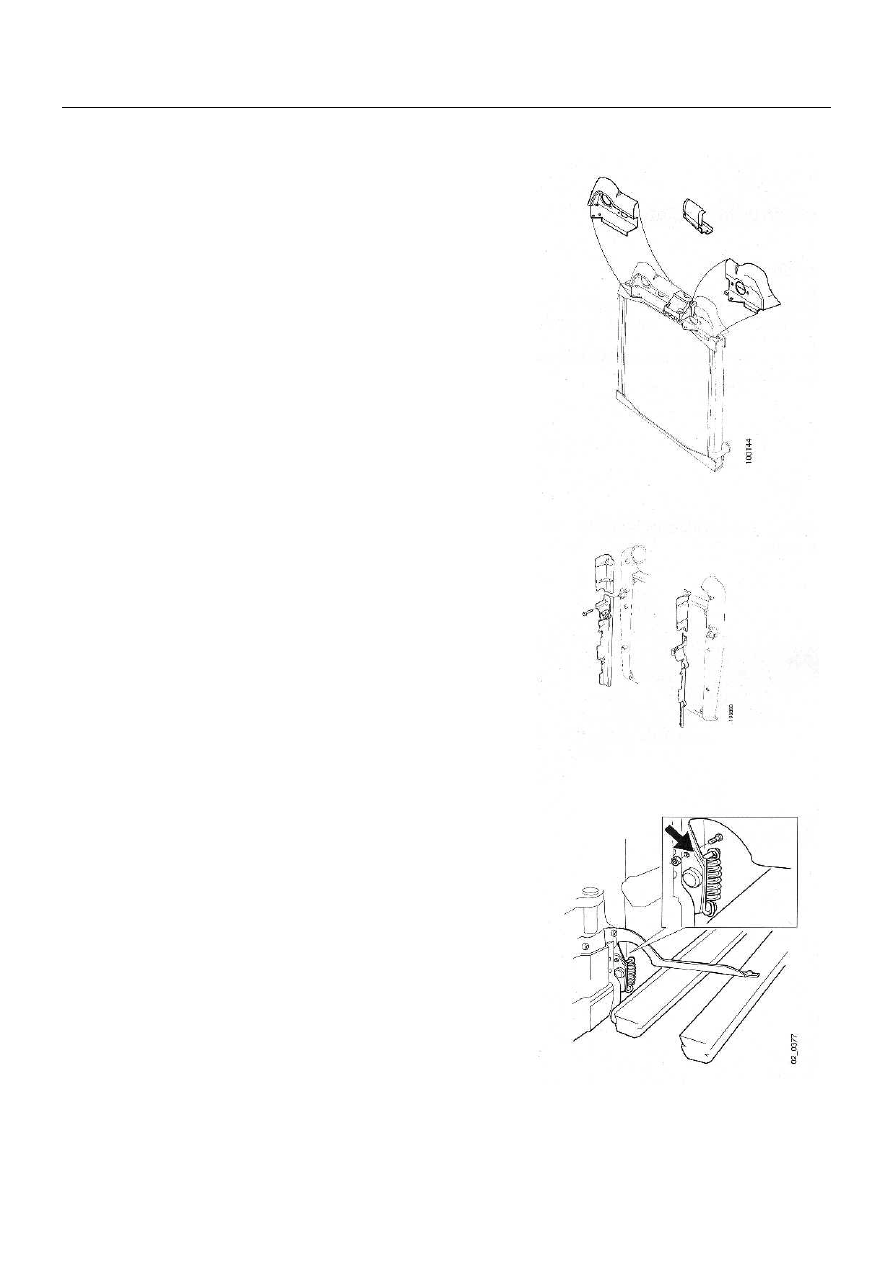

10. Выбейте  остатки  алюминиевых  заклёпок  из  отвер-

стий петель.



11. Зафиксируйте петли двумя болтами М6 и гайками.



12. Снимите панель нижней решетки с петлями.





19

Радиатор


Автомобили, оборудованные  кондиционером


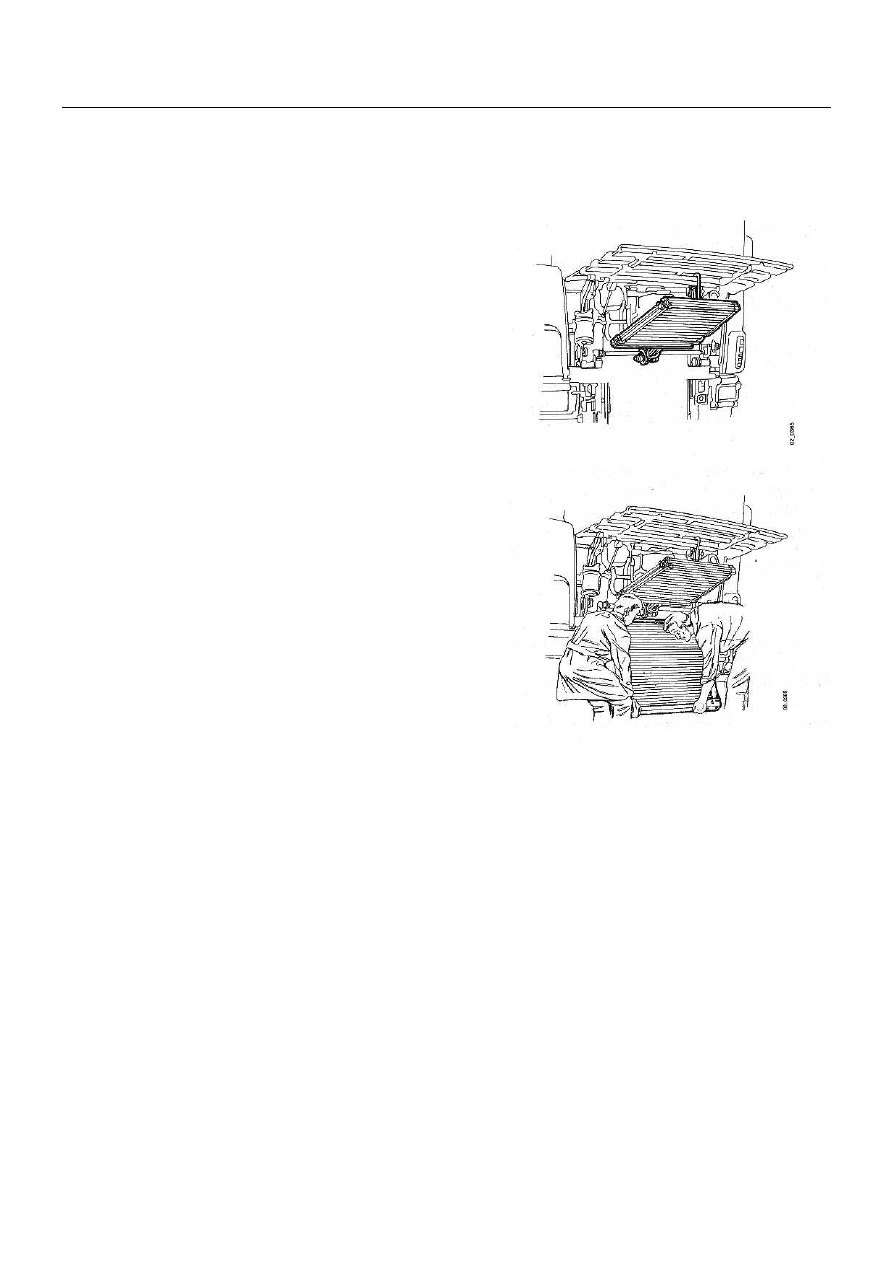

13. Отсоедините охладитель наддувочного воздуха

от верхних кронштейнов, чтобы его можно было
протолкнуть назад.



14. Открепите  радиатор  кондиционера,  пропустите

его  под  стабилизатором  поперечной  устойчиво-
сти и закрепите на верхней панели решётки.












15. Снимите охладитель наддувочного воздуха.









ПРЕДОСТЕРЕЖЕНИЕ!  Риск  увечья  персонала  при
работе  с подвеской кабины.


Примечание: Кабины с четырёхконтактной пневматической
подвеской поднимаются с помощью подвески кабины. С по-
мощью  стальной  проволоки  закрепите  клапан  установки
уровня  в  поднятом  положении.  Обязательно  подстрахуйте
кабину с помощью  опоры (деревянной колодки) между ка-
биной и узлом рамы.

16. Снимите радиатор.




20

Радиатор



Установка радиатора


Описание


1.  Установите радиатор.



2.  Поставьте новое уплотнение.



3.  Установите охладитель наддувочного воздуха.







Примечание:  Не  повредите  кольцевые  уплотнения  охлади-
теля наддувочного воздуха.



4.  Установите  щитки  рециркуляции  и  радиатор  конди-

ционера.



5.  Если  кабина  была  поднята  с  помощью  воздушной

подвески, должен быть отрегулирован режим работы
клапана  установки уровня. Имеются  две конфигура-
ции  этого  клапана.  Поэтому  существует  два  следую-
щих варианта регулировки клапана:



ПРЕДОСТЕРЕЖЕНИЕ!  Риск  увечья  персонала  при  регу-
лировке  данного  клапана.
