Грузовик Scania. Руководство по техническому обслуживанию. Часть 2

Группы 10 -19





Оглавление

Перечень изменений по сравнению с предыдущим изданием 4

Введение Меры безопасности при проведении технического обслуживания. 5

  1. Тормозная система 10-01 Воздухоосушитель 7

    1. Барабанные тормозные механизмы 14

    2. Проверка начального положения и

      хода штока тормозной камеры 16

    3. Дисковые тормозные механизмы 18

    4. Гидрозамедлитель Scania 23

    5. Проверка сигнализаторов и датчиков 24

    6. Проверка рабочего давления, герметичности тормозного пневмопривода и защитного

      клапана 26

    7. Передний и задний контуры рабочей тормозной системы 28

    8. Клапан управления тормозами

      прицепа 29

    9. Регулятор тормозных сил задних колес, пневматическая

      подвеска 30

    10. Давление начала торможения. 37

    11. Проверка вспомогательного

      тормозного клапана 38

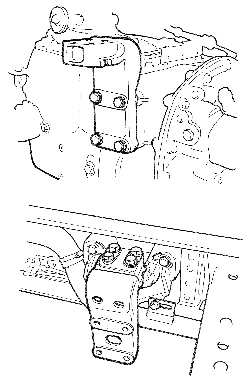

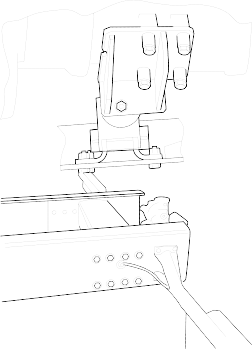

  2. Рама 11-01 Кронштейны двигателя и коробки передач 39






11-02

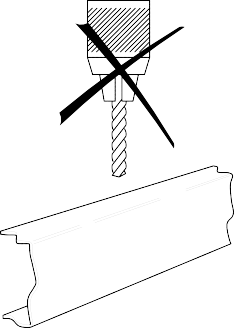

Сверление отверстий в раме 41

12 Подвеска

12-01

Стремянки и крепежные болты 43



12-02

Гайки стремянок 45



12-03

Ось балансира задней тележки 50



12-04

12-05

Реактивные штанги,пневматическая подвеска 50

Пневматическая подвеска 51

13 Рулевое управление

13-01

13-02

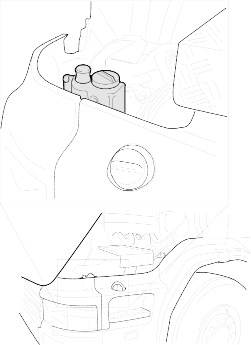

Уровень рабочей жидкости в бачке гидроусилителя. 55

Проверка нагрузки на передний мост,



автомобили со сдвоенными

передними мостами 56




16 Электрическое оборудование

16-01

Уровень электролита в



аккумуляторных батареях 58



16-02

Заряд аккумуляторных батарей 58



16-03

Регулировка фар 59



16-04

Считывание и стирание кодов



неисправностей с помощью



персонального компьютера 60



16-05

EDC. Электронная система



управления двигателем 62



16-06

Opticruise. Система автоматического



переключения механической коробки



передач 64



16-07

Автоматическая коробка передач



Allison 67



16-08

Антиблокировочная/



противобуксовочная система Bosch



ABS/TC "CP12" 71



16-09

Тормозная система Bosch EBS 73



16-10

Антиблокировочная/



противобуксовочная система



Wabco ABS/TC "D" 75



16-11

Гидрозамедлитель 79



16-12

ELC. Пневматическая подвеска с



электронным управлением 81




  1. Кабина 18-01 Механизм подъема кабины 84

    1. Насос подъема кабины 85

    2. Проверка и регулировка ходового положения кабины 86

    3. Замена фильтра системы вентиляции

и отопления. 88




19 Дополнительное оборудование

19-01

Общие рекомендации при установке



на шасси специальных кузовов и



дополнительного оборудования. 89



19-02

Седельно-сцепное устройство 90



19-03

Тягово-сцепное устройство 91

Перечень изменений по сравнению с предыдущим изданием

12-04 Реактивные штанги, пневматическая подвеска, стр. 50.

Введение




Меры безопасности при проведении технического обслуживания




Автомобили с пневматической подвеской

При техническом обслуживании автомобиля с пневмоподвеской рама должна всегда опираться на опорные стойки. В противном случае, при падении давления воздуха в пневмобаллонах подвески рама может неожиданно упасть. Запрещается находиться под автомобилем, который поднят и опирается только на домкрат. Выполняйте все указания, приведенные в "Руководстве по техническому обслуживанию и ремонту".




Общие инструкции по технике безопасности


  • Используйте только исправные опоры и стойки соответствующего размера и грузоподъемности. Опоры и стойки должны быть оснащены стандартными фиксирующими устройствами.




  • Опоры и стойки должны обладать необходимой прочностью.




  • Оборудование для подъема автомобиля должно быть проверено и соответствующим образом аттестовано.




    Более подробные сведения по мерам безопасности приведены в "Руководстве по техническому обслуживанию и ремонту", инструкция "Правила техники безопасности", группа 00.

    1. Тормозная система




      1. Осушитель воздуха




        Проверка функционирования

  • Опорожните ресиверы от сжатого воздуха, обратив внимание на количество вышедшего конденсата. Допустимо небольшое количество конденсата. Значительное количество воды свидетельствует о нарушении нормального функционирования осушителя воздуха или необходимости замены адсорбента.




  • Запустите двигатель и зарядите ресиверы тормозной системы сжатым воздухом. Проверьте снизу корпуса осушителя отсутствие утечки воздуха через выпускной клапан при работе компрессора на зарядку ресиверов.




  • Убедитесь в том, что воздух выходит в атмосферу через выпускной клапан осушителя при разгрузке компрессора.




    Проверка функционирования нагревательного элемента

    Убедитесь, что нагревательный элемент (H4) нормально работает в условиях низких температур.




  • Охладите корпус осушителя (холодной водой, снегом или охлаждающим спреем), для того чтобы включить встроенный термостат. Термостат должен включить нагревательный элемент при температуре около +7°C.




  • Запустите двигатель и потрогайте рукой нижнюю часть корпуса осушителя. Через несколько минут корпус должен стать теплым. Корпус воздухоосушителя должен нагреться до температуры 20- 30°C, при которой термостат выключается.






    104 919

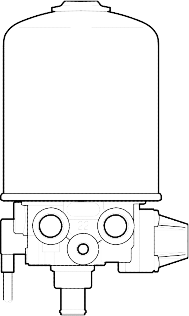

    Воздухоосушитель Wabco




    10_2313



    Воздухоосушитель Haldex

    Измерение электрического сопротивления

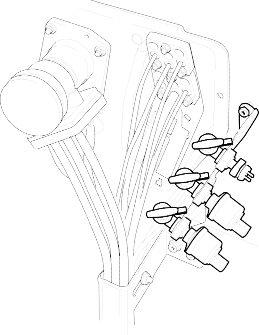

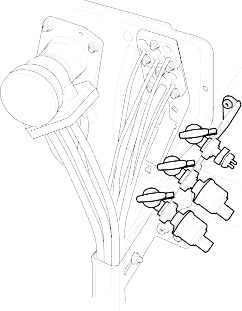

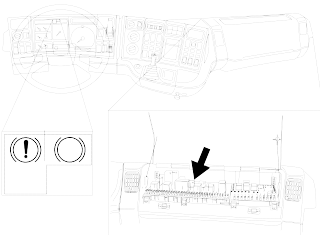

  • Освободите гнездо P2/H на центральном электрическом блоке.




  • Для измерения сопротивления используйте мультиметр. Измерьте сопротивление между "массой" и зеленым проводом с маркировкой 61С (вывод 12 гнезда Н).








    ПРЕДУПРЕЖДЕНИЕ !

    Разрядите ресиверы тормозной системы.








  • Поднимите кабину или откройте капот. Снимите крышку над осушителем воздуха.

  • Снимите патрон с адсорбером.




  • Охладите нижнюю часть корпуса осушителя. Используйте, например, охлаждающий спрей, для того чтобы охладить корпус до температуры ниже

    +7°C, при которой происходит включение термостата. В процессе охлаждения делайте перерывы, с тем чтобы холод передавался внутрь материала корпуса.




  • Измерьте электрическое сопротивление. Величина сопротивления должна составлять 5,0-7,5 Ом при температуре ниже + 7°C.




    Если осушитель воздуха не функционирует, как описано выше, то он нуждается в ремонте, см. Руководство по техническому обслуживанию и ремонту, группа 10, инструкция "Аппараты подготовки сжатого воздуха".




    Воздухо- осушитель Haldex,

    вариант 1




    Воздухо- осушитель Haldex,

    вариант 2




    Воздухо- осушитель Wabco

    Замена патрона с адсорбентом, воздухоосушитель Haldex







    ПРЕДУПРЕЖДЕНИЕ !

    При несоблюдении приведенных ниже инструкций вы рискуете получить травму.








    1. Разрядите ресиверы тормозной системы.




    2. Сбросьте остаточное давление в воздухоосушителе через штуцер зарядки пневмосистемы. Воспользуйтесь для этого отверткой.




    3. Полностью поднимите кабину или откройте капот.





      104 920

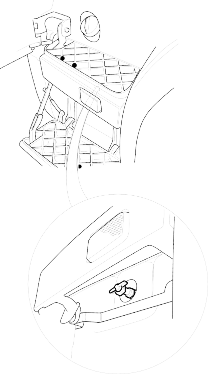

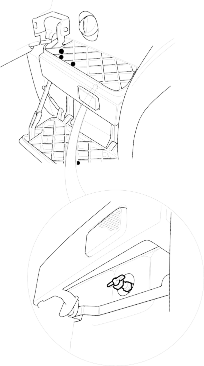

    4. Отверните винты крепления щитка подножки, поднимите и снимите щиток. (Операция не выполняется на автомобилях с капотной кабиной и с кабиной со складной подножкой.)





      10_2328



    5. Отверните болты, нажмите на лапки фиксаторов и снимите зашитную крышку. (Операция не выполняется на автомобилях с капотной кабиной.)

      Автомобили с капотной кабиной: при

      необходимости снимите площадку 1. image

    6. Отверните болты и снимите контейнер воздухоосушителя.




      Примечание: На автомобилях с номерами шасси до 1 218 254 гайки, расположенные в корпусе осушителя, не закреплены. Эти гайки могут выпасть. Последущая установка гаек будет затруднена. На автомобилях, выпущенных позднее, гайки воздухоосушителя зафиксированы от выпадения.





    7. Поместите контейнер на верстак, патрон с адсорбентом должен располагаться снизу. Нажмите сверху на контейнер и опустите его примерно на 5 мм, затем поверните контейнер против часовой стрелки примерно на 10°.




      Примечание: На более старых автомобилях между контейнером и патроном с

      адсорбентом располагается свободная 1

      10_2645



      2



      пружина. Новые патроны с адсорбентом не снабжаются подобной пружиной, а ее функция выполняется самим патроном.

    8. Очистите от грязи контейнер и корпус воздухоосушителя.


      Инструкции по установке патрона с отдельной пружиной приведены в Руководстве по техническому обслуживанию и ремонту, группа 10. Ниже приведено описание операций по установке патрона, который одновременно выполняет роль пружинного элемента.




    9. Установите новый патрон с адсорбентом, нажмите на него до упора и поверните его по часовой стрелке до фиксации.





    10. Установите новое уплотнительное кольцо круглого сечения. См. рис. Смажьте новые уплотнительные кольца смазкой 319 308, используемой для тормозных аппаратов. Второе уплотнительное кольцо устанавливается на нижнюю часть патрона с адсорбентом.




    11. Установите контейнер. Вверните винты и затяните их моментом 40 Н.м.

    12. Установите на место защитную крышку. (Операция не выполняется на автомобилях с капотной кабиной).




      Автомобили с капотной кабиной: Установите на место площадку, если она была демонтирована.




    13. Опустите кабину и запустите двигатель. Дайте поработать двигателю до включения разгрузки компрессора и продувки воздуха через воздухоосушитель. Проверьте отсутствие утечки воздуха в процессе зарядки пневмосистемы.

    Замена патрона с адсорбентом, воздухоосушитель Wabco







    ПРЕДУПРЕЖДЕНИЕ !

    При несоблюдении приведенных ниже инструкций вы рискуете получить травму.








    1. Разрядите ресиверы тормозной системы.




    2. Сбросьте остаточное давление в воздухоосушителе через штуцер зарядки пневмосистемы. Воспользуйтесь для этого отверткой.




    3. Полностью поднимите кабину или откройте капот.





      104 920



    4. Отверните винты крепления щитка подножки, поднимите и снимите щиток. (Операция не выполняется на автомобилях с капотной кабиной и с кабиной со складной подножкой.)





      10_2328



    5. Отверните болты, нажмите на лапки фиксаторов и снимите зашитную крышку. (Операция не выполняется на автомобилях с капотной кабиной).

      Автомобили с капотной кабиной: при

      необходимости снимите площадку 1. image


    6. Снимите контейнер воздухоосушителя.




    7. Замените уплотнительное кольцо и смажьте новое кольцо смазкой 319 308, используемой для тормозных аппаратов.




      104 921



    8. Очистите от загрязнений контактную поверхность резиновой прокладки контейнера.




    9. Смажьте резиновую прокладку смазкой, используемой для тормозных аппаратов. Заверните усилием руки контейнер до касания с прокладкой и затем дополнительно поверните его на 1/3 оборота.




    10. Установите на место защитную крышку (операция не выполняется на автомобилях с капотной кабиной).




      Автомобили с капотной кабиной: установите на место площадку, если она была демонтирована.




    11. Опустите кабину и запустите двигатель. Дайте поработать двигателю до включения разгрузки компрессора и продувки воздуха через воздухоосушитель. Проверьте отсутствие утечки воздуха в процессе зарядки пневмосистемы.


      1. Барабанные тормозные механизмы




        Толщина тормозных накладок







        Проверка с помощью указателя

        Рычаг привода тормоза снабжен указателем

        износа тормозных колодок. При новых 1

        10_2314



        2



        колодках указатель направлен вперед, а при полностью изношенных колодках указатель направлен вниз. Когда указатель приходит в положение, соответствующее "семи часам" (или "пяти часам" на противоположной стороне автомобиля), необходимо проконтролировать остаточную толщину накладок визуально. См. раздел "Визуальный контроль тормозных накладок".




        Визуальный контроль тормозных накладок







        ПРЕДУПРЕЖДЕНИЕ !


        Заблокируйте автомобиль от случайных перемещений, установив спереди и сзади колеса противооткатные упоры.








        1. Выключите стояночный тормоз.




          100273



        2. Сдвиньте крышку контрольного окна в какую-либо сторону.





          100304



        3. Приподнимите противоположный край крышки и снимите ее.

        Толщина накладки должна быть не менее 8 мм (или 10 мм для накладки увеличенного размера). Проверьте остаточную толщину

        накладки по индикатору предельного износа. Если толщины накладок на одном мосту отличаются более, чем на 3 мм, проверьте состояние тормозных механизмов.








        100305



        Тормозная накладка с индикатором предельного износа




        Минимальная толщина накладки

        Стандартная накладка 8 мм

        Увеличенная накладка 10 мм









        ПРЕДУПРЕЖДЕНИЕ !

        Использование неоригинальных тормозных накладок может привести:

  • К увеличению до 5 раз интенсивности износа тормозных барабанов.

  • К растрескиванию и разрушению тормозных накладок, что может стать причиной сильного повреждения тормозных механизмов, а в худшем случае - и полной потери тормозной эффективности.

  • К повышению температуры тормозного механизма, что вызывает снижение тормозного момента и ухудшает тормозную эффективность.

  • К вибрации.

  • К запрету эксплуатации автомобиля

  • К привлечению к ответственности по закону





      1. Проверка начального положения и хода штока тормозной камеры

        Инструмент: штангенциркуль. Выключите стояночный тормоз.




        Примечание: В контуре стояночной/запасной системы должно быть давление воздуха не менее 6,0 бар.

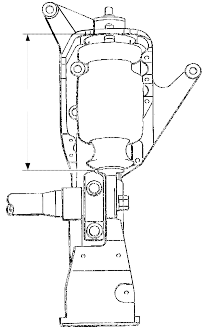

        Проверьте начальное положение штока (размер L).




        Примечание: Величина L измеряется от передней стенки тормозной камеры.




        Нажмите на тормозную педаль. Измерьте величину L1.




        Примечание: Тормозная педаль должна быть нажата до упора.




        Рассчитайте величину хода штока L2 = L1 - L.




        Проверьте ход штока тормозной камеры.

        (Ход L2 = L1-L)




        Размер камеры Наружный

        диаметр (по хомуту)

        Заторможенное состояние, величина L1

        Расторможенное состояние, величина L

        Ход, L2




        16



        165 мм

        94 - 115 мм

        69 - 71 мм

        25 - 44 мм

        20



        176 мм

        69 - 71 мм

        94 - 115 мм

        25 - 44 мм

        24



        186 мм

        69 - 71 мм

        94 - 115 мм

        25 - 44 мм

        30



        210 мм

        69 - 71 мм

        99 - 122 мм

        30 - 51 мм

        24

        Сзади на

        186 мм

        214 - 216 мм

        239 - 260 мм

        25 - 44 мм


        НК-автомоби

        30 лях и


        полнопривод ных автомобилях





        210 мм 214 - 216 мм 244 - 267 мм 30 - 51 мм


        24 На втором мосту задней

        30 тележки

        тяжелых тягачей 6х4

        186 мм 259 - 261 мм 284 - 305 мм 25 - 44 мм





        210 мм 259 - 261 мм 289 - 321 мм 30 - 51 мм





      2. Дисковые тормозные механизмы

        Проверьте состояние тормозных колодок с помощью программы "Scania Diagnos".

        Остаточная толщина накладок контролируется с помощью датчиков износа T39, T40 и т.д. и показывается на экране компьютера в виде горизонтальных полос. Если диаграмма указывает на остаточную толщину накладок менее 40%, то состояние колодок необходимо проверить визуально.

        Спецификация

        Контрольные размеры





        Минимальная допустимая толщина тормозного диска 37 мм





        Допуск на толщину тормозного диска 0,08 мм





        Максимально допустимое биение 0,20 мм





        Минимальная допустимая толщина тормозной накладки 2 мм





        Минимальная допустимая толщина тормозной накладки при диске толщиной 37-40 мм

        4 мм






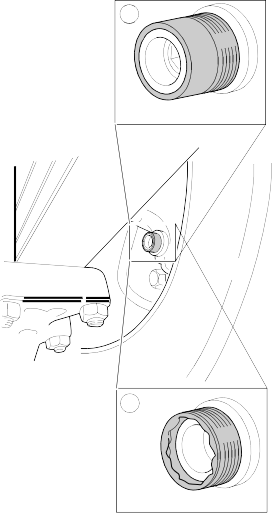

        Проверка степени износа

        тормозных колодок 1




        Тормозная скоба с короткими резиновыми втулками (новый вариант исполнения)

        Проверьте, насколько далеко выступают резиновые втулки. Положение резиновых втулок указывает на суммарный износ тормозных дисков и колодок.




        Если резиновые втулки указывают на предельный износ деталей, снимите колесо и проверьте степень износа тормозного диска и колодок, как описано в Руководстве по техническому обслуживанию и ремонту, группа 10.




        2




        124 590



        1. Минимальный износ

        2. Максимальный износ

        Тормозная скоба с короткими резиновыми втулками (старый вариант исполнения)

        1. Измерьте величину выступания направляющего пальца.




        2. Для того чтобы измерить толщину тормозного диска без снятия колеса, необходимо доработать штангенциркуль, как показано на рис.




        3. Измерьте толщину тормозного диска с помощью доработанного штангенциркуля.





        4. По графику определите степень износа.




        5. Проверьте тормозной диск на наличие трещин и царапин.




        Примечание: Глубина царапин не должна превышать 1,5 мм. Длина трещин не должна превышать 40 мм. Не допускается выход трещин на край тормозного диска.















        1. Удалите губки для измерения внутренних размеров.

        2. Прорежьте углубления в губках штангенциркуля, для того чтобы обеспечить возможность измерения толщины тормозного диска непосредственно через выступающий буртик на краю диска.


        Тормозная скоба с длинными резиновыми втулками




        1. Измерьте расстояние между краем резиновой втулки и наружным краем направляющего пальца.




        2. Измерьте толщину тормозного диска с помощью доработанного штангенциркуля.





        3. По графику определите степень износа.




        4. Проверьте тормозной диск на наличие трещин и царапин.




        Примечание: Глубина царапин не должна превышать 1,5 мм. Длина трещин не должна превышать 40 мм. Не допускается выход трещин на край тормозного диска.

        График




        Примечание: Данный график не применяется к тормозным механизмам с новой конструкцией коротких резиновых втулок.




        Тормозные скобы с короткими резиновыми втулками: если направляющий палец выступает на 0 мм или менее, снимите колесо и проверьте состояние тормозного механизма более тщательно.




        Тормозные скобы с длинными резиновыми втулками: если направляющий палец углублен в резиновой втулке на 18 мм или более, снимите колесо и проверьте состояние тормозного механизма более тщательно.




        Замените тормозной диск новым, если считаете, что предельный износ диска будет достигнут раньше следующего технического обслуживания.





        Автомобили, эксплуатируемые в типовых условиях 0 или 1: если степень износа по графику достигла 30%, снимите колесо для более тщательной проверки состояния тормозного механизма.




        Шкала A соответствует положению направляющего пальца относительно края резиновой втулки.

        Шкала с цифрами в скобках относится к тормозным механизмам с длинными резиновыми втулками.

        Шкала B соответствует толщине тормозного диска.

      3. Гидрозамедлитель Scania

        Требования к рабочей жидкости: См. инструкцию 00:03-09.




        Замена рабочей жидкости и фильтра

        Строго соблюдайте требования чистоты. Гидрозамедлитель чувствителен к попаданию загрязнений.

        Выполните следующие операции:




        1. Поверните ключ в положение включения питания бортовой сети и нажмите на диагностическую кнопку. Это обеспечивает практически полное опорожнение аккумулятора рабочей жидкости. Весь объем рабочей жидкости сливается в поддон гидрозамедлителя.




        2. Поместите под гидрозамедлитель подходящую емкость.







          ПРЕДУПРЕЖДЕНИЕ !

          Будьте осторожны с горячей рабочей жидкостью! Надевайте защитные перчатки и очки.








        3. Слейте рабочую жидкость. Очистите магнитную сливную пробку, установите ее на место и затем затяните моментом 26 Н.м.




        4. Замените фильтр гидрозамедлителя. Проверьте состояние уплотнительного кольца крышки. При необходимости замените уплотнительное кольцо. Затяните болты крест-накрест моментом 20 Н.м.




        5. Залейте рабочую жидкость через заправочное отверстие (около 5 литров) и затем затяните заливную пробку моментом 26 Н.м.

        Проверка уровня рабочей жидкости

        1. Выполните пробный выезд и торможение с помощью гидрозамедлителя.

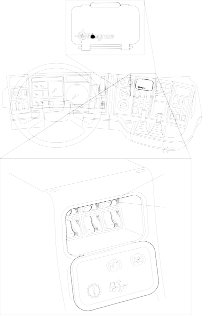

        2. Проверка после пробного выезда: Нажмите на диагностическую кнопку, чтобы опорожнить аккумулятор рабочей жидкости.







          ПРЕДУПРЕЖДЕНИЕ !

          Будьте осторожны с горячей рабочей жидкостью! Надевайте защитные перчатки и очки.








        3. Выверните пробку контрольного отверстия и проверьте уровень масла. Уровень масла должен находиться не ниже 10 мм от края контрольного отверстия. Затяните контрольную пробку моментом 26 Н.м.





          1




          2




          3




          10:2283



          4




          1. Пробка заправочного отверстия

          2. Пробка контрольного отверстия

          3. Фильтр

          4. Сливная пробка


      4. Проверка сигнализаторов и датчиков




        Передний контур




        Необходимое оборудование Манометр, 15 бар

        P

        BRAKE AIR




        10_2277



        1. Зарядите ресиверы тормозной системы сжатым воздухом.




        2. Снимите защитный колпачок с контрольного вывода.




        3. Присоедините манометр к контрольному выводу 12.




        4. Отсоедините электрические разъемы датчиков других тормозных контуров.




        5. Снизьте давление в ресивере переднего контура до значения от 4,5 до 5,5 бар, что соответствует диапазону срабатывания сигнализатора. При этом должны включиться сигнализатор на приборной панели и зуммер.




        Задний контур

        1. Зарядите ресиверы тормозной системы сжатым воздухом.




        2. Присоедините манометр к контрольному выводу 2.




        3. Отсоедините электрические разъемы датчиков других тормозных контуров.




        4. Снизьте давление в ресивере заднего контура до значения от 4,5 до 5,5 бар. При этом должны включиться сигнализатор на приборной панели и зуммер.

        Контур стояночной тормозной системы, питающая часть

        1. Зарядите ресиверы тормозной системы сжатым воздухом.




        2. Присоедините манометр к контрольному выводу 4.




        3. Отсоедините электрические разъемы датчиков других тормозных контуров.




        4. Снизьте давление в ресивере контура стояночной тормозной системы до значения от 4,5 до 5,5 бар. При этом должны включиться сигнализатор на приборной панели и зуммер.




        Контур стояночной тормозной системы, управляющая часть

        1. Зарядите ресиверы тормозной системы сжатым воздухом.




        2. Включите стояночный тормоз. При этом должен включиться сигнализатор стояночного тормоза.





        4




        2




        100315



        12

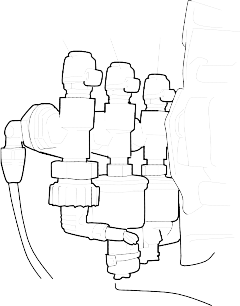

        Контрольные выводы, расположенные слева на переднем щите кабины

        Кабины типа P и R





        12




        105 813



        Контрольные выводы, расположенные слева на переднем щите кабины

        Кабина типа Т


      5. Проверка рабочего давления, защитного клапана и герметичности пневмопривода




        Рабочее давление




        Необходимое оборудование

        3 манометра 15 бар




        Автомобили с дополнительными ресиверами пневмоподвески

        Присоедините манометры на 15 бар к контрольным выводам 12, 1 и 1A.




        1. Запустите двигатель и зарядите ресиверы сжатым воздухом.

        2. Проверьте давление на контрольном выводе 1А: при разгрузке компрессора и падении давления на выводе 1 оно должно составлять 12,0-12,4 бар. Проверьте на контрольном выводе 12 давление после редукционного клапана: оно должно составлять 9,1-9,5 бар.




        3. Снизьте давление в пневмосистеме, выпуская воздух из первого ресивера пневмоподвески.




        4. Замерьте величину давления на контрольном выводе 1А при включении компрессора на зарядку (давление должно составлять 10,4-11,5 бар). При включении компрессора на зарядку давление на контрольном выводе 1 начинает увеличиваться. Рассчитайте разницу давлений.

        Обратный клапан защитного клапана




        1. Переставьте манометр с контрольного вывода 1А на контрольный вывод 14.




        2. Опорожните первый ресивер пневмоподвески. Давление на контрольном выводе 14 не должно уменьшаться.





        Контрольные выводы 1A и 14




        100668



        Контрольный вывод 1

        Автомобили без дополнительных ресиверов пневмоподвески

        Присоедините манометры на 15 бар к контрольным выводам 12 и 1.




        1. Запустите двигатель и зарядите ресиверы сжатым воздухом.




        2. Проверьте давление на контрольном выводе 12: при разгрузке компрессора и падении давления на выводе 1 оно должно составлять 9,1-9,5 бар.




        3. Снизьте давление в тормозной системе, несколько раз нажав на тормозную педаль.




        4. Замерьте величину давления на контрольном выводе 12 при включении компрессора на зарядку (давление должно составлять 7,9-8,9 бар). При включении компрессора на зарядку давление на контрольном выводе 1 начинает увеличиваться. Рассчитайте разницу давлений.




        Герметичность тормозного пневмопривода

        1. Зарядите пневмосистему до рабочего давления. Заглушите двигатель.




        2. Полность нажмите на тормозную педаль. Подождите 30 секунд. Снимите и запишите показание манометра, присоединенного к контрольному выводу 12.




        3. Продолжайте удерживать тормозную педаль в нажатом положении еще одну минуту.




        4. Измерьте давление на контрольном выводе 12 и рассчитайте величину падения давления. Падение давления не должно превышать 0,2 бар.





        12




        Контрольный вывод 12

      6. Передний и задний контуры рабочей тормозной системы





        Необходимое оборудование

        2 манометра 2,5 бар




        Примечание: Описанные ниже контрольные операции не проводятся на автомобилях с тормозной системой EBS.




        1. Присоедините манометры к контрольным выводам 5 и 6.




          Если автомобиль оснащен регулятором тормозных сил задних колес, последний должен быть установлен в полностью открытое положение. Для этого на автомобилях с рессорной подвеской необходимо освободить пружину регулятора тормозных сил. На автомобилях с пневмоподвеской необходимо выпустить воздух из пневмобаллонов задней подвески.




          Примечание: При измерениях в процессе постепенного увеличения давления воздуха нажатие на тормозную педаль должно или монотонно увеличиваться или оставаться постоянным. Если отпустить или ослабить нажатие на тормозную педаль при измерениях в процессе постепенного увеличения давления воздуха, то результаты будут неверными.




          При измерениях в процессе постепенного снижения давления воздуха нажатие на тормозную педаль должно или монотонно уменьшаться или оставаться постоянным. Если увеличить нажатие на тормозную педаль при измерениях в процессе постепенного снижения давления воздуха, то результаты будут неверными.




        2. Измерьте разницу давления воздуха в переднем и заднем тормозных контурах.




        В диапазоне давлений 0,5-2,0 бар давление воздуха в переднем контуре (контрольный вывод 5) не должно отличаться от давления в заднем контуре (контрольный вывод 6) более, чем на 0,3 бар.




        Контрольный вывод 5





        Контрольный вывод 6

      7. Клапан управления тормозами прицепа




        Необходимое оборудование

        2 манометра 2,5 бар




        1. Присоедините манометры к контрольным выводам 3 и 8.




          Примечание: При измерениях в процессе постепенного увеличения давления воздуха нажатие на тормозную педаль должно или монотонно увеличиваться или оставаться постоянным. Если отпустить или ослабить нажатие на тормозную педаль при измерениях в процессе постепенного увеличения давления воздуха, то результаты будут неверными.




          При измерениях в процессе постепенного снижения давления воздухан ажатие на тормозную педаль должно или монотонно уменьшаться или оставаться постоянным. Если увеличить нажатие на тормозную педаль при измерениях в процессе постепенного снижения давления воздуха, то результаты будут неверными.




        2. Измерьте давление воздуха в заднем тормозном контуре и в управляющей магистрали прицепа.




        Заводская регулировка клапана соответствует опережающему действию тормозов прицепа на 0,3 бар и, как правило, не должна изменяться в процессе эксплуатации. Более подробные сведения приведены в Руководстве по техническому обслуживанию и ремонту, группа 10, инструкция "Аппараты контура управления тормозами прицепа".





        Контрольный вывод 3





        Контрольный вывод 8

      8. Регулятор тормозных сил задних колес, автомобили с пневмоподвеской





        Примечание: Описанные ниже контрольные операции не проводятся на автомобилях с тормозной системой EBS.




        Необходимое оборудование

        2 манометра 15 бар

        2 манометра 2,5 бар





        График для проверки регулятора тормозных сил находится на внутренней стороне крышки багажного отделения, расположенного над пассажирским сиденьем.




        Значение давления P2 на выходе регулятора тормозных сил снимается с диаграммы для конкретной нагрузки на задний мост или заднюю тележку (шкала 2) или в зависимости от давления Р3 в невмобаллонах задней подвески.




        Если нужное давление воздуха в пневмобаллонах не может быть установлено с помощью пульта управления, необходимо нагрузить автомобиль.




        Пример контрольного графика

        1. Давление Р1 на входе регулятора должно быть равно 6,0 бар

        2. Нагрузка на задний мост или тележку, 1000 кгс

        3. Давление Р3 в задних пневмобаллонах

        4. Давление Р2 на выходе регулятора

        5. Обозначение диаграммы по каталогу запасных частей

        Проверка максимального снижения давления

        1. Присоедините манометры на 2,5 бар к контрольным выводам 6 и 10, и манометр на 15 бар - к контрольному выводу 3.








          Контрольный вывод 3




          image image




          Контрольный вывод 6 Контрольный вывод 10

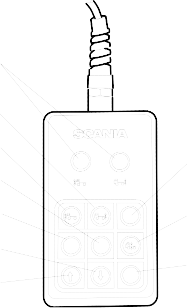

        2. Отрегулируйте с помощью пульта управления давление воздуха в пневмобаллонах, так чтобы на контрольном выводе 10 было следующее давление:

          1,0 бар для двухосных автомобилей

          0,5 бар для всех остальных автомобилей




          Если давление в пневмобаллонах увеличивается, отсоедините манометр.

        3. Нажмите на тормозную педаль и установите на контрольном выводе 3 давление 6,0 бар.




        4. Снимите показания манометра на контрольном выводе 6.

          Запишите показания манометра.




          Величина давления должна быть в диапазоне 1,6-1,9 бар.




        5. Отрегулируйте давление воздуха с помощью винта, расположенного на корпусе регулятора тормозных сил.




          После регулировки нанесите краской метку на винт, контргайку и корпус регулятора.





          1 2




          113 259



          Старый вариант регулятора тормозных сил





          1




          +



          2







          124 368



          Новый вариант регулятора тормозных сил

          1. Винт регулировки давления торможения

          2. Винт регулировки максимального снижения давления

        Проверка давления торможения

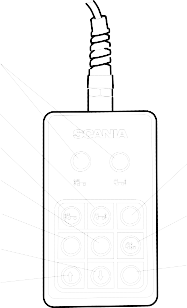

        1. Отрегулируйте с помощью пульта управления давление воздуха в пневмобаллонах, так чтобы на контрольном выводе 10 было следующее давление:




          Не менее 1,5 бар для двухосных автомобилей




          Не менее 0,8 бар для всех остальных автомобилей




          Если давление в пневмобаллонах увеличивается, отсоедините манометр.




        2. Нажмите на тормозную педаль и установите на контрольном выводе 3 давление 6,0 бар.




        3. Снимите показания манометра на контрольном выводе 6.

          Запишите показания манометра.




          Сравните полученное давление с контрольным графиком регулятора тормозных сил.




        4. Отрегулируйте давление воздуха с помощью винта, расположенного на корпусе регулятора тормозных сил.




        5. После регулировки нанесите краской метку на винт, контргайку и корпус регулятора.

        Проверка аварийного тормозного клапана

        1. Выпустите воздух из пневмобаллонов задней подвески.




        2. Нажмите на тормозную педаль и установите на контрольном выводе 3 давление 6,0 бар.




        3. Снимите показания манометра на контрольном выводе 6. Величина давления должна быть в диапазоне 5,8-6,1 бар.


        Регулятор тормозных сил задних колес, автомобили с рессорной подвеской




        Необходимое оборудование

        2 манометра 15 бар




        График для проверки регулятора тормозных сил находится на внутренней стороне крышки багажного отделения, расположенного над пассажирским сиденьем.




        Положение рычага относительно начала отсчета и давление воздуха Р2 на выходе регулятора снимаются с диаграммы в зависимости от вертикальной нагрузки на задний мост или тележку, типа грузовика (графики А или В) и длины рычага.





        Пример контрольного графика

        1. Тип автомобиля определяет график, которым следует пользоваться. График А предназначен для седельных тягачей, график В - для автомобилей с кузовом.

        2. Длина рычага R зависит от варианта рессорной подвески.

        3. Давление Р1 на входе регулятора, поступающее от тормозного крана, должно быть равно 6,0 бар.

        4. Нагрузка на задний мост или тележку, 1000 кгс

        5. Положение рычага относительно начала отсчета Самые верхние числа в каждом столбце соответствуют длине рычага

        6. Давление Р2 на выходе регулятора

        7. Обозначение диаграммы по каталогу запасных частей

        Проверка регулятора тормозных сил




        1. Присоедините манометры к контрольным выводам 3 и 6.




        2. Отсоедините привод рычага регулятора тормозных сил. При этом регулятор установится в состояние, в котором давление воздуха в тормозных камерах задних колес не ограничивается.




        3. Нажмите на тормозную педаль и установите на контрольном выводе 3 давление 6,0 бар.




          Снимите и запишите показание манометра на контрольном выводе 6. Давление воздуха должно находиться в диапазоне 5,8-6,0 бар.




        4. По контрольной диаграмме, имеющейся в автомобиле, определите вертикальное перемещение (R) рычага от верхнего крайнего положения до нижнего.




        5. Привяжите рычаг в среднем положении (на расстоянии R/2 от верхнего положения).




        6. Нажмите на тормозную педаль и установите на контрольном выводе 3 давление 6,0 бар.




          Снимите и запишите показание манометра на контрольном выводе 6. Давление воздуха должно находиться в диапазоне 2,7-2,9 бар.




        7. Переместите рычаг вниз на половину полного хода и привяжите. (Это положение рычага соответствует полному перемещению R от верхнего положения.)




          Примечание: Нижнее положение рычага по диаграмме не является крайним положением рычага!




        8. Нажмите на тормозную педаль и установите на контрольном выводе 3 давление 6,0 бар.




          Снимите и запишите показание манометра на контрольном выводе 6. Давление воздуха должно находиться в диапазоне 1,5-1,7 бар.




        9. Установите на место привод рычага регулятора.








        Контрольный вывод 3











        Контрольный вывод 6

        Проверка настройки регулятора

        1. Проверьте длину рычага согласно контрольной диаграмме.




        2. Для того чтобы воспользоваться контрольной диаграммой, может потребоваться нагрузить автомобиль до получения необходимой вертикальной нагрузки на задний мост или тележку.




        3. Присоедините манометры к контрольным выводам 3 и 6.




        4. Нажмите на тормозную педаль и установите на контрольном выводе 3 давление 6,0 бар.




        5. Снимите и запишите показание манометра на контрольном выводе 6. Сравните полученное значение с контрольной диаграммой.




        6. Если измеренное давление отличается от номинального значения по диаграмме более, чем на +/-10%, то необходимо отрегулировать привод рычага регулятора от балки заднего моста. Инструкции по регулировке рычажного привода приведены в Руководстве по техническому обслуживанию и ремонту, группа 10, инструкция "Аппараты переднего и заднего контуров рабочей тормозной системы".








        Контрольный вывод 3





        Контрольный вывод 6

      9. Давление начала торможения




        Необходимое оборудование

        1 манометр 2,5 бар




        1. Присоедините манометр к контрольному выводу (5 на переднем мосту или 6 - на заднем мосту).




        2. Поднимите автомобиль домкратом, так чтобы проверяемое колесо было полностью разгружено.




        3. Удерживая манометр в одной руке, приведите колесо во вращения другой рукой.




          Дайте сигнал помощнику начать медленно нажимать на тормозную педаль.




        4. Снимите показание манометра, когда колесо начнет затормаживаться.




          Если давление начала торможения превышает предельное значение 0,6 бар или полученные значения давлений для колес одной оси различаются более, чем на 0,2 бар, то необходимо отремонтировать тормозные механизмы согласно указаниям Руководства по техническому обслуживанию и ремонту, группа 10, инструкция "Тормозные механизмы".

          Запишите измеренные значения.




          Максимальное давление торможения независимо от размера камеры

          Дисковый тормоз 0.3-0.5 бар




          Барабанный тормоз с демпфером вибраций

          Барабанный тормоз без демпфера вибраций

          0,4-0,6 бар




          0,2-0,4 бар




        5. Проведите измерения на всех колесах автомобиля.

      10. Проверка вспомогательного тормозного клапана





    Примечание: Относится только к автомобилям 4х2 с кабиной типа Т и тормозной системой EBS 2.2.




    Проверьте вспомогательный тормозной клапан с помощью программы "Scania Diagnos".




    Необходимое оборудование

    1 манометр 2,5 бар

    1 манометр 15 бар




    1. Присоедините манометр на 2,5 бар к контрольному выводу 5 на левой тормозной камере переднего моста и манометр на 15 бар - к контрольному выводу 3 заднего тормозного контура.




      Контрольный вывод 3








      122 382



      Контрольный вывод 5, передний мост




    2. В помощью программы "Scania Diagnos" установите давление воздуха 0,5 бар в камере левого борта.




    3. Включите левый тормоз, когда давление в заднем контуре увеличивается. Нажмите на тормозную педаль и установите в передней тормозной камере давление 1,0-1,5 бар.




    4. С помощью программы "Scania Diagnos" включите вспомогательный тормозной клапан. Давление в левой передней тормозной камере должно вернуться к значению 0,5 бар.


    1. Рама




      1. Кронштейны двигателя и коробки передач




        00_1536



        Проверьте затяжку всех болтов крепления кронштейнов двигателя и коробки передач. Болты должны быть затянуты требуемым моментом. Проверьте виброизолирующие резиновые подушки опор на наличие трещин.





        Моменты затяжки гаек Двигатель:

        Опорная подушка на раме

        Кронштейн упругой опоры двигателя

        M10 47 Н.м




        M10 47 Н.м

        M12 84 Н.м

        00_1537



        M14 135 Н.м

        M16 210 Н.м








        Механическая коробка передач

        Опорная подушка на раме

        Кронштейн упругой опоры коробки передач

        M14 135 Н.м




        M16 210 Н.м




        00_1539



        00_1538



        Кроме того, проверьте затяжку гаек крепления кожуха сцепления к кожуху маховика (на рис. не показано). Момент затяжки 47 Н.м


        Автоматическая коробка передач

        Опорная подушка на раме




        Кронштейн кожуха маховика

        Кронштейн коробки передач

        Кронштейн упругой опоры




        Раздаточная коробка

        Опорная подушка на раме

        Кронштейн упругой опоры раздаточной коробки




        Гидротрансформатор

        Опорная подушка на раме

        104 928



        Кронштейн упругой опоры гидротрансформатора

        M14 112 Н.м




        M14x1,5 120 Н.м

        M14 112 Н.м




        105 792



        M16 180 Н.м





        M18x1.5 270 Н.м




        M14 135 Н.м




        104 927



        M16 210 Н.м





        M12 70 Н.м




        M14 135 Н.м




        Дышло и тягово-сцепное устройство

        104 929



        Тяговая балка M14 135 Н.м

      2. Сверление отверстий в раме


        Все крепления должны выполняться посредством болтовых соединений, расположенных в средней части стенок лонжеронов рамы.




        ВНИМАНИЕ! Запрещается сверление отверстий в полках лонжеронов рамы. Запрещается использовать приварные крепежные элементы для установки кузова на раму автомобиля.




        Полки лонжеронов рамы подвергаются наибольшим напряжениям. Отверстия в полках, являясь концентраторами напряжений, будут ослаблять лонжерон. Единственным исключением является сверление отверстий в полках лонжеронов в зоне заднего свеса рамы. Это допускается при условии, что отверстия располагаются на достаточном удалении от нагруженных сечений рамы и они не могут снизить прочность рамы.




        При сверлении отверстий в стенках лонжеронов необходимо соблюдать следующие правила. На рисунке показаны минимальные допустимые расстояния между соседними отверстиями, а также между отверстиями и полками лонжеронов.




        00_1519



        Запрещается сверление отверстий в полках лонжеронов рамы











        Размер А - ось отверстия должна отстоять от полки лонжерона не менее, чем на 3хD

        Размер В - не менее 4хD Размер С - не менее 3хD

        Болтовые соединения

        Болтовые соединения могут обеспечивать фиксацию деталей как за счет поверхностного трения, так и за счет работы болта на срез. В последнем случае используются болты повышенной точности, устанавливаемые в отверстия из-под развертки. Гладкая часть стержня чистого болта проходит как через стенку лонжерона, так и кронштейн, см. рис.




        Подобное болтовое соединение имеет те же размеры, что и фрикционное болтовое соединение. Болт фрикционного соединения должен быть затянут с предварительным натягом. Обычно, для крепления кузовов на раме используются короткие болты. Это означает небольшую рабочую длину стержня болта. При истирании слоев краски на поверхностях соединяемых деталей предварительный натяг болтов уменьшается. Для надежности соединения требуется подтяжка болтов. Важно, чтобы слои лакокрасочного покрытия были как можно тольше.




        Контргайка не может предотвратить уменьшение предварительного натяга болта, поскольку положение контргайки относительно болта остается неизменным. С другой стороны, контргайка предотвращает отворачивание основной гайки после ослабления натяга болта.




        Шайбы предназначены для уменьшения контактных напряжений под головкой болта и гайкой. Твердость материала шайб должна быть не ниже 200 HB.




        Более подробные сведения приведены в "Руководстве по монтажу кузовов". При необходимости обратитесь в нашу сервисную сеть.





        113 283



        Применение болтов повышенной точности для отверстий из-под развертки

    2. Подвеска





      1. Стремянки и крепежные болты




        Моменты затяжки гаек

        Кронштейн амортизатора

        12_0768



        M14 112 Н.м




        M16 210 Н.м

        Стремянка Спереди 84 Н.м Сзади 135 Н.м

        Крепежные болты 8.8 135 Н.м

        10.9 (6x2Z) 170 Н.м

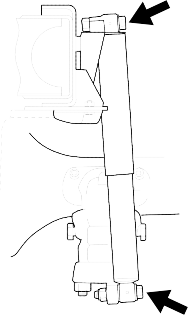

        Проверьте, чтобы затяжка болтов креплений амортизаторов соответствовала установленным моментам.




        Моменты затяжки гаек

        Верхнее крепление, рис. А M14 70 Н.м

        M16 90 Н.м

        Другие крепления, рис. В M16 210 Н.м

        M20 350 Н.м




        Проверьте наличие признаков внутренних утечек в амортизаторах.





        113 257



        Рис. A








        104 930



        Рис. B


        Пальцы рессор, автомобили с пневмоподвеской




        Не применяется к дополнительному мосту автомобилей с колесной формулой 6x2/4.




        Проверьте затяжку пальцев рессор, если распорные шайбы проворачиваются.




        Момент затяжки

        104 931



        M30 800 Н.м + поворот до ближайшего отверстия под шплинт

      2. Гайки стремянок




        Проверьте затяжку гаек стремянок моментом установленной величины при загруженном автомобиле, так чтобы упругий элемент был распрямлен.




        Примечание: Это правило не применяется к автомобилям с дополнительным мостом и с балансирной тележкой. В этих случаях подтяжка гаек производится на разгруженной подвеске.




        ВНИМАНИЕ! При замене гаек и стремянок необходимо опереть раму и мосты на стойки.




        Специальные инструменты

        Динамометрический ключ на момент 200-1400 Н.м (20-140 кгс.м) 587 302 или

        динамометрический ключ на момент 500-1500 Н.м (50-150 кгс.м) 587 943

        Автомобили с рессорной подвеской - задняя балансирная тележка BT 200/201 (6x4/8x4)

        Проверьте затяжку гаек стремянок в два этапа: сначала моментом 400 Н.м, затем моментом 760 Н.м. Если какая-либо гайка проворачивается на первой стадии проверки, то необходимо демонтировать обе стремянки и проверить их состояние перед повторным использованием, однако, гайки в этом случае подлежат обязательной замене на новые. Если какая-либо гайка проворачивается на второй стадии проверки (в диапазоне моментов от 400 Н.м до 760 Н.м), то необходимо затянуть гайки стремянок, выполнив операции 6-8, см. ниже пункт "Замена гаек стремянок на балансирной тележке BT200/201".




        Опора для динамометрического ключа

        99 121

        Головка 30 mm

        587 299

        Головка 32 mm

        587 300

        Втулка 36 mm

        587 637

        Втулка 46 mm

        587 301




        Моменты затяжки гаек

        M22 620 Н.м

        M24 760 Н.м

        M30 1150 Н.м

        Замена гаек стремянок на балансирной тележке BT200/201

        1. Проверьте отсутствие повреждений на контактных поверхностях рессоры и кронштейна.

        2. Смажьте резьбу гайки и стремянки.




        3. Затяните все четыре гайки крест-накрест моментом 150 Н.м.




        4. Только для тележки BT 200: затяните поочередно болты опоры, которая удерживает рессору в поперечном направлении. Момент затяжки 500Н.м.




        5. Затяните две гайки задней стремянки моментом 400 Н.м.




        6. Затяните поочередно гайки передней стремянки в три стадии: 400 Н.м, 570 Н.м и 760 Н.м.




        7. Подтяните гайки задней стремянки в две следующие стадии: 570 Н.м и 760 Н.м.




        8. Подтяните все четыре гайки, дополнительно повернув их на 180°. Начните подтяжку гаек с передней стремянки.





        587 302

        587 637

        150 Nm

        400 Nm

        570 Nm

        760 Nm

        + 180o

        500 Nm




        113 030



        BT200





        BT201

        Автомобили с рессорной подвеской - задняя балансирная тележка BT 300

        Проверьте затяжку гаек стремянок моментом 1150 Н.м. Если какая-либо гайка проворачивается при проверке, то необходимо демонтировать обе стремянки и проверить их состояние перед повторным использованием, однако, гайки в этом случае подлежат обязательной замене на новые.







        Замена гаек стремянок на балансирной тележке BT 300

        1. Проверьте отсутствие повреждений на контактных поверхностях рессоры и кронштейна.

        2. Смажьте резьбу гайки и стремянки.




        3. Затяните все четыре гайки крест-накрест моментом 200 Н.м.





        200 Nm

        500 Nm +1000 Nm +




        200 Nm

        500 Nm

        (120

        o 1000 Nm +

        o

        1. Затяните две гайки задней стремянки моментом 500 Н.м.




        2. Окончательно затяните две гайки передней стремянки в три стадии: сначала моментом 500 Н.м, затем моментом

          1000 Н.м, и затем накидным ключом с удлинителем поверните гайки на угол 120°+/-10°.




        3. Окончательно затяните гайки задней стремянки в две стадии: сначала моментом 1000 Н.м, затем накидным ключом с удлинителем поверните гайки на угол 120°+/-10°.

        112 535



        (120 o+/− 10 )


        Автомобили с пневмоподвеской - задний ведущий мост / дополнительный мост, кроме дополнительного моста на автомобилях 6x2/4 и 8x2/4




        Проверьте затяжку гаек стремянок в два этапа: сначала моментом 500 Н.м, затем моментом 760 Н.м. Если какая-либо гайка проворачивается на первой стадии проверки (моментом до 500 Н.м), то необходимо демонтировать обе стремянки и проверить их состояние перед повторным использованием, однако, гайки в этом случае подлежат обязательной замене на новые.




        Замена гаек

        1. Проверьте отсутствие повреждений на контактных поверхностях рессоры, нижнего кронштейна и балки моста.

        2. Смажьте резьбу гайки и стремянки.




        3. Затяните все четыре гайки моментом 150 Н.м. в последовательности, показанной на рис.




        4. Затяните все гайки моментом 400 Н.м. Затяжку гаек начните с передней стремянки, как показано на рис.




        5. Затяните все гайки моментом 760 Н.м. Затяжку гаек начните с передней стремянки, как показано на рис.




        6. Подтяните все четыре гайки, дополнительно повернув их на 180°. Затяжку гаек начните с передней стремянки, как показано на рис.

        7. Проверьте размеры "В" на стремянке.





        Разность размеров "В" на левой и правой стороне стремянки не должна превышать 3 мм.




        Если разность размеров "В" превышает допустимое значение или стремянка касается упоров "C", то необходимо заменить стремянку и затянуть гайки, следуя приведенным выше инструкциям.




        Примечание: Стремянки не должны подтягиваться повторно вследствие затяжки поворотом на заданный угол.


        Автомобили с пневмоподвеской - задние дополнительные мосты на автомобилях 6x2/4 и 8x2/4




        Проверьте затяжку гаек стремянок в два этапа: сначала моментом 500 Н.м, затем моментом 760 Н.м. Если какая-либо гайка проворачивается на первой стадии проверки (моментом до 500 Н.м), то необходимо демонтировать обе стремянки и проверить их состояние перед повторным использованием, однако, гайки в этом случае подлежат обязательной замене на новые.




        1. Затяните все четыре гайки моментом 120 Н.м. в последовательности, показанной на рис.




        2. Затяните все гайки моментом 300 Н.м. Затяжку гаек начните с передней стремянки, как показано на рис.




        3. Затяните все гайки моментом 470 Н.м. Затяжку гаек начните с передней стремянки, как показано на рис.




        4. Затяните все гайки моментом 620 Н.м. Затяжку гаек начните с передней стремянки, как показано на рис.

      3. Ось балансира задней тележки




        BT200/201/300

        Проверьте затяжку болтов крепления кронштейна оси балансира к раме. Для тележки BT200: проверьте также затяжку болтов нижних крышек опор оси балансира.




        Моменты затяжки гаек

        Кронштейн BT200/201/300 M20 450 Н.м Крышка BT200 M20 420 Н.м





        113 258



        BT200




      4. Реактивные штанги, пневматическая подвеска

        Проверьте крепление шарниров реактивных штанг и кронштейнов











        Передние реактивные штанги








        Поперечная реактивная штанга

      5. Пневматическая подвеска





    Пульт управления подвеской (ELC)

    С помощью пульта управления подвеской можно поднять или опустить раму автомобиля на нужный уровень. В пульт управления встроен отдельный микропроцессор. Блок управления обменивается с пультом дискретными цифровыми сигналами.




    На пульте расположены девять кнопок и две контрольные лампы. Левая лампа горит, если была нажата кнопка 2, а правая лампа горит, если была нажата кнопка 3. Кнопка 4 не используется.




    1. Контрольные лампы показывают, какая из кнопок 2 или 3 была нажата (подъем/ опускание, передний или задний мост).

    2. Подъем/опускание, передний мост.

    3. Подъем/опускание, задний мост.

    4. Не используется.




    5. M1. Запоминание заданного уровня. Используется одновременно с кнопкой 2 и/или 3.




    6. M2. Запоминание заданного уровня. Используется одновременно с кнопкой 2 и/или 3.




    7. Установка нормального ходового уровня. Используется одновременно с кнопкой

      2 и/или 3.




    8. Подъем. Используется одновременно с кнопкой 2 и/или 3.




      100668



      Присоедините шланг стационарной сети сжатого воздуха к выводу, расположенному на левой стороне автомобиля под подножкой.





    9. Опускание Используется одновременно с

      кнопкой 2 и/или 3. 1

    10. Стоп. Отменяет выполнение функций

    5 - 7. Кнопка используется также для 3

    включения аварийного режима и при

    программировании ячеек памяти M1 и 2

    M2. При нажатии кнопки прерывается 4

    выполнение функции растормаживания 6

    стояночного тормоза переднего моста

    (когда эта функция активна). 7

    M1



    M2



    9

    10

    104 654



    STOP



    8




    Пульт управления, автомобили с подвеской типа А

    На пульте управления, который предназначен для автомобилей только с задней пневмоподвеской, отсутствует кнопка

    2. В запасные части поставляется пульт управления, предназначенный для автомобилей с полностью пневматической подвеской. Этот пульт следует применять также и для автомобилей только с задней пневмоподвеской.




    Проверка ходового уровня рамы







    ПРЕДУПРЕЖДЕНИЕ !


    Запрещается выполнять любые работы под автомобилем на пневмоподвеске, если пневмобаллоны находятся под давлением. Существует опасность

    разрыва облочки баллона и 1

    травмирования персонала при падении

    рамы. Используйте опорные стойки.


    3




    2

    4

    Примечание: Проверьте, чтобы 6

    7



    пневмосистема была заряжена сжатым воздухом до рабочего давления.

    M1



    M2



    9

    1. Опустите дополнительный мост. 10

      104 654



      STOP



    2. Нажмите на кнопки 2 и 3, чтобы 8

      загорелись обе контрольные лампы 1.


    3. Нажмите на зеленую кнопку 7.

    4. Убедитесь в том, что сигнализатор нарушения уровня рамы, расположенный на приборной панели, погас.

    5. Измерьте высоту расположения рамы спереди и сзади.

    Номинальные значения высоты рамы приведены в Руководстве по техническому обслуживанию и ремонту, группа 12, инструкция "Пневматическая подвеска. Регулировка уровня рамы.




    12_0752



    Сигнализатор нарушения уровня рамы

    Пневматическая подвеска с механическим регулятором уровня рамы




    Проверка ходового уровня рамы






    Примечание: Проверьте, чтобы пневмосистема была полностью заряжена до рабочего давления.




    1. Включите питание бортовой сети.




      Убедитесь в том, что выключатель ручного режима регулировки уровня не

      нажат. image


      На некоторых автомобилях на панели управления установлен выключатель повышенного ходового уровня рамы.





      Проверьте, чтобы этот выключатель не был нажат.





      100 996



    2. Измерьте расстояние (1) от верха балки заднего моста до нижней полки лонжерона рамы.




    Номинальные значения высоты рамы

    приведены в Руководстве по 1

    113 183



    техническому обслуживанию и ремонту, группа 12, инструкция "Пневматическая подвеска. Регулировка уровня рамы.


    Проверка дополнительного моста с пневматической подвеской







    ПРЕДУПРЕЖДЕНИЕ !

    100278



    Запрещается выполнять любые работы под автомобилем на пневмоподвеске, если пневмобаллоны находятся под давлением. Существует опасность разрыва облочки баллона и травмирования персонала при падении рамы. Используйте опорные стойки.








    Примечание: Проверьте, чтобы пневмосистема была полностью заряжена до рабочего давления. Автомобиль должен быть разгружен или нагрузка должна позволять поднять дополнительный мост.





    • Опустите дополнительный мост. Нажмите на выключатель вниз.

    • Запрещается выполнять любые работы под автомобилем на пневмоподвеске, если пневмобаллоны находятся под давлением. Существует опасность разрыва облочки баллона и травмирования персонала при падении рамы.




    • Поднимите дополнительный мост. Переведите выключатель в среднее положение. (В верхнем положении выключателя выполняется функция перераспределения нагрузки между задними мостами).




      Примечание: В поднятом положении дополнительного моста пневмобаллоны подъемного механизма всегда находятся под давлением.





      100280



    • При подъеме дополнительного моста ходовой уровень рамы на задней подвеске должен автоматически увеличиться.





      100281



    • После опускания дополнительного моста рама автоматически возвращается к нормальному ходовому уровню.

    1. Рулевое управление

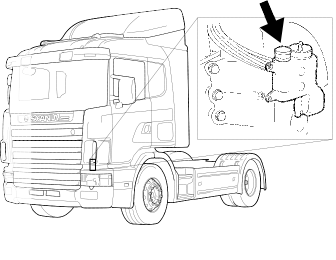

      1. Уровень рабочей жидкости в бачке гидроусилителя

        Требования к рабочей жидкости: См. инструкцию 00:03-09.




        Примечание: Тщательно соблюдайте требования чистоты. Рулевой гидроусилитель очень чувствителен к попаданию загрязнений.




        106 515



        Во избежание попадания грязи в гидросистему усилителя доливайте рабочую жидкость в бачок через отверстие для контрольного щупа.





        112 383



        Уровень масла должен находиться между отметками на щупе, когда последний вставлен до упора.

        Рулевое управление








        13-02 Проверка нагрузки на передний мост, автомобили со сдвоенными передними мостами

        Проверка распределения вертикальной нагрузки на сдвоенные передние мосты производится путем взвешивания автомобиля.




        Взвешивание


        Существенно, чтобы взвешивание выполнялось правильно. Такие факторы, как давление воздуха в шинах и неровная опорная поверхность, могут сильно повлиять на результаты. Поэтому всегда тщательно проконтролируйте давление в шинах, перед тем как приступить к взвешиванию и измерениям.




        122 278



        При взвешивании все мосты должны находиться на одном уровне. Если один из мостов расположен выше, то остальные мосты должны быть подняты на тот же уровень, например, с помощью подставок. Рама автомобиля должна располагаться строго горизонтально.




        На результаты также влияет сила межлистового трения в рессорах подвески. Обеспечьте сжатие подвески между всеми операциями взвешивания.




        Для того чтобы получить надежный результат, взвешивание необходимо выполнить несколько раз, по крайней мере три раза. Для выбора прокладки можно затем использовать среднее значение результатов измерений.




        Если нагрузки на передние мосты груженого автомобиля отличаются более, чем на 300 кгс, то необходимо отрегулировать распределение вертикальной нагрузки между передними мостами. См. Руководство по техническому обслуживанию и ремонту, группа 13.

        1. ектрическое оборудование





          1. ь электролита в аккумуляторных батареях

            • Проверьте уровень электролита во всех аккумуляторах батареи. Уровень электролита должен быть выше пластин на 10-12 мм.




            • При необходимости долейте в батарею дистиллированную воду.




              Примечание: Для долива запрещается использовать концентрированную серную кислоту или электролит повышенной плотности.




          2. аккумуляторных батарей







            ПРЕДУПРЕЖДЕНИЕ !

            Во избежание выхода из строя электронных блоков управления при заряде аккумуляторной батареи необходимо отключать ее от бортовой сети. Для этого снимите с полюсных выводов клеммы проводов или поверните главный выключатель.








            С помощью денсиметра проверьте плотность электролита. В полностью заряженной батарее плотность электролита должна быть следующей:




            При

            + 20°C

            1.280

            При

            0°C

            1.294

            При

            - 20°C

            1.308




            Плотность электролита в различных аккумуляторах не должна отличаться более, чем на 0,03 г/куб. см.




            • Батарею необходимо зарядить, если плотность электролита меньше 1,24. Разряженная батарея замерзает при температуре -5°C.




            • Не используйте форсированный заряд батареи увеличенным током. После нескольких форсированных зарядов аккумуляторная батарея выйдет из строя.




              Примечание: Если степень разряженности батарей отличается, то заряжать батареи следует отдельно.




            • Инструкции приведены в Руководстве по техническому обслуживанию и ремонту, группа 16, инструкция "Электрооборудование автомобиля".

      1. Регулировка фар







      1. Автомобили с рессорной image подвеской

        Проверка регулировки фар должна выполняться на автомобиле в снаряженном состоянии.







        Автомобили с пневматической подвеской

        На автомобилях с пневмоподвеской проверка регулировки фар должна выполняться при опущенном дополнительном мосте и при установке рамы на нормальный ходовой уровень. Проверьте, чтобы в воздушных ресиверах было достаточное давление.




  • Если автомобиль оснащен корректором фар: проверьте, работоспособность корректора. Установите корректор на 0.




  • Отверните два винта фонаря указателя поворота и откройте фонарь.




  • Отрегулируйте направление света фары в вертикальной и горизонтальной плоскостях.




    Корректор фар





    3




    100 869



    2 1

    1. Винт регулировки фары в вертикальной плоскости

    2. Винт регулировки фары в горизонтальной плоскости

    3. Фонарь указателя поворота

      1. Стирание кодов неисправностей с помощью персонального компьютера




        Запуск программы "Scania Diagnos"

        Питание бортовой сети должно быть выключено с помощью ключа стартера.




        1. Подключите блок VCI к диагностическому разъему автомобиля и персональному компьютеру.




        2. Поверните ключ в замке стартера и включите питание бортовой сети.





          103431



          Компьютер и блок VCI подключены к диагностическому разъему в центральном электрическом блоке.





        3. Запустите программу "Scania Diagnos".




        4. Выберите тип транспортного средства и щелкните на "OK".




          113 038



        5. Выделите цветом все системы и щелкните на "Find in vehicle" (Установить связь).





          Программа найдет и идентифицирует все электронные блоки управления системами автомобиля.




          Для каждой системы автомобиля показывается количество кодов неисправностей, хранящихся в памяти.




          113 039



          При отсутствии в памяти кодов неисправностей можно выйти из программы.


        6. Выберите систему автомобиля и щелкните на "OK". На экране появится рабочее окно выбранной системы. Щелкните на "Fault codes" (Коды неисправностей).





          113 040



        7. Щелкните на стрелку в окне записанных кодов неисправностей, чтобы вывести на экран перечень кодов.




          Запишите коды и щелкните дважды на "Clear fault codes" (Стереть коды неисправностей).




        8. Вернитесь в предыдущее окно и выберите следующую систему, имеющую коды неисправностей.




        113 041



        Для того чтобы вернуться в предыдущее окно, щелкните на "Close" (Закрыть).




        Выход из программы "Scania Diagnos"

        Выйдите из программы, последовательно выбрав пункты меню "File" и "Exit", или дважды щелкнув на блоке системного меню. Можно также воспользоваться комбинацией клавиш ALT + F4, если этот способ кажется вам удобнее.

      2. Электронная система управления двигателем




        Считывание кодов неисправности с помощью лампы

        Для считывания кодов неисправности используется диагностическая лампа, расположенная на приборной панели.




        При этом должно быть включено питание бортовой сети.




        1. Нажмите на кнопку диагностики. Отпустите кнопку и подсчитайте количество вспышек диагностической лампы.




        2. Нажмите на кнопку диагностики еще раз и подсчитайте количество вспышек диагностической лампы. Если выдается тот же самый код, то в памяти блока управления системой записан только один код неисправности. Повторяйте описанную выше процедуру и записывайте коды неисправностей до тех пор, пока не будет снова выдан первый код.




        Сначала выдаются длинные вспышки, которые соответствуют цифре в разряде десятков в числовом коде неисправности. Затем выдаются короткие вспышки (длительностью 0,3 с), соответствующие цифре в разряде единиц.




        Пример на рисунке справа показывает последовательность вспышек лампы для кода неисправности 25.






        Однократное длительное включение диагностической лампы (продолжительностью 4 секунды) означает отсутствие в памяти блока управления каких- либо кодов неисправностей.





Удаление кодов неисправностей

После завершения диагностики и ремонта необходимо удалить коды неисправностей. Удаление кодов неисправностей может выполняться на двух различных уровнях, см. инструкции ниже.




Удаление кодов неисправностей

Выполнение следующих действий приводит к удалению кодов неисправностей из отдельного сегмента памяти, откуда они могут выдаваться диагностической лампой. Однако, коды неисправности останутся в другом сегменте памяти, доступ к которому возможен только с помощью персонального компьютера.




  1. Запустите и сразу заглушите двигатель, чтобы выполнить тест системы EDC. Подождите, пока сигнализатор EDC не погаснет.




  2. Нажмите на кнопку диагностики и удерживайте ее в нажатом положении.




  3. Поверните ключ в замке в положение работы двигателя и подождите 3 секунды. Произойдет Удаление кодов неисправностей.




  4. Запустите двигатель и проверьте, что сигнализатор EDC погас.




  5. Нажмите на кнопку диагностики. Память блока управления должна быть свободна от кодов неисправностей. То есть, диагностическая лампа должна включиться на 4 секунды и погаснуть.



  1. Окончательное стирание кодов неисправностей с помощью компьютера

    После завершения диагностики и ремонта необходимо стереть коды неисправностей с помощью программы "Scania Diagnos".

    00_1561



    Компьютер обеспечивает одновременное стирание кодов неисправностей из обоих сегментов памяти блока управления (в первом сегменте записаны коды для диагностической лампы, а второй сегмент доступен только через компьютер).

  2. ruise. Система автоматического переключения механической коробки передач




    Предупреждение о наличии кодов неисправностей

    Если в процессе движения автомобиля блок управления зафиксировал какие-либо коды неисправностей, то при выключении питания бортовой сети на дисплее появится сообщение "CHK CODE" (Проверить коды). Это сообщение появится повторно при последующем включении питания.




    Считывание кодов неисправностей

    1. Поверните ключ и включите питание бортовой сети. Подождите пять секунд и затем нажмите на кнопку диагностики. Длительность нажатия на кнопку должна быть не менее полсекунды. Затем отпустите кнопку. На дисплее появится сообщение "TESTING" (Тестирование) и включится зуммер.




      Не нажимайте на кнопку диагностики, пока выполняется программа тестирования. Все ячейки дисплея загораются на одну секунду.

      Одновременно включается зуммер.




    2. На дисплей выдается сообщение "ECU NO", за которым непосредственно следует обозначение блока управления (по каталогу запасных частей).




    3. На дисплей выдается сообщение "PROG NO", за которым непосредственно следует обозначение программы блока управления (по каталогу запасных частей).




    4. На дисплей выдается сообщение "CHASSNO", за которым непосредственно следует серийный номер шасси автомобиля.




    5. На дисплей выдается сообщение "F CODES", за которым непосредственно следуют коды неисправностей, которые записаны в памяти блока управления. Ниже приведены более детальные сведения.




      • Коды неисправностей выводятся последовательно по одному, с двухсекундным интервалом.



    • После выдачи всех кодов неисправностей, записанных в памяти блока управления, раздается короткий сигнал зуммера. После этого коды неисправностей выдаются повторно. Коды неисправностей могут выдаваться на дисплей повторно неограниченное число раз, поэтому можно не беспокоиться, если вы отвлеклись.




    • Дисплей может выглядеть, например, как показано на рисунке. В левых ячейках "A" показывается код неисправности (в данном примере - код 10), а в правых ячейках "B" - показывается число появлений данного кода ( в нашем примере код был зафиксирован 3 раза).




  1. Запишите коды неисправностей. Выполните программу тестирования полностью. Нажимайте на кнопку диагностики для перехода на различные этапы тестирования.




Стирание кодов неисправностей




Время от времени возникает необходимость в очистке памяти от кодов неисправностей.

Например, кто-то мог отсоединить кабель при включенном питании. Это вполне типичный случай. Блок управления воспримет рассоединение разъема, как неисправность системы.




Стирание кодов неисправностей выполняется или с помощью кнопки диагностики, которая расположена под крышкой на приборной панели, или с помощью компьютера, который подключается к диагностическому разъему в центральном электрическом блоке.




05_5378



Кнопка диагностики системы Opticruise отмечена символом в виде шестерни с восклицательным знаком внутри.








115 885



Новый вариант исполнения панели диагностики

При очистке памяти происходит удаление всех кодов неисправностей. Выполните следующие операции.




  1. Поверните ключ и выключите питание бортовой сети.










  2. Нажмите и удерживайте кнопку диагностики в нажатом положении. Включите питание бортовой сети.




  3. Раздастся короткий сигнал зуммера. После завершения очистки памяти от кодов неисправностей на дисплее появится сообщение "ERASED" (Стерто).




  4. Выполните пробную поездку на автомобиле и проверьте, что коды неисправностей больше не появляются.





  1. Окончательное стирание кодов неисправностей с помощью компьютера




    После завершения диагностики и ремонта необходимо стереть коды неисправностей с помощью программы "Scania Diagnos".

    Компьютер обеспечивает одновременное стирание кодов неисправностей из обоих сегментов памяти блока управления

    00_1561



    (в первом сегменте записаны коды для диагностической лампы, а второй сегмент доступен только через компьютер).

  2. ческая коробка передач Allison




    Общие сведения

    В памяти блока управления может запоминаться до пяти кодов неисправностей. Коды неисправностей сохраняются с учетом их приоритета, т.е. коды наиболее серьезных неисправностей сохраняются в первую очередь.




    Считывание кодов неисправностей (переключатель диапазонов старой конструкции)

    Нажмите дважды на кнопку диагностики. Для этого воспользуйтесь концом ручки или другим заостренным предметом. При этом дисплей переходит в режим вывода кодов неисправностей.











    1. Дисплей

    2. Кнопка "MODE" (Режим)

    3. Кнопка диагностики




    Примечание: Если на дисплее переключателя диапазонов постоянно выдается код, показанный на рисунке справа, то это свидетельствует о нарушении функционирования канала связи между переключателем диапазонов и блоком управления.







Отказ канала связи должен быть устранен, поскольку он не позволяет вывести на дисплей коды неисправности




Пример сообщения об ошибке



Сначала выдается....

d



2

потом следует.....

1



3

потом следует.....

1



2



  1. На дисплее сначала появится символ "d" вместе с порядковым номером и приоритетом кода, затем будет выведена первая пара цифр кода и, наконец, вторая пара цифр кода неисправности. См. пример.




    Если неисправность остается, появится сообщение "MODE ON".




    Приведенная выше последовательность символов на дисплее интерпретируется следующим образом. Код неисправности занимает вторую позицию в последовательности сохраняемых кодов; номер кода неисправности: 13-12.

  2. Нажмите на кнопку "MODE", чтобы вывести на дисплей следующий код неисправности. Нажимайте на кнопку, пока не будут считаны все коды неисправностей.




  3. Для того чтобы вернуться в нормальный режим работы, нажмите на кнопку диагностики.




Стирание кодов неисправностей (переключатель диапазонов старой конструкции)

  1. Нажмите дважды на кнопку диагностики. Для этого воспользуйтесь концом ручки или другим заостренным предметом. При этом дисплей переходит в режим вывода кодов неисправностей.




  2. Нажмите на кнопку "MODE" и удерживайте ее нажатой не менее 10 секунд. Вы услышите два сигнала: первый сигнал раздастся через 3 секунды и второй сигнал - спустя 10 секунд. Эти сигналы подтверждают, что коды неисправностей стерты из памяти системы. Отпустите кнопку.




  3. Выполните пробную поездку на автомобиле. Во время движения коробка передач должна переключиться несколько раз.




  4. Остановите автомобиль и проверьте, не появились ли коды неисправностей.

Считывание кодов неисправностей (переключатель диапазонов новой конструкции)




Нажмите дважды на кнопку 4 или две кнопки 4. При этом дисплей переходит в режим вывода кодов неисправностей.






  1. На дисплей 3 сначала выводится порядковый номер кода в памяти, затем следуют четыре цифры обозначения кода неисправности. Если неисправность продолжает существовать, то будет гореть светодиод 1.




  2. Нажмите на кнопку 2, чтобы вывести на дисплей следующий код неисправности.






  3. Для того чтобы вернуться в нормальный режим работы, нажмите на кнопку 4 или две кнопки 4.





Пример сообщения об ошибке

Сначала выводится.... d 2

потом следует..... 1

3

потом следует..... 1

2

Приведенная выше последовательность символов на дисплее интерпретируется следующим образом. Код неисправности занимает вторую позицию в последовательности по приоритету; номер кода неисправности: 13-12.




Пример сообщения об ошибке

Сначала выводится.... d 2

потом следует..... d 32

потом следует..... -




Символы, приведенные выше, означают отсутствие кода неисправности на второй позиции в последовательности зафиксированных кодов.

Стирание кодов неисправностей (переключатель диапазонов новой конструкции)

  1. Нажмите дважды на кнопку 4 или две кнопки 4.




  2. Нажмите на кнопку 2 и удерживайте ее нажатой не менее 10 секунд.






  3. Вы увидите мигание светодиода 1, который подтверждает очистку памяти блока управления от кодов неисправностей. Первый раз светодиод мигнет спустя 3 секунды, а второй раз - через 10 секунд. Отпустите кнопку.







  1. локировочная/ противобуксовочная система Bosch ABS/TC "CP12"

    Блок управления может запоминать до пяти кодов неисправностей. Если появляется шестой код неисправности, то он замещает первый из хранящихся в памяти кодов.

    Последний по времени появления код неисправности выводится в первую очередь. Диагностическая лампа позволяет выводить не более двух кодов неисправностей.





    1 2




    10_2097



    1. Кнопка диагностики

    2. Диагностическая лампа




    Считывание кодов неисправностей

    Включите питание бортовой сети. Нажмите, затем отпустите тормозную педаль. Если затем нажать на кнопку диагностики и удерживать ее не менее 1 секунды, то диагностическая лампа начнет выдавать коды неисправностей. Структура последовательного сигнала, выдаваемого диагностической лампой, состоит из четырех частей, которые следуют друг за другом с интервалом в 1,5 секунды, см. рис.




    1. Первая часть сигнала показывает, какая из систем установлена на автомобиле: антиблокировочная ABS или

      ABS/TC. Диагностическая лампа должна соответственно мигнуть дважды или пять раз.




    2. Вторая часть сигнала показывает, какой алгоритм управления торможением используется для колес переднего моста. Более подробные сведения приведены в инструкции 10:04-02. Лампа должна мигнуть два раза.




    3. В третьей части последовательного сигнала выводится код неисправности в первой диагонали (переднее левое колесо

      - заднее правое колесо).




    4. В четвертой части последовательного сигнала выводится код неисправности во второй диагонали (переднее правое колесо - заднее левое колесо).





    115 885



    Новый вариант исполнения панели диагностики




    image image image image image image

    112 585



    1 2 3 4

    Пример сигнала диагностической лампы: антиблокировочная система ABS, алгоритм управления торможением передних колес MIR, коды неисправностей в обоих диагоналях отсутствуют.

    Стирание кодов неисправностей

    После завершения диагностики и ремонта необходимо стереть коды неисправностей. Стирание кодов неисправностей может выполняться на двух различных уровнях, см. инструкции ниже.




    1. Выключите ключом питание бортовой сети.

    2. Нажмите на кнопку диагностики.




    3. Включите питание бортовой сети и продолжайте удерживать кнопку диагностики в нажатом положении не менее 1 секунды.




    4. Оставьте питание бортовой сети включенным не менее 5 секунд.





  2. ная система Bosch EBS







    05_5161



    Возможно запоминание не более 15 кодов неисправностей. Если появляется шестнадцатый код неисправности, то он замещает первый из хранящихся в памяти кодов. Первый по времени появления код неисправности выводится в первую очередь. При очистке памяти блока управления происходит стирание всех кодов, хранящихся в памяти.

    1




    2







    Считывание кодов неисправностей

    Сигнал диагностической лампы EBS не содержит информации о конфигурации системы.




    Для вывода кодов неисправностей с помощью диагностической лампы необходимо нажать на кнопку диагностики и удерживать ее не менее 2 секунд. При этом должно быть включено питание бортовой сети.




    Каждый код неисправности выводится в виде двух серий вспышек лампы. Между этими сериями вспышек делается пауза в

    1,5 секунды.




    Коды разделяются между собой паузами в 4,5 секунды.




    Выдача кодов неисправностей всегда завершается заключительным кодом 2-1. Код 2-1 является признаком того, что все коды неисправностей выведены.

    Если сразу выводится только заключительный код 2-1, то коды неисправностей системы отсутствуют.

    05_5332



    EDC



    ETC



    1. Кнопка диагностики



    2. Диагностическая лампа





  1. Последовательность вспышек диагностической лампы при выводе кодов неисправностей 3-2 и 2-2 показана на рисунке в виде отрезков различной длины.




    Примечание: Над отрезками приведена продолжительность вспышек лампы

    (в секундах). Цифры под отрезками - это ссылки на отдельные пункты комментариев.




    1. Начало последовательности вспышек. Нажмите на диагностическую кнопку и удерживайте ее не менее двух секунд. Лампа будет гореть постоянно.

    2. Пауза.




    3. Первый код неисправности, первая серия (три вспышки)




    4. Первый код неисправности, вторая серия (две вспышки)

    5. Пауза между кодами неисправности




    6. Второй код неисправности, первая серия (две вспышки)




    7. Второй код неисправности, вторая серия (две вспышки)

    8. Код завершения, первая серия

    9. Код завершения, вторая серия




    Стирание кодов неисправностей

    1. Выключите питание бортовой сети.

    2. Нажмите на кнопку диагностики.




    3. Включите питание бортовой сети и продолжайте удерживать кнопку диагностики не менее одной секунды.









    05_5161



  2. локировочная/ противобуксовочная система Wabco ABS/TC "D"

    Данный вариант системы Wabco ABS/TC "D" оснащен встроенными средствами диагностики и поиска неисправностей.




    Предусмотрено два режима: диагностики и

    системный. 1

    В системном режиме производится стирание

    кодов неисправностей и выдается тип блока 2

    управления системы ABS/TC.




    EDC



    ETC



    Режим диагностики

    Возможны два варианта сигналов в режиме диагностики:




    1. При наличии в данный момент текущей неисправности выдается код этой неисправности. Необходимо устранить имеющуюся неисправность, прежде чем смогут выдаваться другие коды неисправностей. Блок управления может выдавать за раз только один код текущей неисправности.




    2. Выдаются коды неисправностей, записанные в памяти блока управления. Последние по времени четыре кода выдаются в обратной последовательности, то есть, самый последний из зафиксированных кодов выдается первым. Все остальные коды, хранящиеся в памяти блока, выдаются в случайной последовательности. Блок управления может сохранить в памяти до 16 кодов неисправностей.




    Могут встречаться неисправности, которые блок управления обнаруживает только на ходу автомобиля.




    05_5332



    1. Кнопка диагностики

    2. Диагностическая лампа






    Новый вариант исполнения панели диагностики

    Считывание кодов неисправностей

    Для того чтобы блок управления выдал код текущей неисправности или зафиксированные в памяти коды, необходимо нажать на кнопку диагностики и удерживать ее 0,5 - 3,0 секунды (включение режима диагностики). Если удерживать кнопку диагностики дольше трех секунд, включится системный режим.

    Код неисправности состоит из двух разрядов.

    Неисправность отсутствует/В памяти блока управления отсутствуют коды неисправностей







Системный режим

Для того чтобы включить системный режим, необходимо нажать и удерживать кнопку диагностики в течение 3-6 секунд.




При включении системного режима выполняется следующее.




  1. Стирание кодов неисправностей, записанных в памяти блока управления. Очистка памяти блока подтверждается диагностической лампой, которая выдает восемь коротких вспышек. При наличии текущей неисправности соответствующий код не может быть стерт. Сначала необходимо устранить эту неисправность.




  2. Диагностическая лампа выдает в повторном режиме тип блока управления ABS/TC. Обозначение типа блока: одна вспышка соответствует автомобилю 6x2, пять вспышек - автомобилю 6x4.




Функционирование в системном режиме




Стирание кодов неисправностей

Для того чтобы включить системный режим, необходимо нажать и удерживать кнопку диагностики в течение 3-6 секунд. В системном режиме выполняется следующее.




При наличии кода текущей неисправности:







D = Нажата кнопка диагностики.

S = Системная информация, выдается диагностической лампой постоянно, пока включен системный режим.

Одна вспышка = автомобиль 6x2 Пять вспышек = автомобиль 6x4

Коды неисправностей, записанные в памяти блока управления, будут стерты, если отсутствуют коды текущих неисправностей.







  1. D = Нажата кнопка диагностики.

    S = Системная информация, выдается диагностической лампой постоянно, пока включен системный режим.

    Одна вспышка соответствует автомобилю 6x2. Пять вспышек соответствуют автомобилю 6x4.

    C = Восемь коротких вспышек, подтверждающих стирание кодов неисправностей, записанных в памяти блока управления.

  2. тель




    Считывание кодов неисправностей

    Считывание кодов неисправностей с помощью диагностической лампы должно выполняться на неподвижном автомобиле. При этом не имеет значения, работает двигатель или нет.




    Выполните следующее: Поверните ключ и включите питание бортовой сети, подождите несколько секунд. Нажмите и удерживайте кнопку диагностики (1) не менее 1 секунды, затем отпустите ее.




    Диагностическая лампа (2) гаснет на 2 секунды, затем начинает выдавать вспышки. Серии вспышек разделяются четкими паузами.




    Сначала выдается информация о конфигурации блока управления, затем следуют коды неисправностей. При отсутствии в памяти блока кодов неисправностей будет выдан только код конфигурации.




    Сигналы диагностической лампы могут повторяться произвольное число раз. Для повтора нажмите на кнопку диагностики еще раз.




    Сначала лампа выдает трехразрядный код конфигурации, после которого следует пауза продолжительностью 4,5 с. Затем выдаются двухразрядные коды неисправностей.

    Сначала выдается цифра в разряде десятков, затем - цифра в разряде единиц.




    В примере (см. рис. справа) показана последовательность вспышек лампы для кода 32.




    Коды неисправностей выдаются лампой следующим образом.





    Первый разряд кода — 1,5 с пауза — второй разряд кода— 4,5 с пауза — следующий код неисправности — следующий код неисправности и т.д. Коды неисправностей выдаются в порядке возникновения неисправностей.




    Сигналы диагностической лампы могут повторяться произвольное число раз. Для повтора нажмите на кнопку диагностики еще раз. Коды неисправностей остаются в памяти блока управления до выполнения команды стирания кодов.





    1. Кнопка диагностики

    2. Диагностическая лампа





    1. Стирание кодов неисправностей

      После завершения диагностики и ремонта необходимо стереть коды неисправностей. Стирание кодов неисправностей может выполняться на двух различных уровнях, см. инструкции ниже.




      Примечание: Для появления некоторых кодов неисправностей может потребоваться достаточно продолжительное движение автомобиля (до получаса).




      1. Поверните ключ стартера и выключите питание бортовой сети. Нажмите и удерживайте диагностическую кнопку 1.






        10_2571



      2. Поверните ключ в положение включения питания бортовой сети и подождите не менее трех секунд. Коды неисправностей стерты.




      3. Выполните пробную поездку на автомобиле и проверьте, чтобы сигнализаторы "ABS" и "RET" не горели. Если какой-либо из сигнализаторов "ABS" и "RET" не выключается, или если сигнализатор "RET" загорается повторно, несмотря на стирание кодов, это свидетельствует о наличии неисправности системы гидрозамедлителя. Код неисправности помогает локализовать причину отказа гидрозамедлителя.






      Окончательное стирание кодов неисправностей с помощью компьютера




      После завершения диагностики и ремонта необходимо стереть коды неисправностей с помощью программы "Scania Diagnos".

      00_1561



      Компьютер обеспечивает одновременное стирание кодов неисправностей из обоих сегментов памяти блока управления (в первом сегменте записаны коды для диагностической лампы, а второй сегмент доступен только через компьютер).

    2. Пневматическая подвеска c электронным управлением

Блок управления ELC постоянно проверяет функционирование подвески. При появлении какого-либо отказа загорается сигнализатор неисправности системы. Код, соответствующий возникшей неисправности, записывается в память блока управления.

Этот код затем можно считать с помощью диагностической лампы. Код неисправности сохраняется в памяти блока управления, даже если неисправность носила временный характер и подвеска вернулась в нормальный режим работы, а сигнализатор неисправности погас.





  1. Кнопка диагностики

  2. Диагностическая лампа




Считывание кодов неисправности с помощью лампы

Для считывания кодов неисправности используется диагностическая лампа, расположенная на приборной панели.




Поверните ключ стартера и включите питание бортовой сети.




  1. Нажмите на кнопку диагностики, которая расположена рядом с лампой, и удерживайте ее нажатой не менее двух и не более семи секунд.




  2. Отпустите кнопку диагностики, лампа начнет выдавать первый код неисправности.




    Примечание: Если во время нажатия на кнопку диагностики загорелись все три лампы ELC, то это означает, что кнопка удерживалась слишком долго и выдача кодов остановлена.









  1. Новый вариант исполнения панели диагностики

  2. Код неисправности состоит из разряда десятков и разряда единиц. При отпускании кнопки диагностики начинает выдаваться цифра, стоящая в разряде десятков. Десятки выдаются длинными вспышками лампы: 10, 20, 30 и т.д.




    После десятков начинает выдаваться цифра в разряде единиц. Единицы выдаются короткими вспышками: 1, 2, 3,

    4, и т.д.




  3. Количество десятков следует сложить с количеством единиц, чтобы получить код неисправности. Описание этого кода можно затем найти в перечне кодов неисправностей.




  4. При следующем нажатии на кнопку диагностики начинает выдаваться следующий код неисправности.




  5. Чтобы еще раз считать первый код неисправности, необходимо выключить и снова включить питание бортовой сети.







Стирание кодов неисправностей

Коды неисправностей хранятся в памяти блока управления до тех пор, пока не будут стерты. После завершения ремонта следует стереть коды неисправностей, чтобы они не затрудняли диагностику в следующий раз.




  1. Поверните ключ стартера и выключите питание бортовой сети. Нажмите на кнопку диагностики и удерживайте ее в нажатом положении.




  2. Поверните ключ и включите питание бортовой сети, продолжайте удерживать кнопку диагностики еще не менее трех секунд. Коды неисправностей стерты.




  3. Выполните пробную поездку на автомобиле, поднимите и опустите раму, поднимите и опустите дополнительный мост (при его наличии) и проверьте, не появились ли снова коды неисправностей.





  • Окончательное стирание кодов неисправностей с помощью компьютера




    После завершения диагностики и ремонта необходимо стереть коды неисправностей с помощью программы "Scania Diagnos".

    00_1561



    Компьютер обеспечивает одновременное стирание кодов неисправностей из обоих сегментов памяти блока управления (в первом сегменте записаны коды для диагностической лампы, а второй сегмент доступен только через компьютер).


    1. Кабина




      1. Механизм подъема кабины







        ПРЕДУПРЕЖДЕНИЕ !

        Перед подъемом кабины необходимо заглушить двигатель, включить стояночный тормоз и перевести рычаг коробки передач в нейтраль. Существует опасность непроизвольного включения передачи при подъеме кабины.

        Запрещается работать под кабиной, поднятой в промежуточное положение. Всегда поднимайте кабину полностью до упора. Запрещается стоять перед или за кабиной в процессе ее подъема.

        При проведении работ под кабиной необходимо использовать упорную стойку или аналогичное устройство для страховки.








  • Поднимите кабину. Используйте упорную стойку 99 295.

  • Проверьте установленным моментом затяжку болтов растяжки ограничителя и гидроцилиндра подъема кабины.




    18_2321



    99 295





    Упорная стойка




    18_2303



    Гидроцилиндр подъема кабины




    Моменты затяжки гаек

    Крепление к кабине гидроцилиндра и ограничителя подъема кабины

    Крепление к раме гидроцилиндра и ограничителя подъема кабины





    270 Н.м




    39 Н.м




    Описание прочих работ см. в Руководстве по техническому обслуживанию и ремонту, группа 18.




    18_2339



    Ограничитель подъема кабины (кабина типа R)

      1. Насос подъема кабины




        Проверка уровня рабочей жидкости




        Примечание: Запрещено доливать рабочую жидкость в бачок при поднятой кабине.




        Требования к рабочей жидкости: См. инструкцию 00:03-09.




        18_2358



        Проверьте, чтобы при опущенной в ходовое положение кабине уровень рабочей жидкости достигал края отверстия бачка.









      2. Проверка и регулировка ходового положения кабины






        Существует опасность падения кабины во время регулировки ходового положения.





        Передняя подвеска кабины




        Кабина типа R, старый вариант

        1. Отпустите клапан-регулятор уровня.




        2. Поверните клапан вперед или назад, для того чтобы соответственно увеличить или уменьшить высоту подвески кабины.




        3. Отрегулируйте расстояние A, измеряемое от края кронштейна кабины до крышки опоры стабилизатора.

        4. Закрепите клапан-регулятор уровня.













      1. Передняя подвеска кабины типа R, старый вариант

        Размер А при проверке: 267-277 мм Размер А при регулировке: 269-275 мм




        Кабина типа R, новый вариант

        1. Ослабьте передний из двух болтов крепления планки регулятора передней подвески кабины.




        2. Поверните планку так, чтобы установить требуемый размер А, измеряемый от края кронштейна кабины до крышки опоры стабилизатора.

        3. Затяните передний болт планки.




        4. После пробной поездки еще раз проверьте и при необходимости отрегулируйте клапаны-регуляторы уровня.





        Передняя подвеска кабины типа R, новый вариант

        Размер А при проверке: 267-277 мм Размер А при регулировке: 269-275 мм

        Кабины типа Р и Т

        1. Отпустите стопорную гайку тяги.

        2. Отсоедините тягу от шарового шарнира.




        3. Вращая тягу, отрегулируйте расстояние А, измеряемое от края кронштейна кабины до крышки опоры стабилизатора.




        4. Затяните стопорную гайку и закрепите тягу.




        5. После пробной поездки проверьте и при необходимости отрегулируйте клапаны- регуляторы.








        Передняя подвеска кабины типа Р Размер А при проверке: 267-277 мм Размер А при регулировке: 269-275 мм Кабина типа Т

        Размер А при проверке: 285-295 мм Размер А при регулировке: 287-293 мм


        Задня подвеска кабины

        1. Отпустите стопорную гайку тяги.

        2. Отсоедините тягу от шарового шарнира.




          A



        3. Вращая тягу, отрегулируйте расстояние А, измеряемое от кронштейна кабины до шайбы.




        4. Затяните стопорную гайку и закрепите тягу.




          18_2336



        5. После пробной поездки еще раз проверьте и при необходимости отрегулируйте клапаны-регуляторы.




        Задняя подвеска кабин типа P, R и Т

        Размер А при проверке, кабина типа P и R: 90-100 мм

        Размер А при проверке, кабина типа Т: 86-96 мм

        Размер А при регулировке, кабина типа P и R: 92-98 мм

        Размер А при регулировке, кабина типа Т: 88-94 мм

      2. Замена фильтра системы вентиляции и отопления кабины

    Имеется два воздушных фильтра: предварительный грубый и основной фильтр системы вентиляции и отопления кабины.




    С октября 1997 года предварительный фильтр заменен решеткой, которая крепится двумя болтами на входе воздухозаборника.




    Для того чтобы заменить фильтрующий элемент, снимите крышку фильтра. Выньте фильтрующий элемент, а также снимите соответственно предварительный фильтр или входную решетку. Очистите от загрязнений полость корпуса фильтра и установите новый фильтрующий элемент.




    Убедитесь, что фильтрующий элемент ориентирован правильной стороной.

    Следуйте инструкциям, которые даются с новым фильтрующим элементом.




    Очистите соответственно предварительный фильтр или входную решетку. Для этого встряхните или сполосните их водой.





    1 2




    1. Фильтр системы вентиляции и отопления кабины

    2. Предварительный фильтр





    Входная решетка




    Кондиционер воздуха

    Все работы с системой кондиционирования воздуха должны выполняться только специально обученным персоналом. Все работы с системой кондиционирования воздуха должны производиться в соответствии с требованиями действующих нормативных актов.




    Выполняйте инструкции, полученные от организации-импортера.

    1. Дополнительное оборудование




      1. Общие рекомендации при установке на шасси специальных кузовов и дополнительного оборудования




  • При выборе типа шасси и оборудования, например, типа подвески и механизма отбора мощности, необходимо учитывать условия эксплуатации автомобиля и устанавливаемый кузов.




  • База автомобиля и расположение кузова должны обеспечивать правильное распределение нагрузки по мостам. Необходимо соблюдать как требования изготовителя автомобиля, так и действующие нормативные акты.




    19_1556



  • Соблюдайте требования действующих нормативных актов. Эти требования могут относиться, например, к прочности материала кузова и деталей его крепления, к закреплению перевозимого груза, к заднему и боковым противоподкатным ограждениям, к габаритной длине и высоте, к радиусу поворота, к нормам по обеспечению здоровья и безопасности.

  • Автомобили должны удовлетворять национальным и международным правилам, например, по расположению седельно-сцепного устройства.




  • Проектируя кузов, учитывайте требования доступности агрегатов и узлов шасси и кузова для технического обслуживания и ремонта.




  • Для получения более подробных сведений обратитесь к Руководству по установке кузовов или обратитесь на сервисную станцию Скания.




  • При необходимости согласования тормозных систем тягача и прицепа следуйте инструкциям, приведенным в инструкции 10:03-06.






    1. Седельно-сцепное устройство

      Для получения более подробных сведений обращайтесь к технической эксплуатационной документации изготовителя тягово-сцепного устройства.




      Индикаторы износа можно заказать у изготовителя седельно-сцепного устройства.




      105 084



      Проверка механизма


      Седельно-сцепное устройство подлежит замене при износе опорной плиты до полной глубины канавок.




      Замените тефлоновые пластины, если они установлены на седельно-сцепном устройстве.




      Запирающий механизм

      Для проверки состояния механизма используйте индикатор износа (седельно- сцепное устройство фирмы George Fischer).




      105 086



      2

      1. Правильно

      2. Неправильно




      Для седельно-сцепного устройства Jost:




      При износе запирающего механизма до размера 55,1 мм, он должен быть заменен.




      Минимальный допустимый размер b составляет 56 мм.



      a Запирающий механизм b Скоба




      Шкворень

      105 087



      Диаметр шейки, не менее 49 мм. Диаметр основания, не менее 71 мм.





      min.49





      min.71

    2. Тягово-сцепное устройство

Для получения более подробных сведений обращайтесь к технической эксплуатационной документации изготовителя тягово-сцепного устройства.




Индикаторы износа можно заказать у изготовителя тягово-сцепного устройства.




Проверка механизма









ПРЕДУПРЕЖДЕНИЕ !

Во избежание травмирования запрещается помещать пальцы в отверстие скобы.








  1. В запертом состоянии механизма рукоятка должна иметь свободный ход 15°-20° (до начала подъема шкворня).




  2. Если свободный ход рукоятки отсутствует или механизм нерабоспособен по другой причине, то тягово-сцепное устройство подлежит замене.

    105 088



    15 − 20

  3. При износе буксирного пальца до размера 47,0 мм механизм должен быть заменен или капитально отремонтирован. Для облегчения контроля использкйте индикатор предельного износа VBG (обозначение по каталогу VBG 40- 000200).




    • Максимальный допустимый зазор в сопряжении палец-проушина 5 мм.




    • Максимальный допустимый свободный ход буксирного пальца (в вертикальном направлении) 3 мм.




    • Предельный диаметр верхней втулки: не более 54,0 мм.




    • Предельный диаметр нижней втулки: не более 39,5 мм.














  4. Если механизм снабжен сигнальным и запирающим пальцем, проверьте его функционирование в запертом и открытом положениях.














содержание   ..  10  11  12  13  14  15  ..
