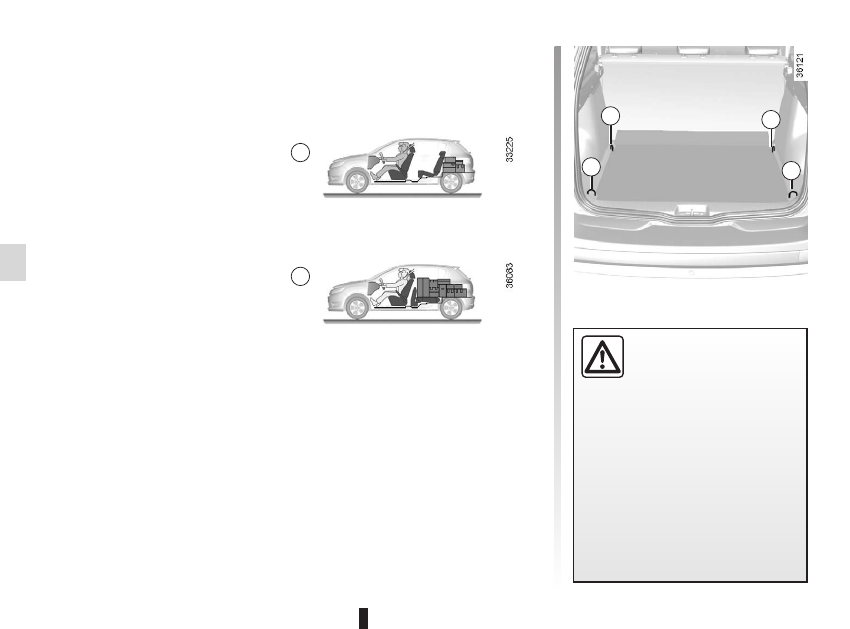

При  перевозке  предметов  всегда  распо-

лагайте  их  таким  образом,  чтобы  своей

самой большой стороной они упирались в:

–  спинку  заднего  сиденья  при  обычной

погрузке (пример

A);

–  передние  сиденья  при  сложенных  зад-

них сиденьях. См. раздел «Заднее мно-

гоместное  сиденье:  функциональные

возможности» данной главы (пример

B).

Размещайте  наиболее  тяжелые  предме-

ты на полу и вплотную к спинкам сидений.

ПеРеВОЗКА ВещеЙ В БАГАжНОм ОТДеЛеНии

Размещайте  наиболее  тя же-

лые предметы на полу. Поль-

зуйтесь  устройствами  для

крепления

1,  расположенны-

ми на полу багажного отделения, если

автомобиль  ими  оборудован.  Распре-

деляйте  вещи  таким  образом,  чтобы

они не смогли вылететь вперед на пас-

сажиров при резком торможении. При-

стегните  ремни  безопасности  задних

сидений, даже если сиденья не заняты

пассажирами.

B

1

1

1

1

RUS_NU_1232-6_X52Ph2_3

3.35

ПеРеВОЗКА ГРУЗОВ: буксировка прицепа, тягово-сцепное устройство

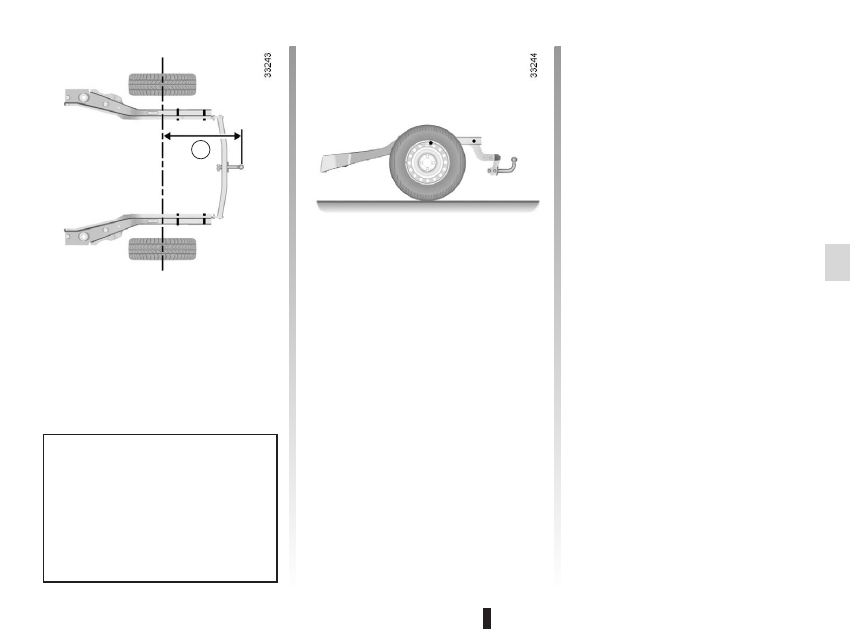

Четырехдверная модификация кузова:

A = 1027 мм максимум

Пятидверная модификация кузова:

A = 781 мм максимум

Модификация «универсал»:

A = 1170 мм максимум

Если  сцепной  шар  закрывает  номер-

ной знак или задний фонарь, его сле-

дует  снимать  сразу  же  после  завер-

шения транспортировки.
Всегда соблюдайте требования мест-

ного законодательства.

максимально  допустимая  нагруз-

ка  на  тягово-сцепное  устройство,

максимальная масса буксируемого

прицепа,  оборудованного  тормо-

зами  и  не  оборудованного  тормо-

зами: см. раздел «Массовые характе-

ристики» в главе 6.
Выбор и установка тягово-сцепно-

го устройства
Максимальная масса тягово-сцепного

устройства:
–  все  модификации,  кроме  кузова

«универсал» – 18 кг;

–  кузов «универсал» – 20 кг.
Установка  тягово-сцепного  устройст-

ва и условия его использования опи-

саны  в  инструкциях  изготовителя  по

установке устройства.
Мы рекомендуем хранить эти инструк-

ции  вместе  с  другой  документацией

на автомобиль.

2

3

RUS_NU_1232-6_X52Ph2_3

3.36

Четырехдверная модификация

кузова

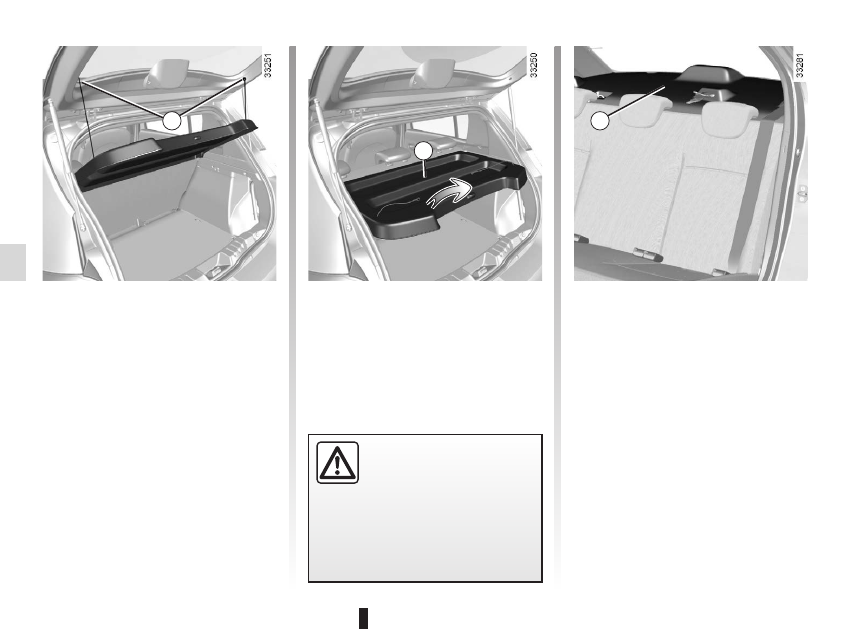

Слегка приподнимите полку

2 и потяните

ее на себя.
Установка  полки  на  место  производится

в обратной последовательности.

Пятидверная модификация

кузова

Снятие
Отсоедините  два  шнура

1  (со  стороны

двери багажного отделения).

ЗАДНЯЯ ВещеВАЯ ПОЛКА

Не  кладите  предметы,  осо-

бенно тяжелые и твердые, на

полку

2 или 3. Во время рез-

кого  торможения  или  аварии

они  могут  стать  источниками  опасно-

сти для пассажиров автомобиля.

2

3

B

A

1

RUS_NU_1232-6_X52Ph2_3

3.37

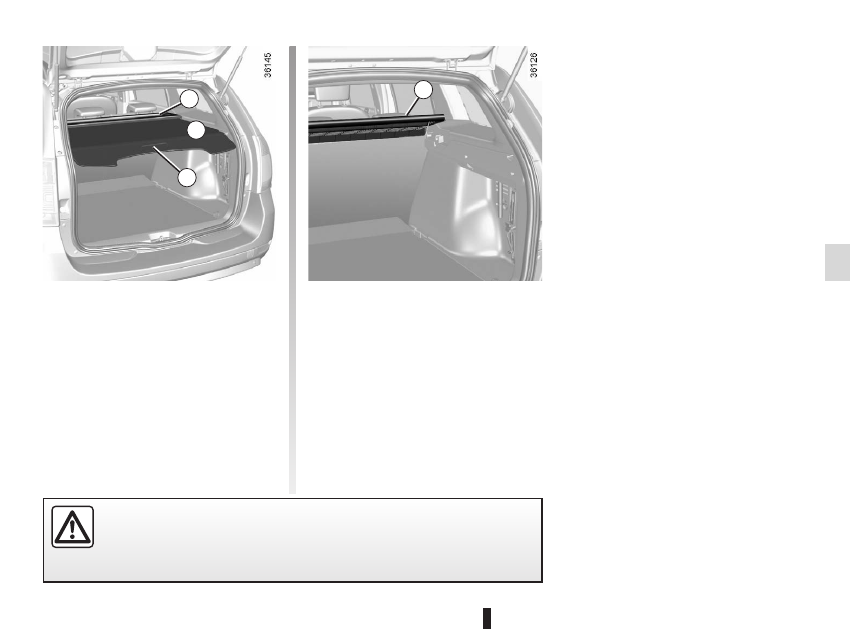

Снятие полки багажного

отделения

Свернув гибкую часть

В, слегка подними-

те и потяните на себя полку

A.

Установка  полки  на  место  производится

в последовательности, обратной снятию.

Она состоит из жесткой части (полка

A) и

гибкой части

B.

Разворачивание гибкой части B
Несильно потяните на себя полку за ручку

1, чтобы освободить ее из креплений.
Двигайте  полку  по  мере  разворачивания

ее гибкой части.

ПОЛКА БАГАжНОГО ОТДеЛеНиЯ: кузов «универсал»

Не кладите на полку никаких, особенно тяжелых и твердых предметов. Во

время резкого торможения, маневра или ДТП они могут стать источниками

опасности для пассажиров автомобиля.

A

1

6

3

5

4

1

RUS_NU_1232-6_X52Ph2_3

3.38

–  отверните вырез

2 коврика для доступа

к нижнему креплению

6 сетки;

–  закрепите два крючка

5 ремней 4 сетки

на крепежных элементах

6;

–  отрегулируйте  ремень

4  сетки  таким

образом,  чтобы  она  была  хорошо  на-

тянута.

Установка разделительной сетки за

передними сиденьями
С каждой стороны салона автомобиля:

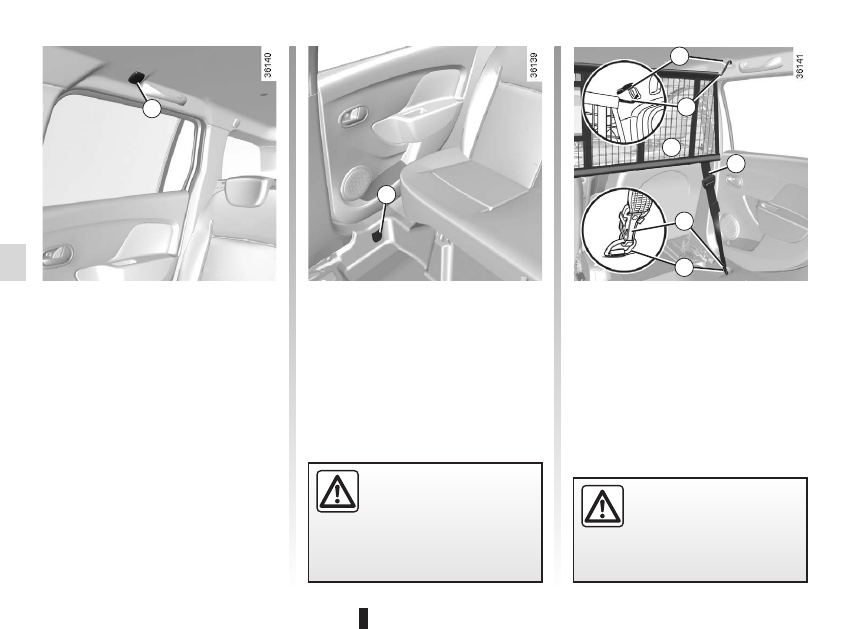

–  поднимите  крышку

1,  чтобы  получить

доступ  к  верхним  точкам  крепления

сетки;

–  вставьте  верхнюю  треугольную  рас-

тяжку сетки

3 в точки крепления;

модификация с кузовом

«универсал»

Разделительная сетка A
На  автомобилях,  которые  оборудованы

разделительными  сетками,  их  использу-

ют,  чтобы  отделить  перевозимые  грузы

или  животных  от  пассажирского  отделе-

ния автомобиля.
Она  устанавливается  за  водительским  и

передним пассажирским сиденьем или за

задним сиденьем.

ПеРеВОЗКА ГРУЗОВ: разделительная сетка

(1/2)

Не  используйте  раздели-

тельную  багажную  сетку  для

удержания  или  закрепления

предметов.

Опасность травм.

Разделительная  сетка  рас-

считана на удержание массы

не более 10 кг.
Опасность травм.

A

1

6

3

5

4

1

11

8

7

11

10

A

9

RUS_NU_1232-6_X52Ph2_3

3.39

–  закрепите  два  крючка

10  ремней  9

сетки на крепежных элементах

11;

–  отрегулируйте  ремень

9  сетки  таким

образом,  чтобы  она  была  хорошо  на-

тянута.

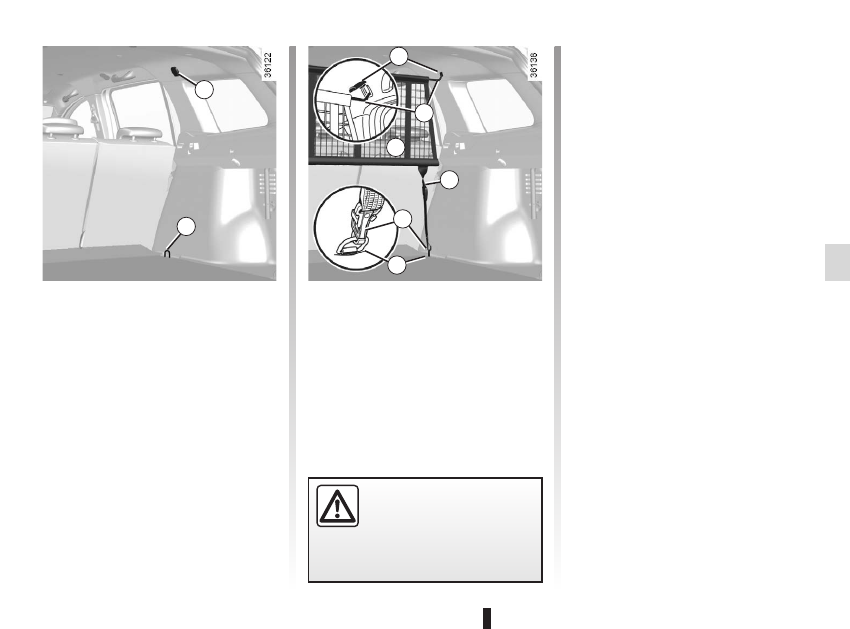

Установка разделительной сетки A

за задним многоместным сиденьем
С каждой стороны салона автомобиля:
–  Поднимите  крышку

7,  чтобы  получить

доступ  к  верхним  точкам  крепления

сетки;

–  вставьте  верхнюю  треугольную  рас-

тяжку сетки

8 в точки крепления;

ПеРеВОЗКА ГРУЗОВ: разделительная сетка

(2/2)

Не  используйте  раздели-

тель ную  багажную  сетку  для

удержания  или  закрепления

предметов.

Опасность травм.

RUS_NU_1232-6_X52Ph2_3

3.40

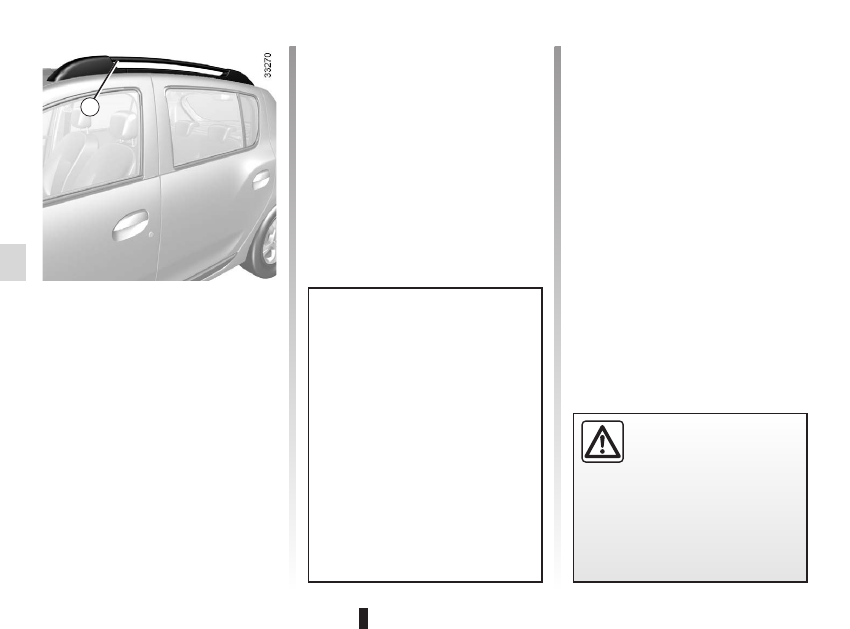

При  соответствующей  комплектации  ав-

томобиля  Вы  сможете  перевозить  багаж

или  установить  дополнительные  приспо-

собления  (крепление  для  велосипеда,

крепление для лыж и т. п.):
–  на багажнике на крыше;
–  на поперечинах багажника, закреплен-

ных на опорах

1;

–  непосредственно на опорах багажника.
Запрещается устанавливать опоры багаж-

ника на крыше автомобилей, на которых

они не были установлены на заводе.

ОПОРЫ БАГАжНиКА НА КРЫШе

При  выборе  оборудования  для  Ва-

шего автомобиля рекомендуем Вам

проконсультироваться  с  официаль-

ным  дилером  компании-производи-

теля.  Уста новка  дополнительного

оборудования и условия его исполь-

зования  описаны  в  инструкциях  из-

готовителя по установке устройства.
Мы рекомендуем хранить эти инструк-

ции  вместе  с  другой  документацией

на автомобиль.
Допустимая  нагрузка  на  багажник

крыши: см. раздел «Массовые харак-

теристики» в главе 6.

Запрещается  устанавливать

любые  устройства  для  пере-

возки  багажа  и  предметов

(багажник  для  велосипедов,

вещевой  ящик  и  т.  д.)  на  крышке  ба-

гажного  отделения.  Для  установки

устройств  для  перевозки  на  автомо-

биле  багажа  и  предметов  обратитесь

на  сервисную  станцию  официальной

дилерской сети.

3

1

RUS_NU_1232-6_X52Ph2_3

3.41

Встроенная система

управления телефоном

в режиме «Свободные руки»

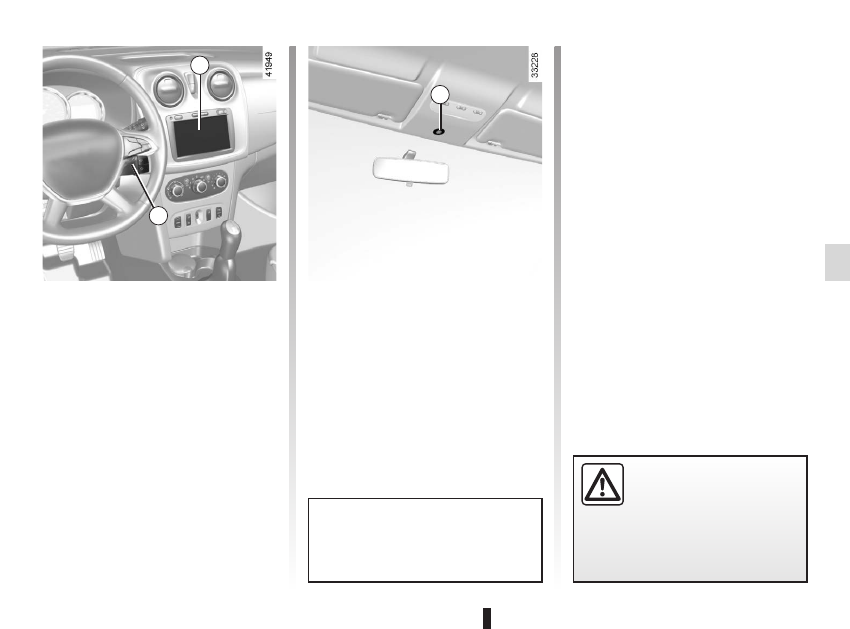

Если автомобиль оснащен данной систе-

мой,  используйте  микрофон

3  и  органы

управления под рулевым колесом

2.

Наличие и размещение этого оборудова-

ния зависит от комплектации автомобиля.
1  Радио  или  мультимедийная  система  с

навигацией.

2  Подрулевой переключатель.

3  Микрофон.

мУЛЬТимеДиЙНОе ОБОРУДОВАНие

См. инструкцию по эксплуатации обо-

рудования  для  получения  подробной

информации о принципе работы.

использование телефона
Напоминаем  Вам  о  необхо-

димости  соблюдения  дейст-

вующего в Вашей стране за-

конодательства  в  части,  относящейся

к эксплуатации этих приборов.
