MECANISMOS DE ABRIENTES LATERALES

Empuñadura exterior de puerta

51A

A

51A-2

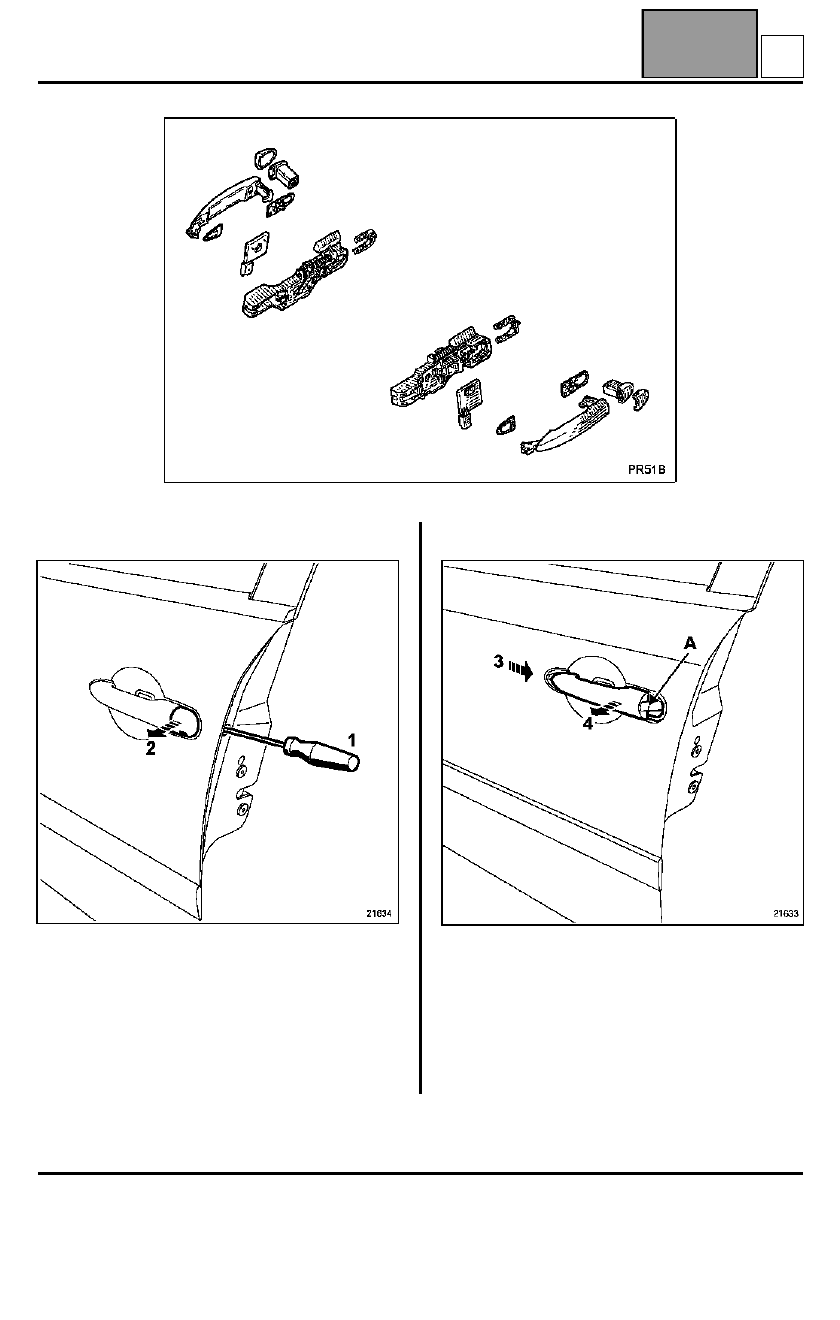

Empuñadura exterior de puerta

EXTRACCIÓN

Extraer:
– la tapa del bombín,
– el obturador; aflojar el tornillo (1), (estrella T20) sin

extraerlo.

Sacar el bombín (2).

Soltar la empuñadura (3) y (4).

REPOSICIÓN

Posicionar la junta de la empuñadura de puerta (A).

Proceder en el sentido inverso de la extracción.

B

MECANISMOS DE ABRIENTES LATERALES

Cerradura de puerta

51A

A

51A-3

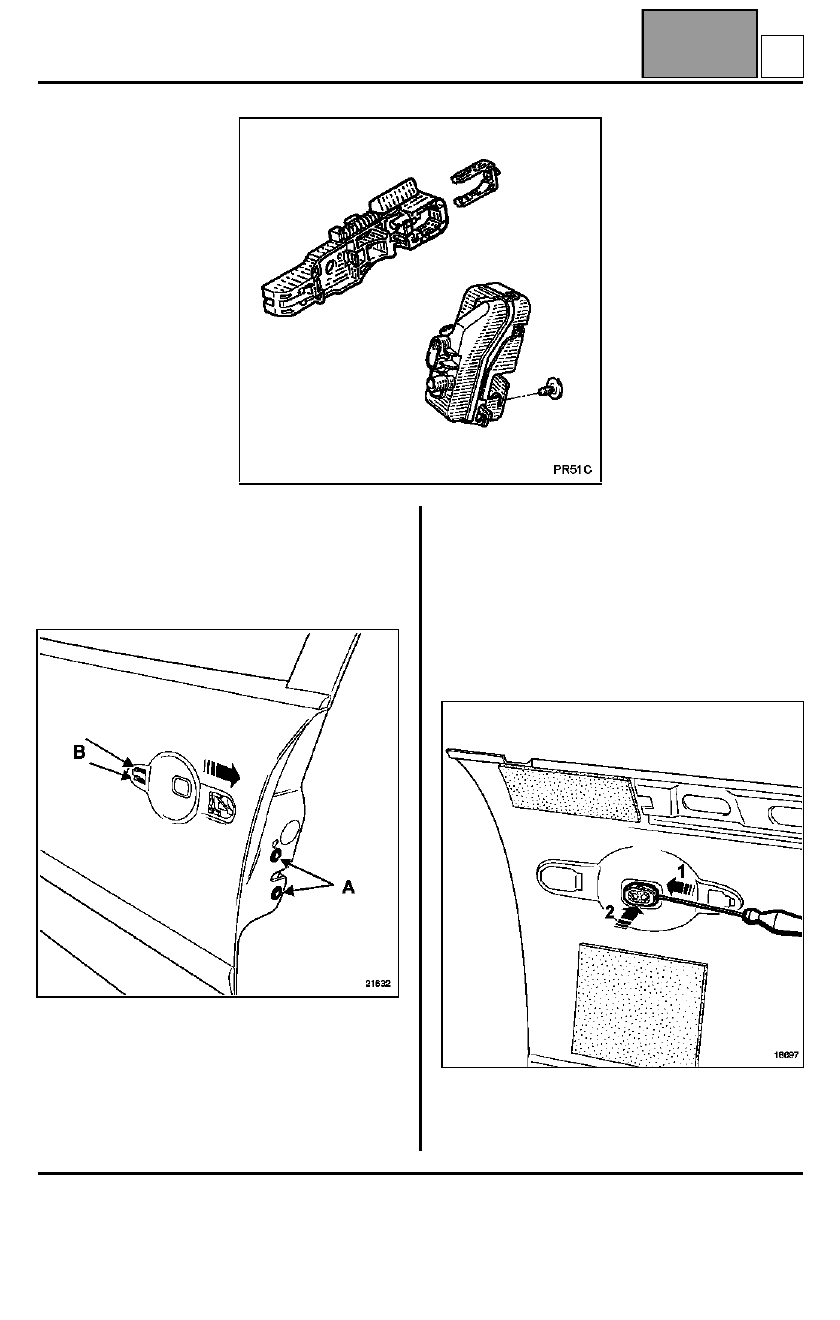

Cerradura de puerta

EXTRACCIÓN DE LA CERRADURA DE PUERTA
DELANTERA

Extraer:
– el guarnecido de la puerta (capítulo 72A.A),
– la empuñadura exterior (capítulo 51A.B),

– las dos fijaciones (A), (estrella T30).

Presionar en las dos retenciones del módulo (B).

Liberar la cerradura y el módulo por el cajón de puerta.

Desconectar los conectores.

EXTRACCIÓN DE LA CERRADURA DE LA PUERTA
TRASERA

Extraer previamente:
– el guarnecido de la puerta (capítulo 72A.B),
– la empuñadura exterior (capítulo 51A.B),

Liberar la cerradura con el módulo.

EXTRACCIÓN DEL PRISMA

Con un destornillador, desclipsar el prisma en (1) y
después en (2).

C

MECANISMOS DE ABRIENTES LATERALES

Cerradura de puerta

51A

A

51A-4

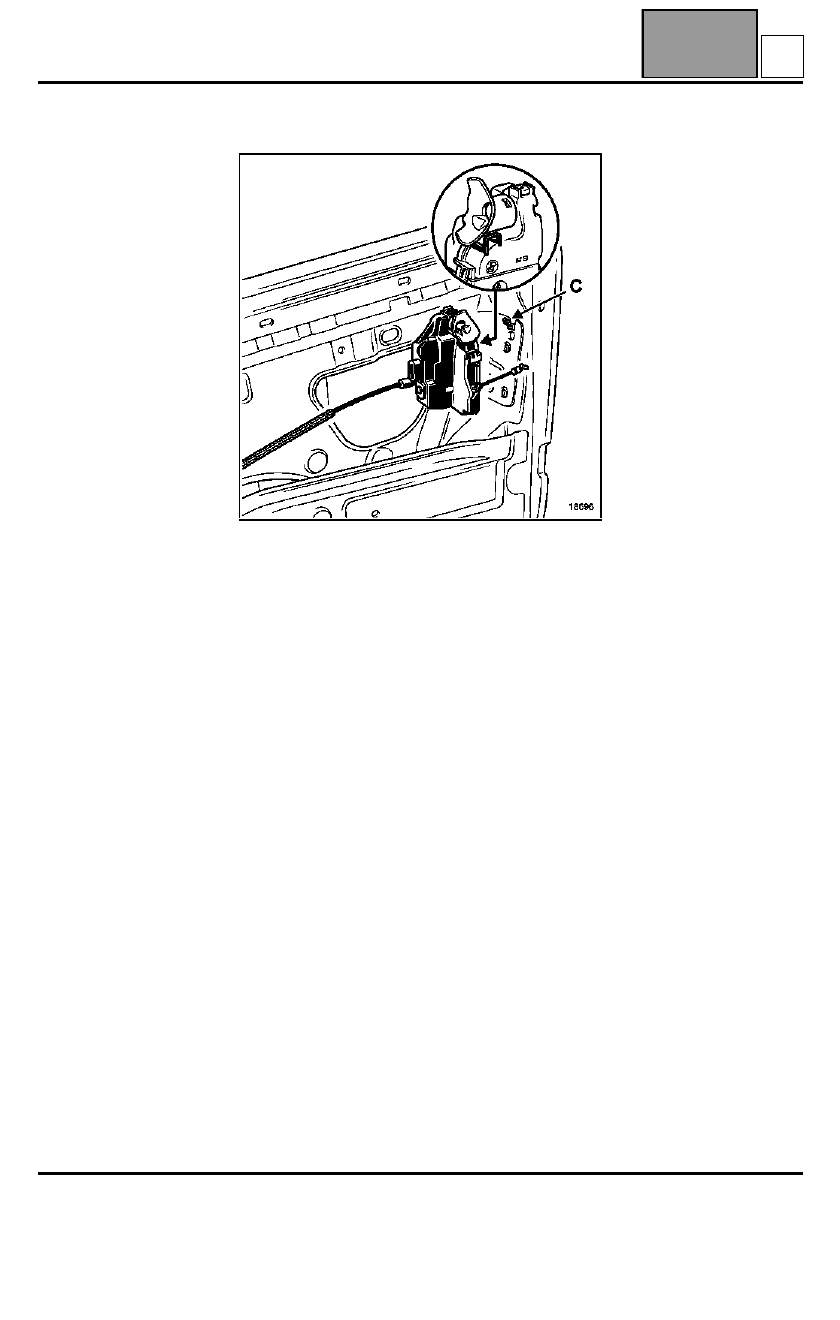

REPOSICIÓN DE LA CERRADURA

Posicionar la cerradura en el gancho de sujeción del
cajón de la puerta (C); y proceder en el sentido inverso
de la extracción.

C

MECANISMOS DE ABRIENTES LATERALES

Elevalunas de la puerta delantera

51A

A

51A-5

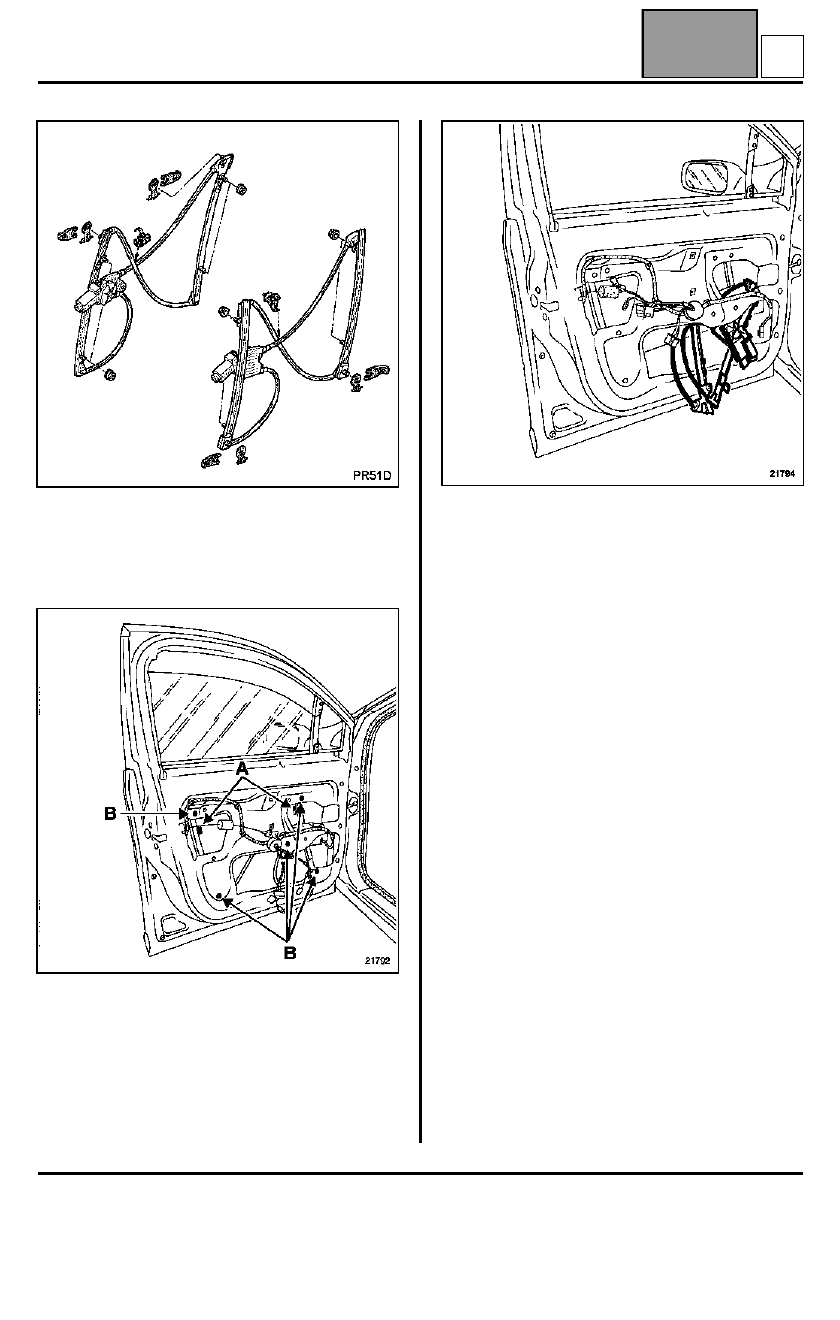

Elevalunas de la puerta delantera

EXTRACCIÓN

Extraer:
– el guarnecido de la puerta (capítulo 72A.A),

– las dos grapas de fijación del cristal (A), sacar el

cristal de los ejes del carrito de arrastre del
elevalunas.

Posicionar manualmente el cristal en posición subido,
bloquear éste con cinta de enmascarar.

Quitar los tornillos (B) del mecanismo.

Desconectar el conector de alimentación.

Sacar el elevalunas por la abertura inferior del cajón
de la puerta.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

INICIALIZACIÓN DEL MOTOR DEL ELEVALUNAS

Con el contacto puesto.

Cerrar el cristal hasta el tope superior (éste sube con
movimientos entrecortados).

Mantener el interruptor (2 segundos).

Bajar el cristal hasta el tope inferior, mantener el
interruptor (2 segundos).

El motor se inicializa.

D
