ESTRUCTURA SUPERIOR DELANTERA
Refuerzo superior de costado de alero
42A
42A-10
Refuerzo superior de costado de alero
La sustitución completa de esta pieza requiere el
desgrapado del refuerzo superior trasero del costado
de alero para una colisión lateral delantera.
En el método descrito a continuación, sólo
encontrarán las descripciones y las uniones
específicas a la pieza concernida.
Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).
La sustitución se efectúa según dos posibilidades
(consultar método siguiente):
– completa, complementaria al refuerzo superior
trasero del costado de alero,

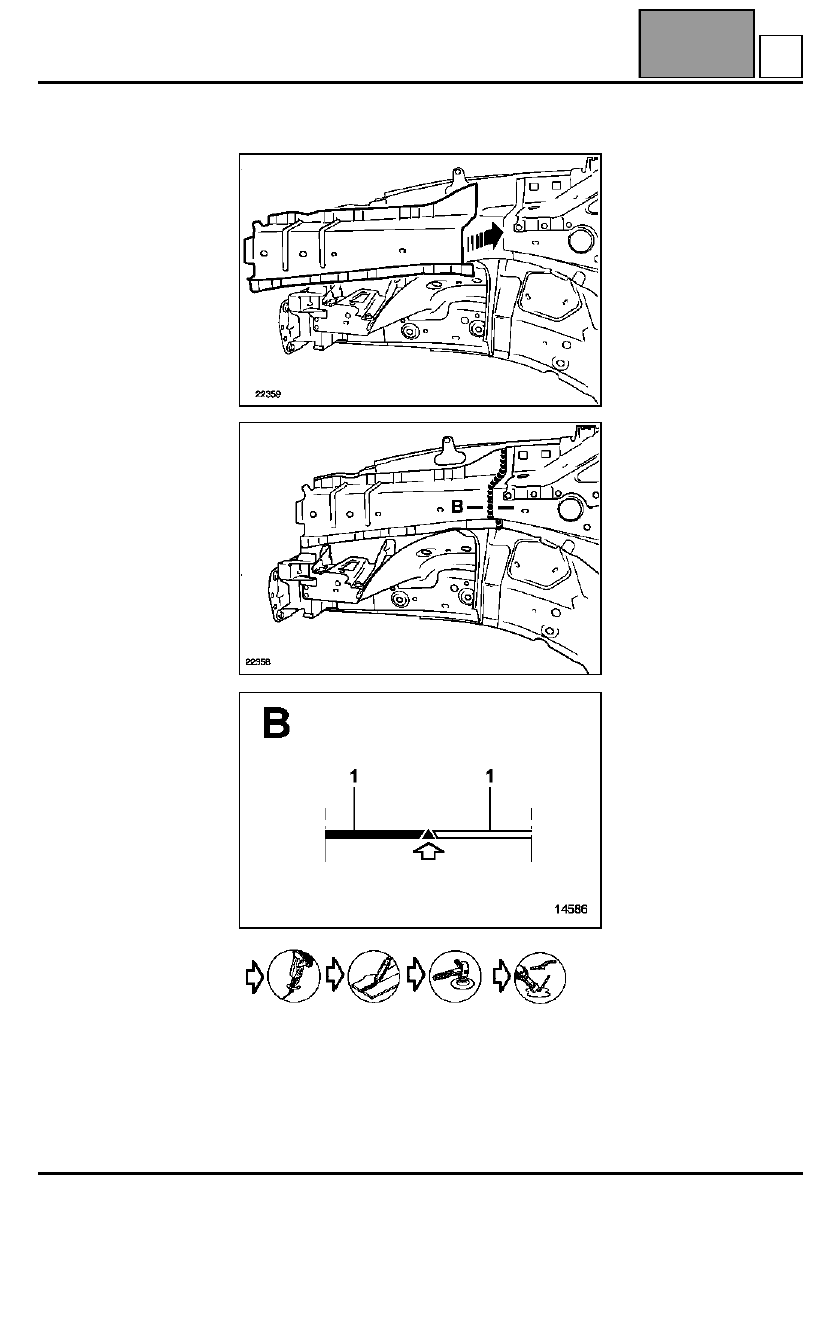

– según corte (a) complementario, se evita el
desgrapado del refuerzo superior trasero.
NOTA: en caso de que los puntos de soldadura no se
puedan realizar con la punteadora, éstos pueden ser
sustituidos por taponados.
COMPOSICIÓN DE LA PIEZA DE RECAMBIO
Pieza ensamblada con el refuerzo de choque.
PIEZAS CONCERNIDAS (espesor en mm):
Sustitución completa
ATENCIÓN: para acceder a los puntos de soldadura
del refuerzo de choque (A) en el pie delantero, es
necesario desensamblar completamente las dos
piezas.
NOTA: en todos los casos, éste se debe desgrapar de
la pieza de recambio.
Si el refuerzo de choque en el vehículo no está
estropeado, dejarlo en su lugar.
En caso contrario, soldar por taponado el refuerzo de
choque en el pie, previamente desgrapado del
ensamblado de la pieza de recambio.
1 Refuerzo superior del costado de
alero
2 Refuerzo de choque
1,2
1,5
F
