ESTRUCTURA SUPERIOR DELANTERA

Chapas portafaros

42A

42A-6

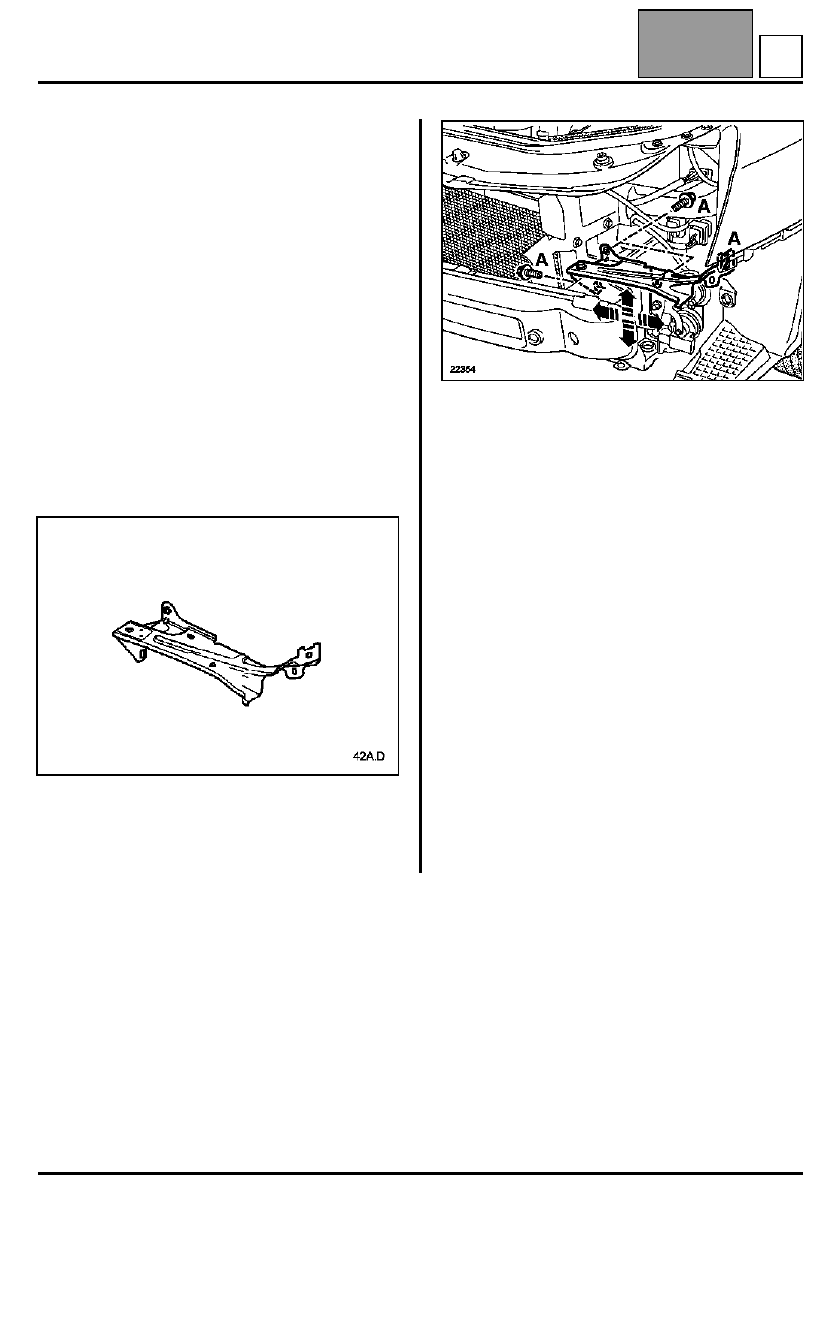

Chapas portafaros

La sustitución de esta pieza es una operación
complementaria a la sustitución de la aleta delantera y
del paragolpes para una colisión delantera.

Es un elemento de estructura desmontable.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

En la operación descrita a continuación, encontrarán
únicamente las posiciones de las fijaciones
específicas del elemento así como sus posibilidades
de reglajes.

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza ensamblada con:
Tuercas engastadas
Escuadra soporte

NOTA: para acceder a las fijaciones de la chapa
portafaros, es necesario extraer previamente:
– el paragolpes delantero,
– el bloque óptico.

La extracción - reposición se efectúa por los tornillos
(A).

Sólo los reglajes a lo ancho (OY) y en altura (OZ) son
posibles.

D

ESTRUCTURA SUPERIOR DELANTERA

Costado de alero

42A

42A-7

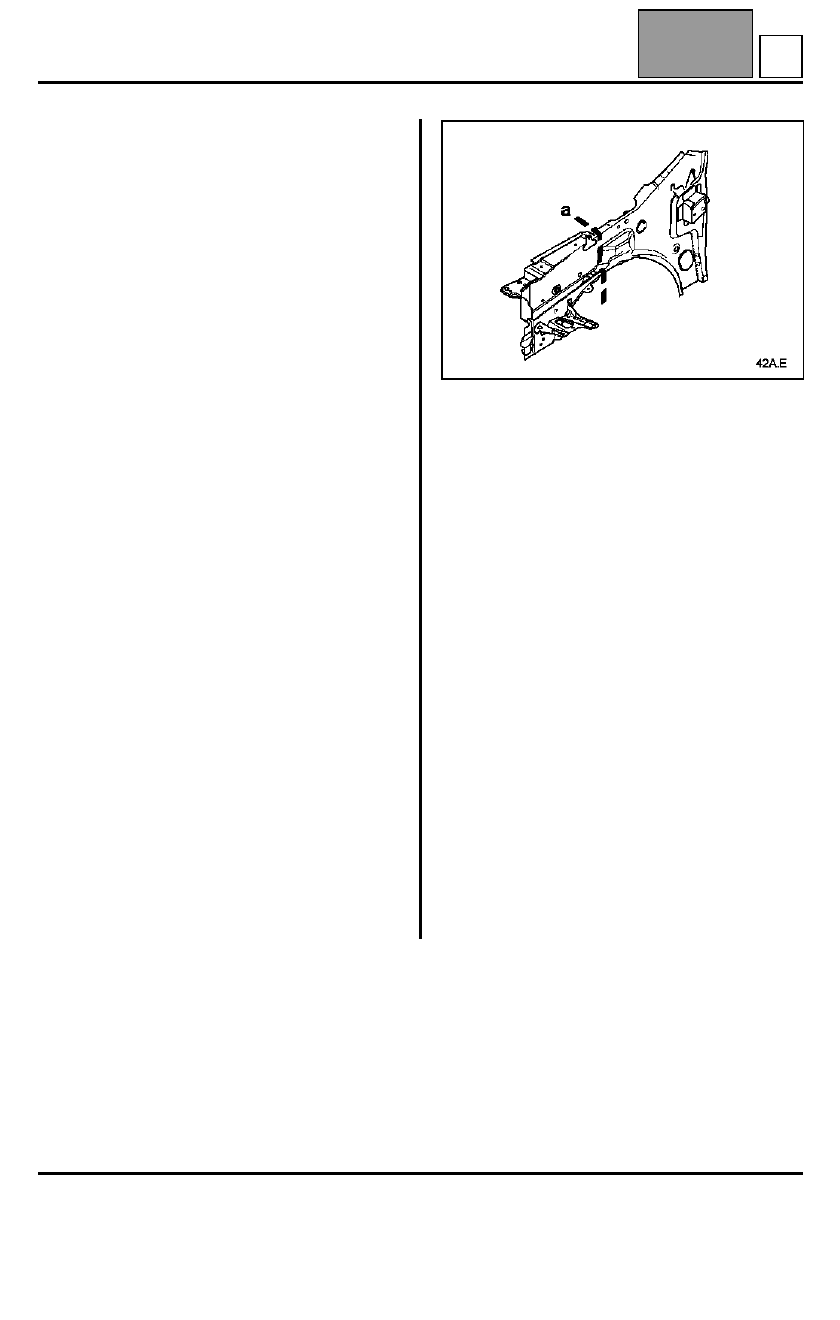

Costado de alero

La sustitución de la parte delantera de esta pieza es
una operación de base para una colisión delantera. La
sustitución de la parte trasera es complementaria a la
sustitución del pie delantero para una colisión lateral.

La operación requiere el desgrapado de los refuerzos
superiores del costado de alero.

En el método descrito a continuación, sólo
encontrarán las descripciones y las uniones
específicas a la pieza concernida.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

La sustitución se efectúa según dos posibilidades
(consultar método siguiente):
– completa, complementaria al pie delantero,
– según corte (a) complementario al refuerzo superior

de costado de alero parcial.

NOTA: el corte (a) no puede ser decalado (ver detalles
en el método); si las deformaciones sobrepasan esta
zona, es necesario sustituir esta pieza completa.
En caso de que los puntos de soldadura no se puedan
realizar con la punteadora, éstos pueden ser
sustituidos por taponados.

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza ensamblada con:
Refuerzo superior de fijación de bisagras
Elemento de fijación inferior de la aleta
Soporte travesaño
Fijación del travesaño superior
Soporte de rótula equilibrador
Puentes travesaños de fijación
Elemento de cierre del paso de rueda
Eje piloto
Jaula
Placa roscada
Tuercas engastadas
Espárragos soldados

PIEZAS CONCERNIDAS (espesor en mm):

1 Costado de alero
2 Forro del montante de vano
3 Cierre del bajo de carrocería

1
1,2
1,2

E

ESTRUCTURA SUPERIOR DELANTERA

Costado de alero

42A

42A-8

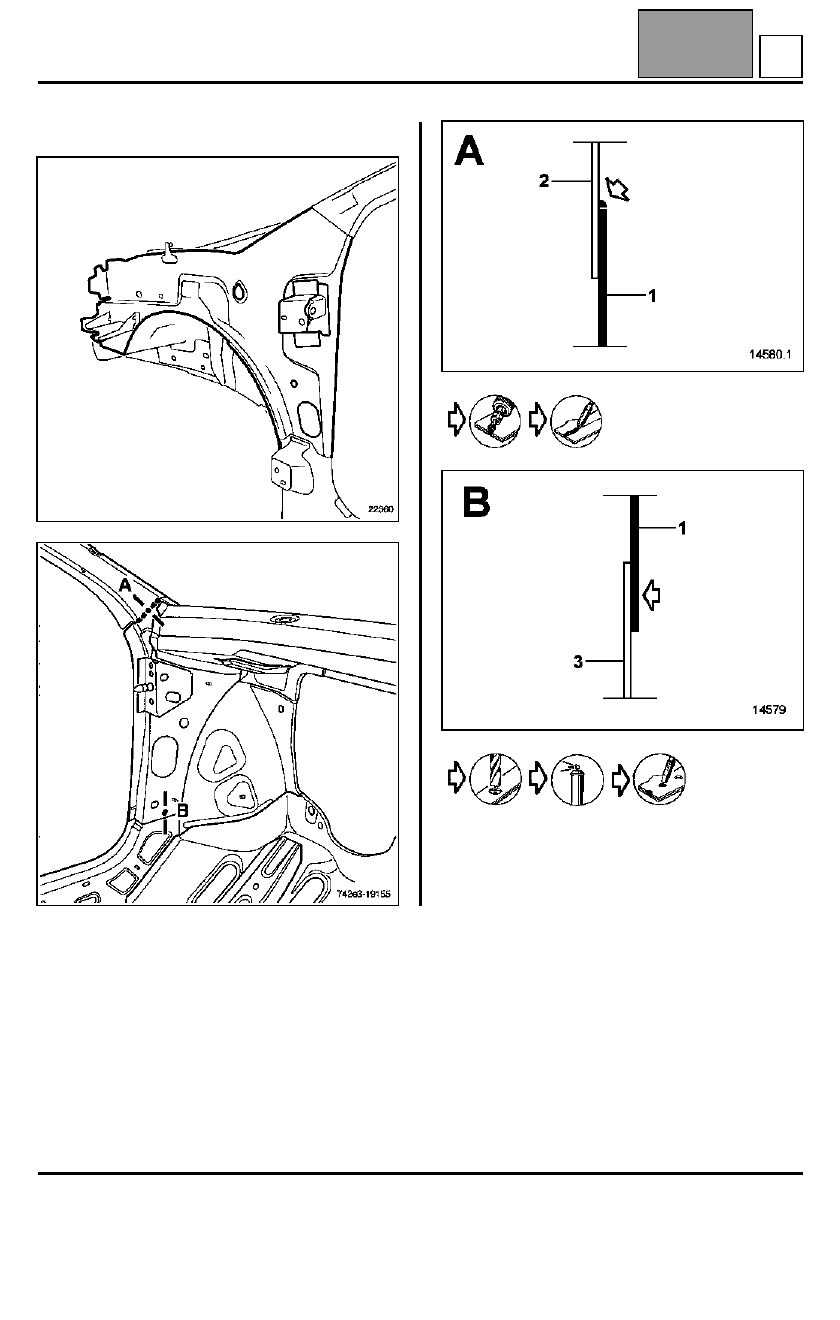

Sustitución completa





  L 60 mm







  X3

E

ESTRUCTURA SUPERIOR DELANTERA

Costado de alero

42A

42A-9

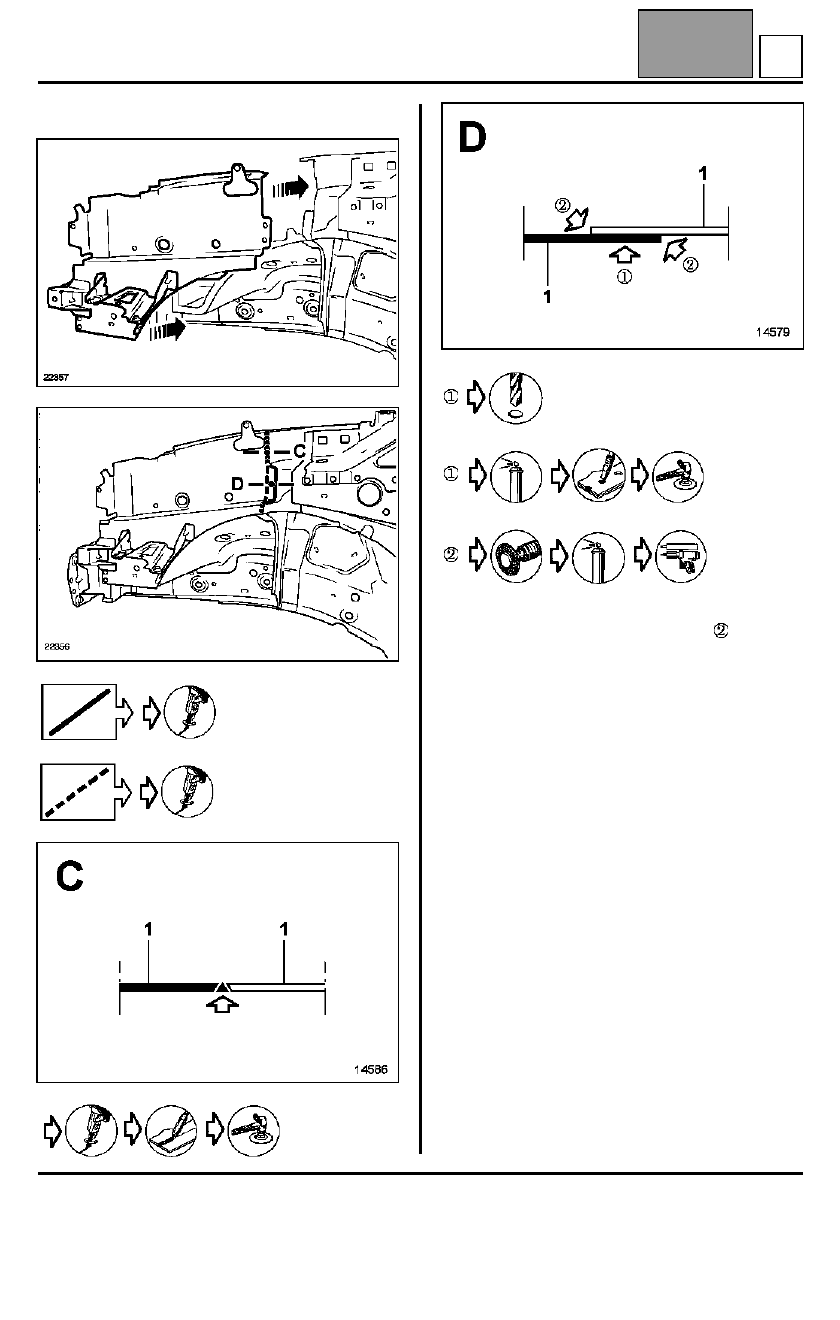

Sustitución según corte (a)



  en pieza de recambio



  en el vehículo









  en pieza de recambio







  X2







NOTA: es necesario aplicar tras la soldadura un
cordón de masilla en la zona (operación

) para

asegurar la estanquidad del ensamblado y el aspecto.
Utilizar masilla de tipo M.J.Pro
(referencia: 77 11 172 676).
