Renault Vel Satis. Manual - parte 328





GENERALIDADES

Diagnóstico colisión

40A

A

40A-31

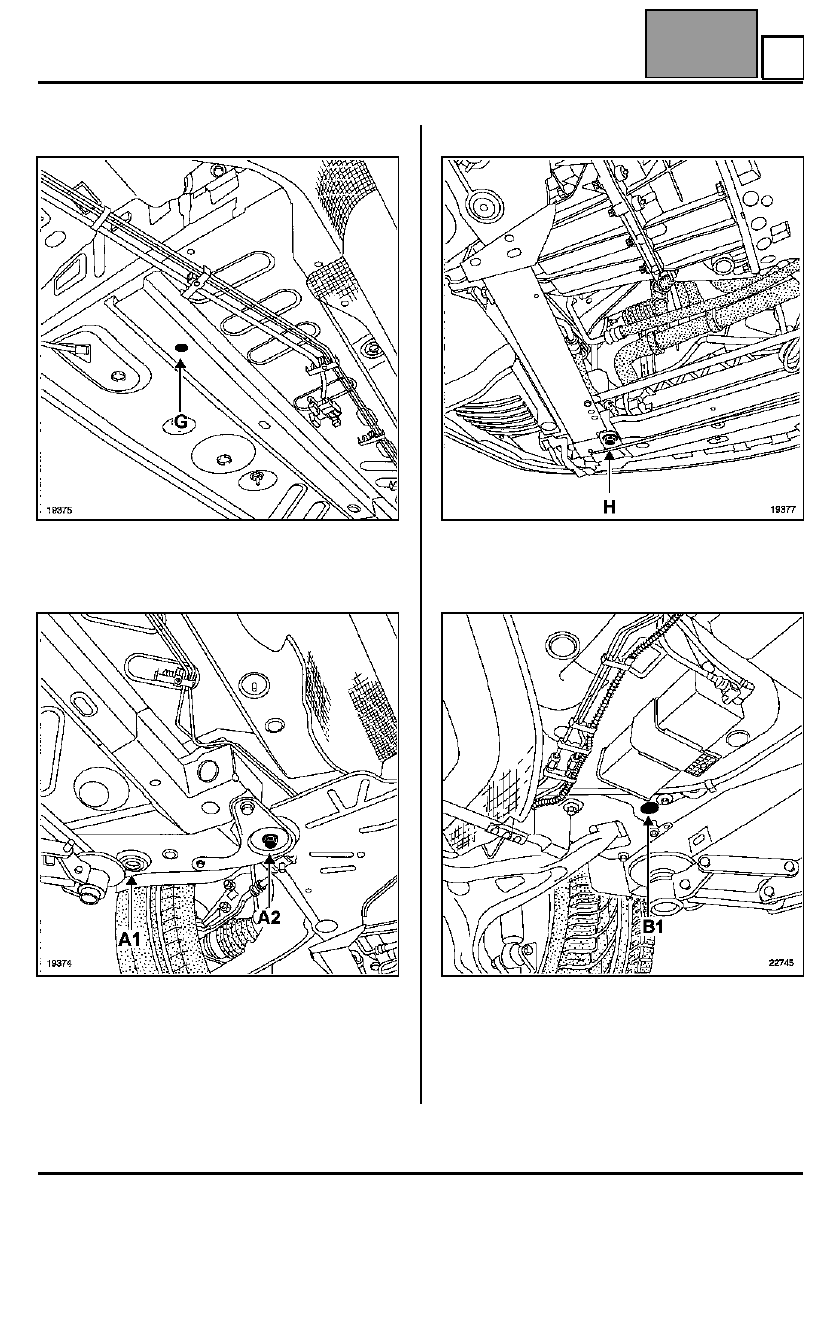

PUNTOS DE CONTROL

Punto G
Referencia de partida para el control de los puntos (A1)
y (B1).

Punto A1
Referencial delantero carrocería.

NOTA:
El punto A2 puede eventualmente servir de referencia
si el punto A1 no se considera correcto.

Punto H
Extremo delantero del larguero delantero.

Punto B1
Piloto de montaje del tren trasero.

Edition 2

F

GENERALIDADES

Diagnóstico colisión

40A

A

40A-32

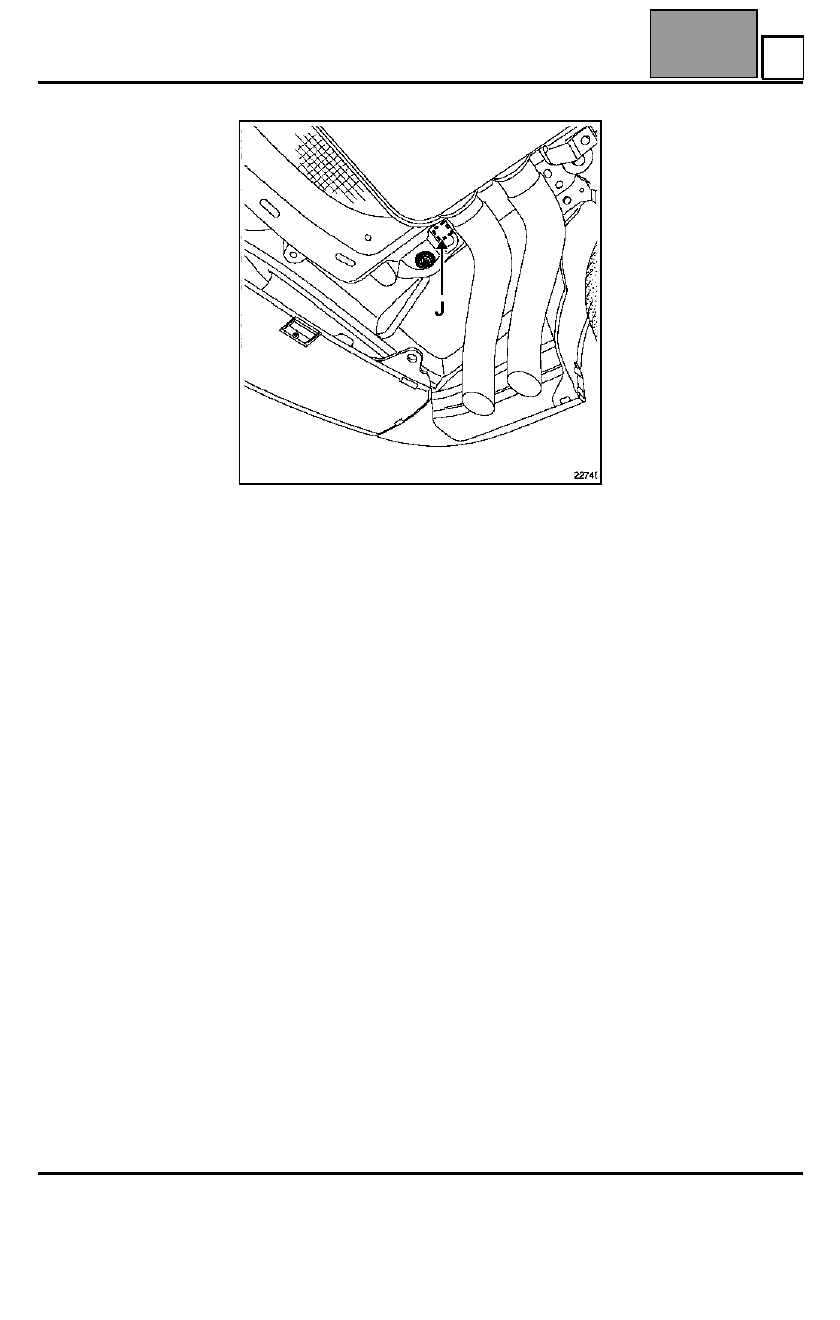

Punto J

Extremo trasero del larguero trasero

La extracción parcial del protector de plástico es
necesaria para acceder al punto J.

RECUERDEN:
Los orificios bajo la carrocería están provistos de
obturadores de plástico para la estanquidad de los
cuerpos huecos.

Durante el control con el calibre, es necesario extraer
algunos de estos obturadores.

En caso de deterioro de uno de ellos, es imperativo
sustituirlo por uno nuevo para asegurar la garantía
anticorrosión del vehículo.

Edition 2

F

GENERALIDADES
Cotas del bastidor

40A

A

40A-33

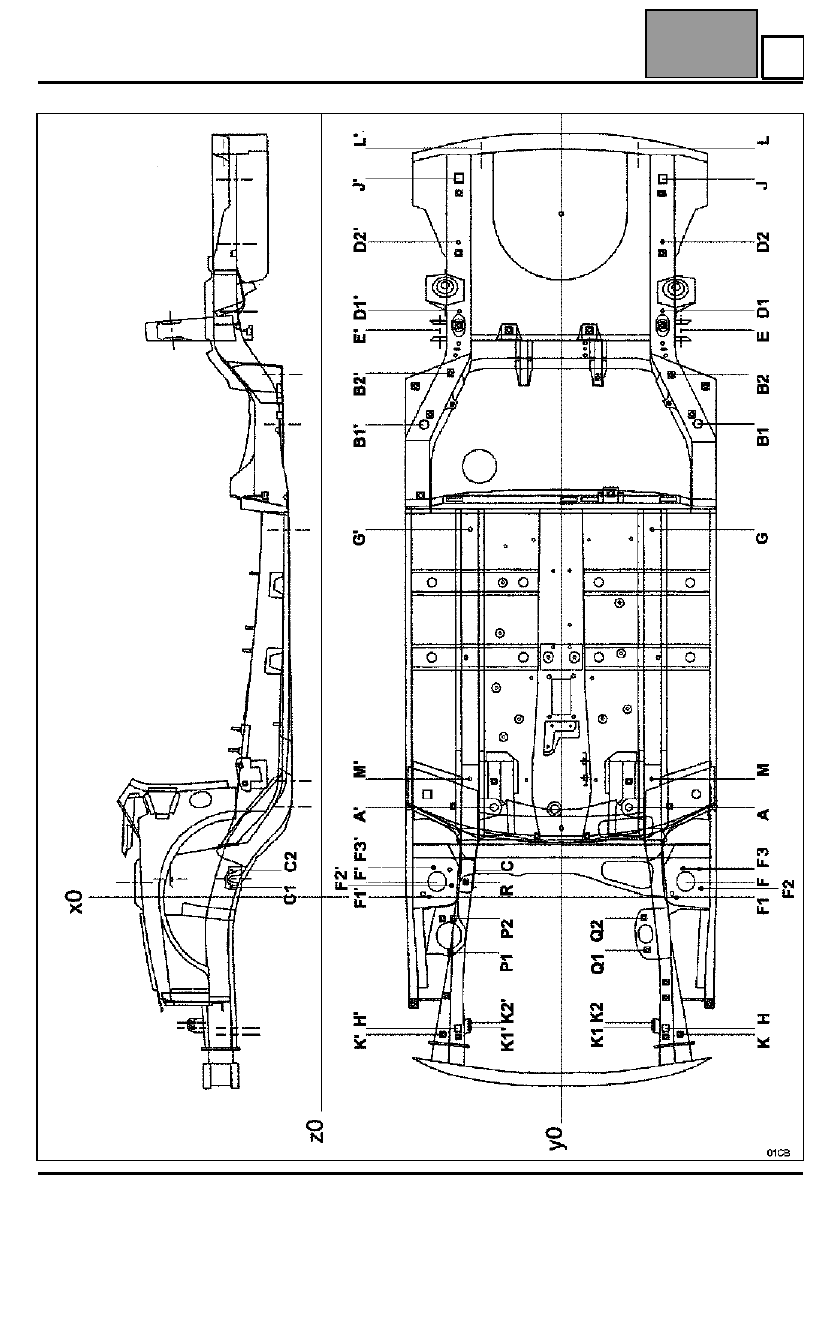

Cotas del bastidor

A y B = referencial de colocación en el banco

DESIGNACIÓN

COTA X

(mm)

COTA Y

(mm)

COTA Z

(mm)

DIÁMETRO

(mm)

PEN-

DIENTE

A

Fijación trasera de la cuna delantera G

384,5

337

61

29,5; M12

0

B1

Piloto del tren trasero

2268,5

647

60

30

0

B2

Fijación delantera del tren trasero G

2431,5

555

60

14,5; M10

0

C

Fijación delantera de la cuna delantera
(Orificio)

92,5

426

243

18,5

7

°

C1

Fijación delantera de la cuna delantera
(Tetón)

65,5

417

247

8

7

°

C2

Fijación delantera de la cuna delantera
(Tetón)

117

410,5

247

8

7

°

D1

Piloto de la cuna del tren trasero

2791,5

478

244

16,8

0

D2

Piloto de la cuna del tren trasero

3066,5

478

235,3

10,2

0

E

Fijación superior del amortiguador
trasero

2675,3

566,4

446,6

14,5; M12

4

°

F

Fijación superior del amortiguador
delantero

51,5

615

691,5

48,7

-

F1

Apoyo superior del amortiguador
delantero

51,5

550

707

-

-

F2

Apoyo superior del amortiguador
delantero

7

660

713,5

-

-

F3

Apoyo superior del amortiguador
delantero

116

643,5

703

-

-

G

Piloto trasero del larguero delantero

1650

443,5

- 22

20

0

H

Piloto delantero del larguero delantero

- 620

498

260

20

×

20

0

J

Piloto trasero del larguero trasero

3298

478

224

20

×

20

0

K

Piloto fijación del frente

- 640

564

260

14,5; M10

0

K1

Travesaño extremo delantero (fijación
del frente)

- 614

430

432

M8

90

°

K2

Travesaño extremo delantero (fijación
del frente)

- 581

430

432

M8

90

°

L

Travesaño extremo trasero (faldón)

3498,7

417

205

10,2

5

°

M

Piloto bajo el piso central

640

443,5

-23,5

16,2

×

20,2

0

P1

Fijación del motor

-271

535

524

M8

0

P2

Fijación del motor

-141

513

524

M8

0

Q1

Fijación C. V.

-244,5

410,5

415

14,5; M12

0

Q2

Fijación C. V.

-111,5

399,5

415

14,5; M12

0

RFijación complementaria del motor

(tirante)

35

453

583

14,5; M12

0

Edition 2

G

GENERALIDADES
Cotas del bastidor

40A

A

40A-34

Edition 2

H

G
