GENERALIDADES

Arquitectura eléctrica y electrónica

40A

A

PARTE TRASERA

NOTA:

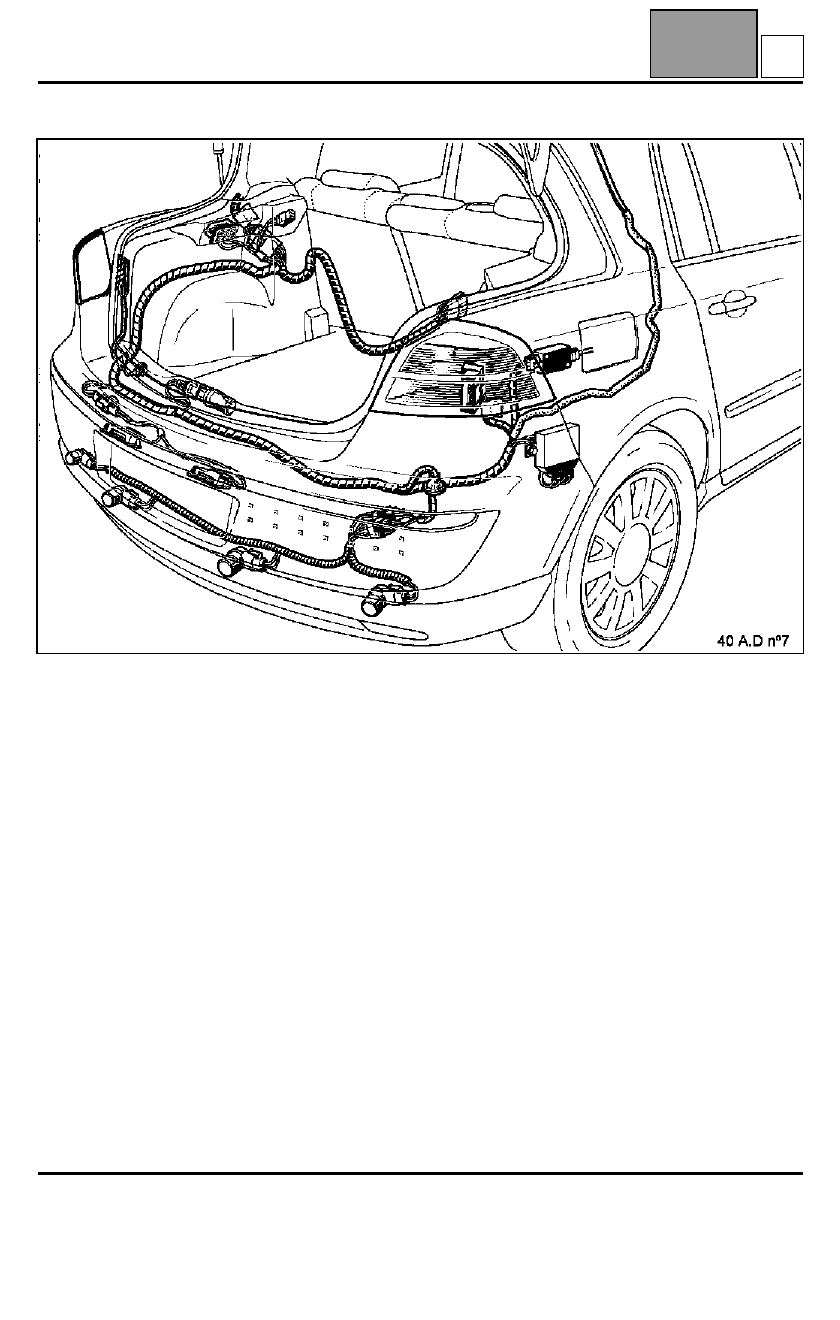

Los pasos de los cableados eléctricos se dan como indicación visual.
Éstos son útiles durante la extracción de un elemento amovible, o en caso de sustitución parcial por corte de un
elemento de estructura.
Para una información más precisa consultar el Manual de Electricidad.

Edition 2

40A-23

D

GENERALIDADES

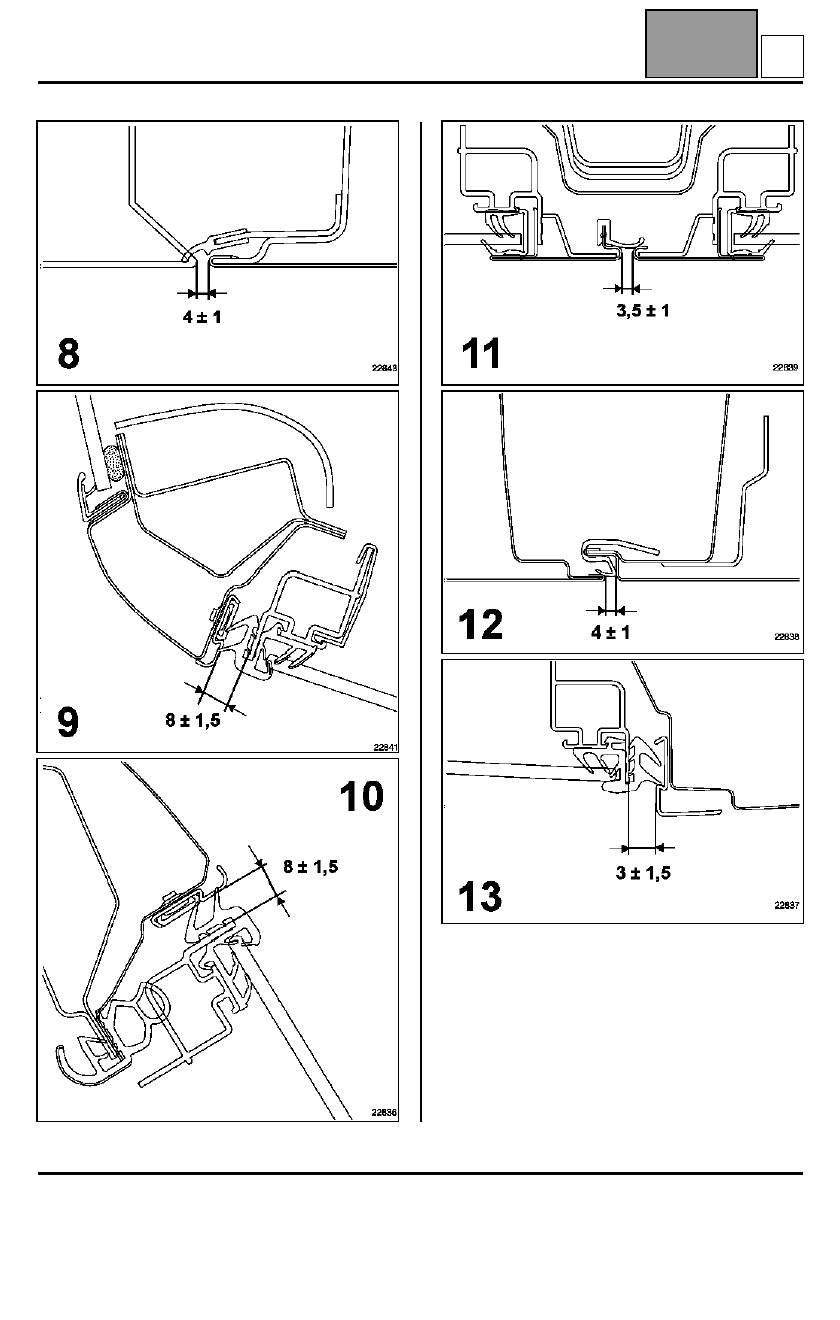

Juegos de aspectos

40A

A

140A

GENERALIDADES

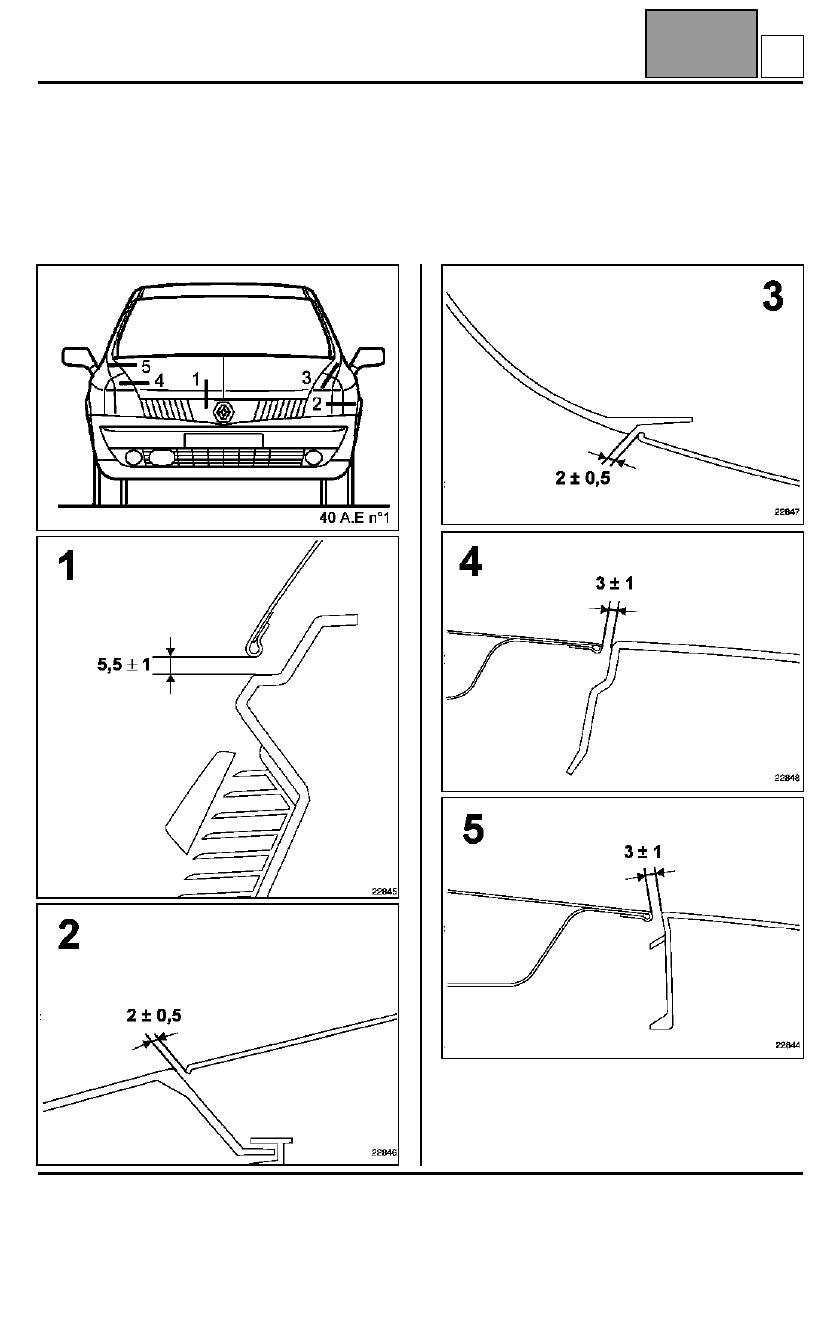

Juegos de aspectos

IMPORTANTE:
Los valores de los juegos se dan a título informativo con tolerancias.
En un reglaje, es indispensable respetar prioritariamente ciertas reglas:
– Asegurar una simetría respecto al lado opuesto.
– Asegurar un hueco y un enrasado regular.
– Controlar el correcto funcionamiento del abriente, la estanquidad al aire y al agua.

Edition 2

40A-24

E

GENERALIDADES

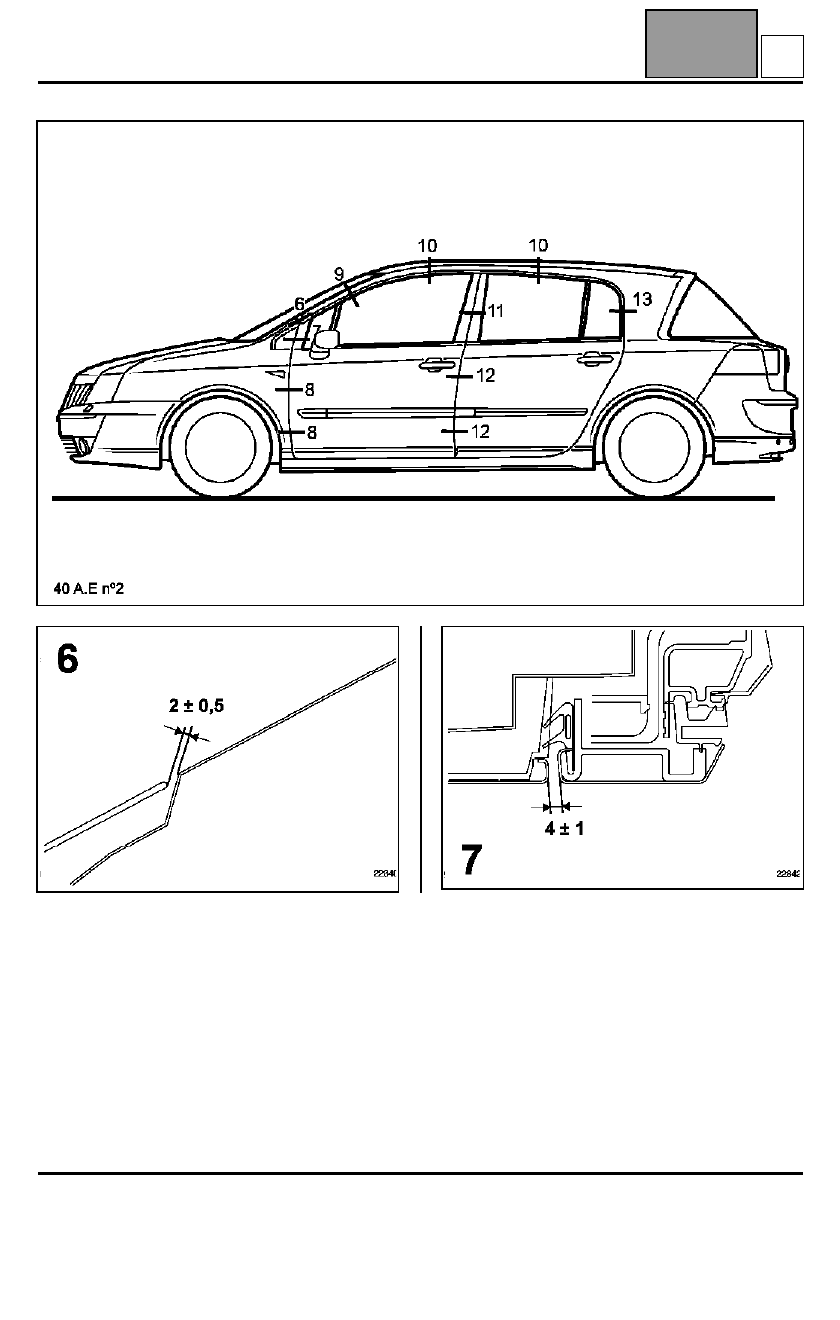

Juegos de aspectos

40A

A

40A-25

Edition 2

E

GENERALIDADES

Juegos de aspectos

40A

A

40A-26

Edition 2

E
