GENERALIDADES

Designación de las piezas

40A

40A-15

1

Travesaño inferior extremo delantero

 (41A-A)

2

Travesaño soporte radiador

 (41A-B)

3

Refuerzo de fijación de travesaño extremo
delantero

 (41A-C)

4

Cierre del larguero delantero parte delantera



(41A-D)

5

Travesaño lateral extremo delantero

 (41A-E)

6

Soporte de fijación del frente

 (41A-F)

7

Soporte del recipiente de la batería

 (41A-G)

8

Larguero delantero

 (41A-H)

9

Semibloque delantero

 (41A-I)

10 Cajetín de fijación trasera de la cuna delantera



(41A-J)

11 Refuerzo del cajetín de fijación trasera de la cuna

delantera

 (41A-K)

12 Larguero delantero parte central

 (41A-L)

13 Larguero delantero parte trasera

 (41A-M)

14 Piso central parte lateral

 (41B-A)

15 Travesaño lateral delantero del piso central



(41B-B)

16 Tensor del piso central

 (41B-C)

17 Travesaño delantero del piso central

 (41B-D)

18 Túnel

 (41B-E)

19 Travesaño delantero bajo el asiento delantero



(41B-F)

20 Travesaño trasero bajo el asiento delantero



(41B-G)

21 Bajos de carrocería

 (41C-A)

22 Refuerzo del bajo de carrocería

 (41C-B)

23 Cierre del bajo de carrocería

 (41C-C)

24 Piso trasero parte trasera

 (41D-A)

25 Larguero trasero

 (41D-B)

26 Larguero trasero parte trasera

 (41D-C)

27 Cierre del larguero trasero parte delantera



(41D-D)

28 Piso trasero parte delantera

 (41D-E)

29 Travesaño delantero del piso trasero

 (41D-F)

30 Cierre de travesaño delantero del piso trasero



(41D-G)

31 Travesaño central del piso trasero

 (41D-H)

32 Unit de piso trasero

 (41D-I)

Edition 2

C

GENERALIDADES

Designación de las piezas

40A

A

40A-16

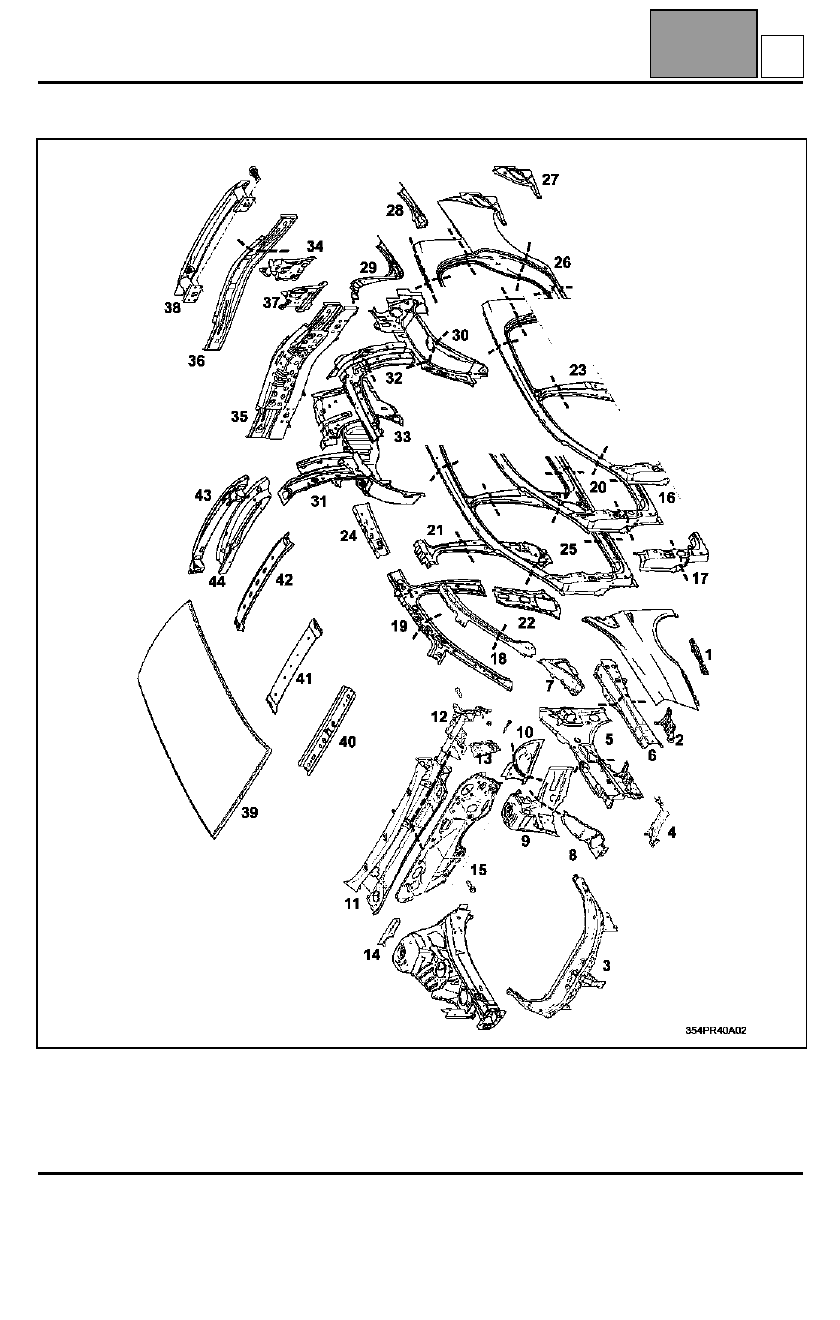

ESTRUCTURA SUPERIOR

Edition 2

C

GENERALIDADES

Designación de las piezas

40A

40A-17

1

Aleta delantera

 (42A-A)

2

Soporte de fijación inferior de la aleta delantera



(42A-B)

3

Travesaño superior delantero

 (42A-C)

4

Chapas portafaros

 (42A-D)

5

Costado de alero

 (42A-E)

6

Refuerzo superior de costado de alero

 (42A-F)

7

Refuerzo superior trasero de costado de alero



(42A-G)

8

Paso de rueda delantero parte delantera



(42A-H)

9

Paso de rueda delantero

 (42A-I)

10 Paso de rueda delantero parte trasera

 (42A-J)

11 Tabique de calefacción

 (42A-K)

12 Soporte de la columna de dirección

 (42A-L)

13 Soporte inferior de la columna de dirección



(42A-M)

14 Tablero lateral

 (42A-N)

15 Pletina soporte de pedalier

 (42A-O)

16 Pie delantero

 (43A-A)

17 Refuerzo del pie delantero

 (43A-B)

18 Refuerzo de forro del montante de vano



(43A-C)

19 Forro del montante del vano del parabrisas



(43A-D)

20 Pie medio

 (43A-E)

21 Refuerzo del pie medio

 (43A-F)

22 Forro de pie medio

 (43A-G)

23 Altos de carrocería

 (43A-H)

24 Forro de la parte superior de carrocería

 (43A-I)

25 Costado de carrocería parte delantera

 (43A-J)

26 Panel de aleta trasera

 (44A-A)

27 Añadido del panel de aleta trasera

 (44A-B)

28 Vierteaguas inferior del panel de aleta trasera



(44A-C)

29 Vierteaguas superior del panel de aleta trasera



(44A-D)

30 Paso de rueda trasero exterior

 (44A-E)

31 Paso de rueda trasero interior

 (44A-F)

32 Refuerzo de custodia

 (44A-G)

33 Forro de custodia

 (44A-H)

34 Soporte de pilotos traseros

(44A-I)

35 Conjunto faldón trasero

 (44A-J)

36 Faldón trasero

 (44A- K)

37 Forro lateral de faldón trasero

 (44A-L)

38 Travesaño soporte de paragolpes trasero



(44A-M)

39 Techo

 (45A-A)

40 Travesaño delantero de techo

 (45A-B)

41 Travesaños centrales del techo

 (45A-C)

42 Arco de techo

 (45A-D)

43 Travesaño trasero del techo

 (45A-E)

44 Forro de travesaño trasero del techo

 (45A-F)

Edition 2

C

GENERALIDADES

Designación de las piezas

40A

A

40A-18

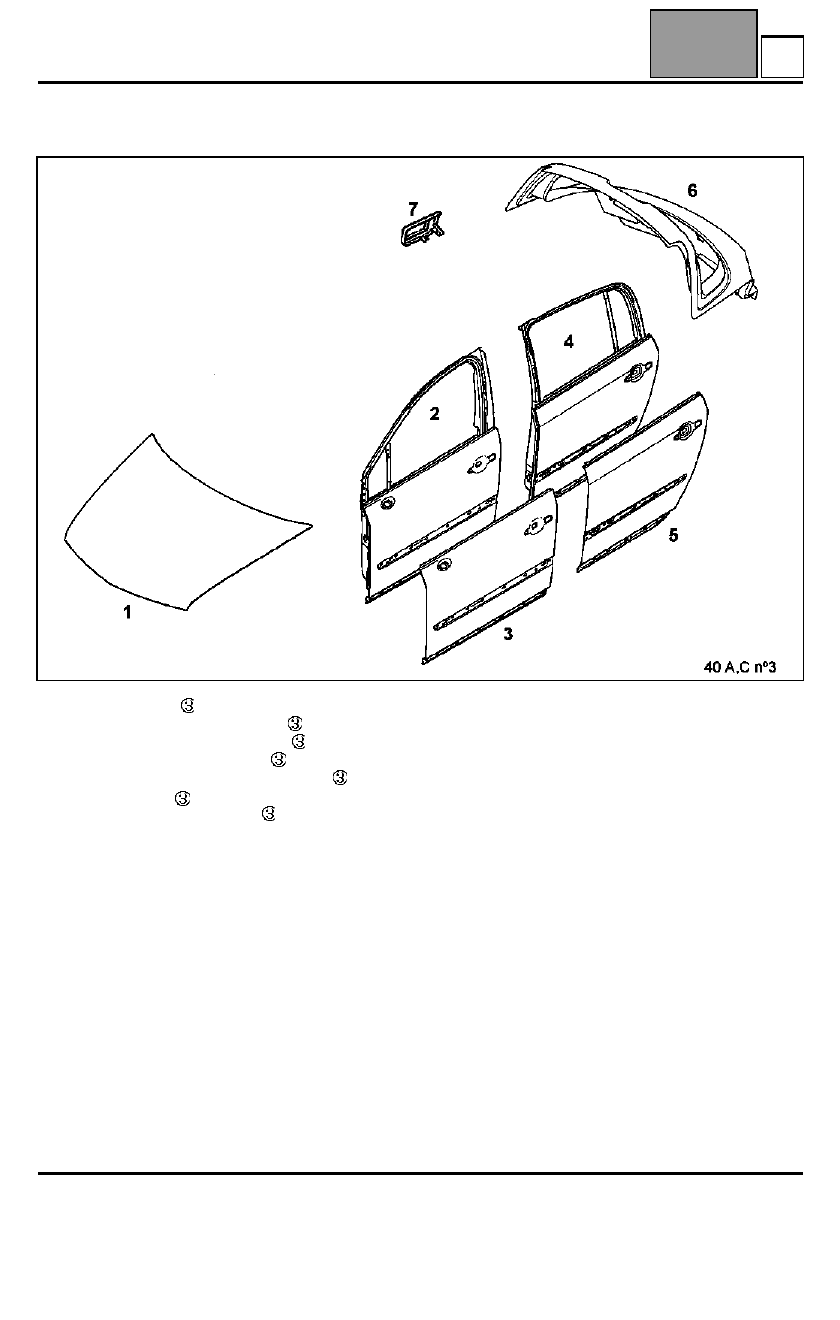

ESTRUCTURA ABRIENTES

1

Capot delantero

 (48A-A)

2

Puerta lateral delantera (47A-A)

3

Panel de puerta lateral delantera

 (47A-B)

4

Puerta lateral trasera (47A-C)

5

Panel de puerta lateral trasera (47A-D)

6

Portón (48A-B)

7

Tapa de carburante (47A-E)

Edition 2
