INNOVACIONES

Acústica

02B

02B-15

Acústica

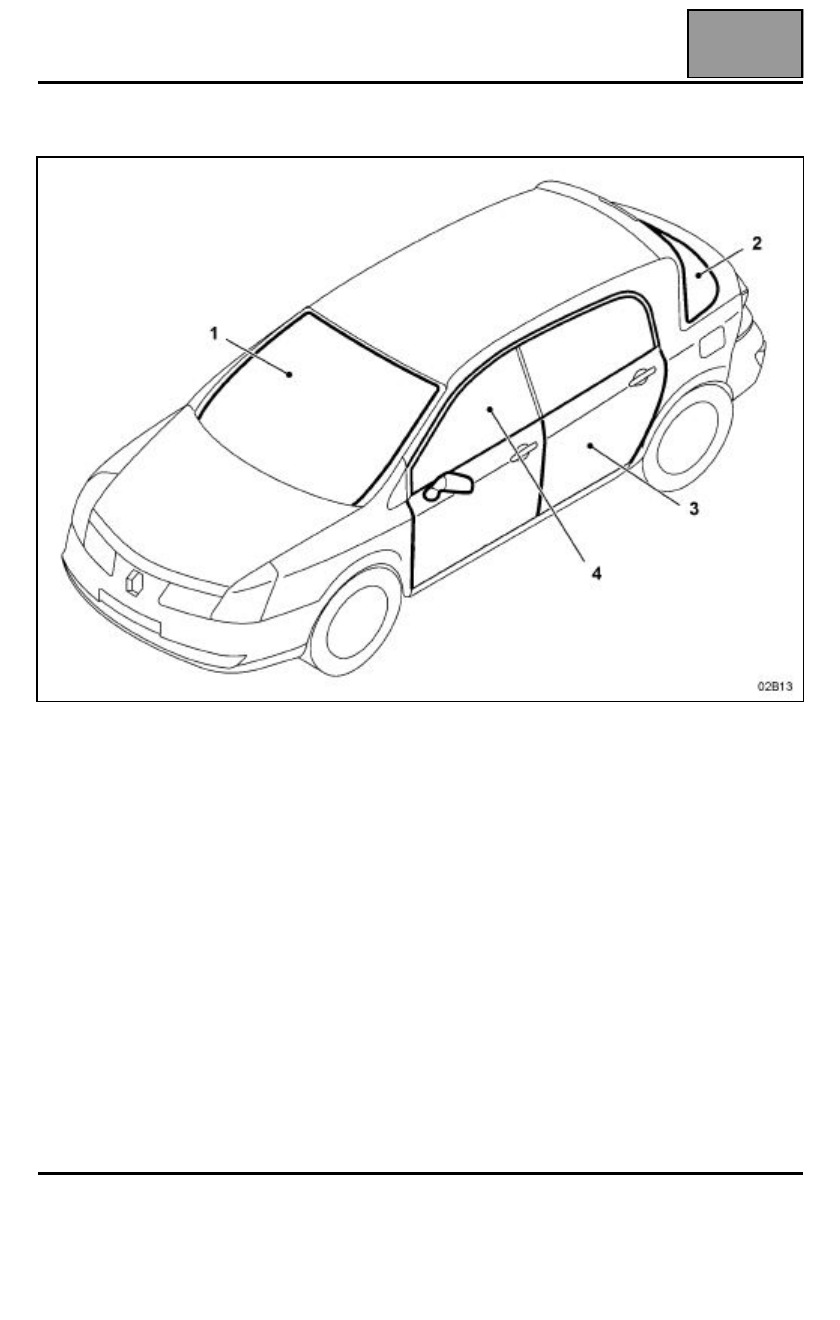

AISLAMIENTO

1 Parabrisas espesor 5,5 mm
2 Luneta trasera espesor 4 mm
3 Láminas de aislamiento
4 Cristales laterales espesor 5 mm

Edición 2

INNOVACIONES

Acústica

02B

02B-16

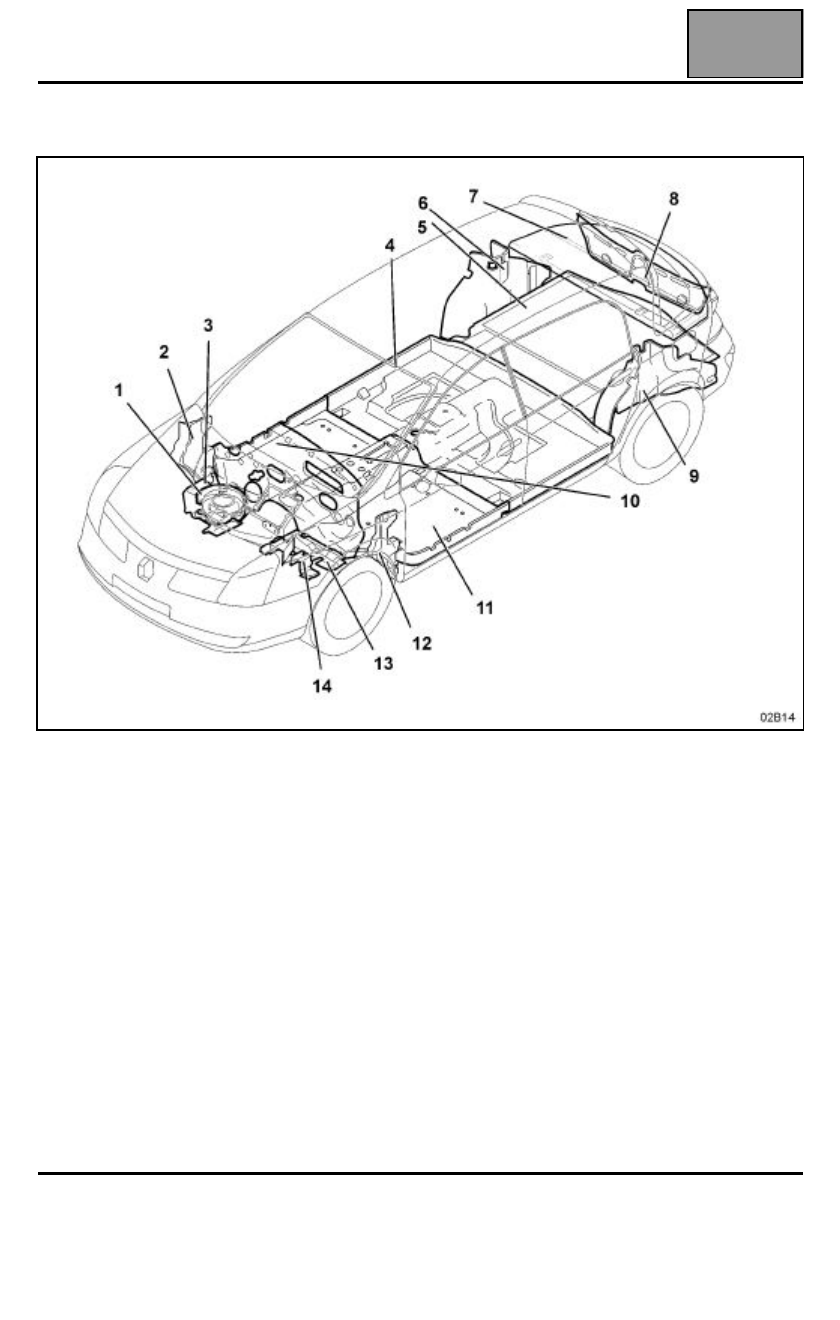

INSONORIZACIÓN

1

Grupo motoventilador

2

Semi costado de alero

3

Bajos del piso

4

Piso trasero

5

Maletero

6

Paso de rueda trasero

7

Bandeja trasera

8

Faldón trasero

9

Paso de rueda trasero

10  Tablero
11 Piso delantero
13 Cuadro de instrumentos
14 Túnel

Edición 2

INNOVACIONES

Freno de aparcamiento

02B

02B-17

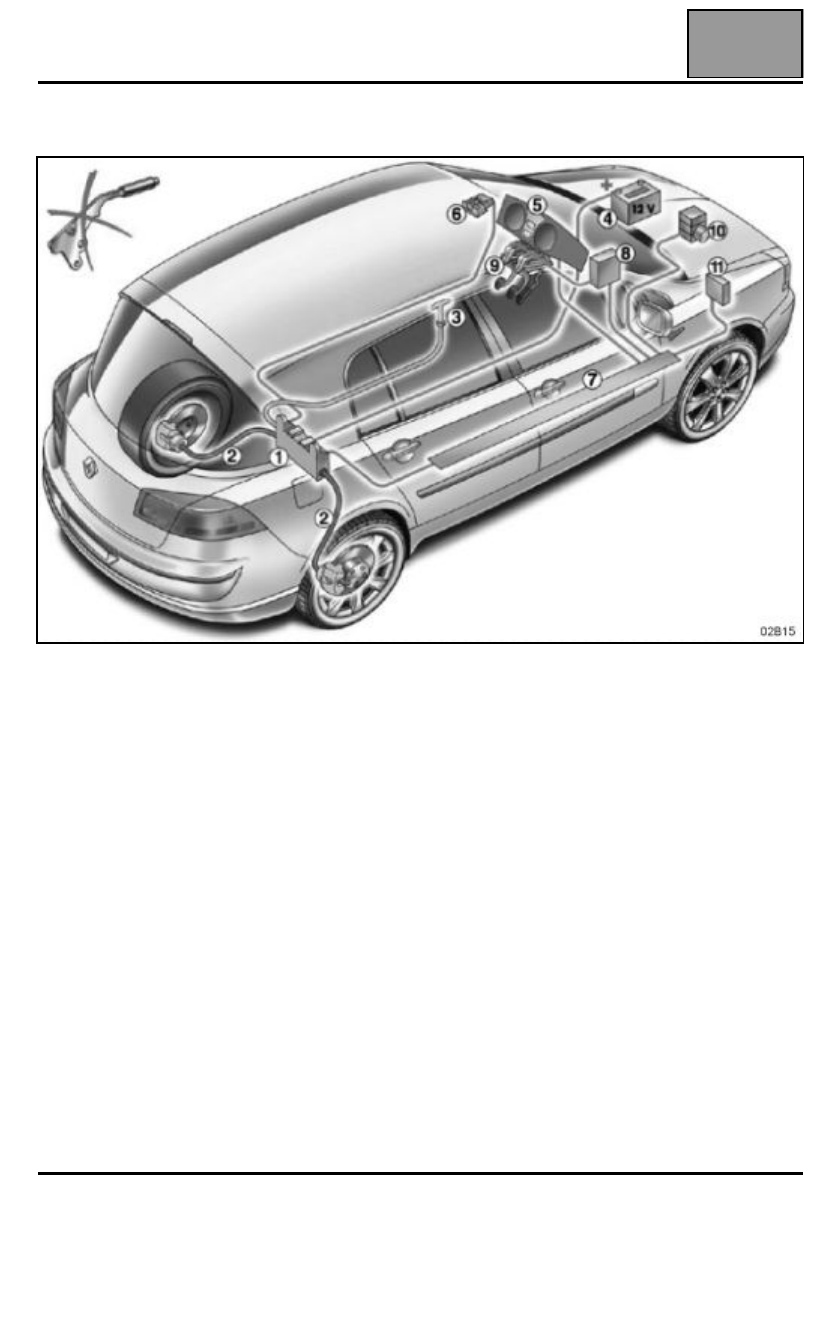

Freno de aparcamiento

ESQUEMA DE PRINCIPIO

1

Cajetín (motor eléctrico y electrónico)

2

Cables de freno

3

Mando de emergencia

4

Batería de bordo

5

Testigo de control

6

Paleta de mando apriete - aflojado

7

Uniones multiplexadas

8

Calculador Unidad Central del Habitáculo

9

Contactor pedal de embrague

10 Calculador sistema antibloqueo de ruedas
11 Calculador de inyección

Edición 2

INNOVACIONES

Regulador de velocidad con control de distancia

02B

02B-18

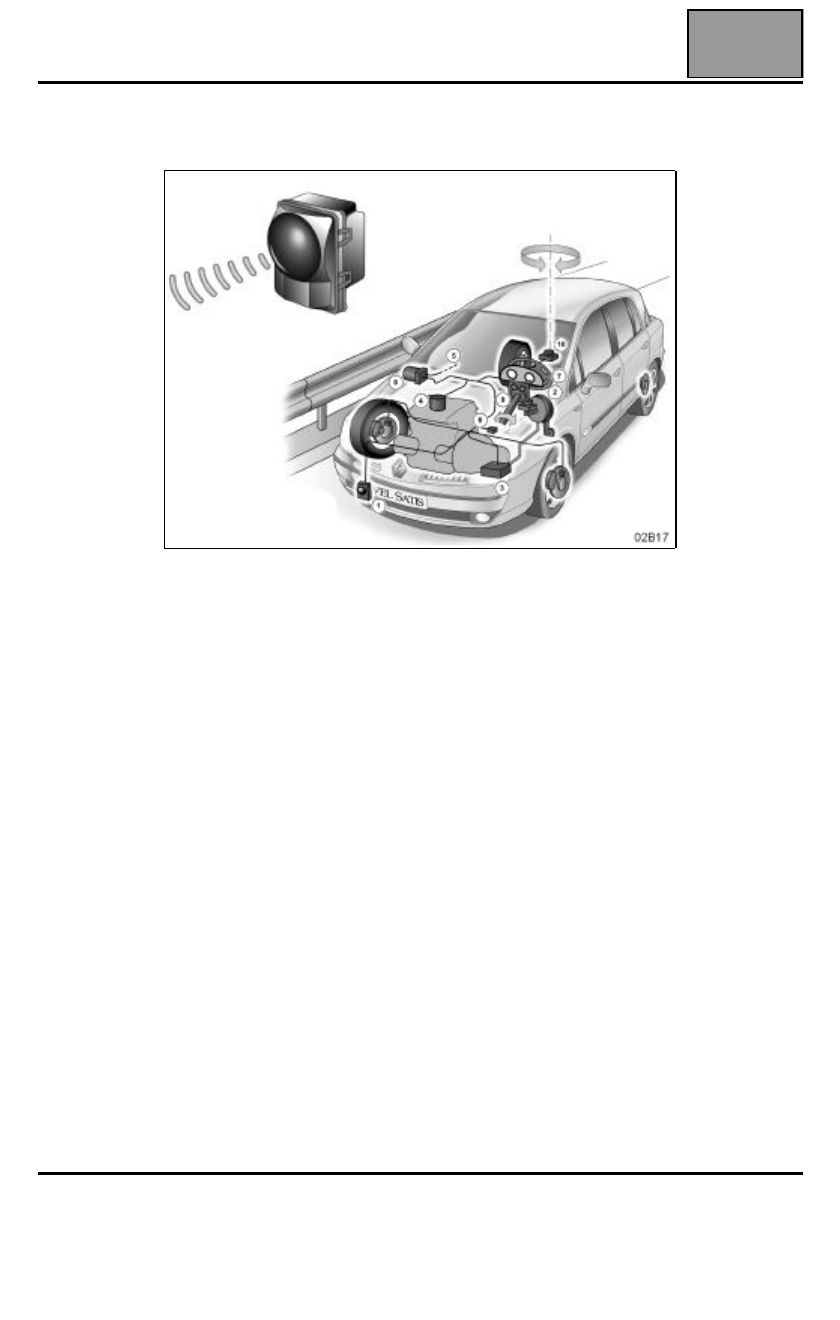

Regulador de velocidad con control de distancia

DESCRIPCIÓN

1

Radar

2

Mando en el volante

3

Calculador control del motor

4

Mariposa motorizada

5

Uniones multiplexadas

6

Caja de velocidades automática

7

Cuadro de instrumentos

8

Calculador sistema antibloqueo de ruedas - Control dinámico de
conducción (frenado activo)

9

Captador de ángulo del volante

10 Captador de la velocidad de zigzag y de aceleración transversal

Edición 2
