CARACTERÍSTICAS

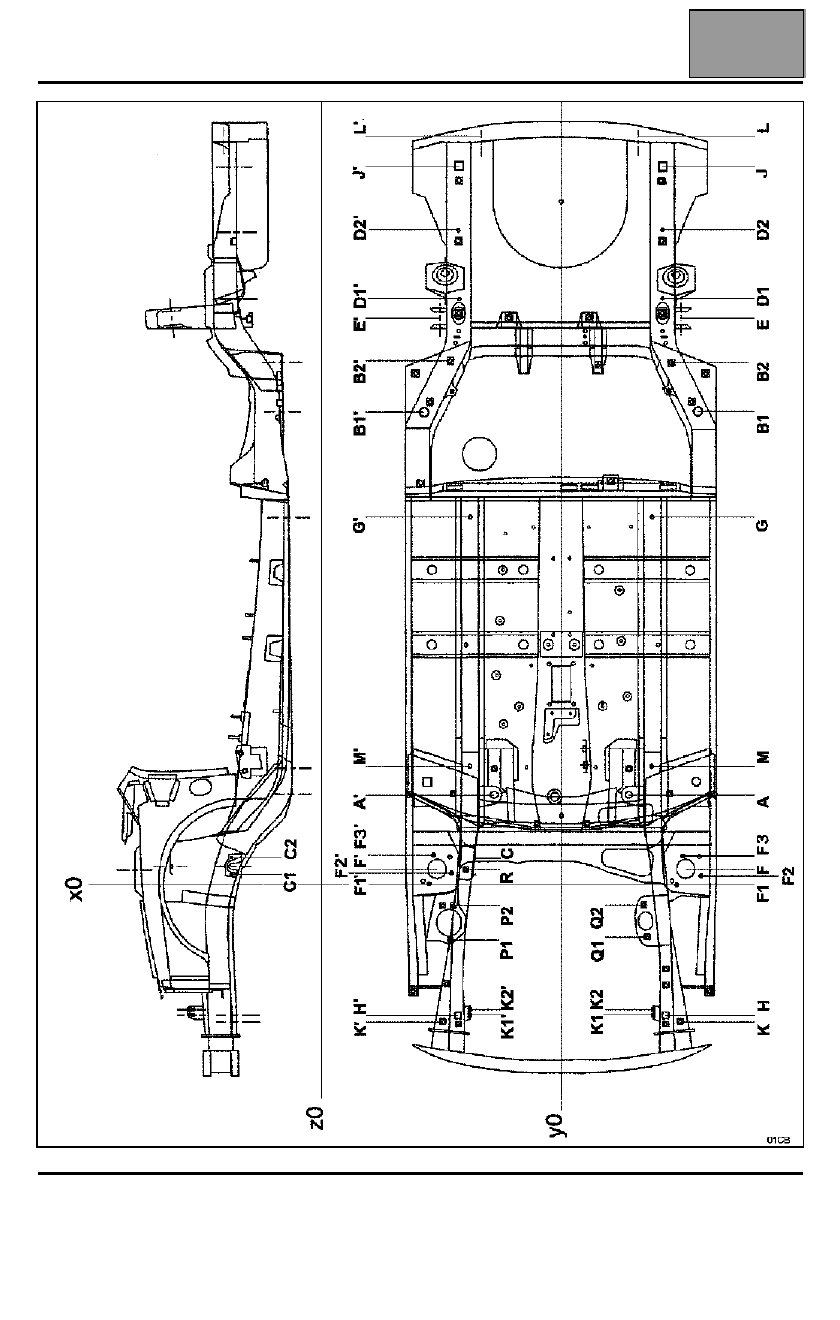

Cotas del bastidor

01C

01C-11

CARACTERÍSTICAS

Designación de las piezas

01C

01C-12

Designación de las piezas

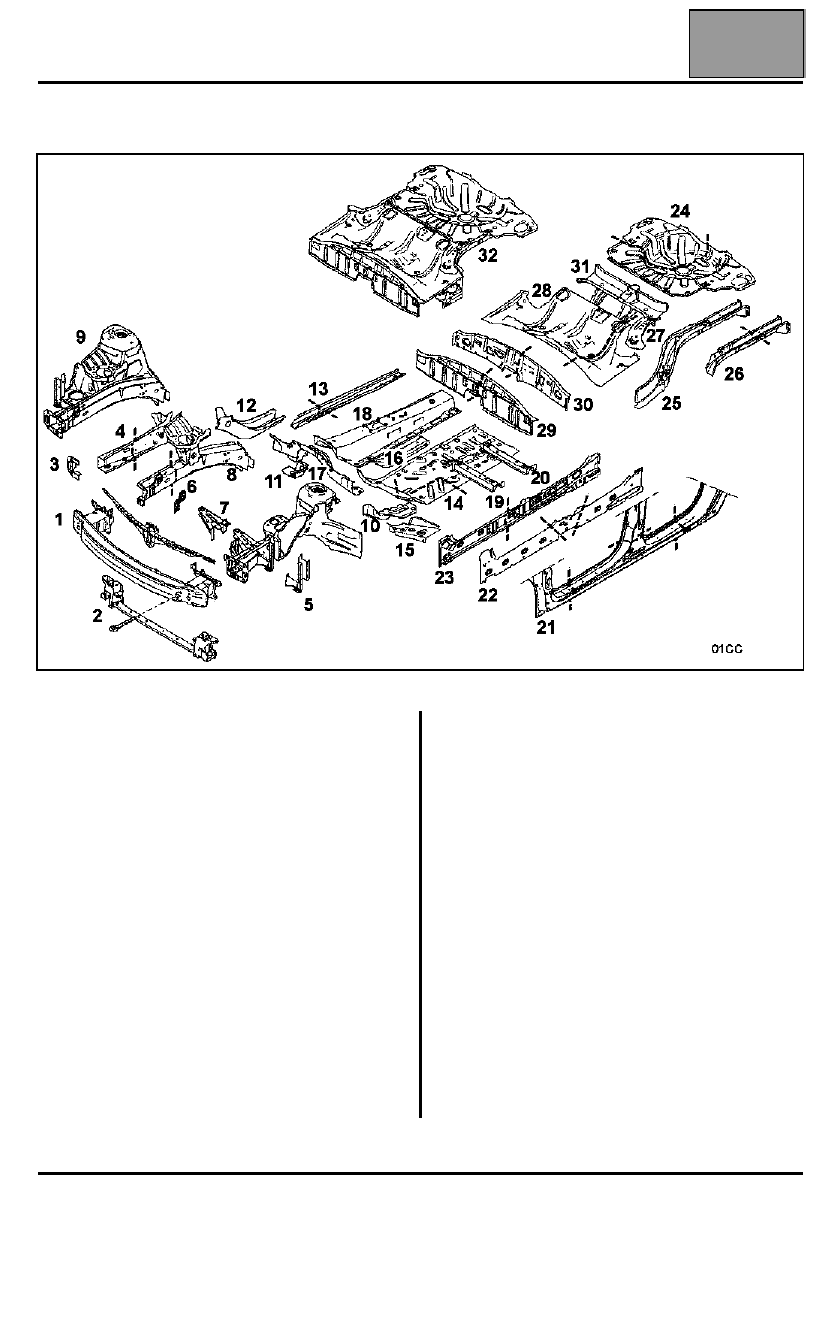

ESTRUCTURA INFERIOR

1

Travesaño inferior extremo delantero

2

Travesaño soporte radiador

3

Refuerzo de fijación del travesaño extremo
delantero

4

Cierre del larguero delantero parte delantera

5

Travesaño lateral extremo delantero

6

Soporte de fijación del frente

7

Soporte de recipiente de batería

8

Larguero delantero

9

Semibloque delantero

10 Cajetín de fijación trasera de la cuna delantera
11 Refuerzo de cajetín de fijación trasera de la cuna
12 Larguero delantero parte central
13 Larguero delantero parte trasera
14 Piso central parte lateral
15 Travesaño lateral delantero del piso central
16 Tensor del piso central
17 Travesaño delantero del piso central
18 Túnel
19 Travesaño delantero bajo el asiento delantero
20 Travesaño trasero bajo el asiento delantero
21 Bajos de carrocería
22 Refuerzo del bajo de carrocería

23 Cierre del bajo de carrocería
24 Piso trasero parte trasera
25 Larguero trasero
26 Larguero trasero parte trasera
27 Cierre del larguero trasero parte delantera
28 Piso trasero parte delantera
29 Travesaño delantero del piso trasero
30 Cierre de travesaño delantero del piso trasero
31 Travesaño central del piso trasero
32 Unit de piso trasero

CARACTERÍSTICAS

Designación de las piezas

01C

01C-13

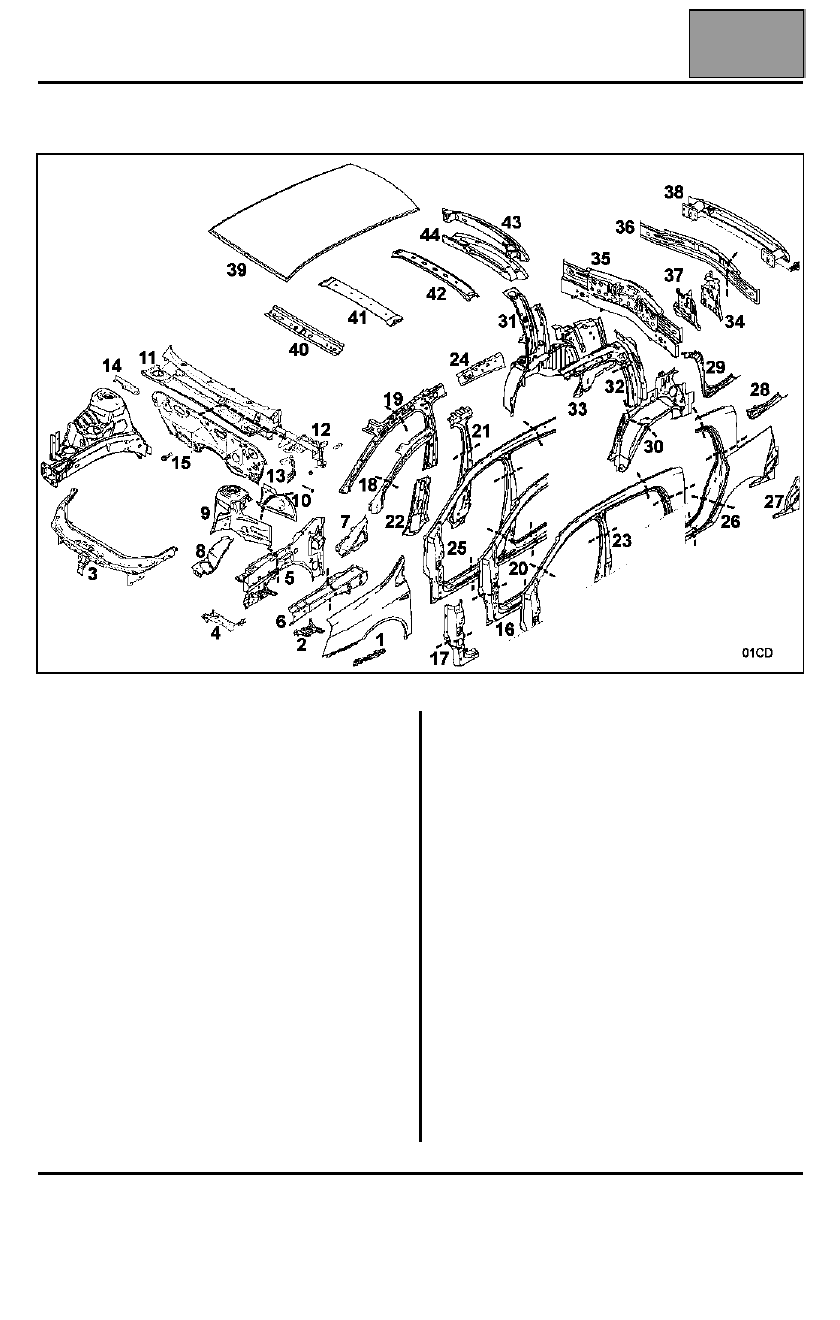

ESTRUCTURA SUPERIOR

1

Aleta delantera

2

Soporte de fijación inferior de la aleta delantera

3

Travesaño superior delantero

4

Chapas portafaros

5

Costado de alero

6

Refuerzo superior de costado de alero

7

Refuerzo superior trasero de costado de alero

8

Paso de rueda delantero parte delantera

9

Paso de rueda delantero

10 Paso de rueda delantero parte trasera
11 Tabique de calefacción
12 Soporte de la columna de dirección
13 Soporte inferior de la columna de dirección
14 Salpicadero lateral
15 Platina soporte de pedalier
16 Pie delantero
17 Refuerzo del pie delantero
18 Refuerzo de forro del montante de vano
19 Forro del montante de vano de parabrisas
20 Pie medio
21 Refuerzo del pie medio
22 Forro del pie medio
23 Altos de carrocería
24 Forro de altos de carrocería

25 Costado de carrocería parte delantera
26 Panel de aleta trasera
27 Alargador de panel de aleta trasera
28 Vierteaguas inferior de panel de aleta trasera
29 Vierteaguas superior de panel de aleta trasera
30 Paso de rueda trasero exterior
31 Paso de rueda trasero interior
32 Refuerzo de custodia
33 Forro de custodia
34 Soporte de pilotos traseros
35 Conjunto faldón trasero
36 Faldón trasero
37 Forro lateral de faldón trasero
38 Travesaño soporte de paragolpes trasero
39 Techo
40 Travesaño delantero de techo
41 Travesaños centrales del techo
42 Arco de techo
43 Travesaño trasero de techo
44 Forro de travesaño trasero de techo

CARACTERÍSTICAS

Designación de las piezas

01C

01C-14

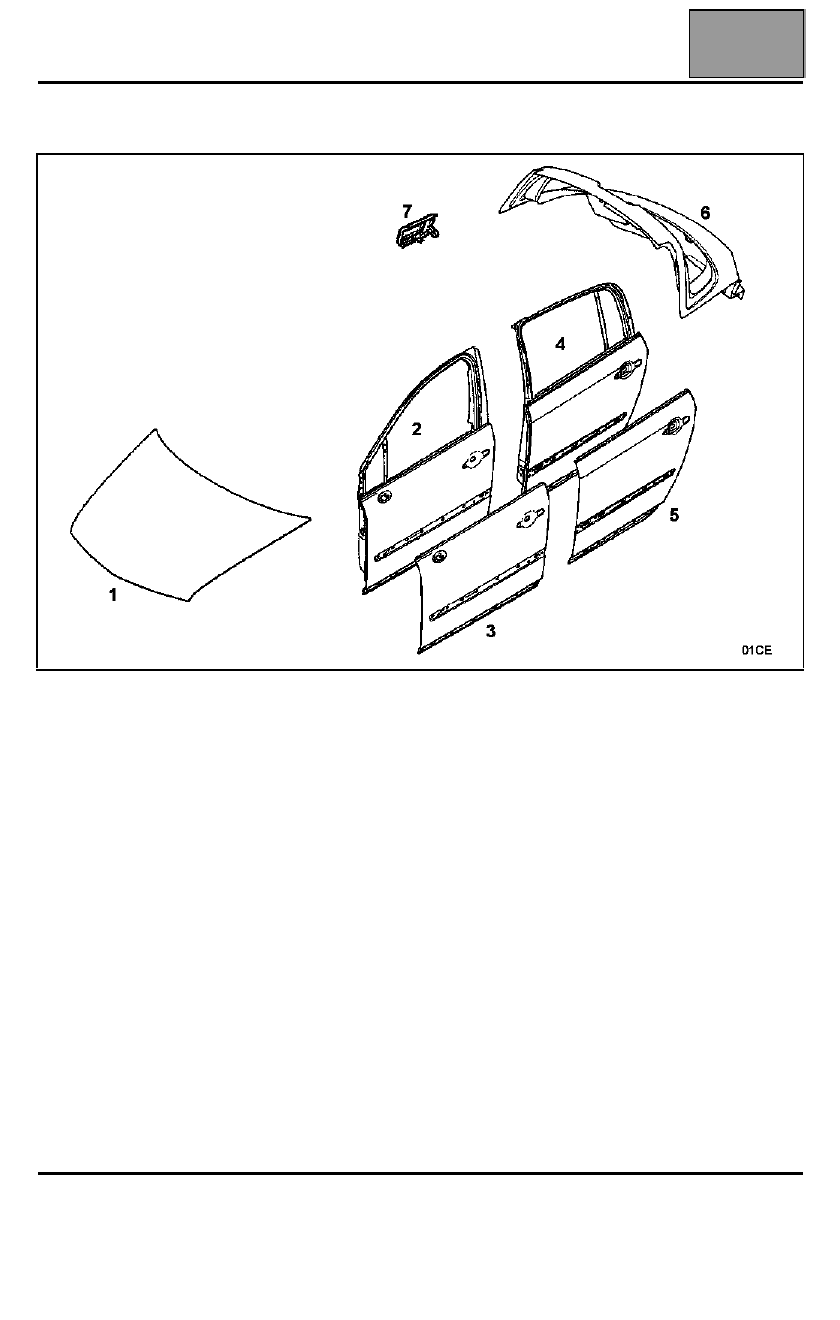

ESTRUCTURA ABRIENTES

1

Capot delantero

2

Puerta lateral delantera

3

Panel de puerta lateral delantera

4

Puerta lateral trasera

5

Panel de puerta lateral trasero

6

Portón

7

Tapa de carburante
