GESTIÓN DE LOS ABRIENTES

Vehículo sin llave: Tarjeta RENAULT "manos libres"

87C

87C-7

Vehículo sin llave: Tarjeta RENAULT "manos libres"

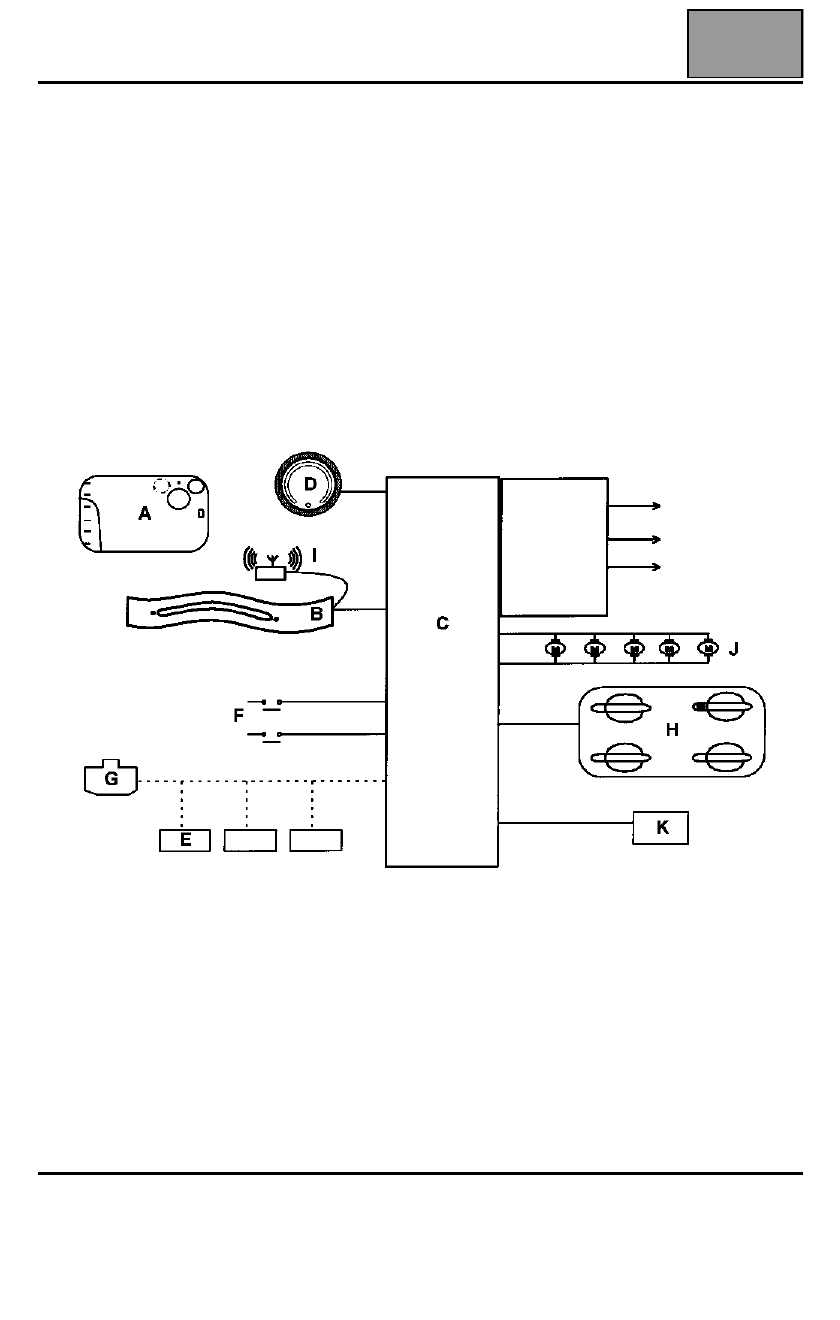

FUNCIONAMIENTO DEL TELEMANDO EQUIPADO CON EL SISTEMA MANOS LIBRES

Para funcionar, este sistema utiliza:
– una tarjeta RENAULT (A) manos libres,
– un lector de tarjetas (B),
– una electrónica de mando integrada en la Unidad Central del Habitáculo (C),
– un botón pulsador de arranque (D),
– el calculador de inyección (E),
– los captadores de pedal de embrague (F) y de posición "punto muerto" de la caja de velocidades,
– el cerrojo eléctrico de la columna de dirección (G),
– unos captadores de presencia para cada empuñadura de puerta (H),
– un testigo rojo de puertas cerradas,
– los intermitentes del vehículo,
– dos antenas específicas para la emisión manos libres (I),
– las cerraduras de las puertas (J) específicas para la función supercondenación (J),
– un chivato acústico (K).

19242-1

Edición 2

GESTIÓN DE LOS ABRIENTES

Vehículo sin llave: Tarjeta RENAULT "manos libres"

87C

87C-8

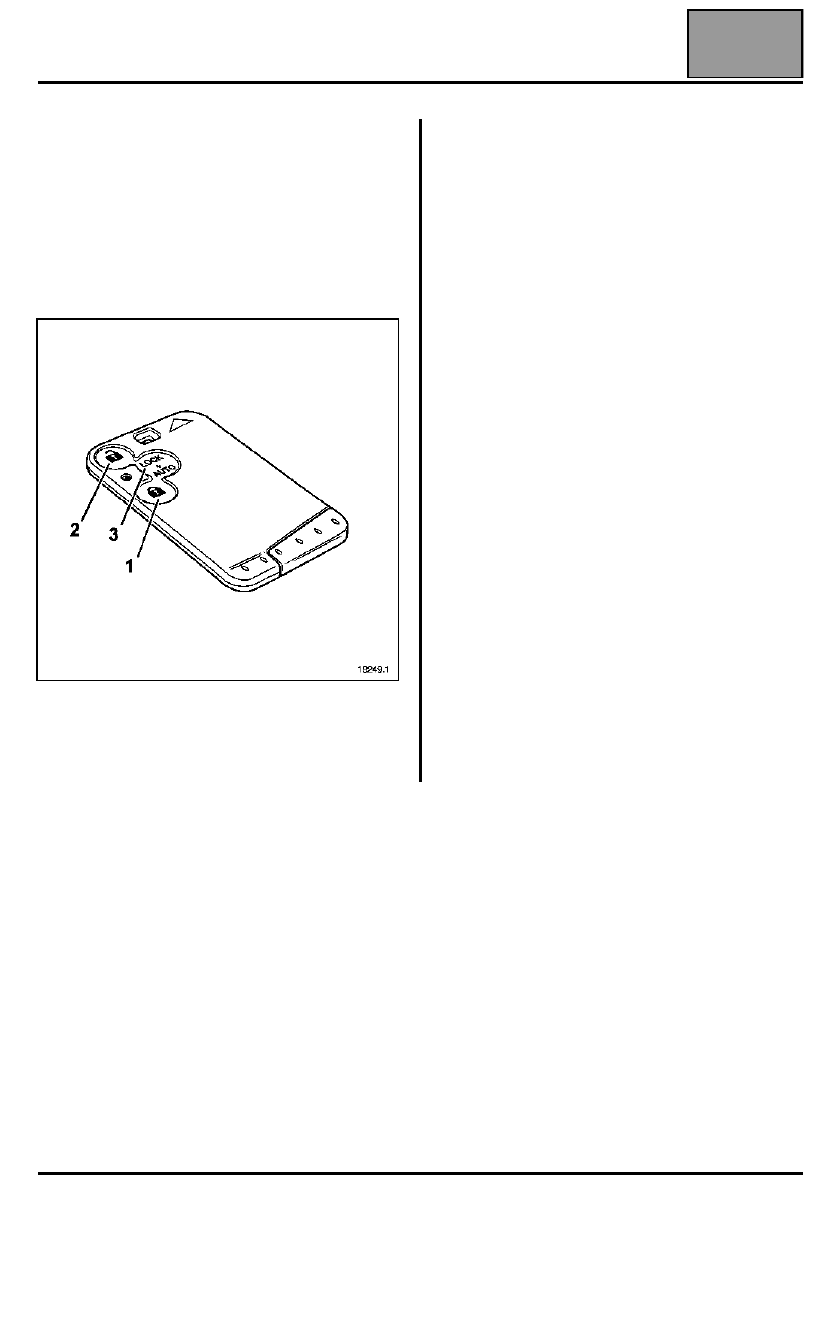

La tarjeta RENAULT con función manos libres está
equipada con tres botones:
– un botón de cierre (1). Este botón permite la

condenación de los abrientes y la inhibición de la
función "manos libres".

– un botón de apertura (2). Este botón permite la

descondenación de los abrientes y la inhibición de la
función "manos libres",

– un botón de condenación con puesta en servicio

del sistema manos libres (3).

OBSERVACIONES: este telemando puede ser
utilizado sin el sistema manos libres tras haber
inhibido esta función por los botones (1) y (2). En este
caso, el funcionamiento es idéntico al del telemando
simple.

Para condenar las puertas del vehículo utilizando
el sistema manos libres (pulsar el botón (3) si se ha
desactivado la función manos libres):

– cerrar las puertas y el maletero del vehículo,
– alejar la tarjeta RENAULT del vehículo. Cuando

sale del perímetro de comunicación con la Unidad
Central del Habitáculo (a través de las antenas de
radiofrecuencia), las puertas y el maletero se
condenan.

La condenación de las puertas con el telemando
podrá visualizarse por las intermitencias de las
luces de emergencia, por una señal sonora y por
el encendido del testigo rojo.
Si una o varias puertas están mal cerradas, las
luces de peligro permanecen apagadas al
condenar las puertas con el telemando.

NOTA: una acción en el botón "cierre" o "apertura"
de la tarjeta RENAULT desactiva la función manos
libres. La tarjeta RENAULT "manos libres" funciona
entonces como tarjeta RENAULT "simple". Una
acción en el botón "auto" de la tarjeta RENAULT
reactiva el sistema al cabo de 3 segundos
aproximadamente.

ATENCIÓN: la condenación por la función manos
libres puede ser inhibida mediante los útiles de
diagnóstico.

18249-1 TARJETA MANOS LIBRES

Edición 2

GESTIÓN DE LOS ABRIENTES

Vehículo sin llave: Tarjeta RENAULT "manos libres"

87C

87C-9

Para descondenar las puertas del vehículo
utilizando el sistema manos libres (pulsar el botón
(3) si se ha desactivado la función manos libres):

– aproximarse al vehículo, de tal forma que la tarjeta

RENAULT entre en el perímetro de comunicación
con la Unidad Central del Habitáculo,

– pasar la mano por una de las empuñaduras de la

puerta o abrir el maletero,

– los captadores de presencia situados en las

empuñaduras provocan la interrogación "manos
libres" del vehículo.

– Si la tarjeta es reconocida, el vehículo se

descondena. Esto es visualizado por la
intermitencia de las luces de emergencia.

NOTA: la intermitencia de las luces de emergencia
cuando se solicitan los telemandos es pilotada por la
Unidad Central del Habitáculo (consultar el capítulo
"Intermitentes").

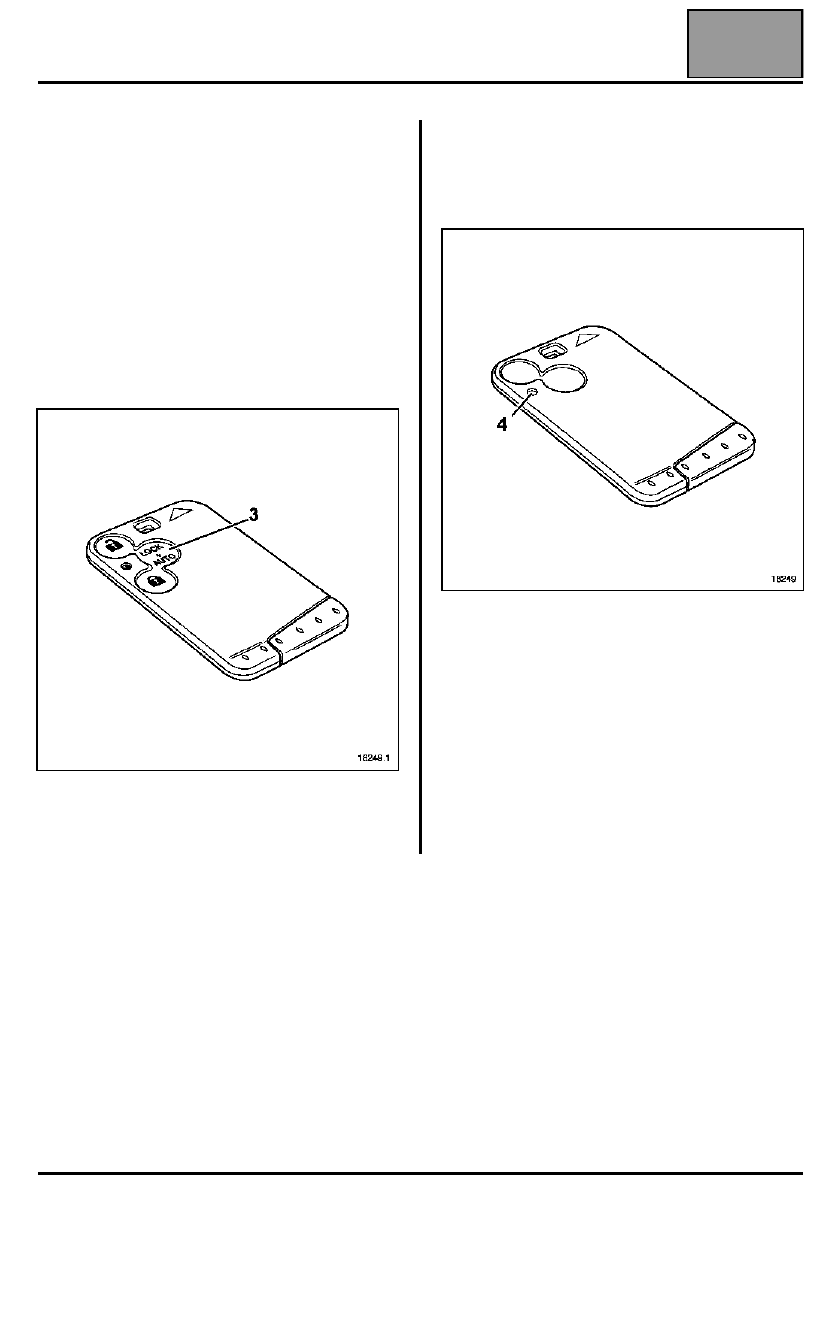

ALIMENTACIÓN DE LA TARJETA RENAULT

Los telemandos de las tarjetas RENAULT son
alimentados por una pila. La carga de la pila puede ser
visualizada por el testigo (4).

Para la función manos libres, la tarjeta RENAULT con
tres botones está equipada con un acumulador. Se
recarga cuando la tarjeta RENAULT se inserta en el
lector. En 20 minutos de carga, el acumulador
recupera la descarga de una jornada. Una recarga
correcta puede durar 24 horas. Este acumulador no se
puede desmontar.

El transpondedor, sistema antiarranque en la tarjeta
RENAULT, no incorpora alimentación eléctrica.

ATENCIÓN: la pila es utilizada también para la
función manos libres.

18249-1 TARJETA MANOS LIBRES

18249

Edición 2

GESTIÓN DE LOS ABRIENTES

Vehículo sin llave: Repetidores laterales

87C

87C-10

Vehículo sin llave: Repetidores laterales

Para controlar la apertura y el cierre de los abrientes, los indicadores de dirección y los repetidores laterales son
pilotados por la Unidad Central del Habitáculo.

Funcionamiento degradado

Durante el mando de cierre:
– una puerta delantera, la del conductor, abierta impide la condenación de todos los abrientes,
– el maletero trasero o una puerta abierta inhibe el funcionamiento de los indicadores de dirección y de los

repetidores laterales e impide la condenación manos libres.

Presión en la tarjeta

RENAULT

Consecuencia

sobre las

cerraduras

Funcionamiento

de los indicadores

de dirección

Funcionamiento

de los repetidores

laterales

Funcionamiento

del chivato

sonoro

Cierre

1 presión
breve

condenación de los

abrientes

2 intermitencias

2 presiones
breves

supercondenación

de los abrientes

intermitencias

rápidas

intermitencias

rápidas

1 presión
prolongada****

cierre de los

cristales y del techo

solar*

2 intermitencias

intermitencias

rápidas

modo manos
libres

condenación de los

abrientes

2 intermitencias

encendido fijo

durante

10 segundos

aproximadamente

1 señal

(configurable)

Divergencia

1 presión
breve

descondenación de
los abrientes o de la

puerta del

conductor**

1 intermitencia

2 presiones
breves

descondenación de

los abrientes***

modo manos
libres

descondenación de
los abrientes o de la

puerta del

conductor**

1 intermitencia

***

****

para esta función, el vehículo debe estar equipado del elevalunas con mando impulsional y del techo solar
eléctrico anti-aplastamiento.

algunos vehículos con dirección a derecha pueden estar equipados con la apertura "puerta del conductor
sola". Esta función permite descondenar solamente la puerta del conductor y la del maletero trasero al
realizar una presión breve en la tarjeta RENAULT.

descondenación de los abrientes para los vehículos equipados con la apertura "puerta del conductor
sola".

en algunas versiones "dirección a derecha", esta función está precedida de la "supercondenación".

Edición 2
